En aquesta article t'explique com he exportat els frames d'un vídeo del trànsit de la ISS per davant del sol i els he apilat mostrant una imatge amb tot el recorregut per davant del sol.
Anem a partir del video capturat amb SharpCap que vaig explicar en el meu article anterior Capturant el meu primer trànsit de l'Estació Espacial Internacional per davant del sol. La idea ara no és mostrar una única imatge sinó extraure tots els frames del video on aparega la ISS, seleccionar aquells frames on la ISS es situe més o menys a la mateixa distància i després "apilar-les" totes per a que aparega una única imatge amb la ISS movent-se per la línea del trànsit al llarg del sol.

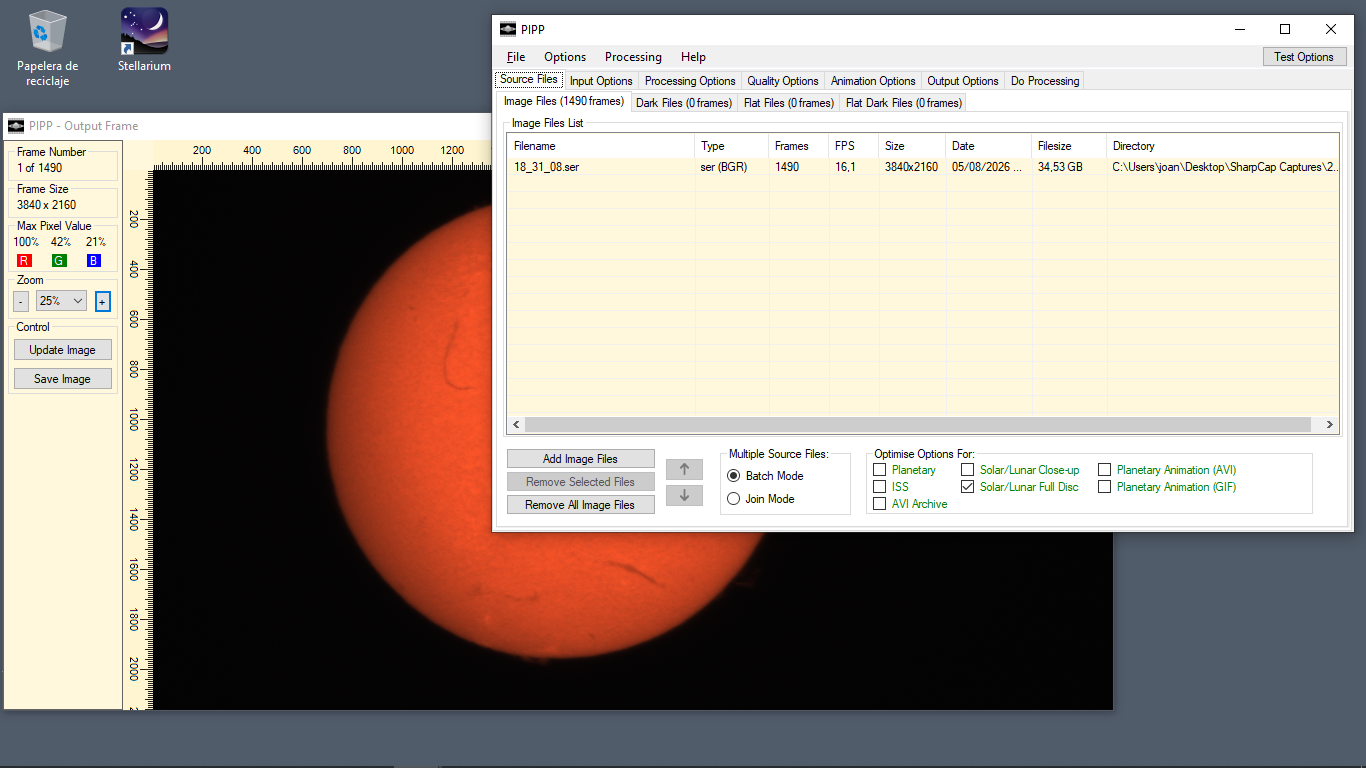

Doncs bé, anirem al programari Pipp i obrirem el video que vam capturar amb SharpCap i generat amb la càmera ASI678MC:

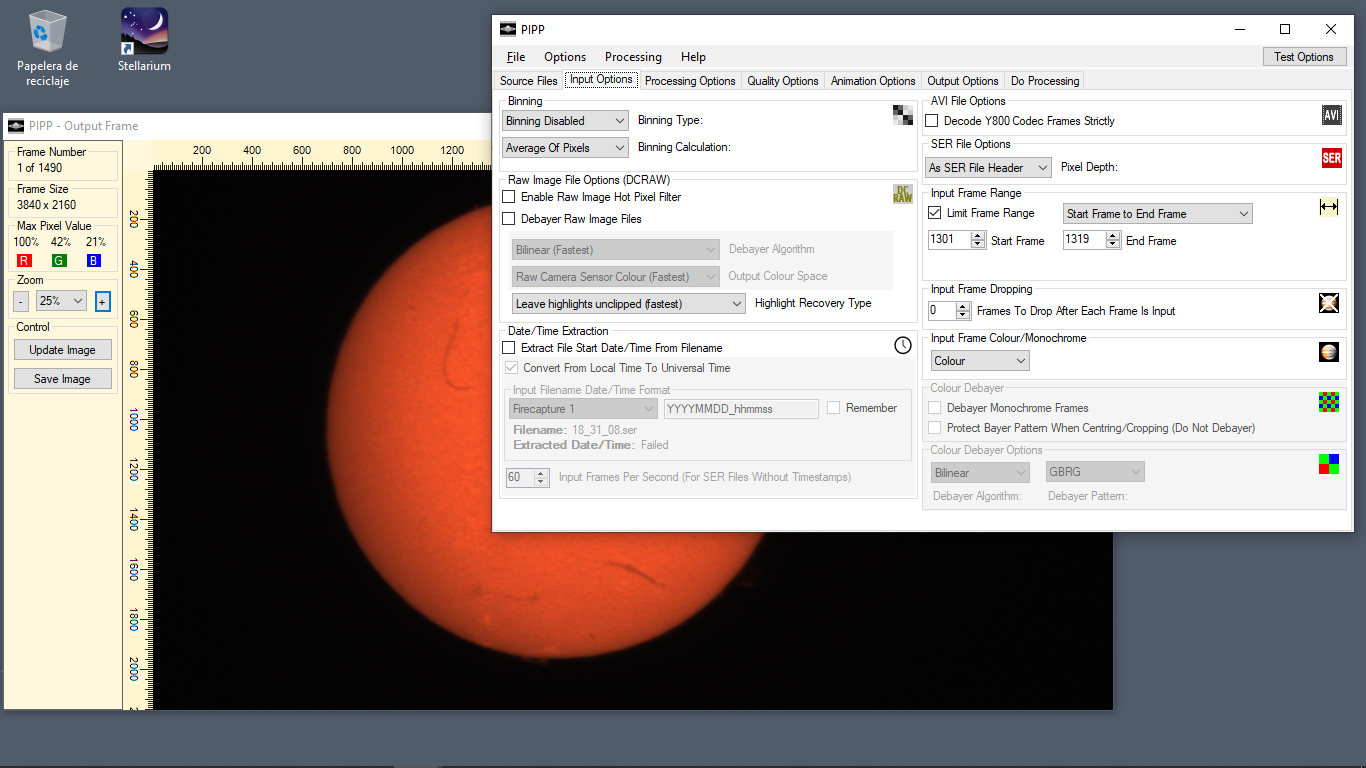

Ací et mostre la primera pestanya, Input Options:

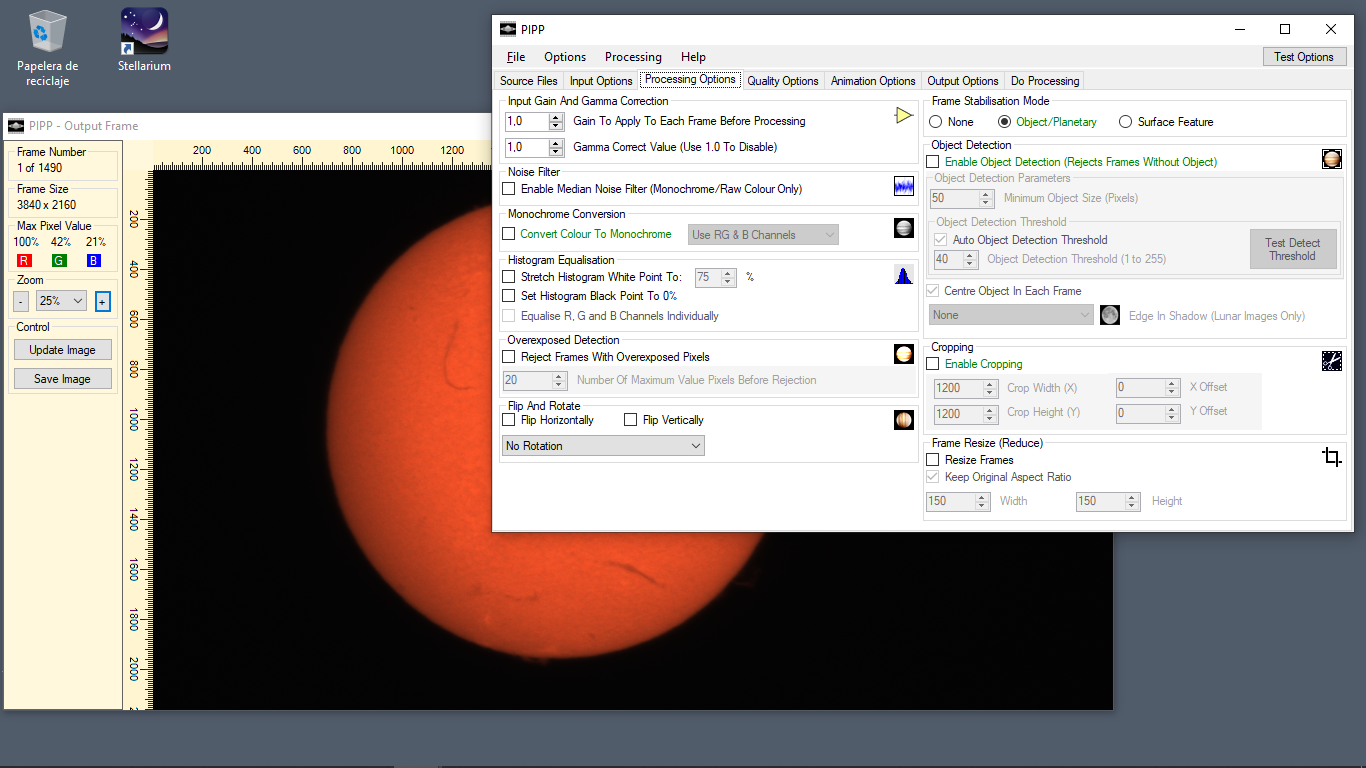

Ací la tercera pestanya, Processing Options:

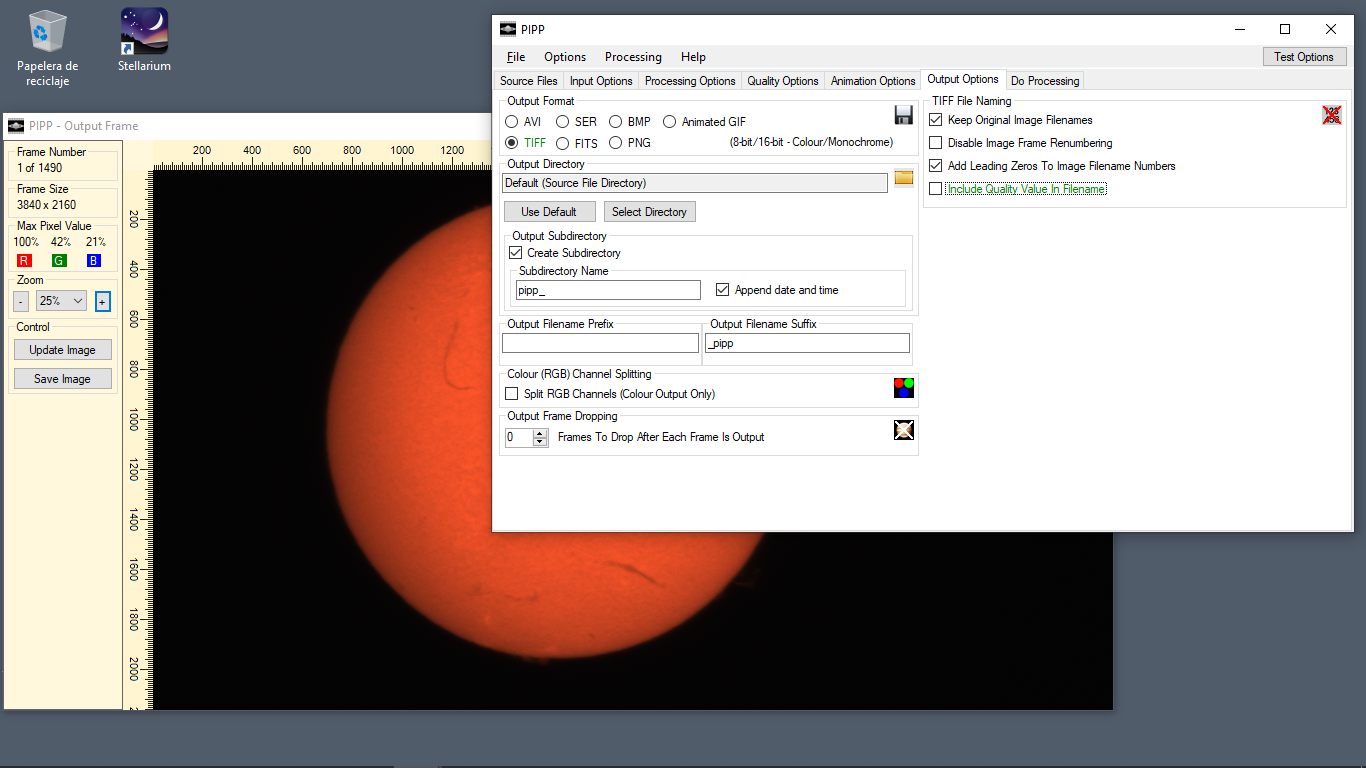

Ací et mostre la pestanya Output Options, ací està la clau perquè és on seleccionarem que volem el format TIFF per a obtindre imatges amb la millor qualitat possible. No cal fer res més, com que li estem dient a Pipp que volem el format TIFF, ja no ens generarà un video sinó que extraurà automàticament tots els frames que composen el vídeo i ens els desarà ordenats a un directori:

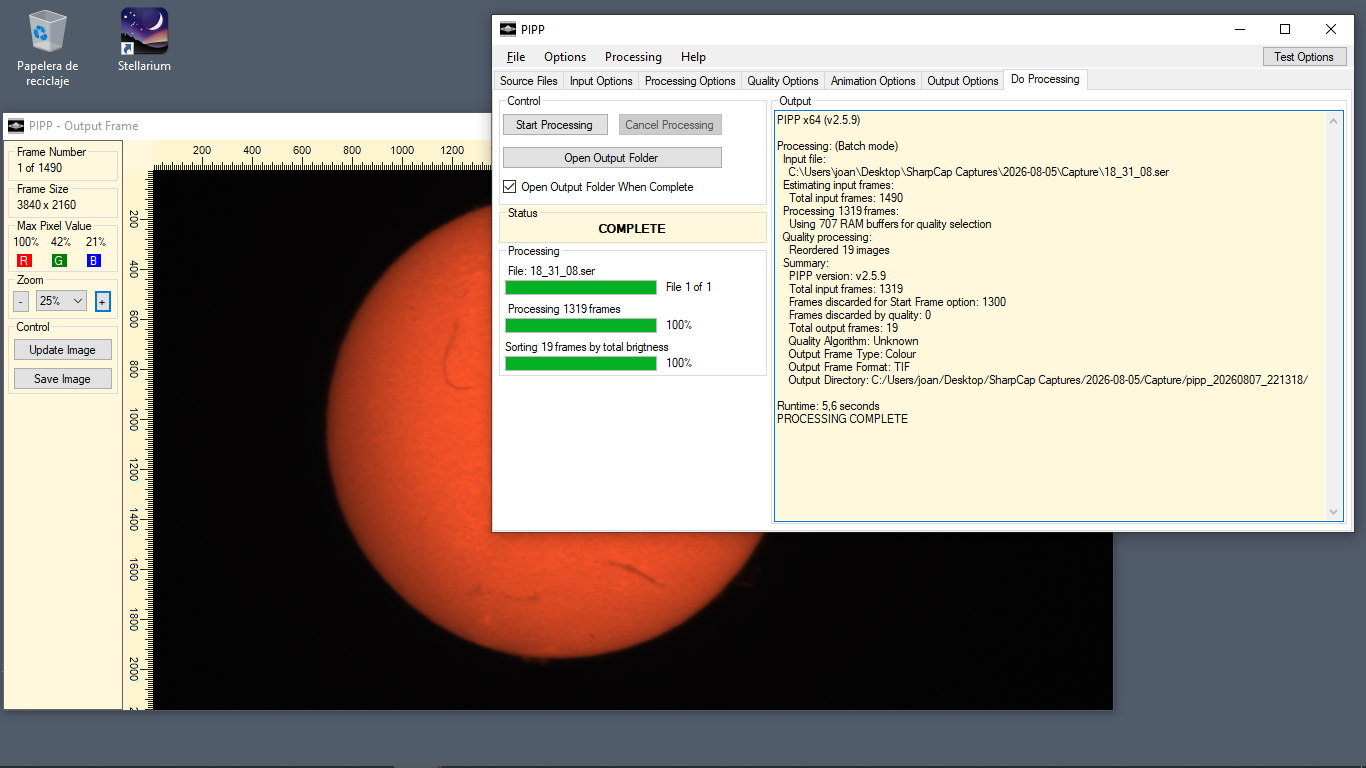

Fem click al botó Start Processing i ja ho tenim fet. En uns 5 segons ja ha exportat tots els frames del video:

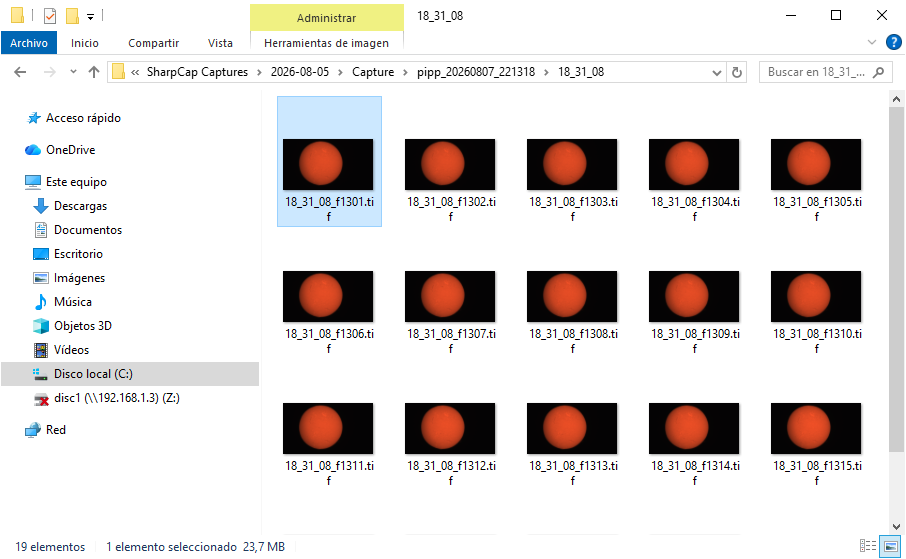

Veurem un nou directori on ens ha generat tots els frames del video:
Ara ens queda l'última part, generar una única imatge que mostre el sol i el trajecte de l'Estació Espacial Internacional. Això ho farem amb The Gimp molt fàcilment.

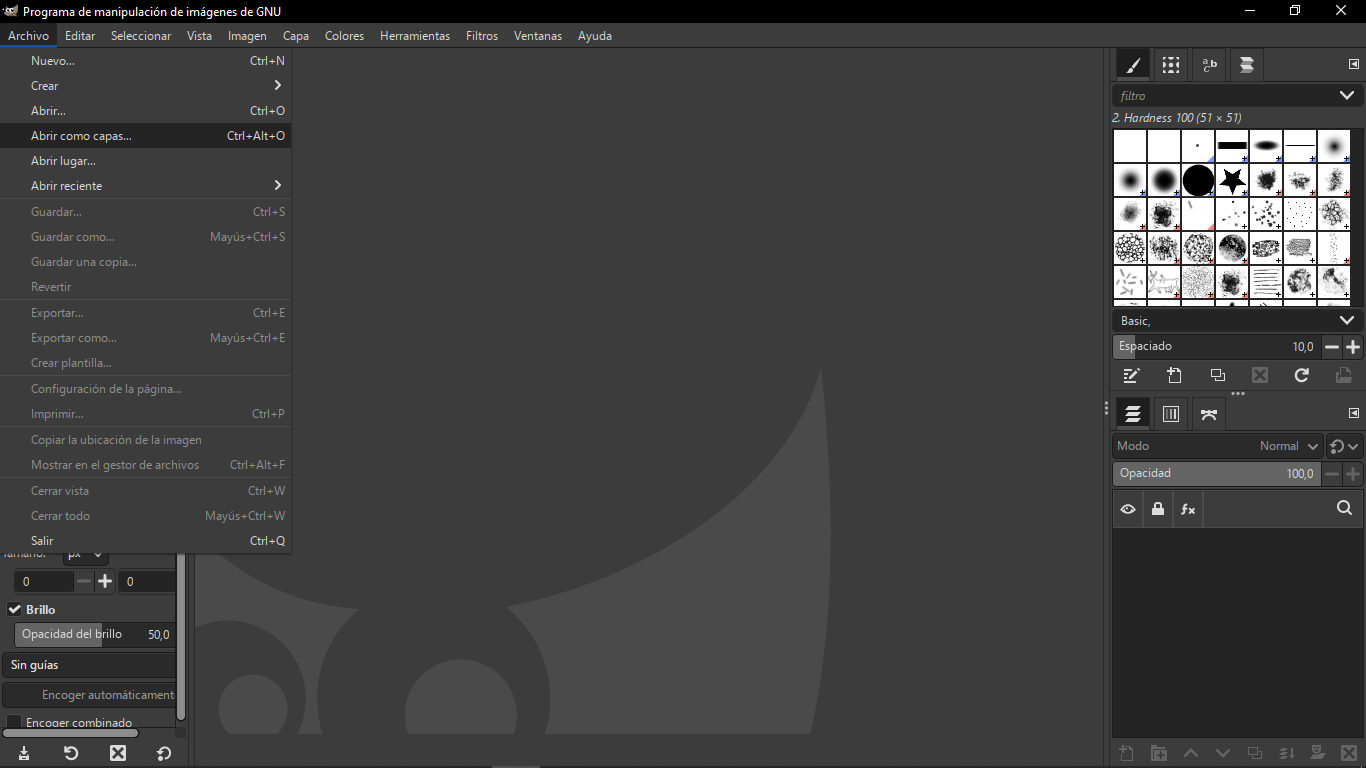

El truc està en obrir totes les imatges com a capes, demanera que tindrem cada un dels frames a una capa distinta Aleshores, primer obrirem The Gimp com fem sempre:

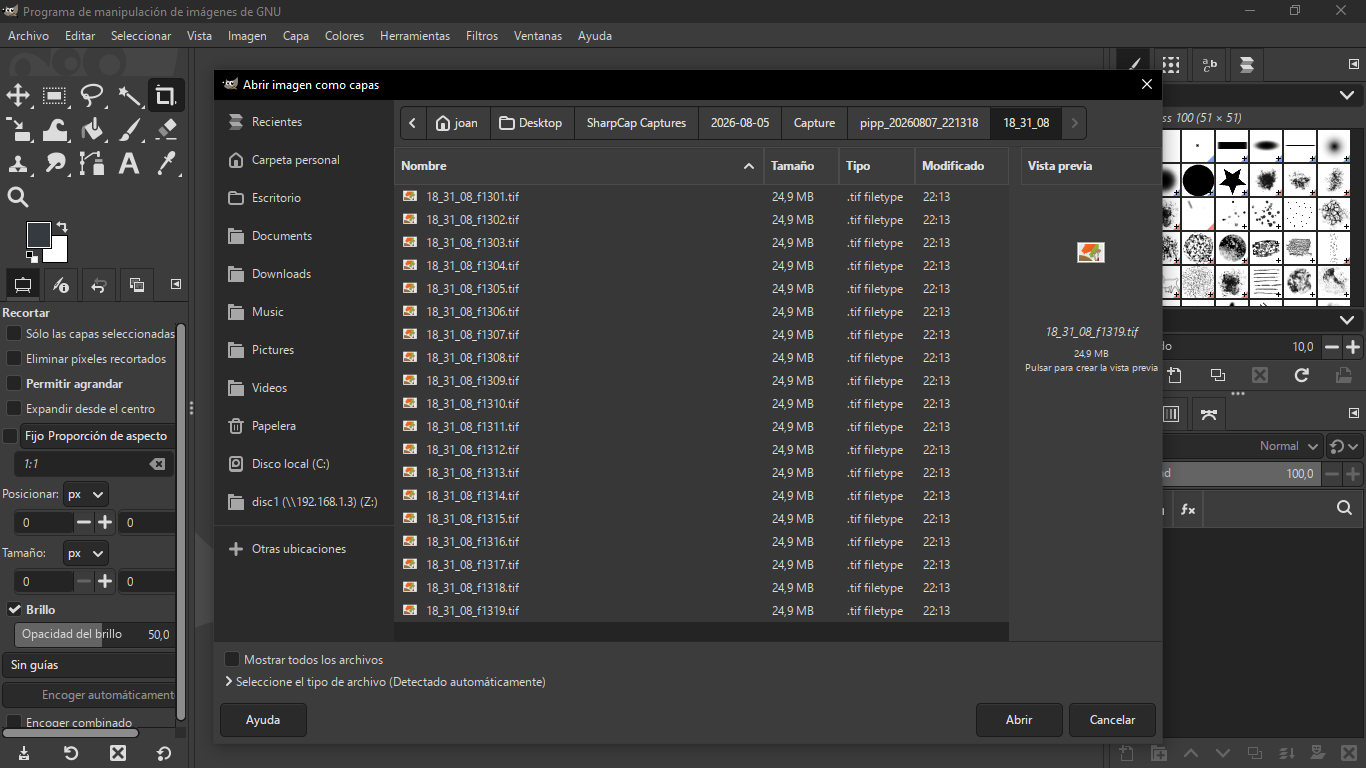

I ara anem al menú Abrir > Abrir imágenes como capas i seleccionem totes les imatges al mateix temps, i li donem al botó Abrir:

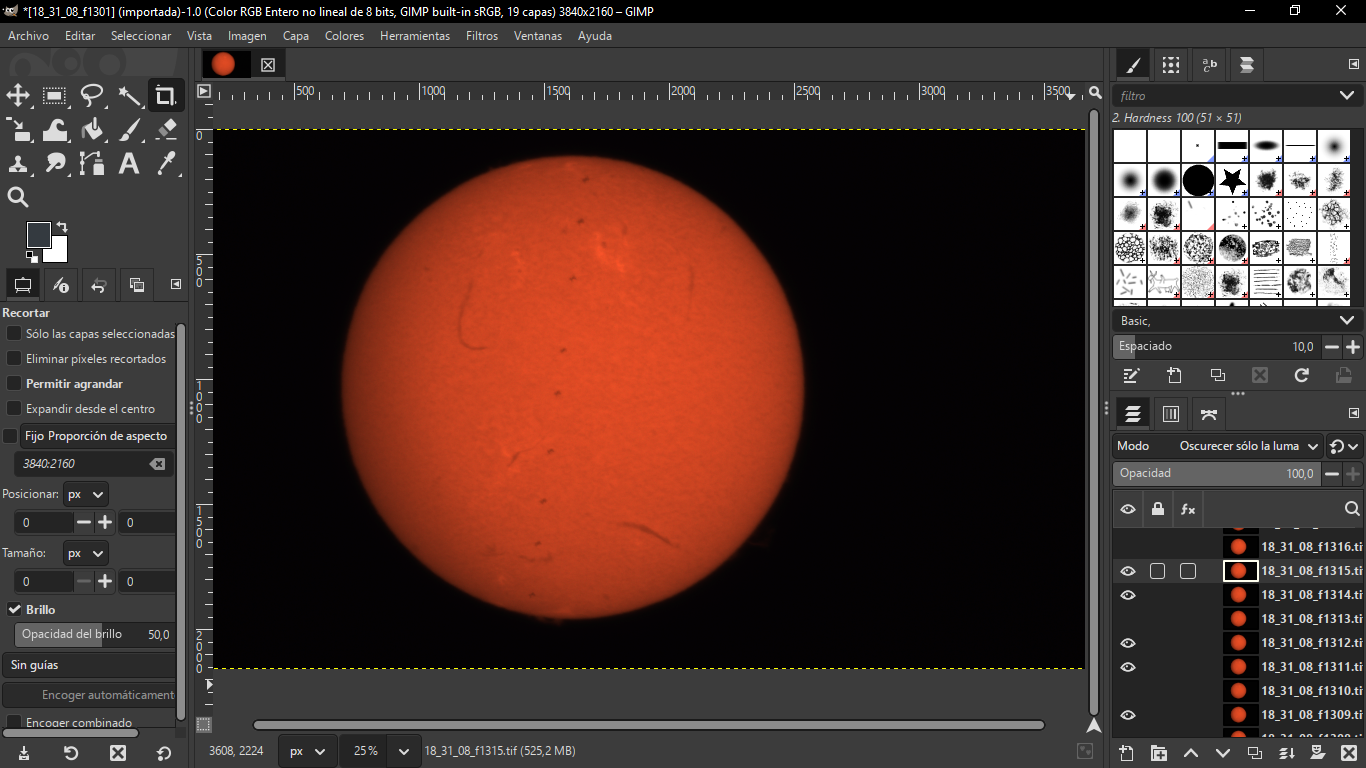

Ara tindrem cada imatges (o frame) del video en una capa distinta, en la barra de capes de la dreta. I ara el truc consisteix en anar dient-li a totes les capes que volem aplicar el mode Oscurecer solo la luma, i aixó ho farem a totes, una a una.
D'aquesta manera, a mesura que anem ficant el mode Oscurecer solo la luma es mostrarà en la imatge la ISS de la imatge anterior. Així, a poc apoc, ja tindrem totes les ISS.
I ara ocultarem aquelles capes on tenim la ISS en una posició massa junta l'una amb l'altra, perquè ací la gràcia està en intentar ficar-les en una separació semblant per a que quede una imatge final més regular.
Aquest és el moment on te n'adones que el més important a l'hora de capturar un trànsit de l'Estació Espacial Internacional és configurar bé els frames per segon per tal de treure quants més frames per segon millor. Jo no ho vaig fer massa afinat, per ser la primera vegada que ho feia, per la calor infernal que feia a la platja d'Almassora a les 18h i per tanta llum que hi havia i no veia massa bé la pantalla del meu portàtil i les opcions de SharpCap (exposició, gain, etc), però ara que ja he experimentat açò ja sé com fer-ho la pròxima vegada.

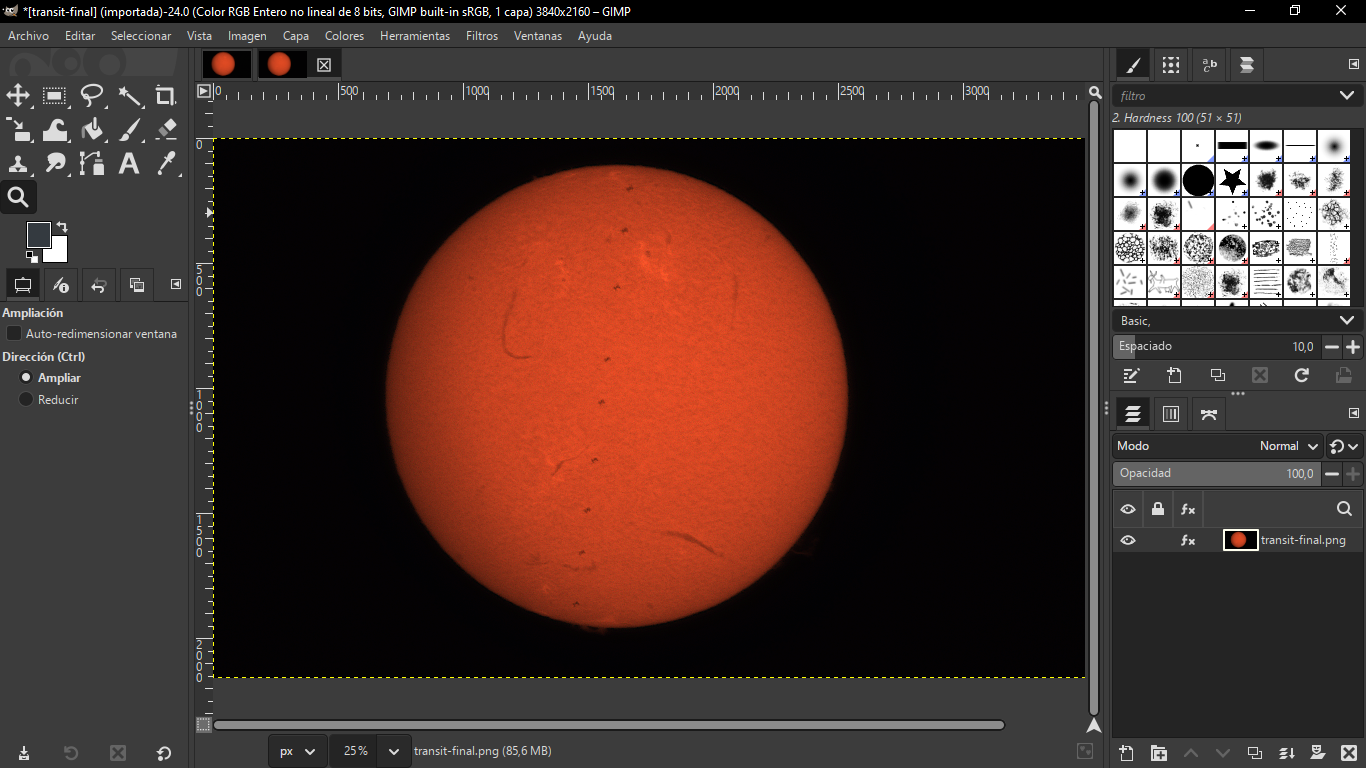

I en definitiva, que si ho haguera fet amb molts frames por segon (es recomana 60 fps) tindria moltes més ISS en la imatge, però ho vaig fer a 15fps:

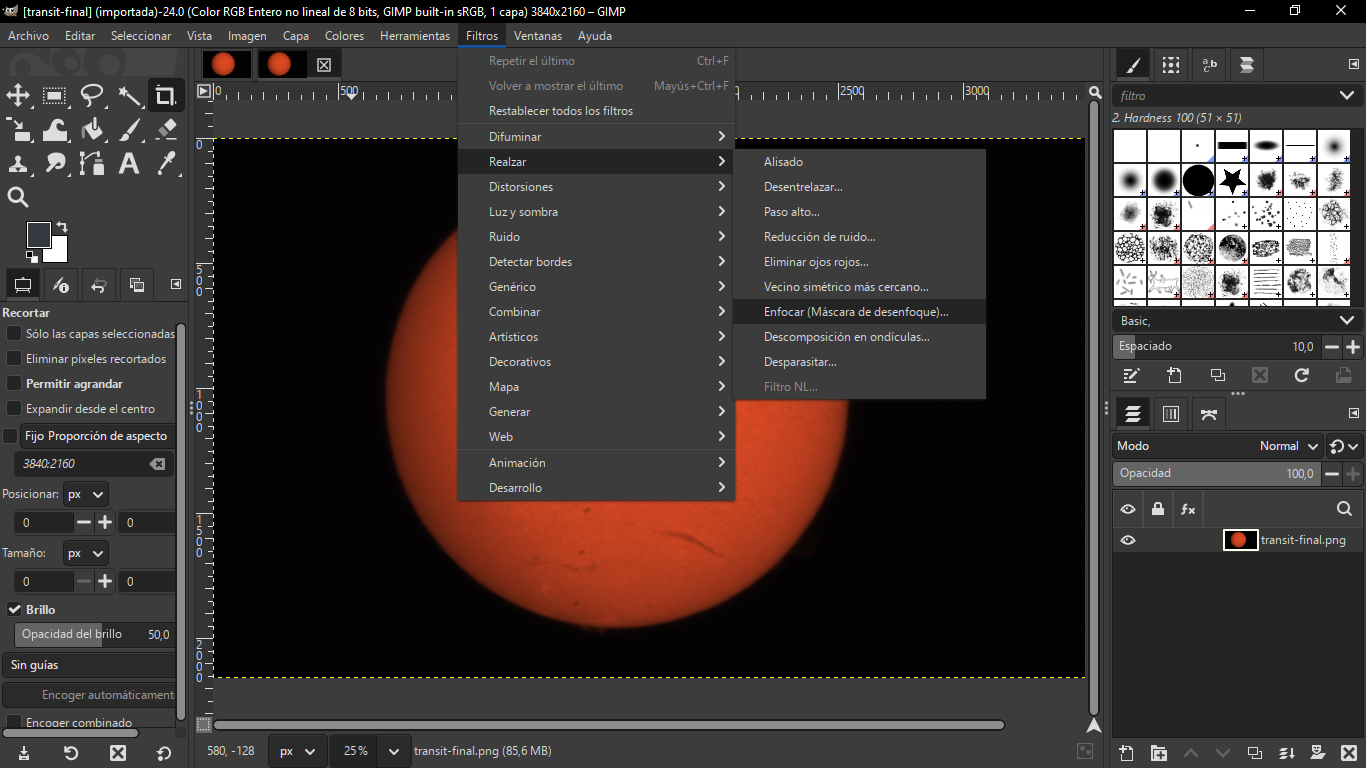

Una vegada ja tenim la imatge amb el conjunt de ISS que volem representar, anem a donar-li un filtre per millorar l'enfocament i els detalls de la imatge. Anirem al menú Filtros > Realzar > Enfocar (Máscaara de desenfoque) :
I aquest seria el resultat d'aplicar i configurar el filtre:

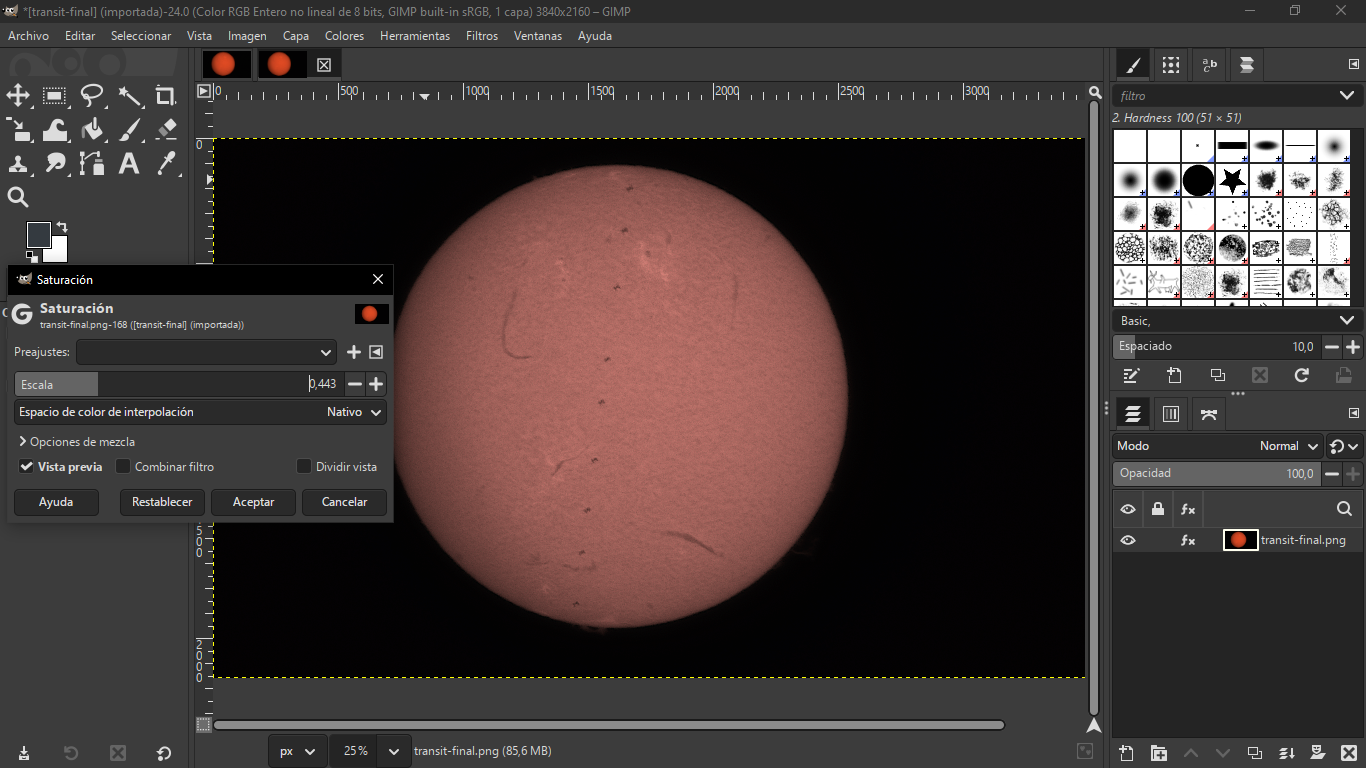

Ara li abaixe un poc la saturació del color i fique 0,043 per a llevar-li tant de color taronja generat pel filtre d'Hidrogen Alpha, i queda molt bé el resultat:

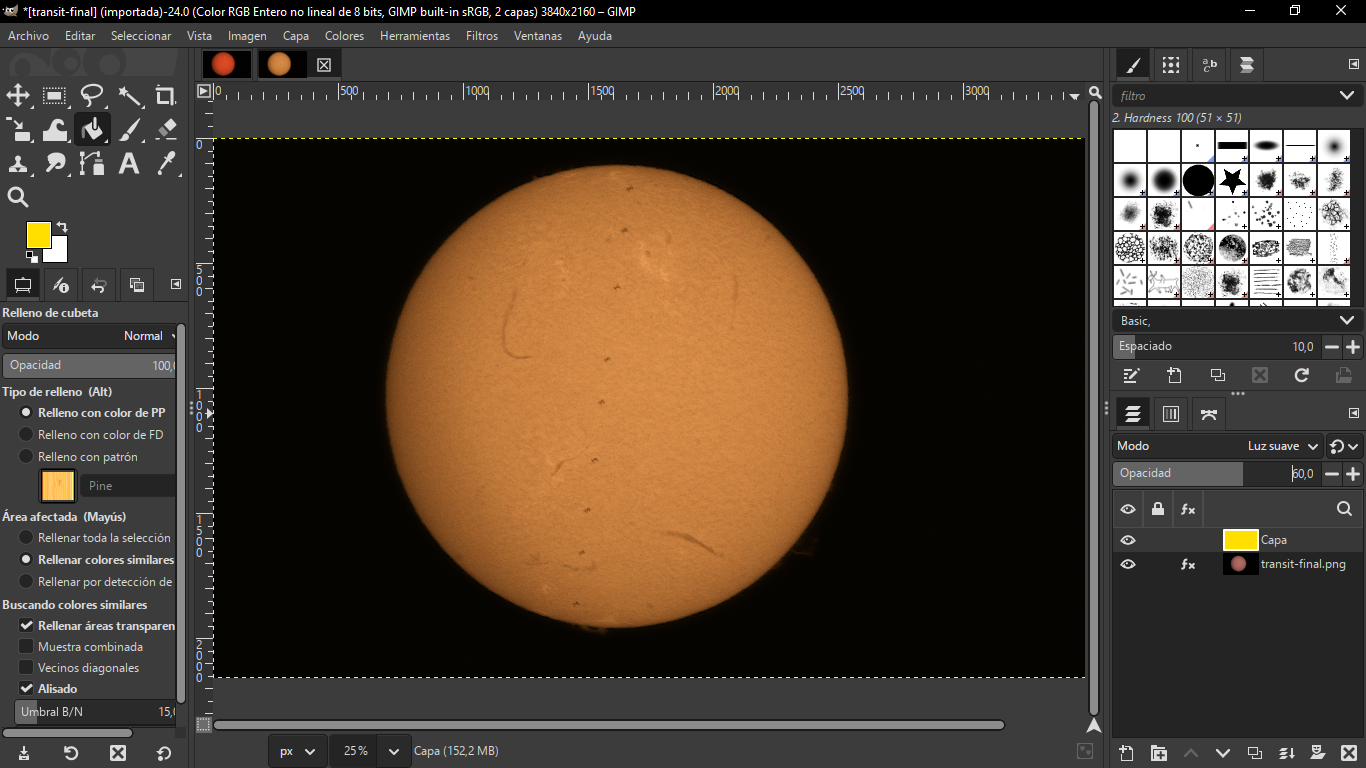

I ara li he ficat una tonalitat groga. Jo ho faig afegint una capa de color i seleccione el mode Luz suave i fa que la capa de baix agafa la tonalitat del color de la capa superior, i m'agrada el resultat:

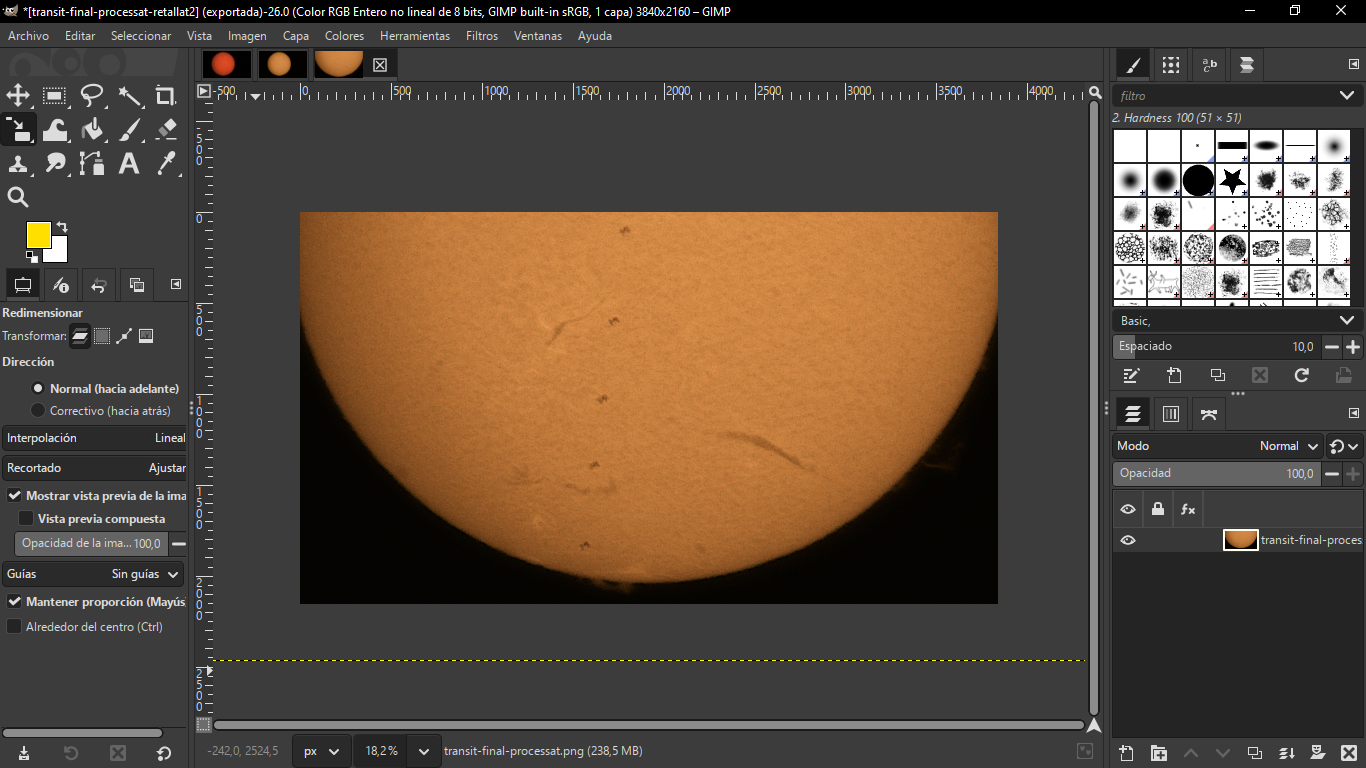

I bé, finalment m'agrada intentar retallar la imatge del sol en diverses àrees per tal de veure un poc més gran la ISS, les tempestes solars i la superfície de l'estrela:
RESULTAT DEL PROCESSAT

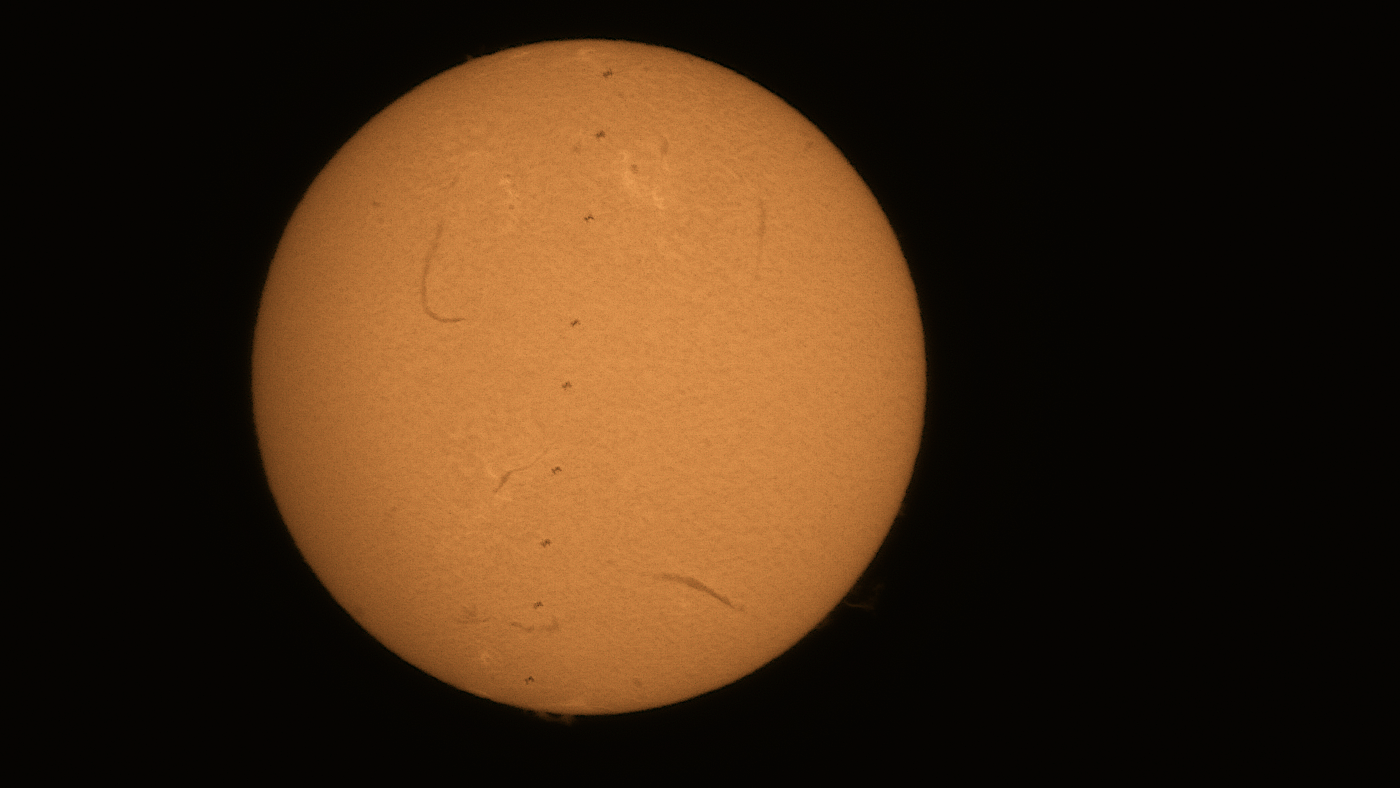

Ací tenim el resultat de la superfície completa del sol mostrant el recorregut del trànsit de l'Estació Espacial Internacional. M'agrada i, la pròxima vegada, ja sé com agafar més detalls millorant la captura i la quantitat dels frames per segon:

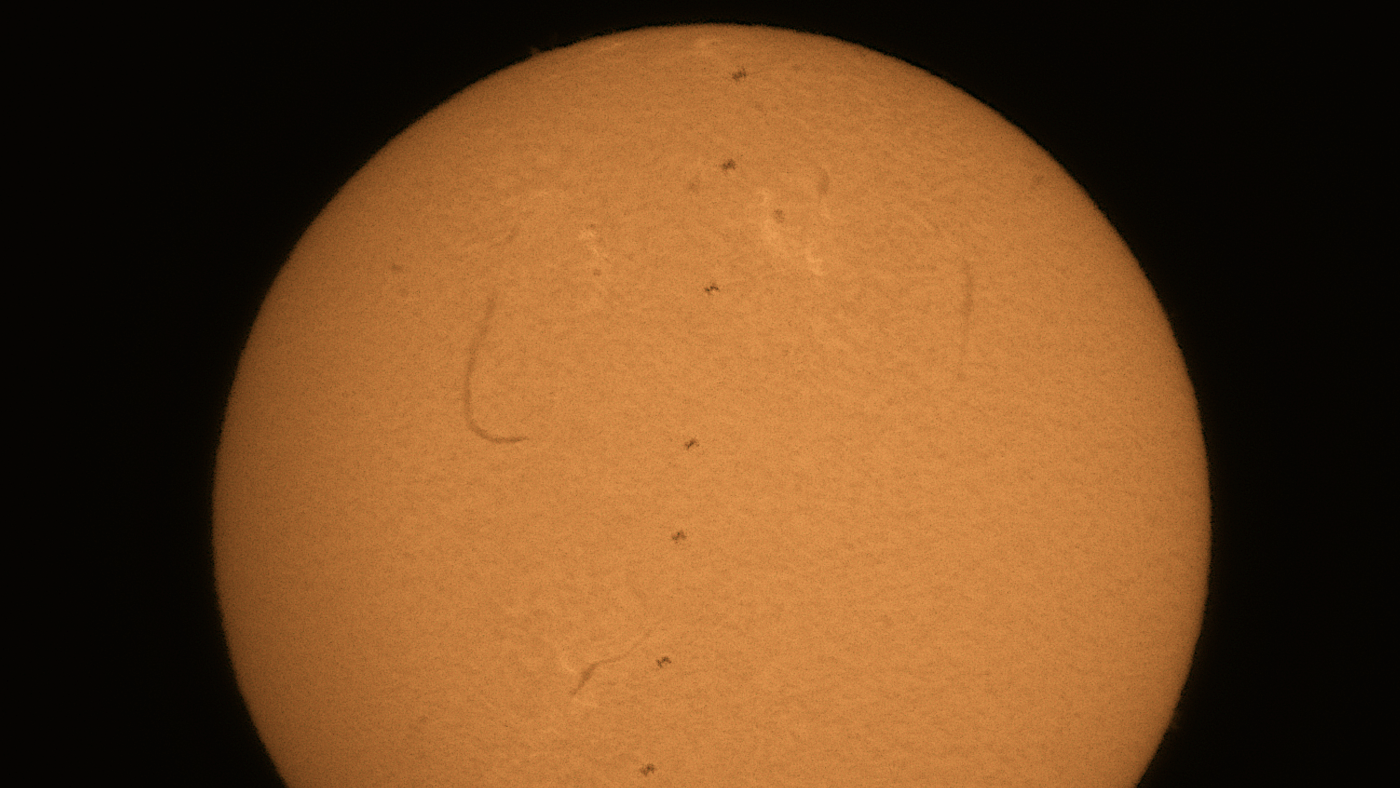

Ací una imatge ampliada i retallada:

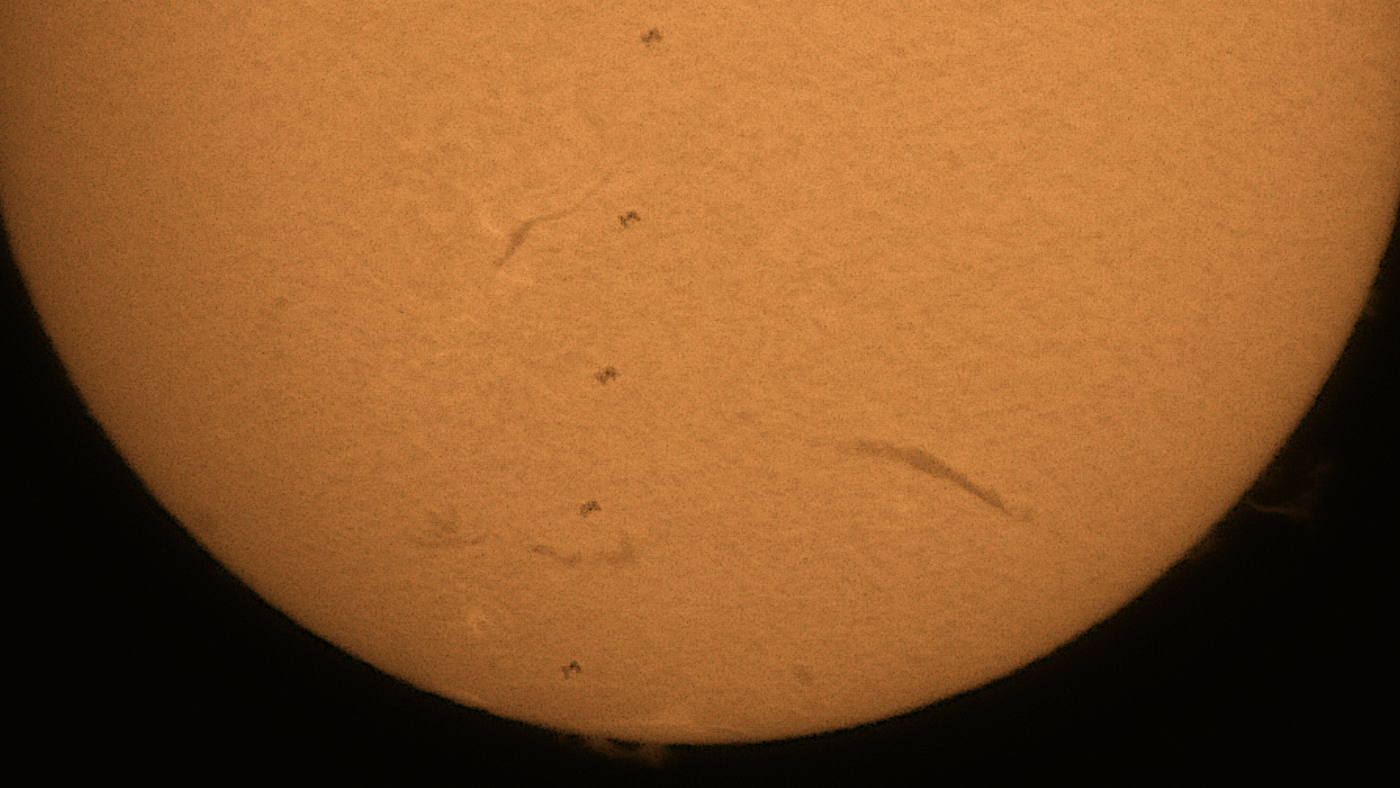

I ací també he ampliat i retallat la part de baix del sol:
