En aquest article et mostre com he processat amb l'objectiu Canon 70-200mm F2.8 i la càmera astronòmica ASI294MC Pro, la nebulosa NGC7000 amb la paleta Hubble o paleta SHO.
La nebulosa NGC7000 és una nebulosa d'emissió en la constel·lació del Cigne, situada prop de Deneb (α Cygni). Durant aquestes nits d'estiu la tenim pràcticament al Zenith del cel, quasi en el centre de la línia de la Via Làctia, ja que Cygnus es troba just en eixa línia.

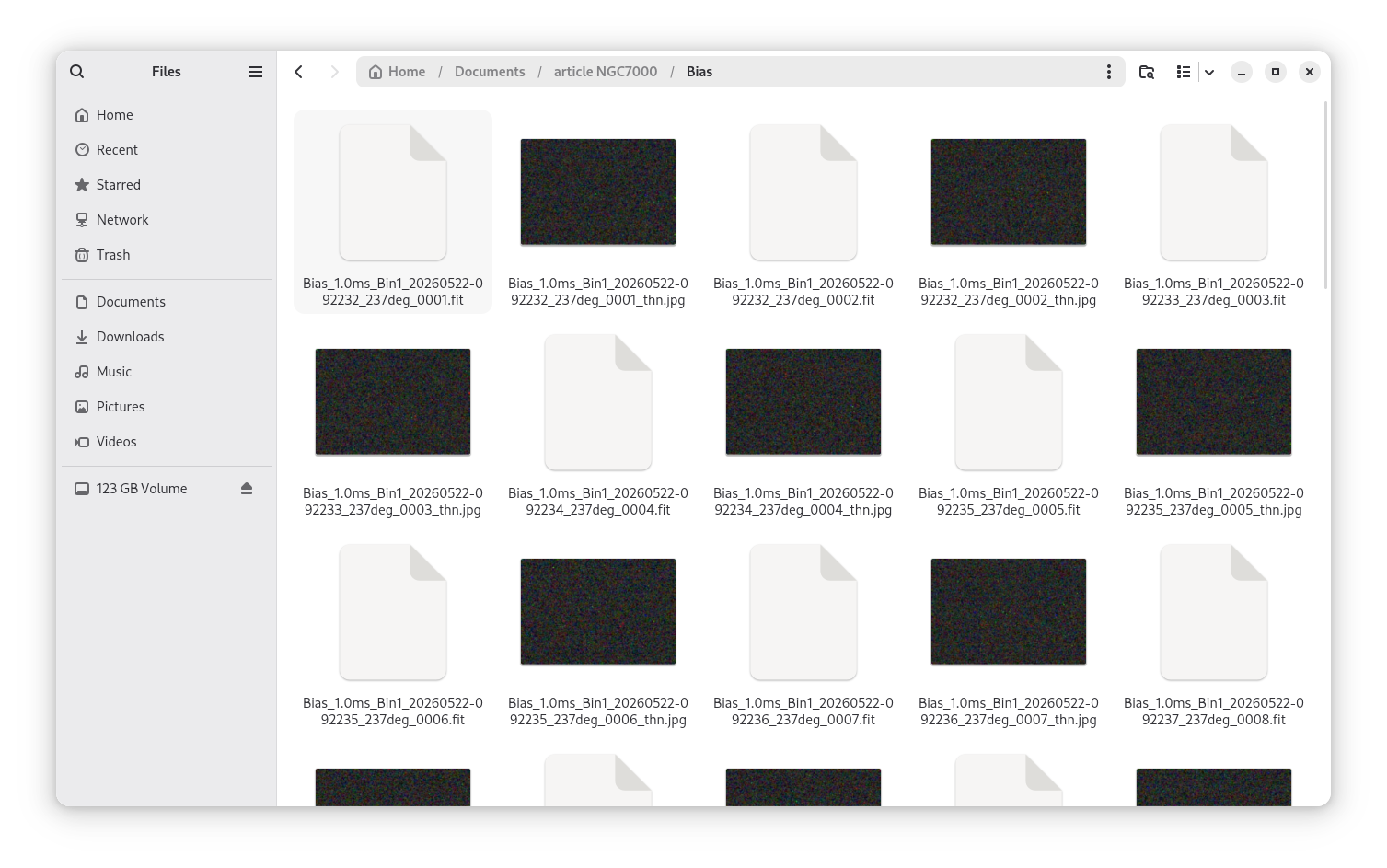

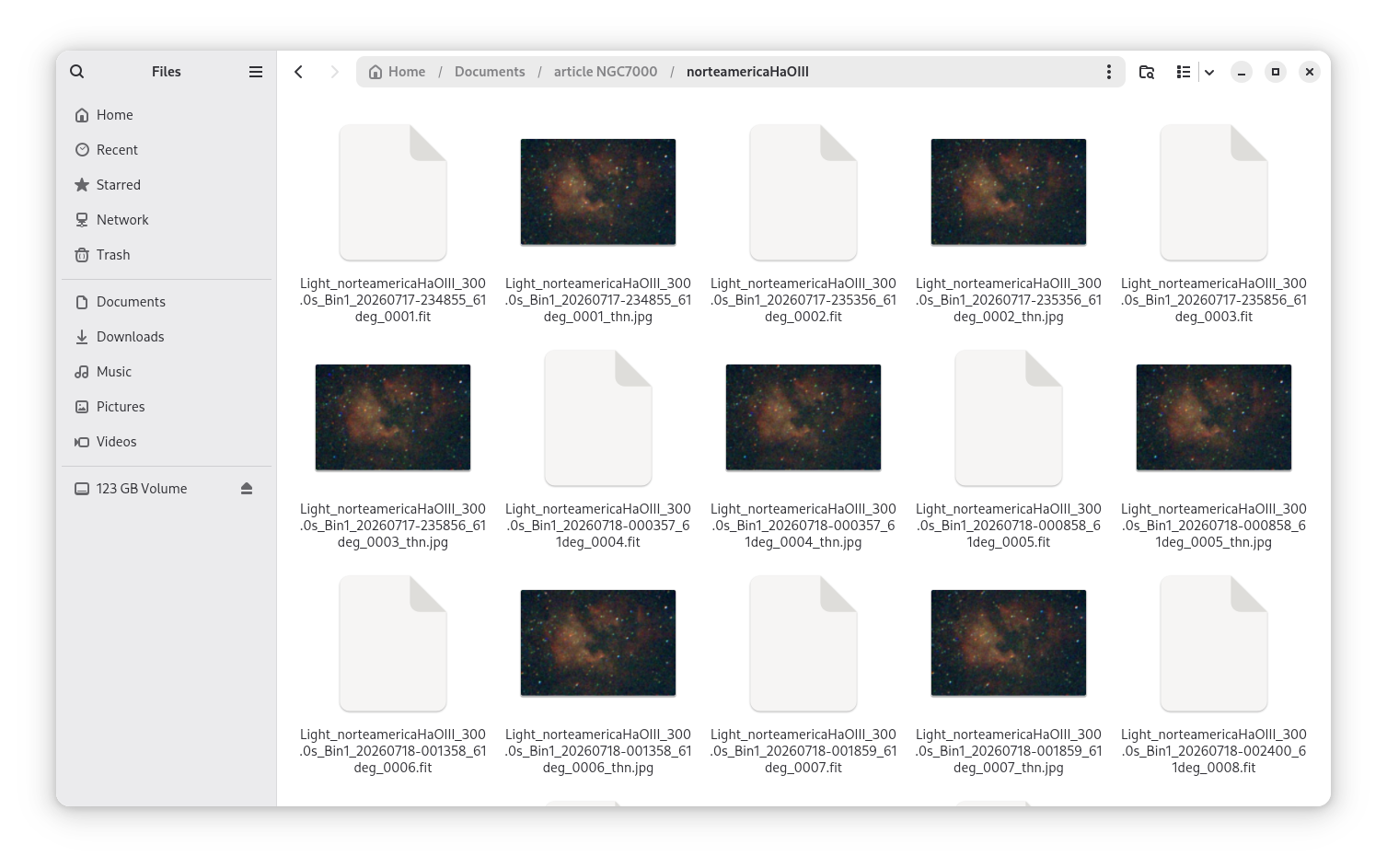

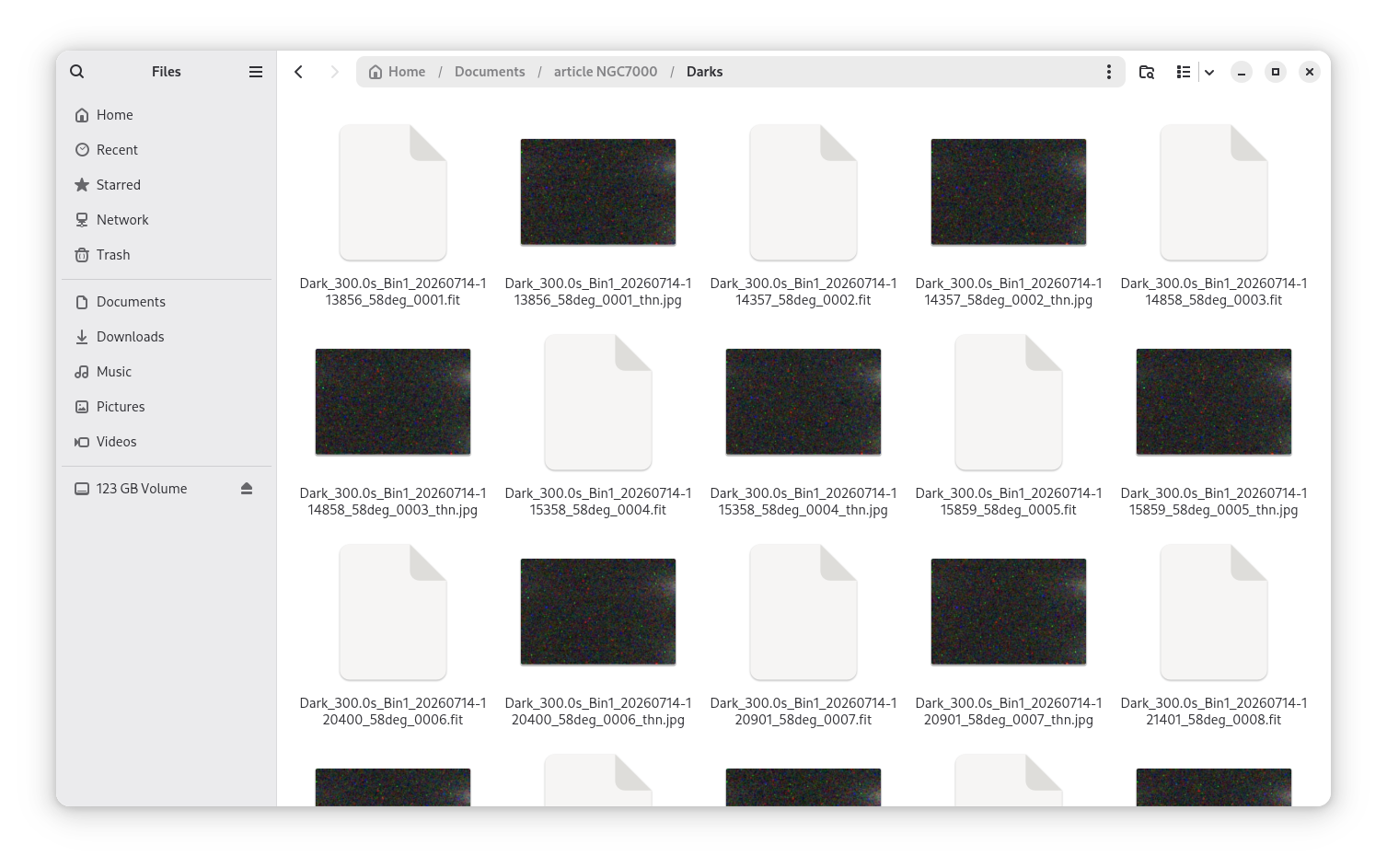

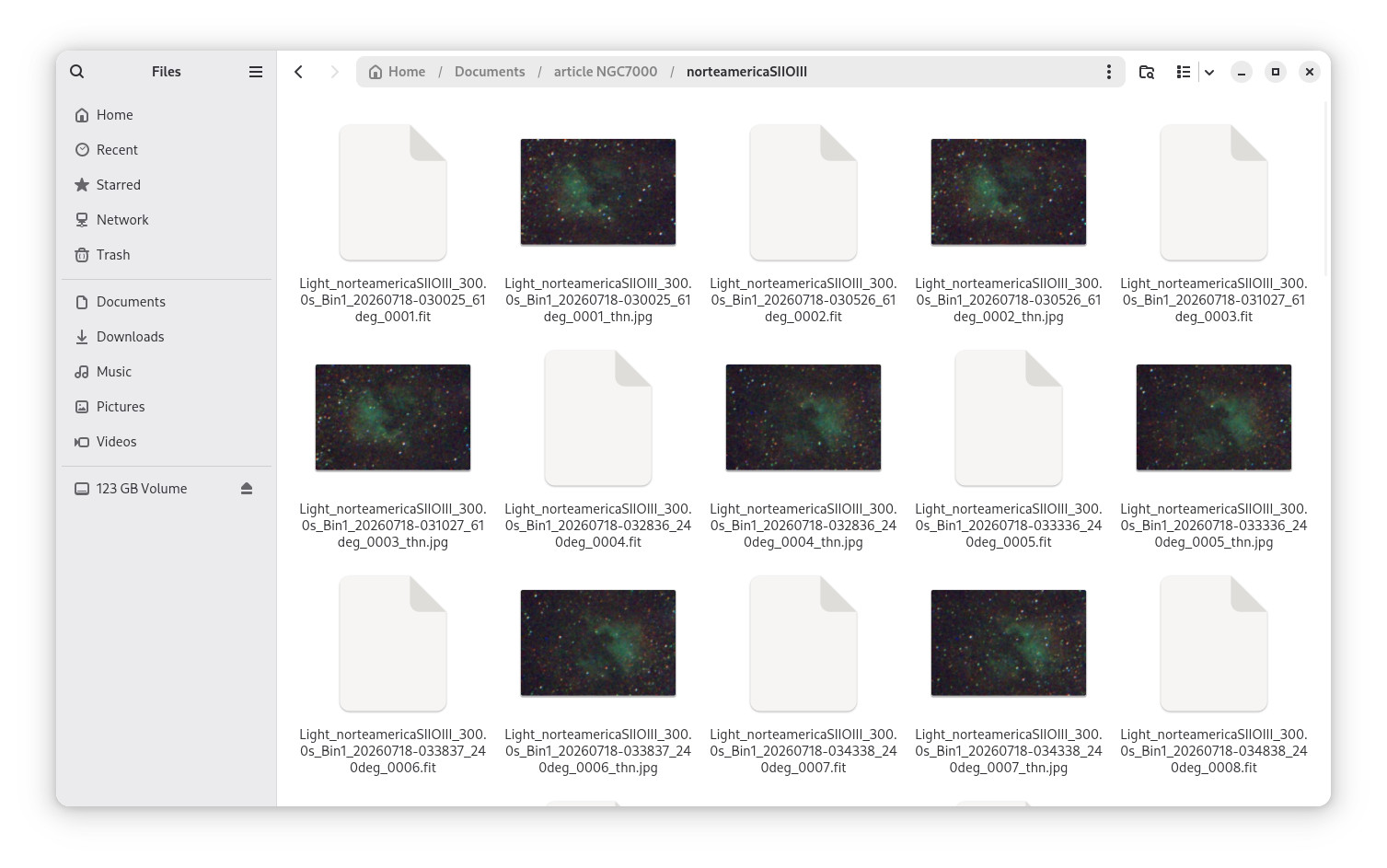

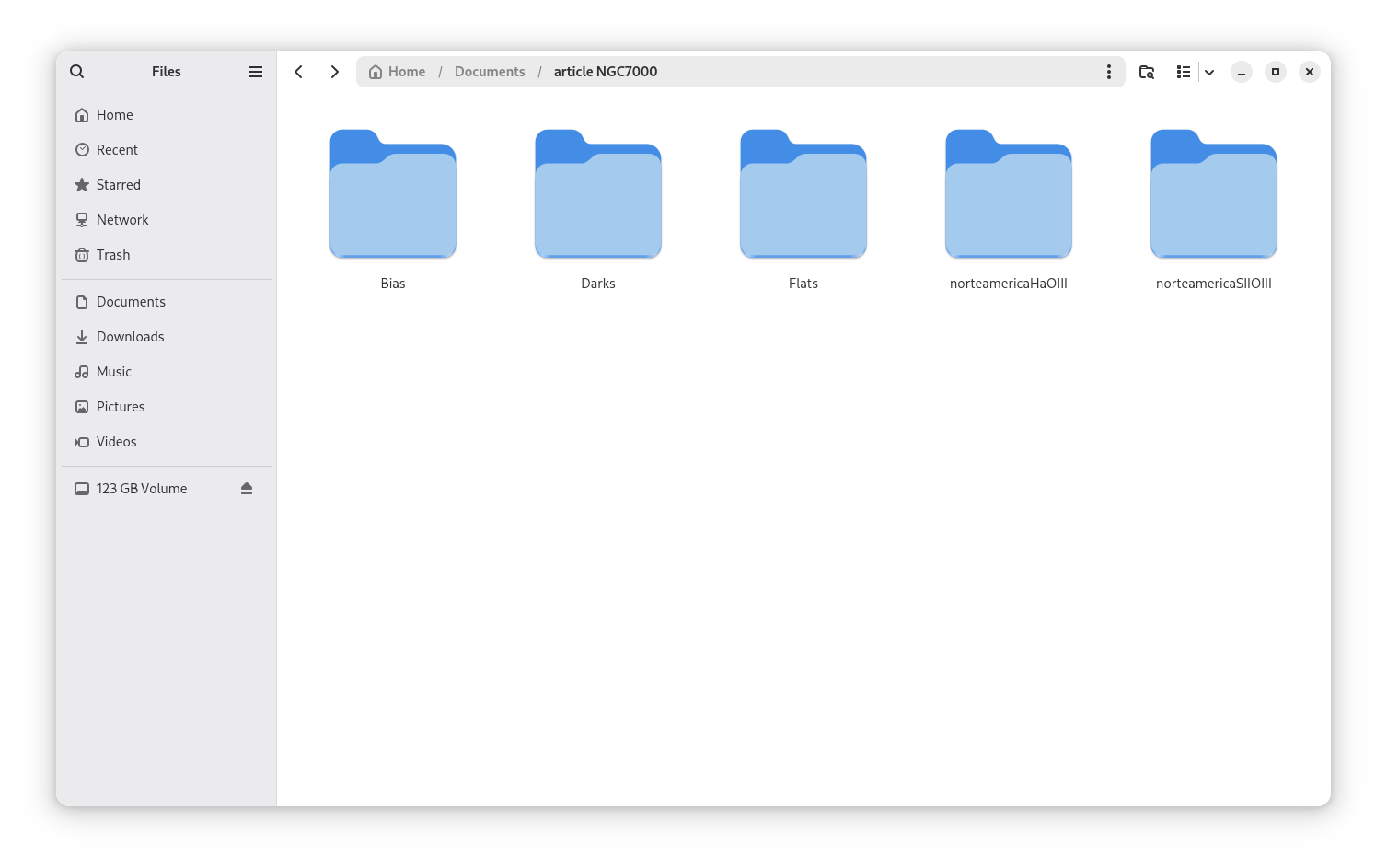

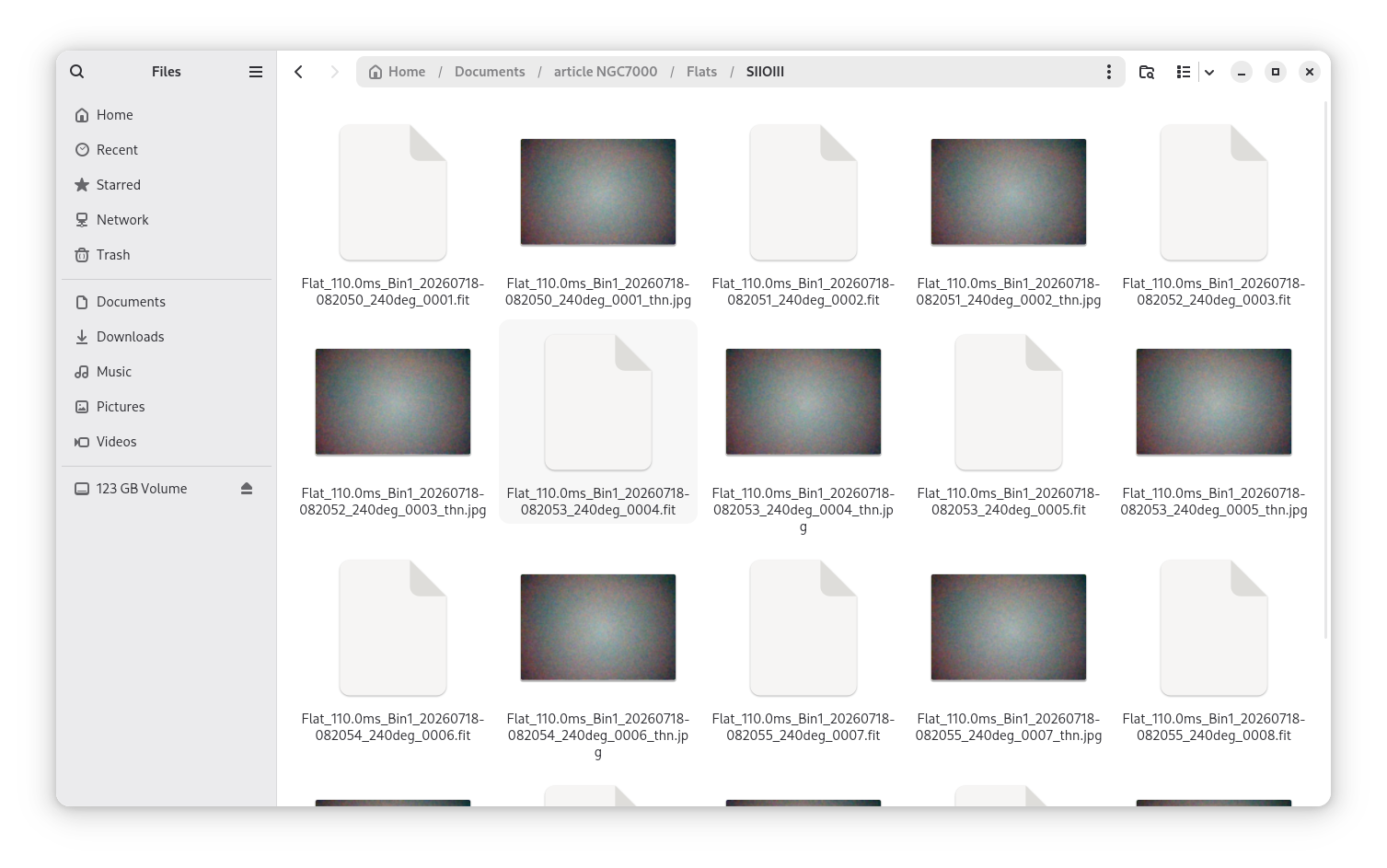

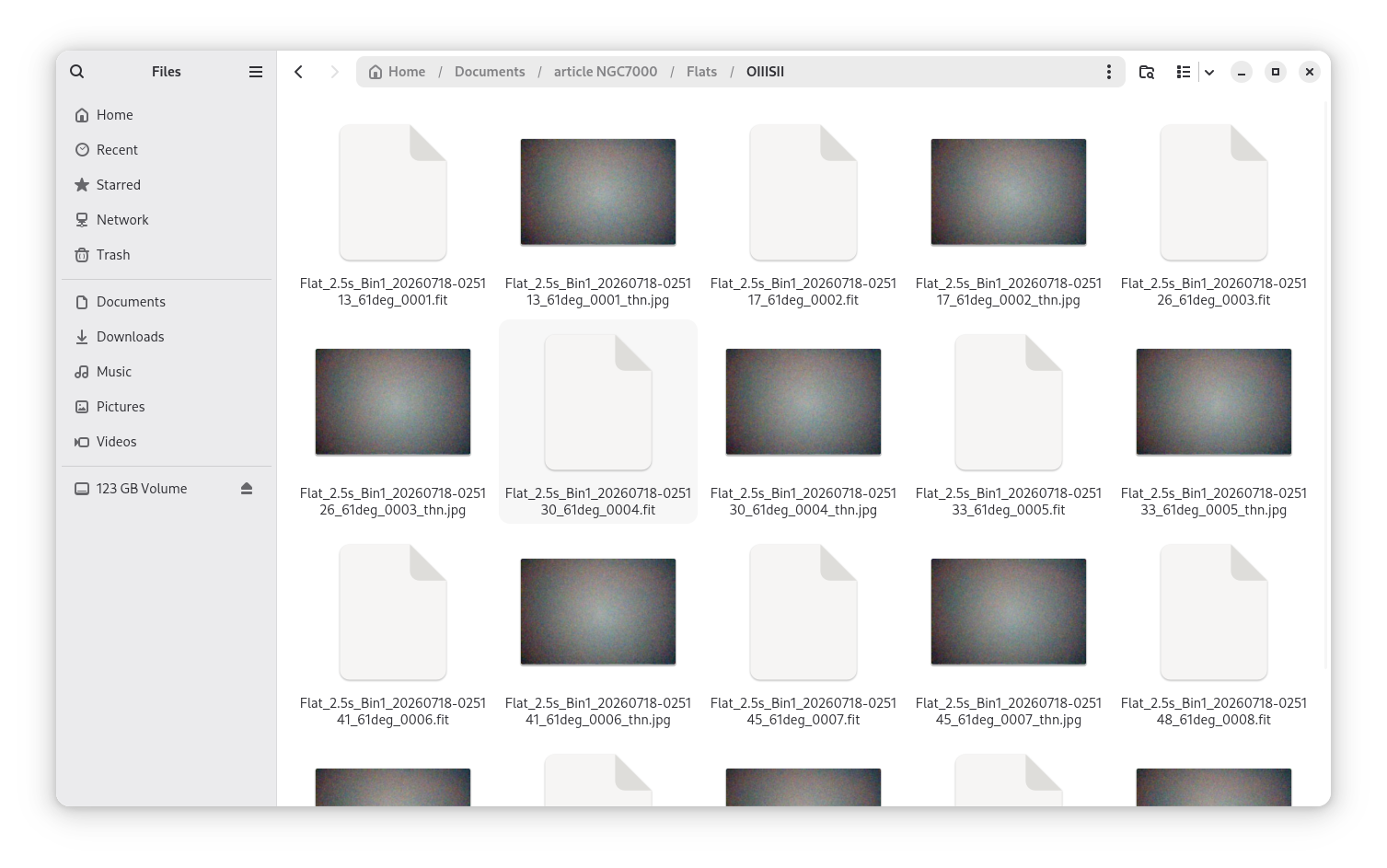

Vaig capturar lights amb dos filtres Colour Magic dualbanda, el D1 HaOIII i el D2 SIIOIII, aproximadament 36 fotos de 300 segons cadascuna (5 minutos) amb el filtre D1 i unes 30 fotos de 300 segons cadascuna també amb el filtre D2. Per a la calibració vaig haver de fer flats amb els dos filtres. Ací tens unes capturetes de pantalla dels fitxers generats durant tota la nit: lights, darks, bias i flats:
PROCESSANT AMB WEIGHTED BATCH PREPROCESSING (WBPP)

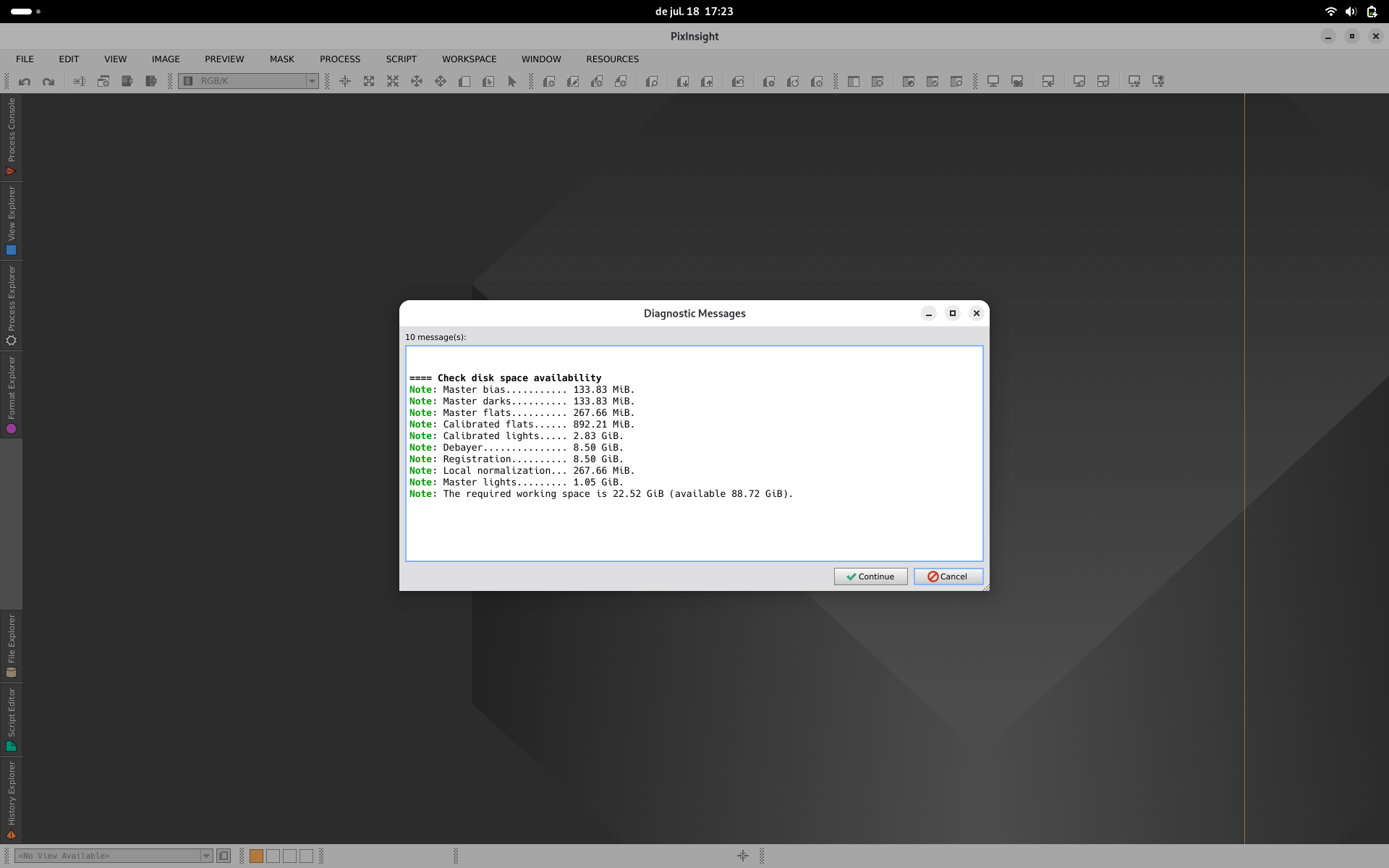

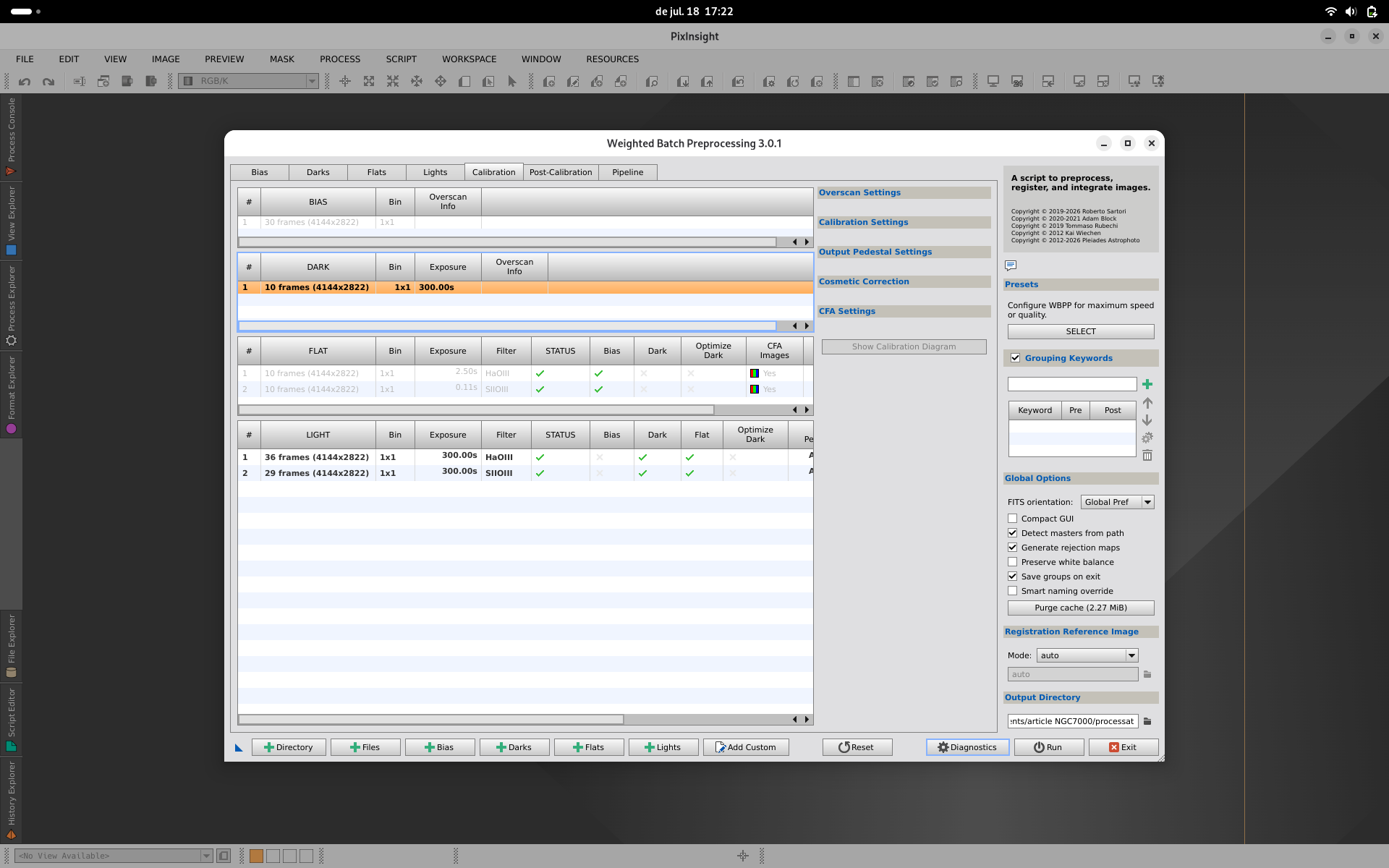

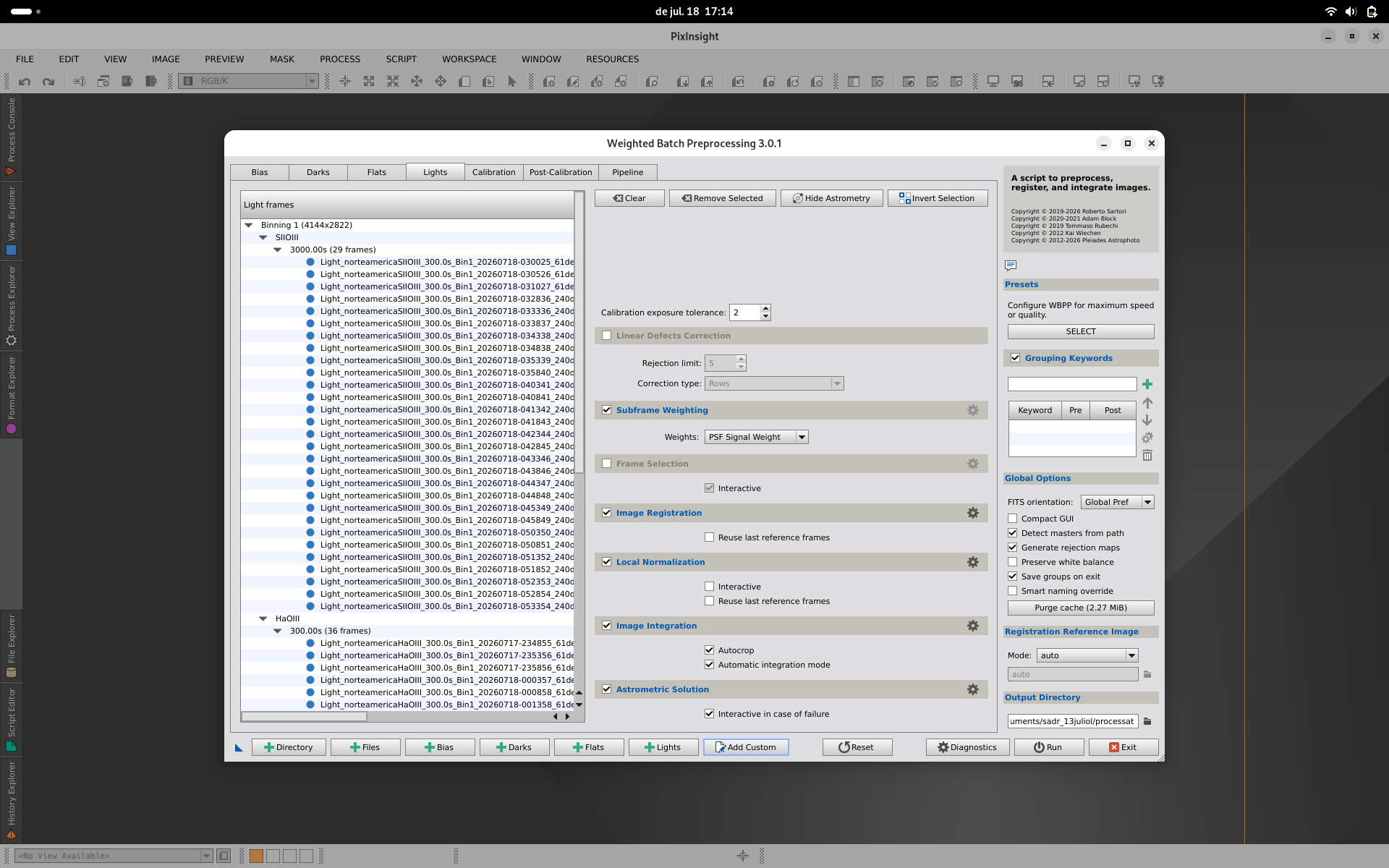

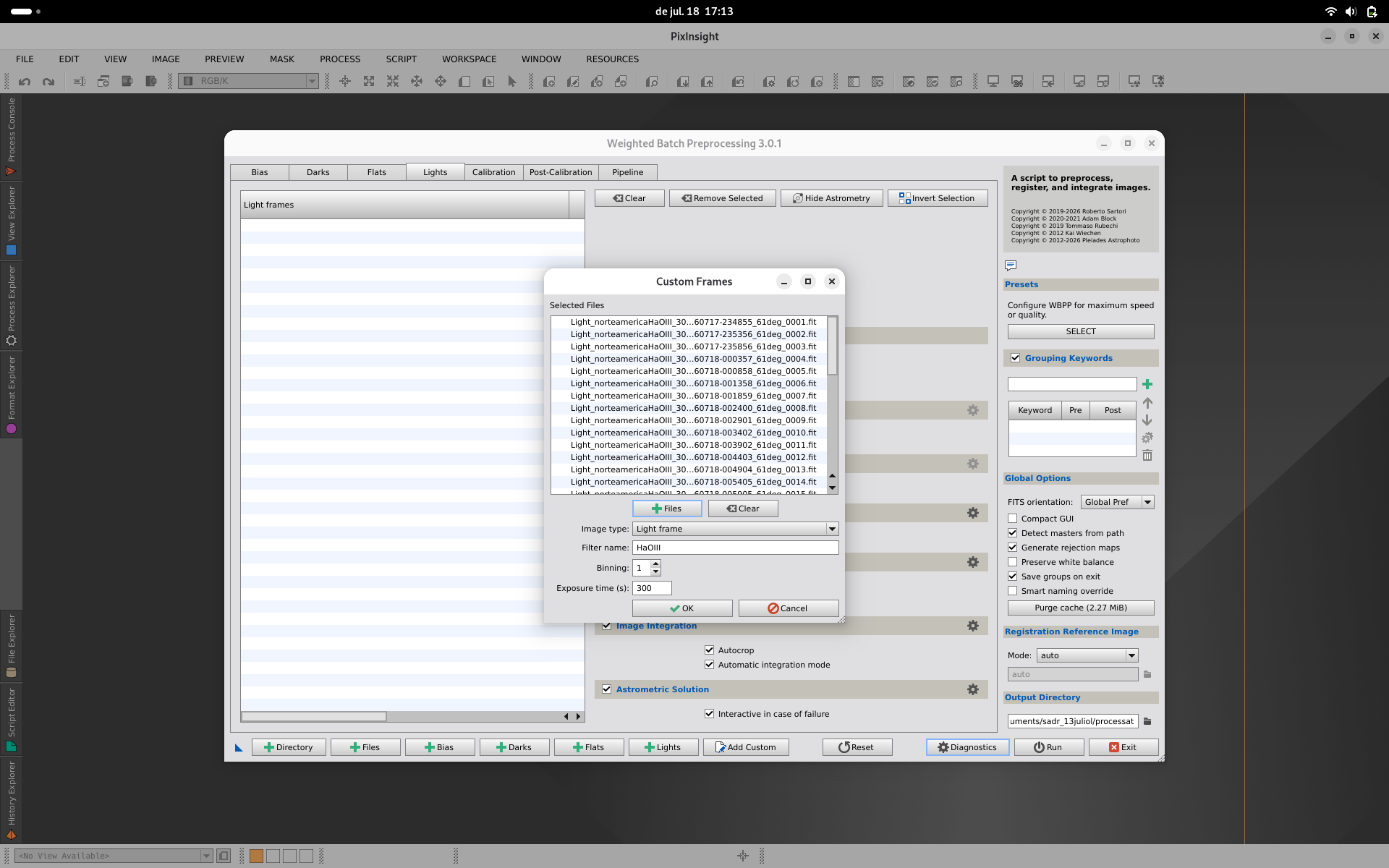

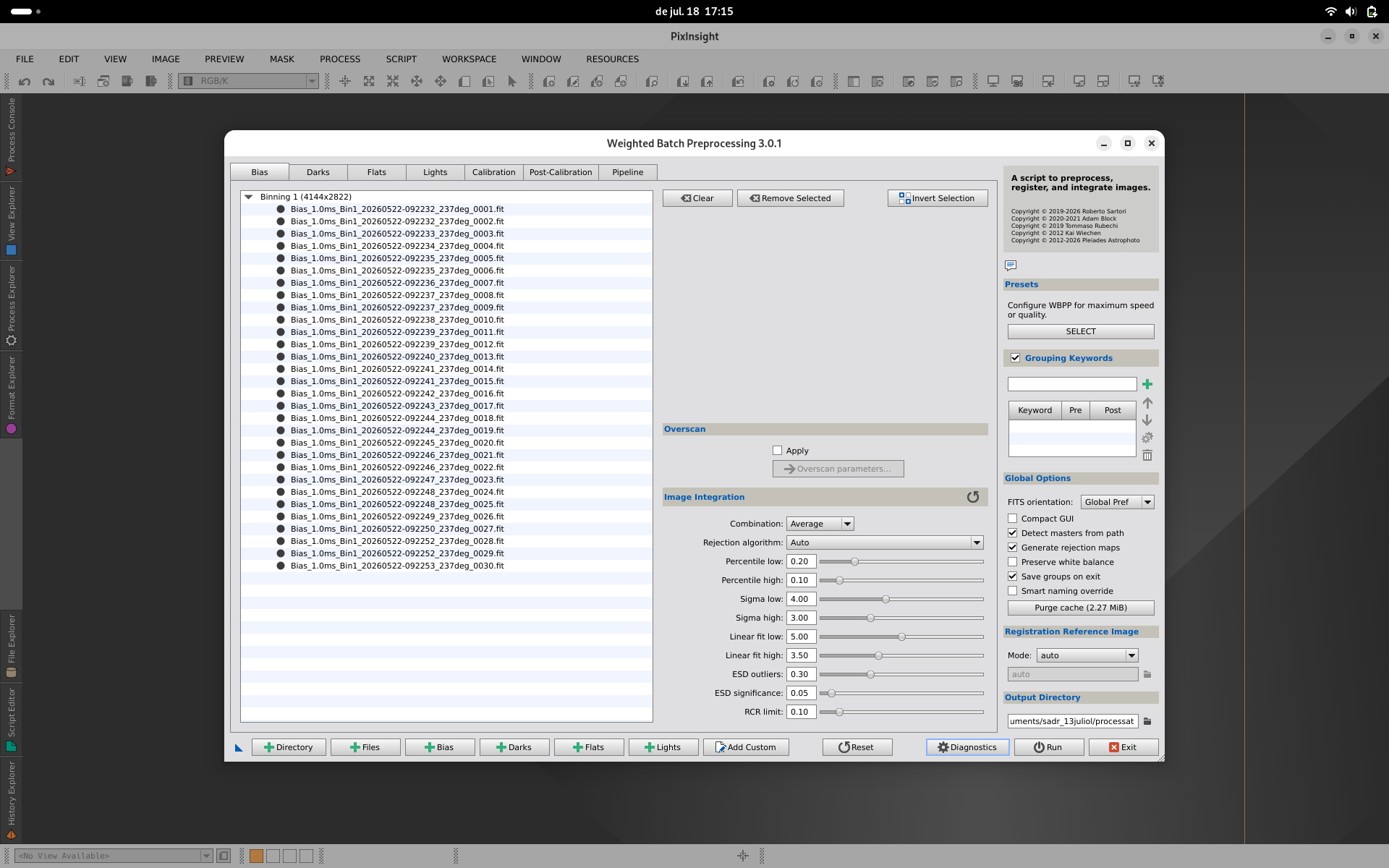

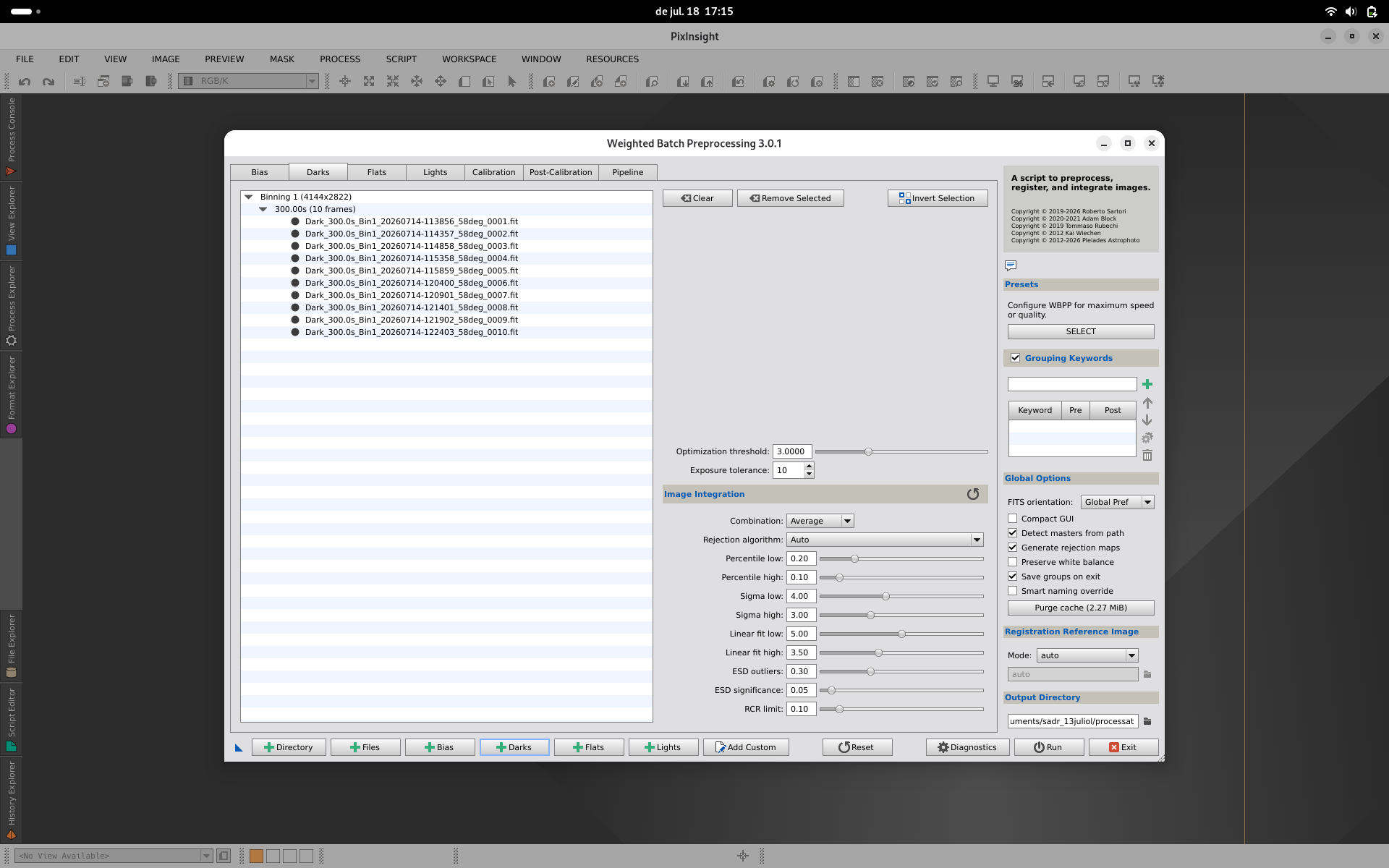

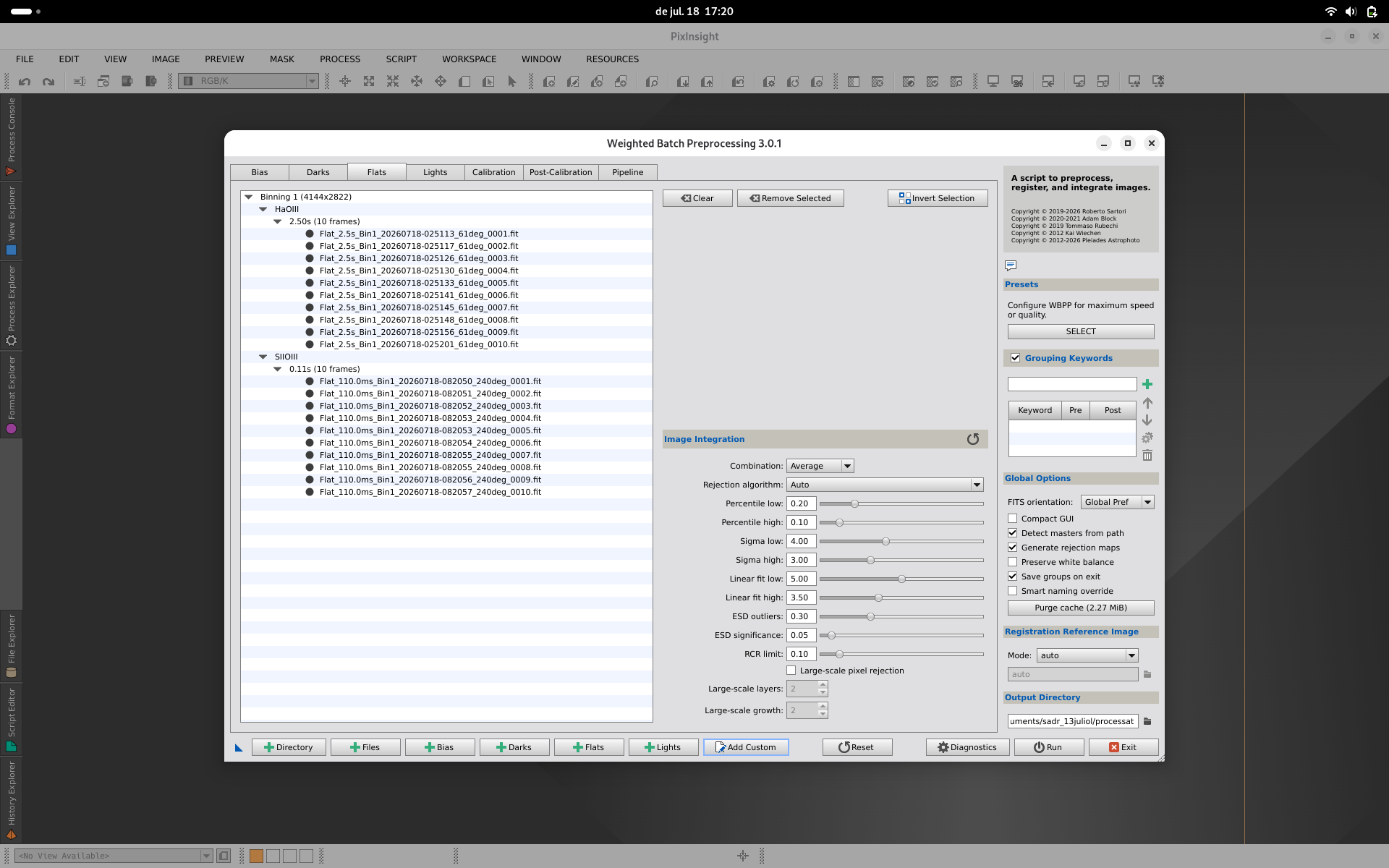

Doncs bé, a continuació aniré mostrant el procés de com vaig configurant-me el processat amb WBPP en PixInsight incorporant tots els fitxers (lights, darks, flats, bias):

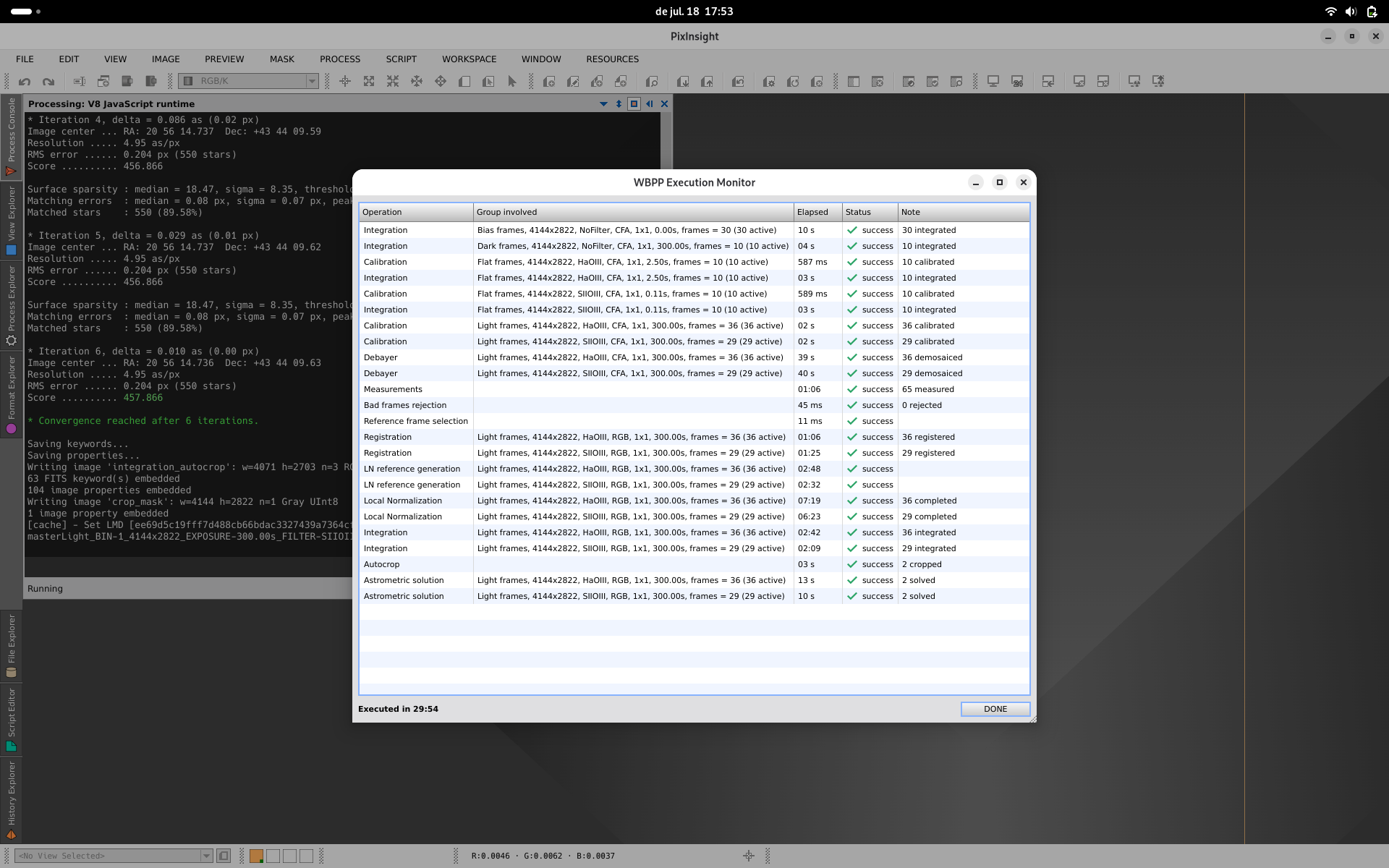

I bé, una vegada finalitzat WBPP veurem aquesta pantalla on ens mostra que ha fet correctament el registrament de cada una de les imatges lights, ha fet correctament la calibració agafant els flats dels diferents filtres amb els lights del corresponent filtre, i finalment fa l'apilat (o integració com diu WBPP) i no ha presentat cap error:
INICIEM EL PROCESSAT LINEAL
I bé, una vegada WBPP ha finalitzat, tindrem les dos imatges master light. Per defecte WBPP genera els dos master light originals i els master lights amb "autocrop" o autoretallats, ja que si hi ha un poc de deriva o un xicotet moviment en l'autoguiat durant tota la nit, els marges de les imatges lights poden no coincidir o tindre algunes xicotetes diferències o zones sense informació, i WBPP ja retalla automàticament això. I jo sempre agafe aquestos master light retallats.

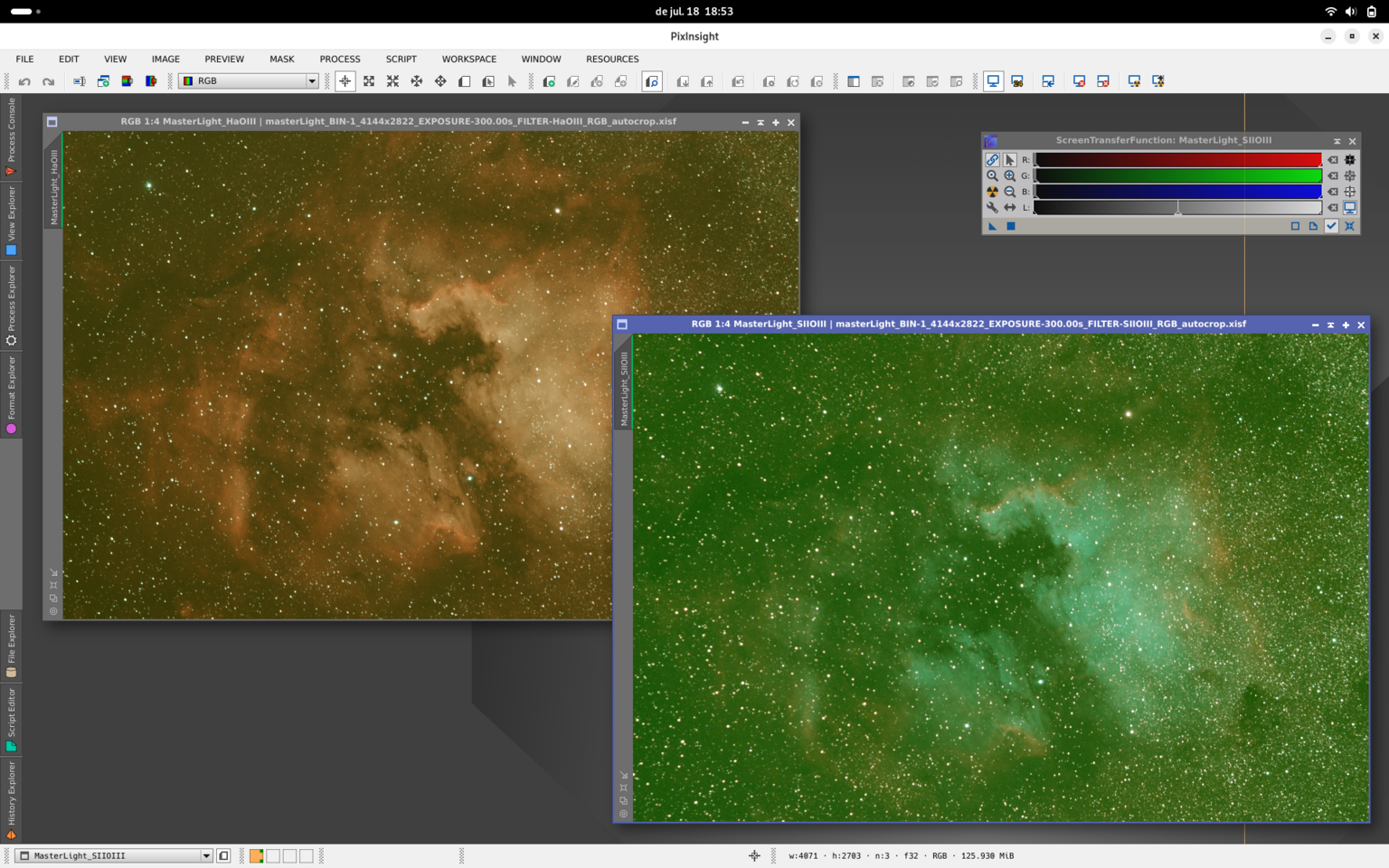

Ací veiem els dos master light, el del filtre HaOIII i el del filtre SIIOIII:

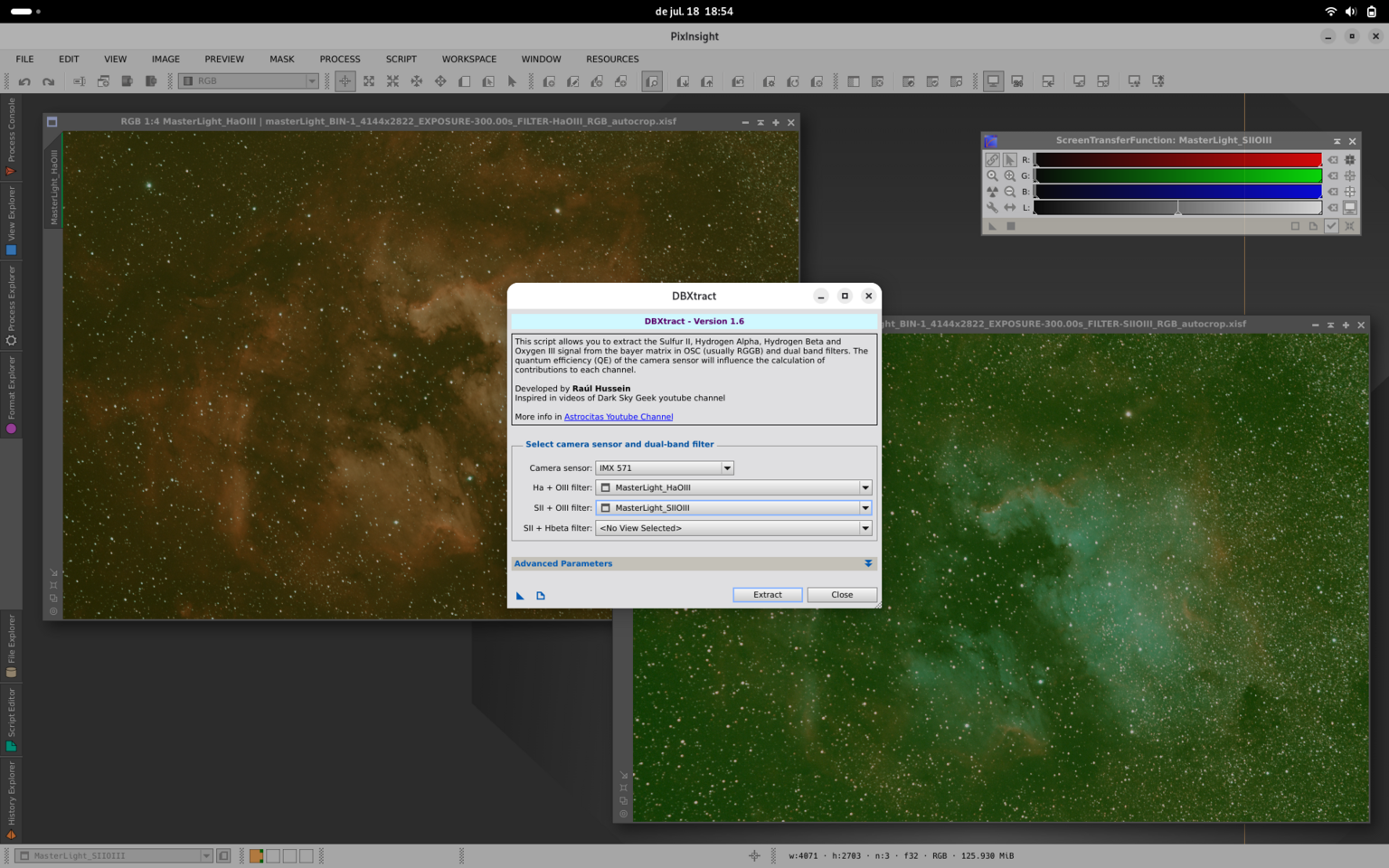

Ara obrim l'script DBXtract i li direm quina és la imatge que hem generat amb el filtre D1 (HaOIII) i quina és la del filtre D2 (SIIOIII) així:

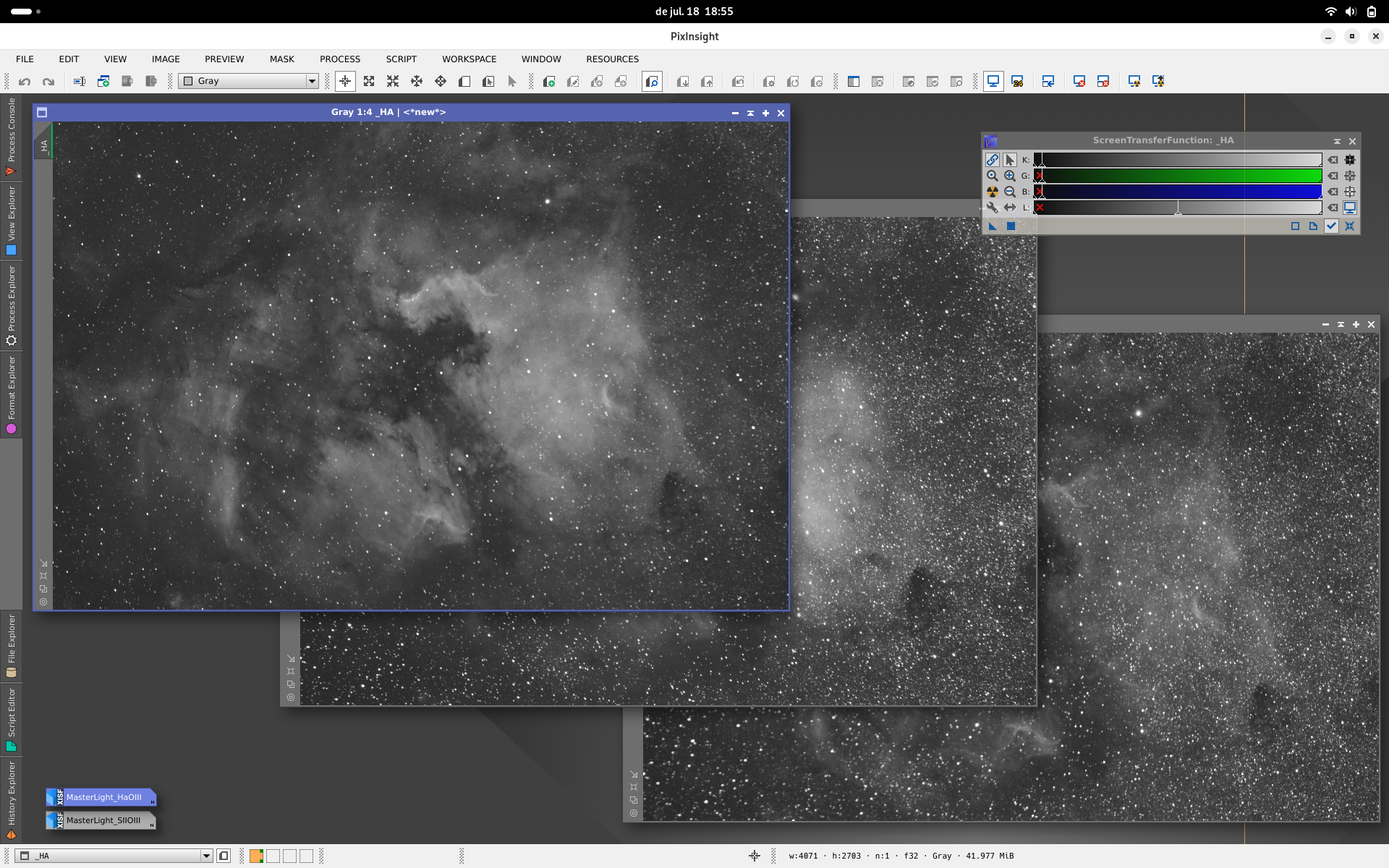

I obtindrem tres imatges noves, en monocromo: la imatge amb la informació de l'Hidrogen alpha, una altra imatge amb la informació de l'Oxigen III i finalment una altra imatge amb la informació del Sofre II:
PALETA HUBBLE

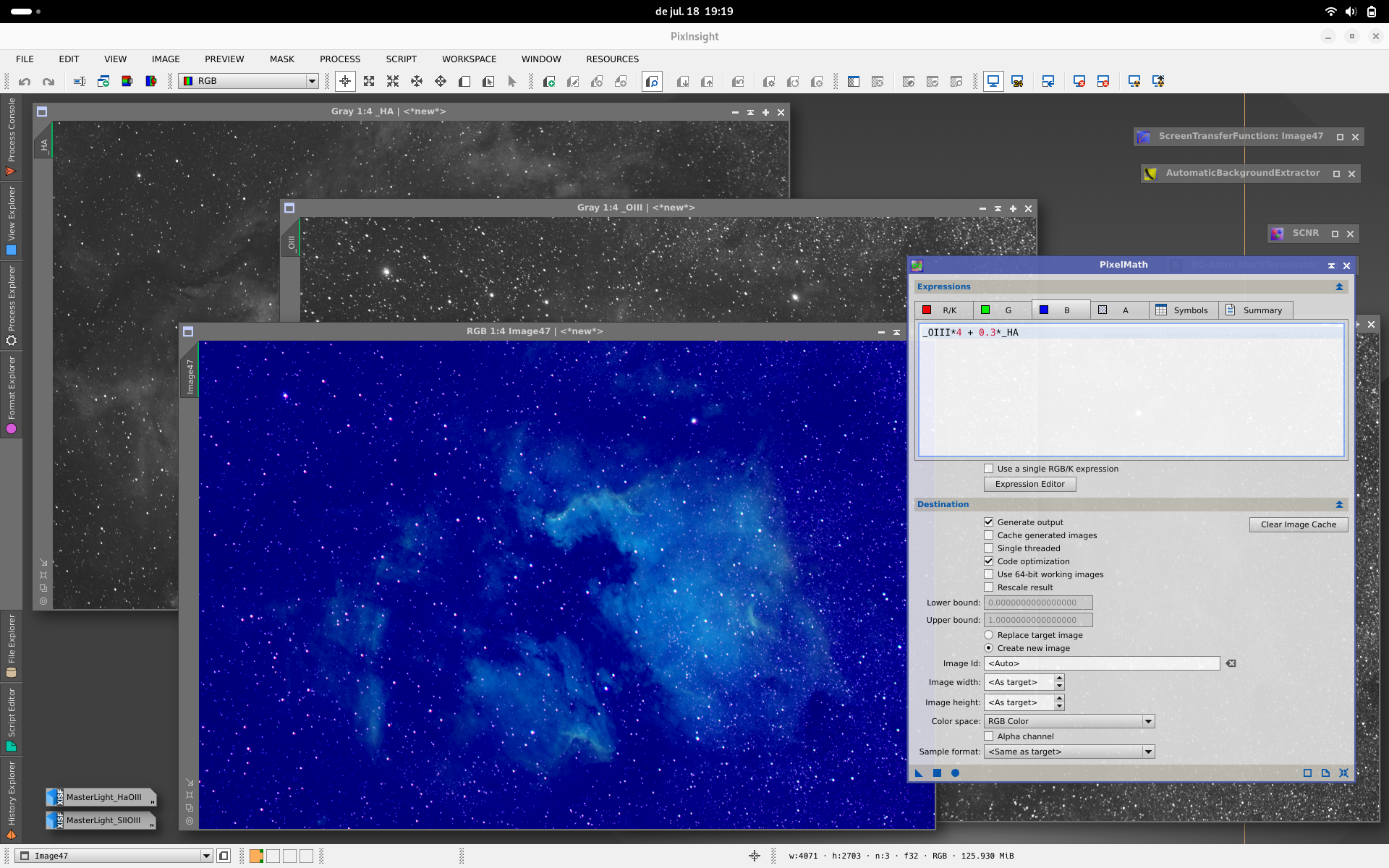

He volgut provar la paleta SHO o paleta Hubble amb aquesta nebulosa, i ho he fet amb el procés Pixel Math perquè podem afinar i redefinir la paleta amb més detall. He fet:
R = SII
G = 0.7*Ha
B = OIII*4 + 0.3*Ha
De manera que intentaré treure tonalitats blaves en NGC7000. De moment el resultat generat per Pixel Math és:

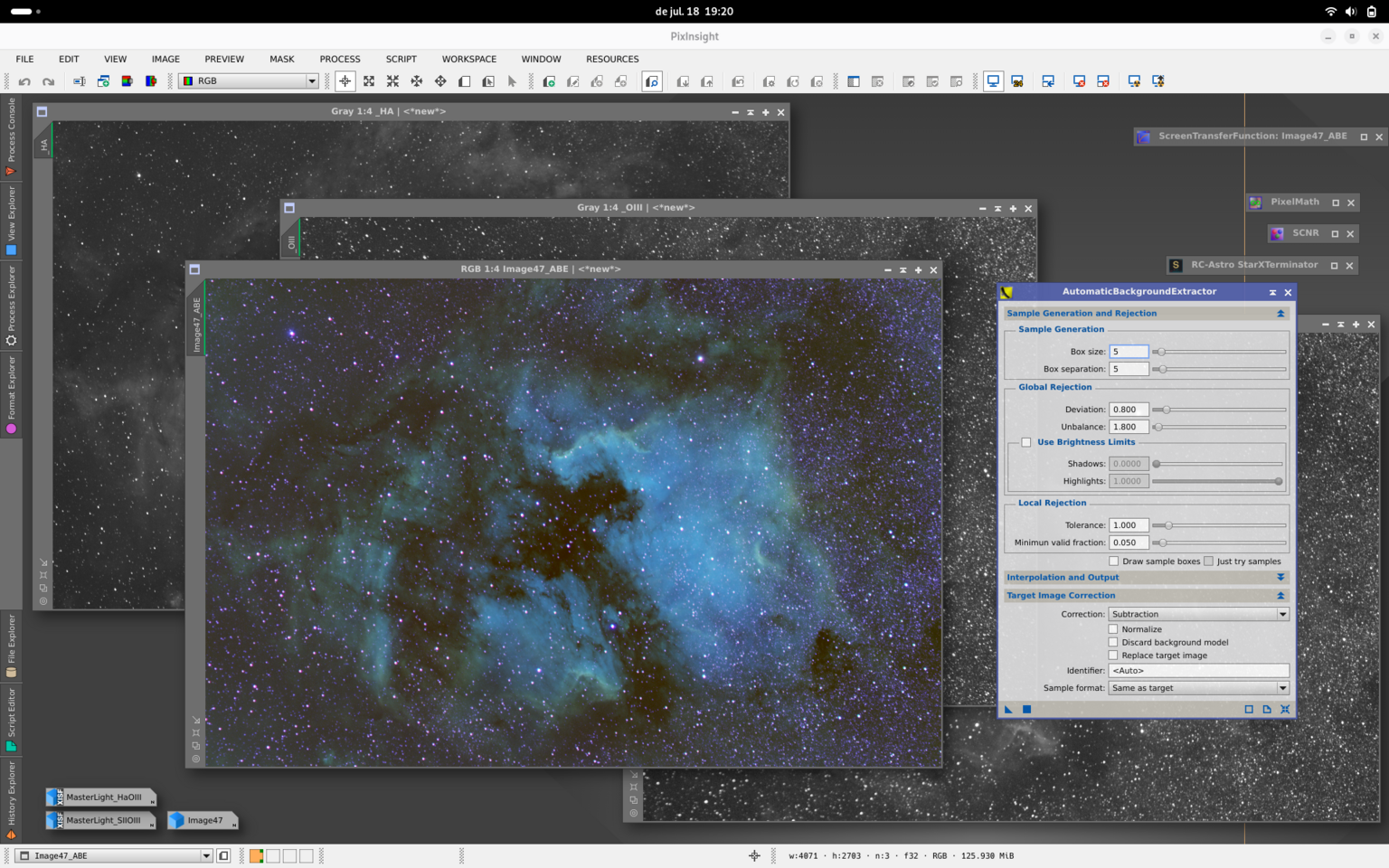

I ara neutralitzarem el fons còsmic i llevarem les tonalitats blaves del fons amb el procés Automatic Background Extractor (ABE) i queda així:

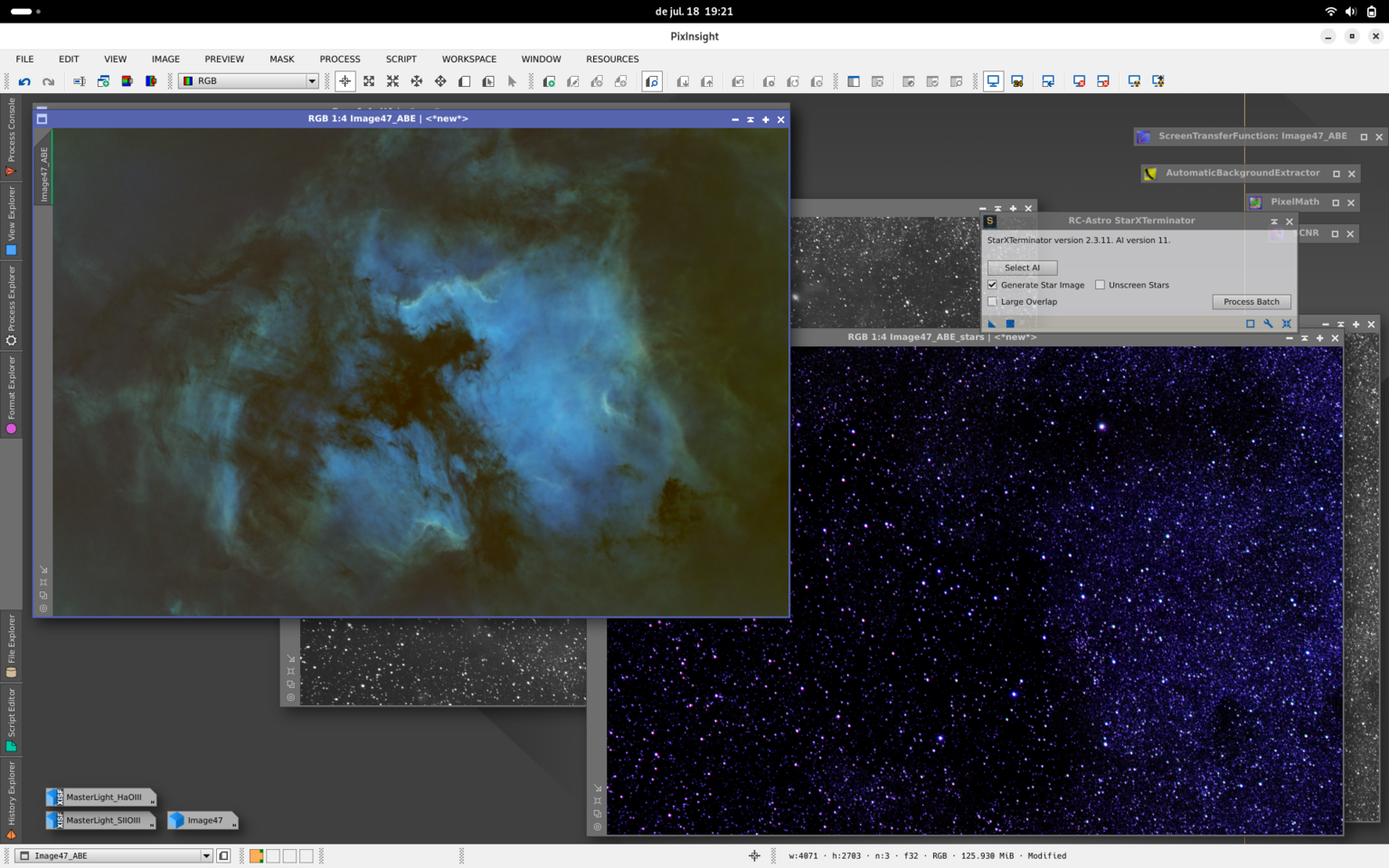

Ara, en el meu ordre del meu fluxe de processos, faig StarXTerminator per a separar la nebulosa de les estreles, i queda molt bé:

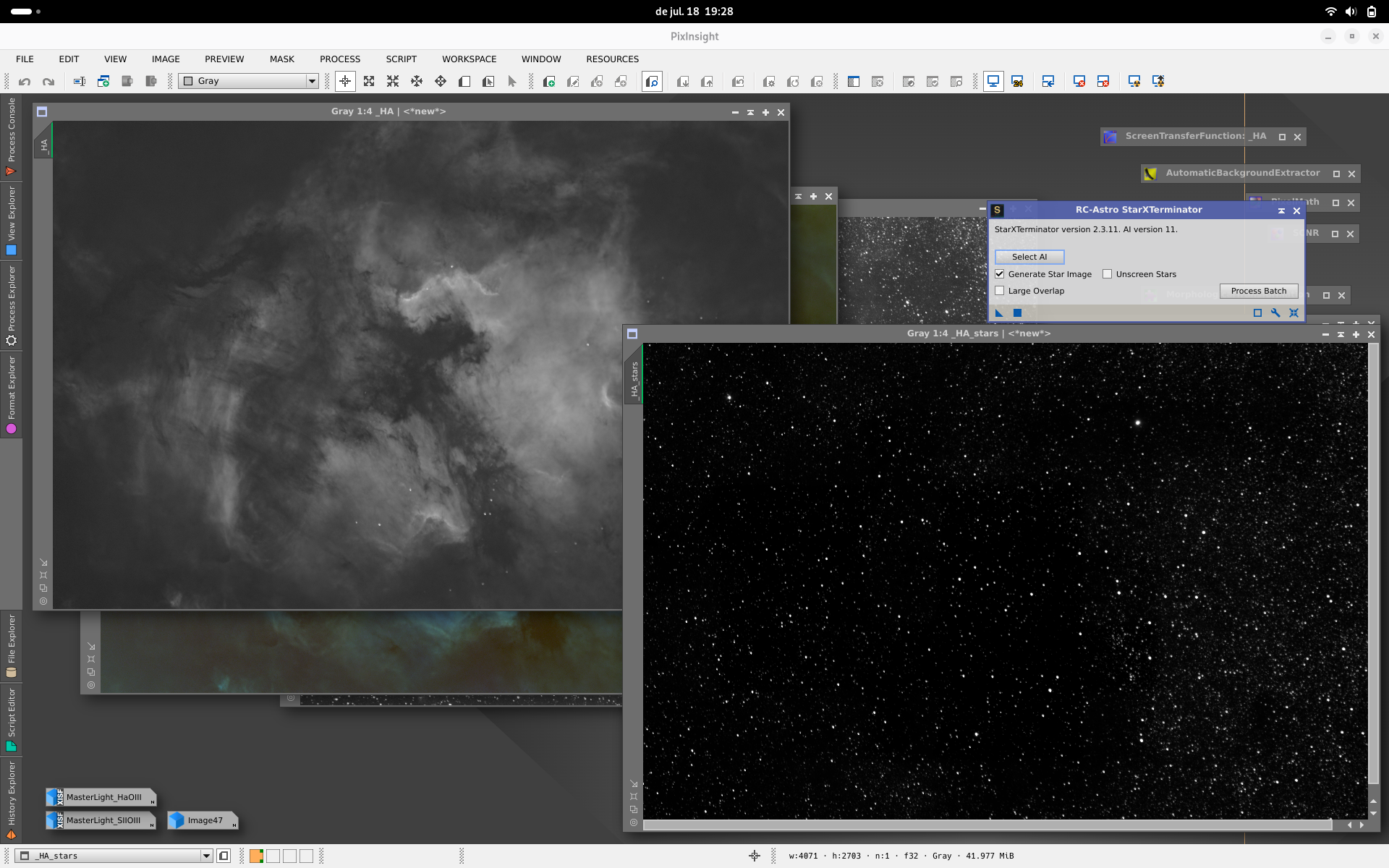

I ara tornaré a passar-li el procés StarXTerminator de la imatge monocroma de l'Hidrogen Alpha, així tindré ahí unes estreles més netes i sense tonalitats de color:

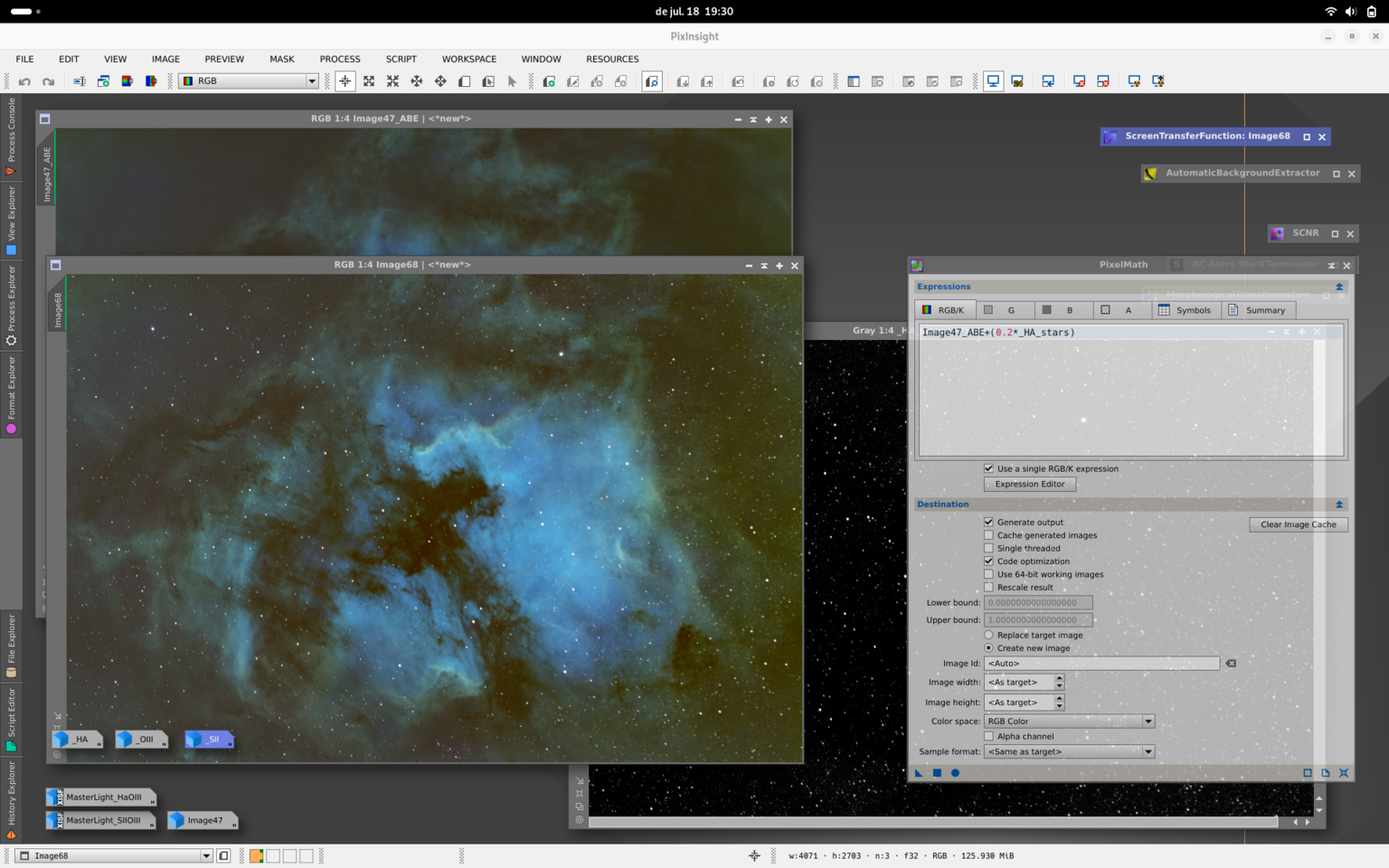

I ara recuperaré les estreles en la imatge de la nebulosa sense estreles (Image47_ABE) incorporant-li les estreles que he separat en el pas anterior de la imatge d'Hidrogen alpha. Ho faré sumant-les amb Pixel Math de la següent manera:
Image47_ABE+(0.2*_HA_stars)
I el resultat queda molt bé:

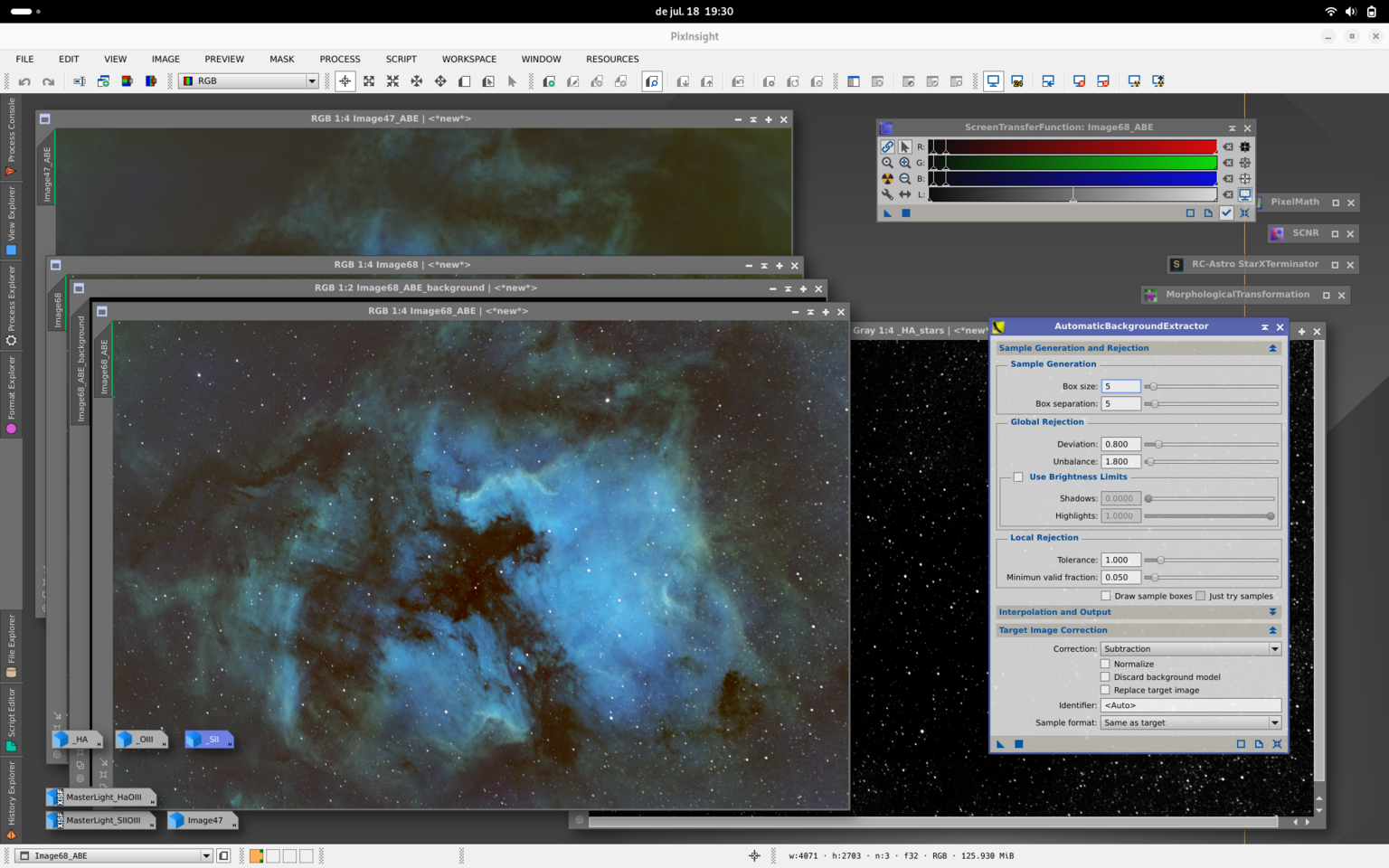

Torne a passar-li el procés Automatic Background Extractor:

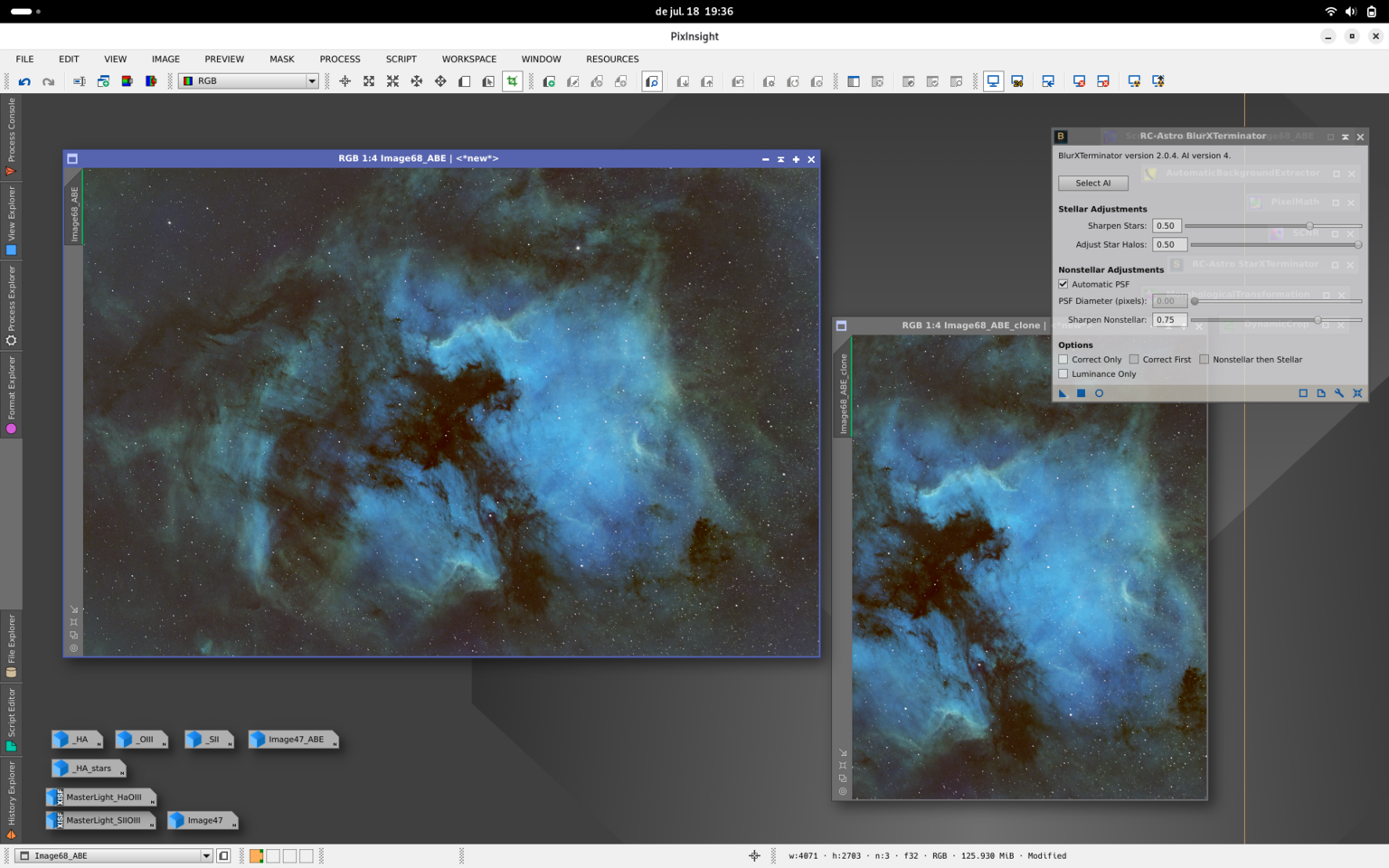

Ara milloraré les estreles amb el procés BlurXTerminator, i ho fa realment bé

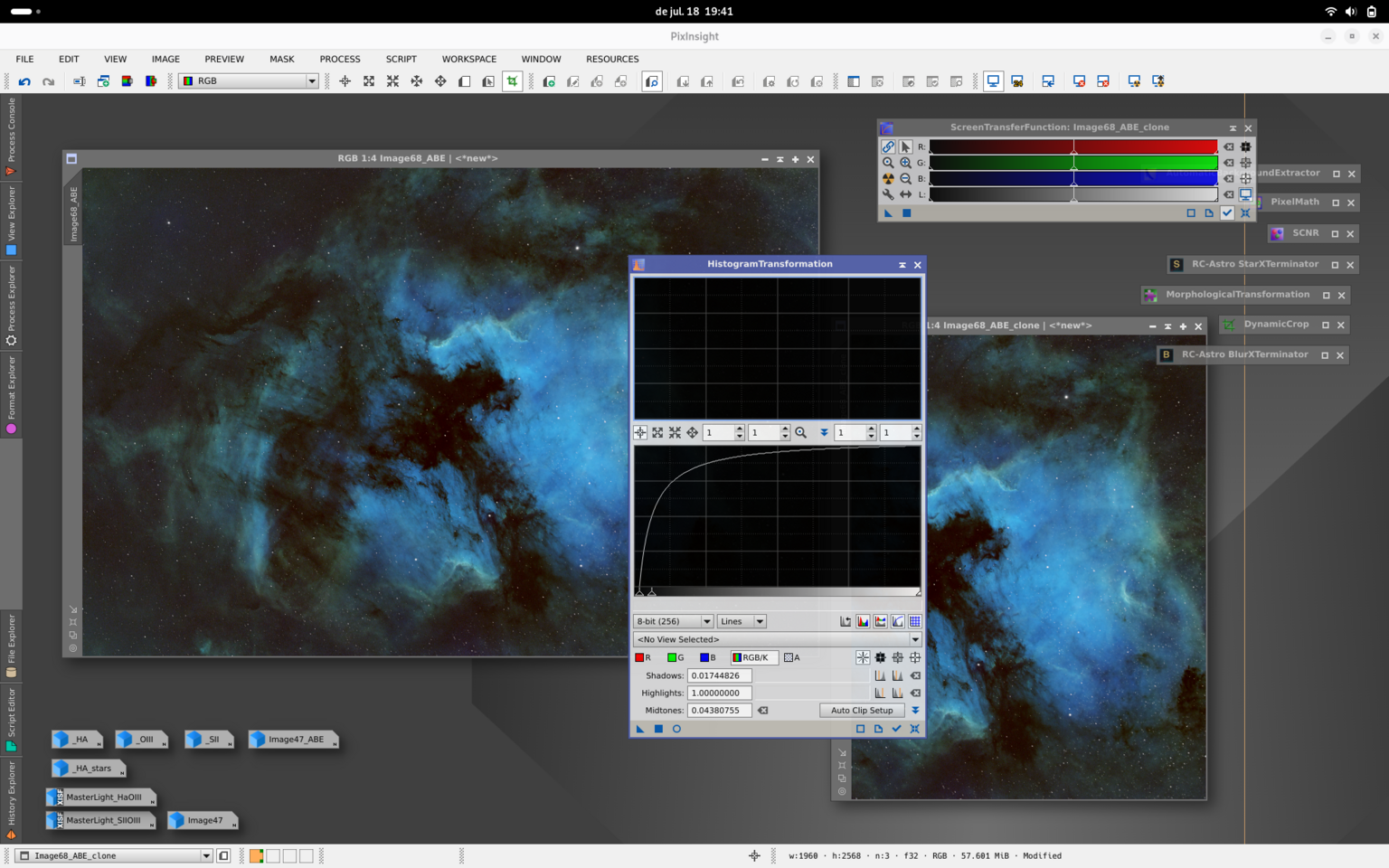

Ara farem l'estirat final i la imatge passarà a ser no lineal. Faig l'estirat amb el procés Histogram Transformation i la enfosquiré una miqueta, de manera molt molt molt subtil, d'aquesta manera guanye color negre en el fons, i crec que m'agrada molt més perquè és més realista:

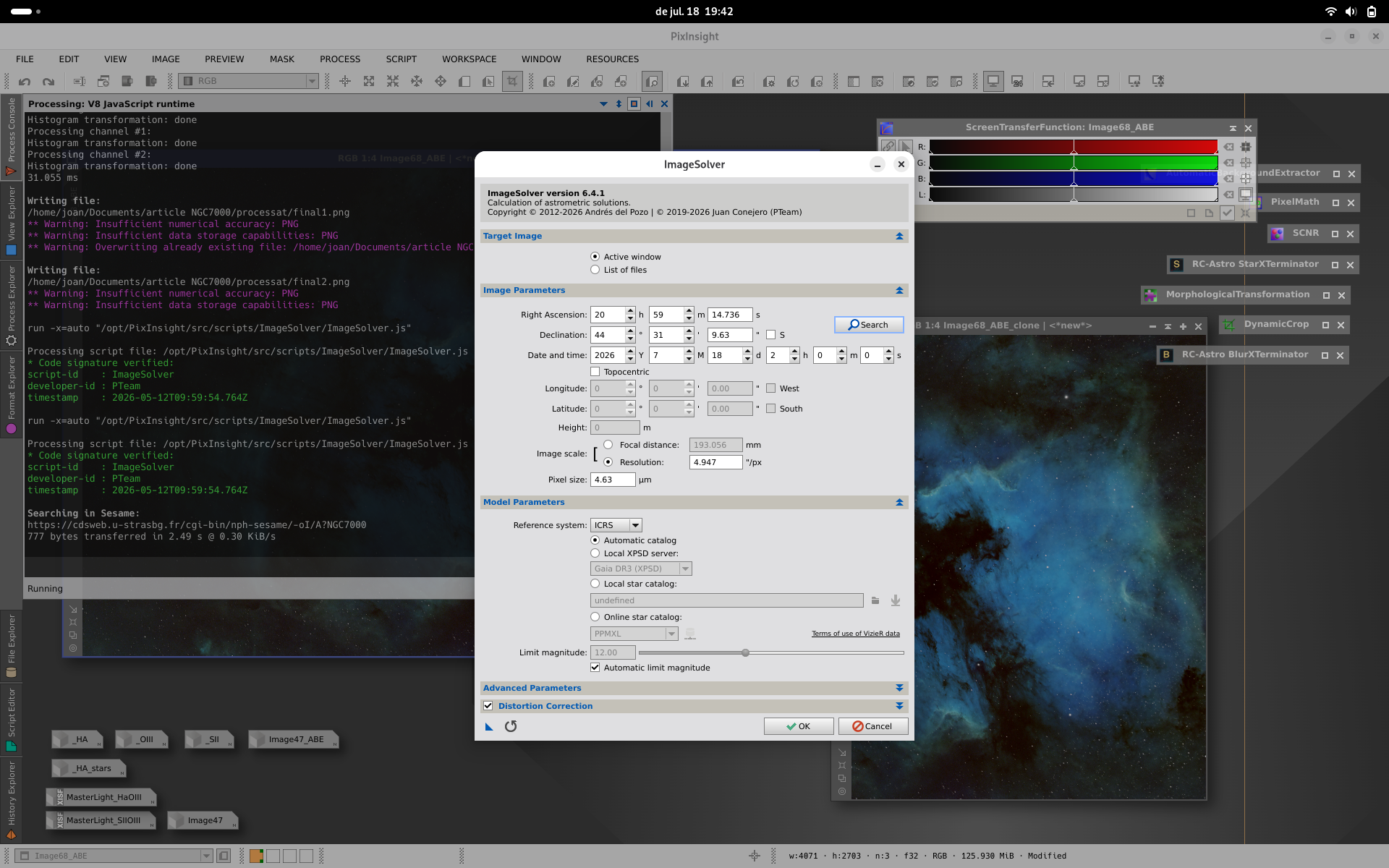

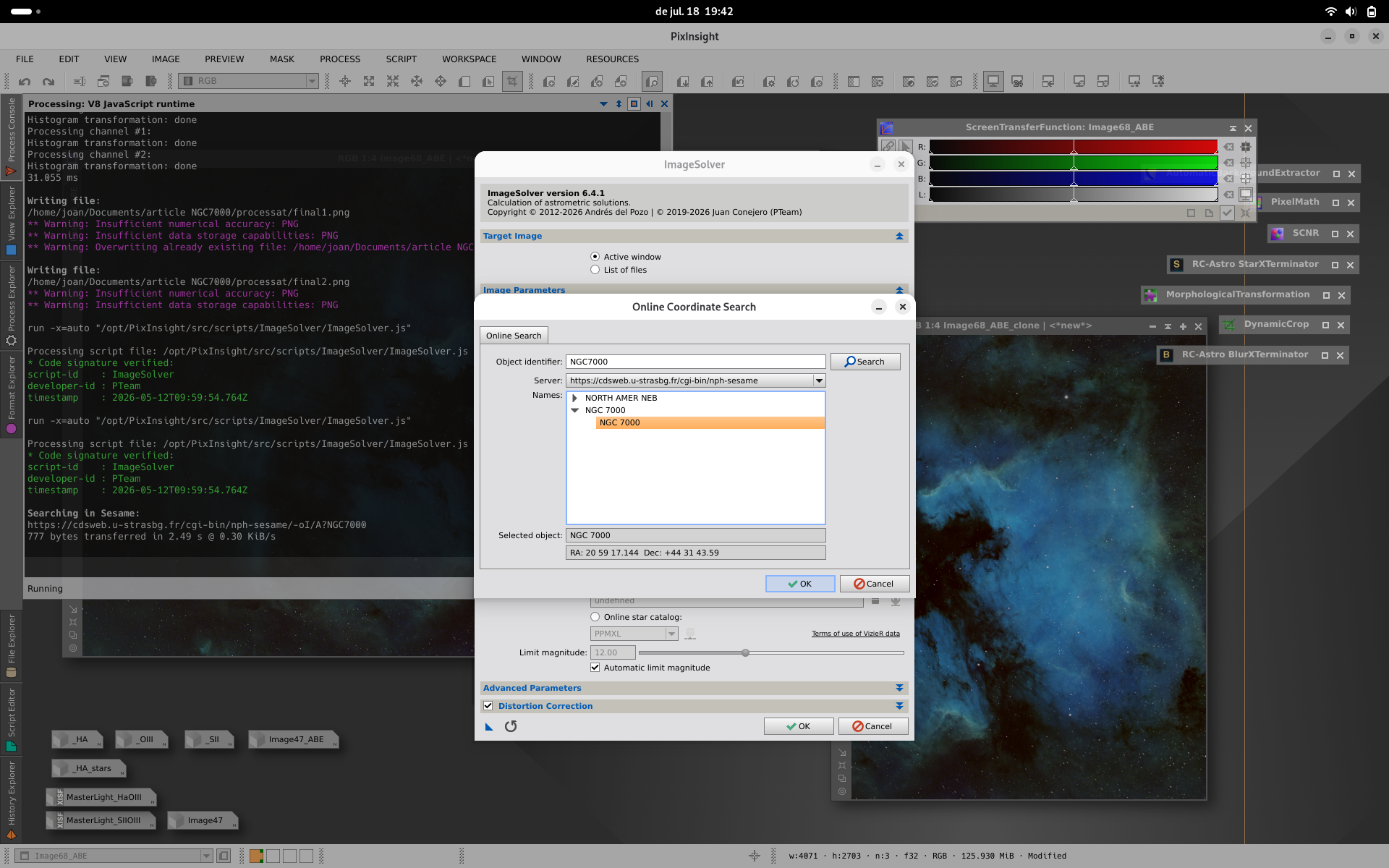

I ara faig el plate solving perquè m'agrada sempre afegir anotacions de tots els objectes còsmics que va detectant a la imatge. Obrirem l'script d'astrometria Image Solver i li indicarem que es tracta de la nebulosa NGC7000:
Li especifiquem la data completa, la grandària del pixel i la resolució per ajudar-li a reconèixer la regió del cel:

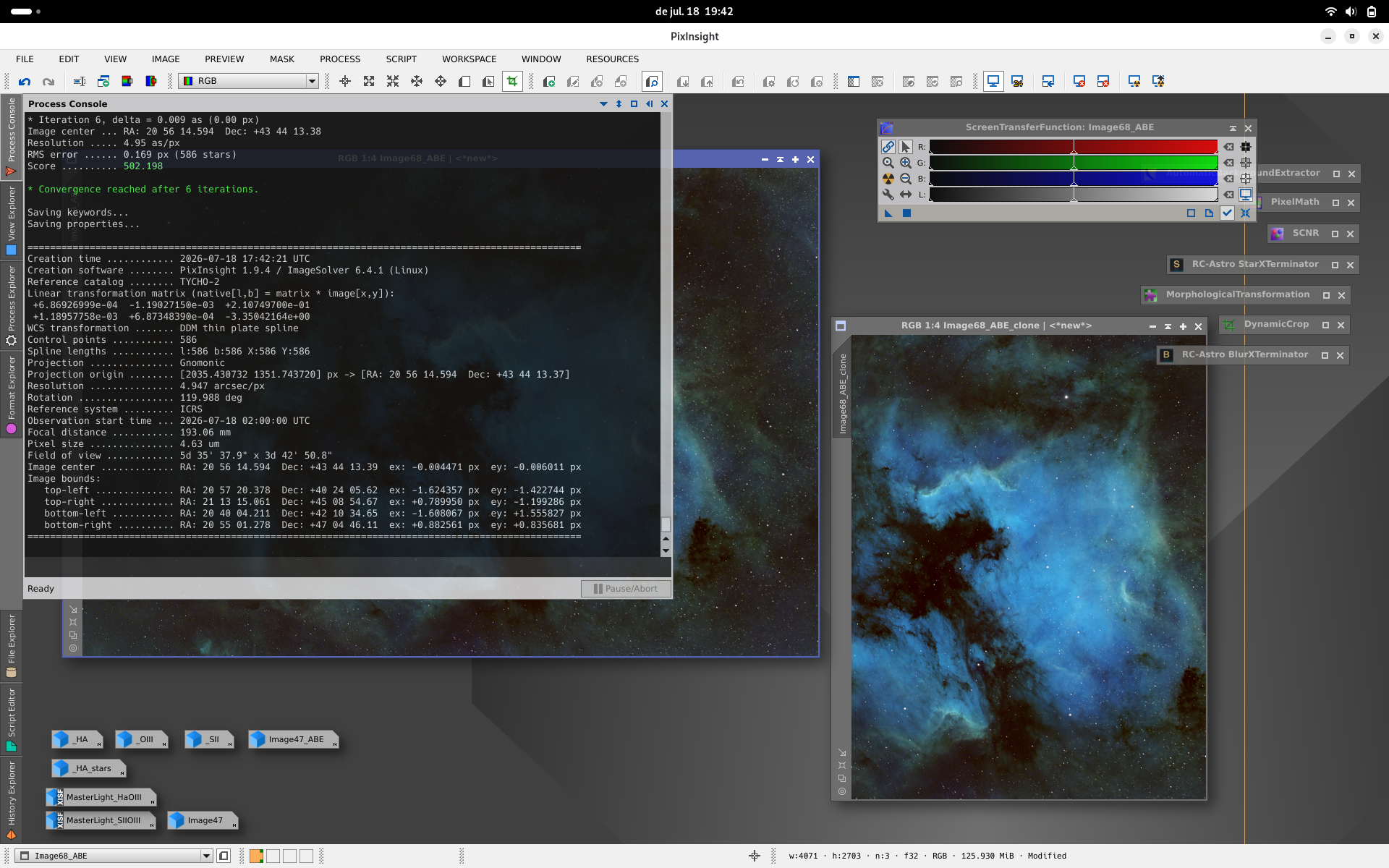

I molt ràpidament ja em fa la resolució de plaques i ja sap on estem:

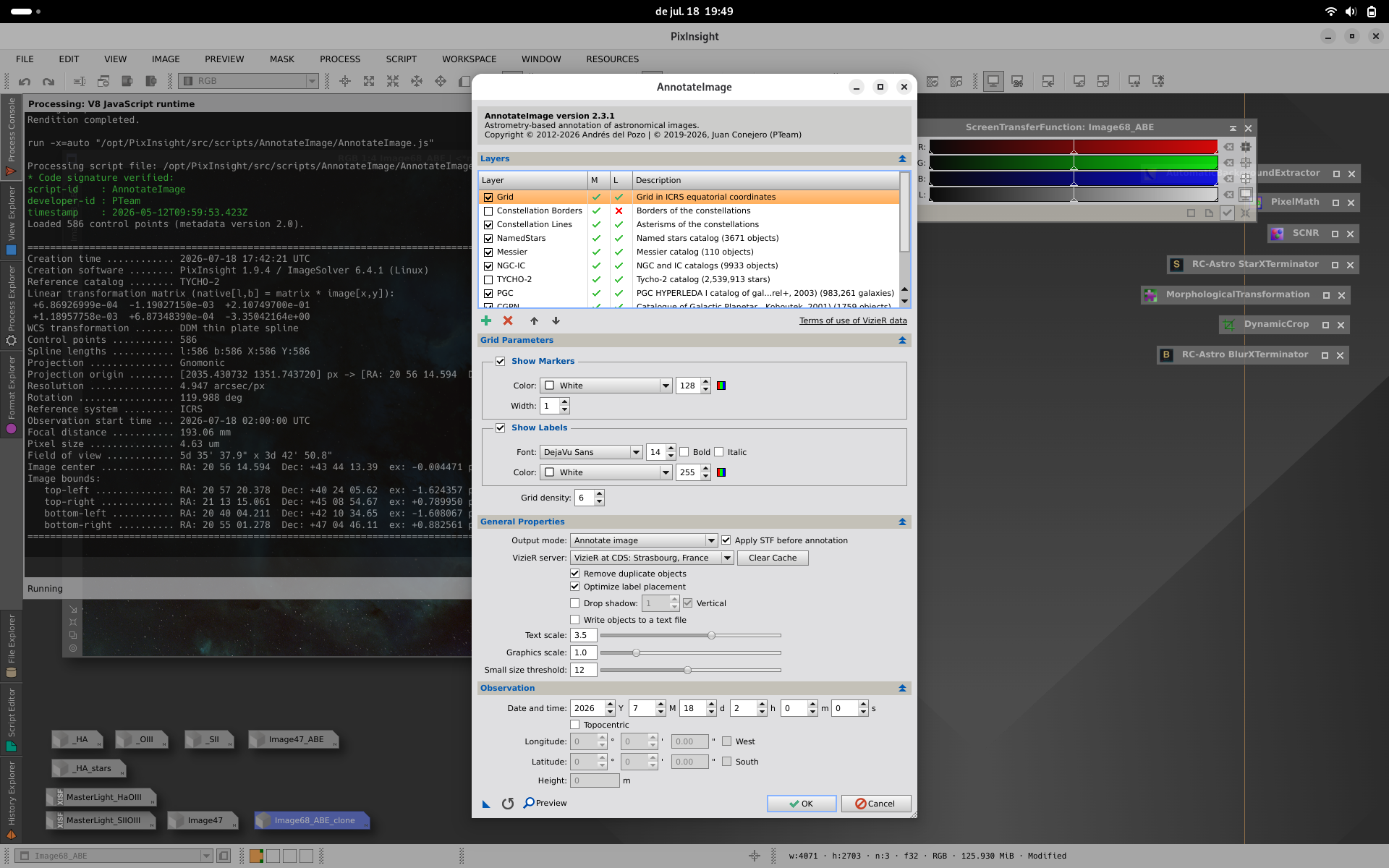

Finalment anem a l'script d'astrometria Annotate Image i activem aquells objectes que volem que analitze en la nostra astrofotografia:

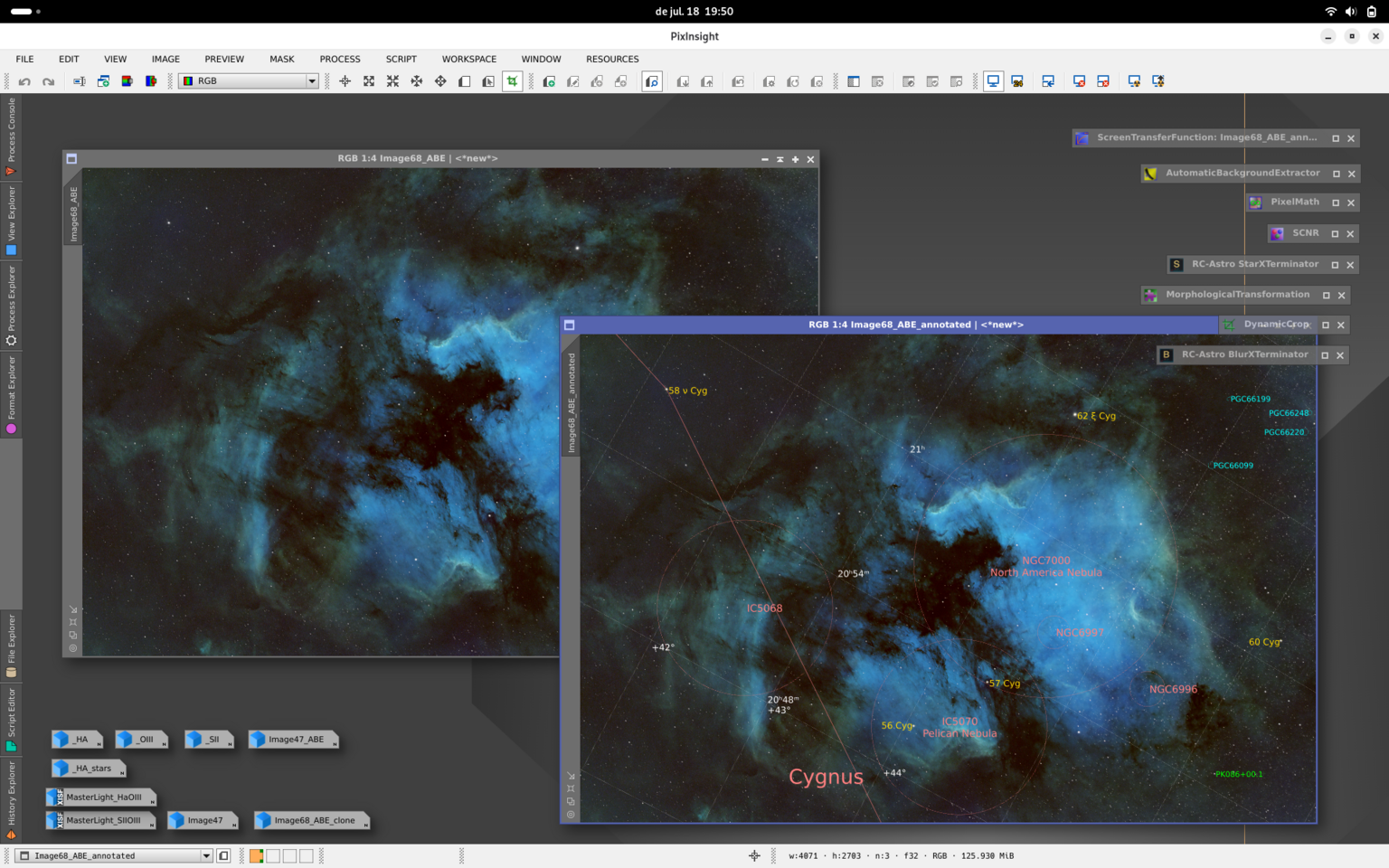

I ja ho tenim fet. Queda molt molt bé, i amb eixe color blau em resulta molt exòtic veure NGC7000 en paleta SHO:
RESULTAT
I ja ho tinc. Ací està la foto final de la nebulosa de Nord d'Amèrica, NGC7000, amb la paleta SHO, tal i com he mostrat en aquest pas a pas amb PixInsight:
I ací la imatge amb les anotacions generades pels scripts d'astrometria ImageSolver i AnnotateImage:
