En aquest article t'explique com he capturat i com he processat una regió de l'espai profund que m'agrada molt i que tenim al Zenith durant les nits d'estiu, la constel·lació de Cygnus.
La constel·lació de Cygnus està just en la línia de la Via Làctia, per tant està a una zona densa en estreles i en nebulositats, amb estreles com Deneb i Sadr que estan envoltades de nebuloses molt interessants. I concretament l'estrela Sadr és una de les estreles centrals d'aquesta regió que he volgut capturar i processar amb la paleta SHO.

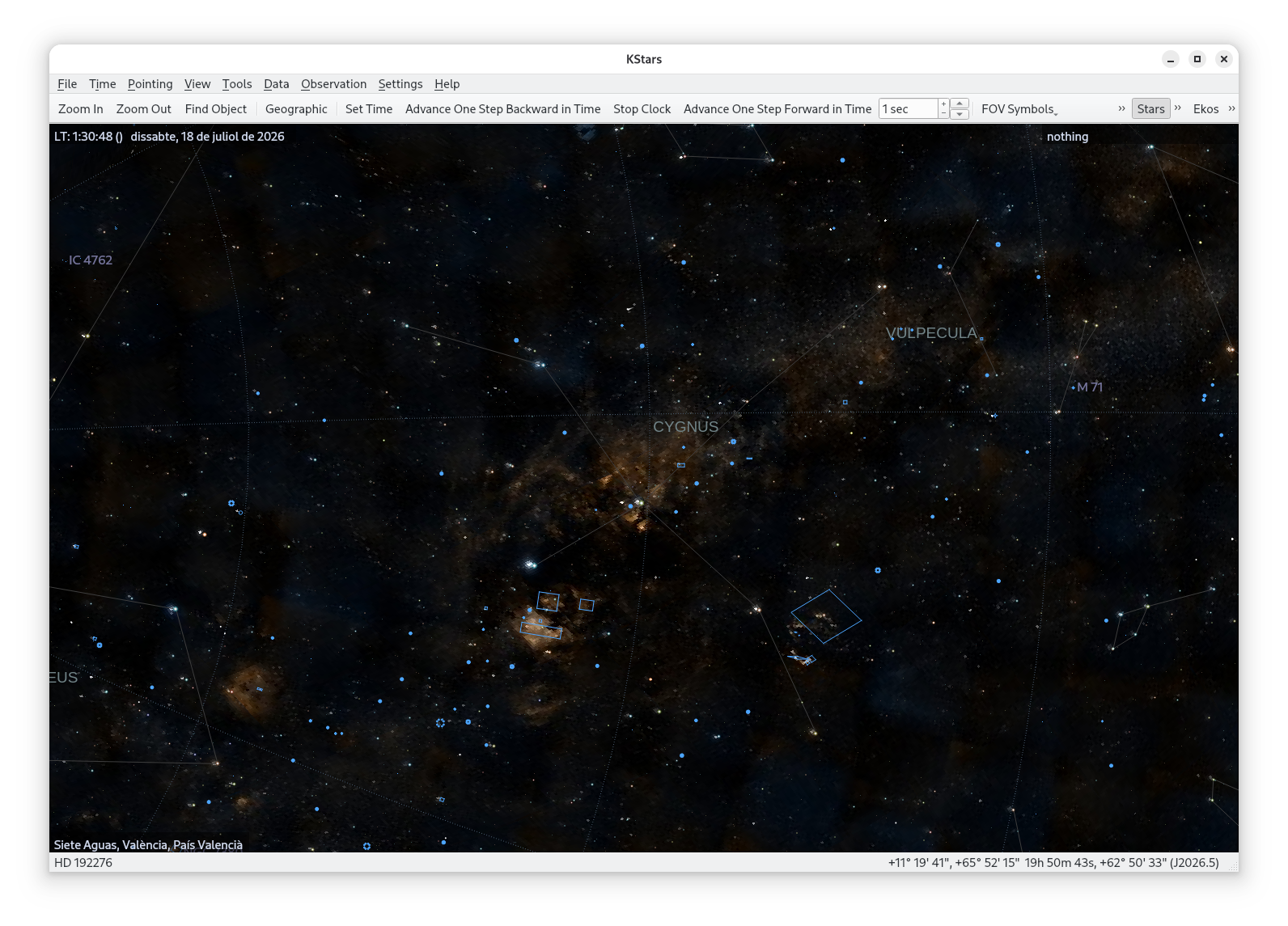

Si et fixes al voltant de Cignus tenim molts objectes astronòmics, on jo destacaria la nebulosa del Vel i la nebulosa de Nord d'Amèrica (NGC 7000):
Doncs bé, anem pas a pas. Primer cal capturar totes les llums, així com fer les tomes de calibració (Darks, Bias, Flats). Començarem capturant els Lights, i ací he fet servir dos filtres multibanda, el D1 HaOIII i el D2 SIIOIII.
REGISTRAMENT, CALIBRACIÓ I APILACIÓ AMB WBPP

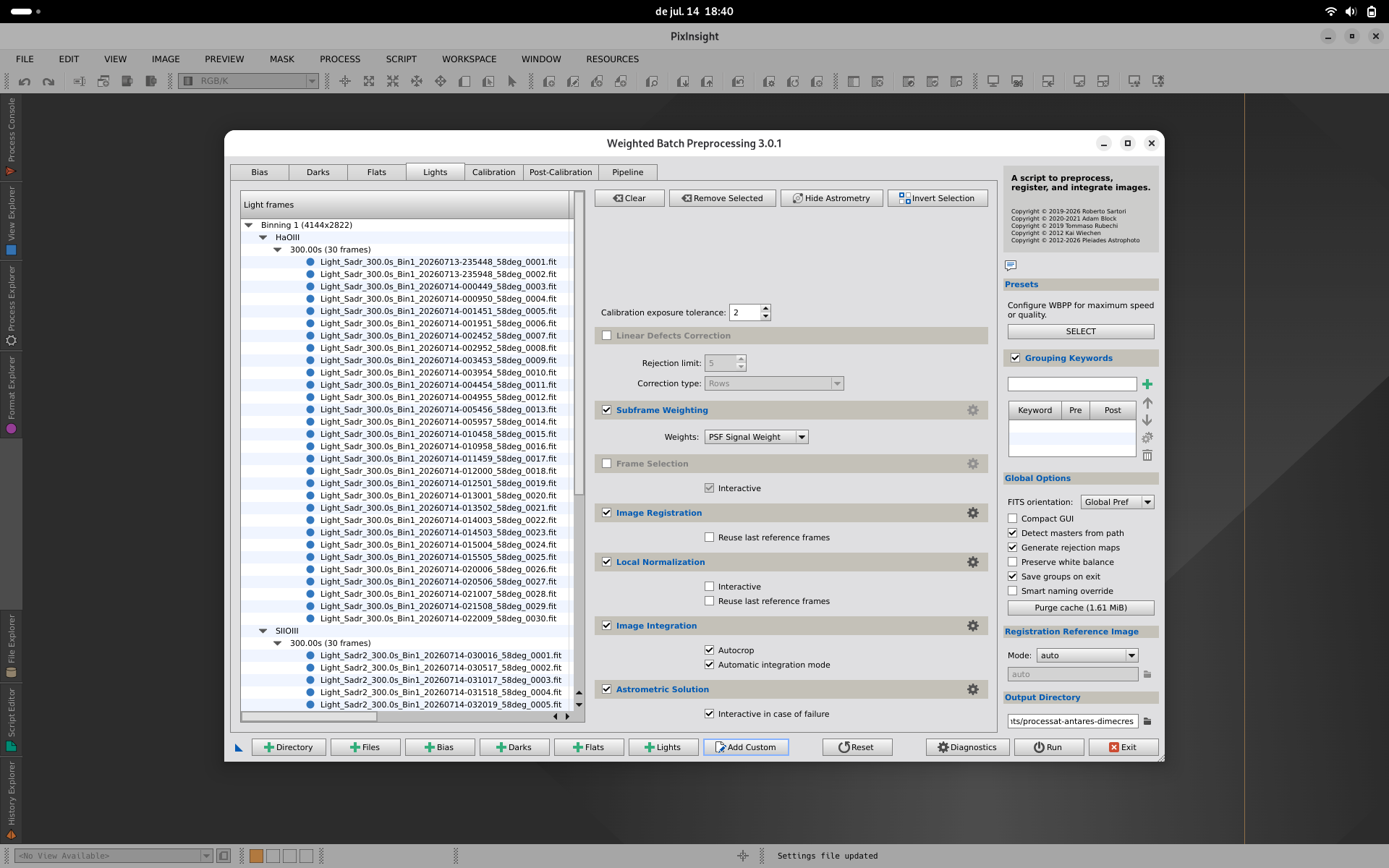

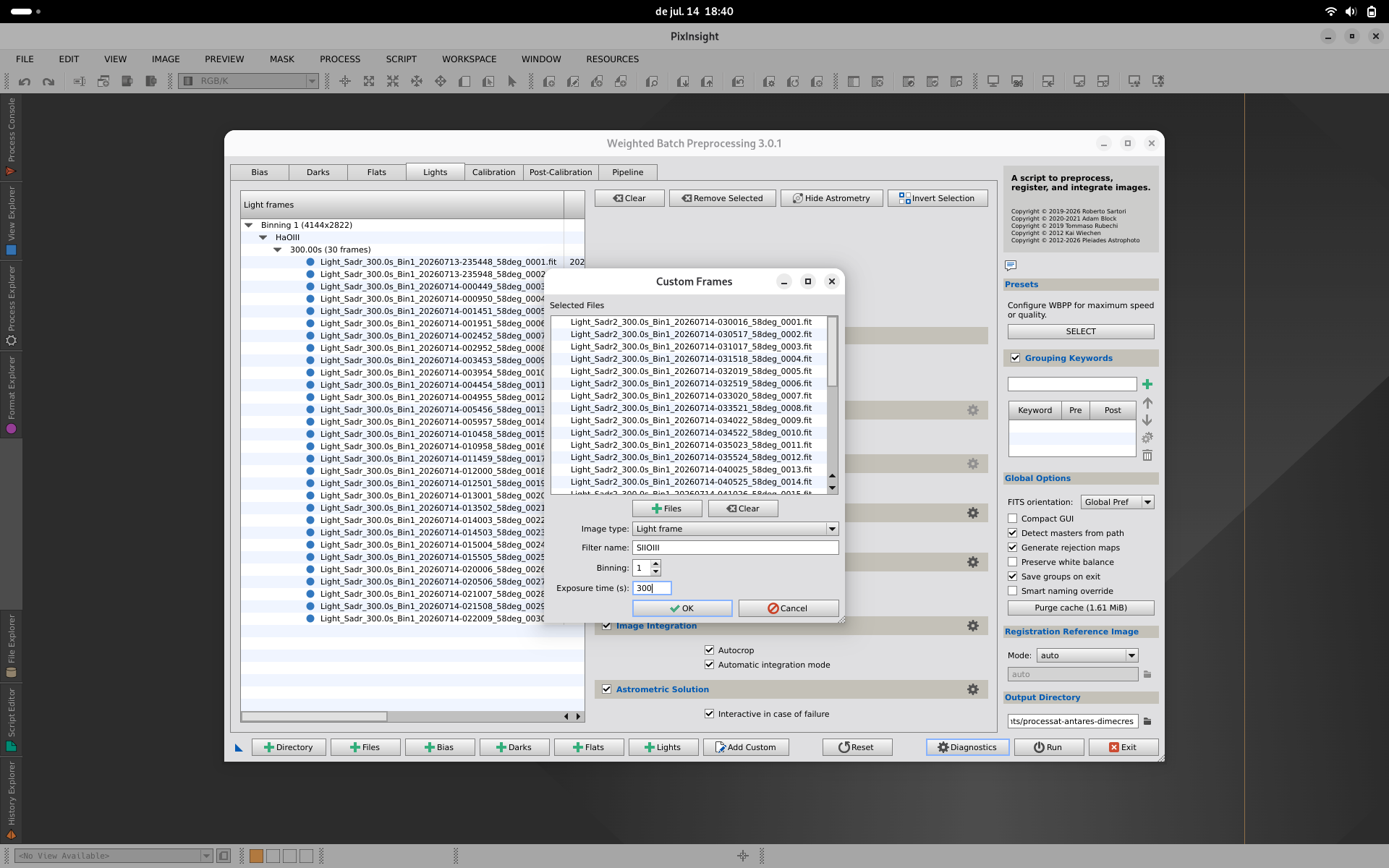

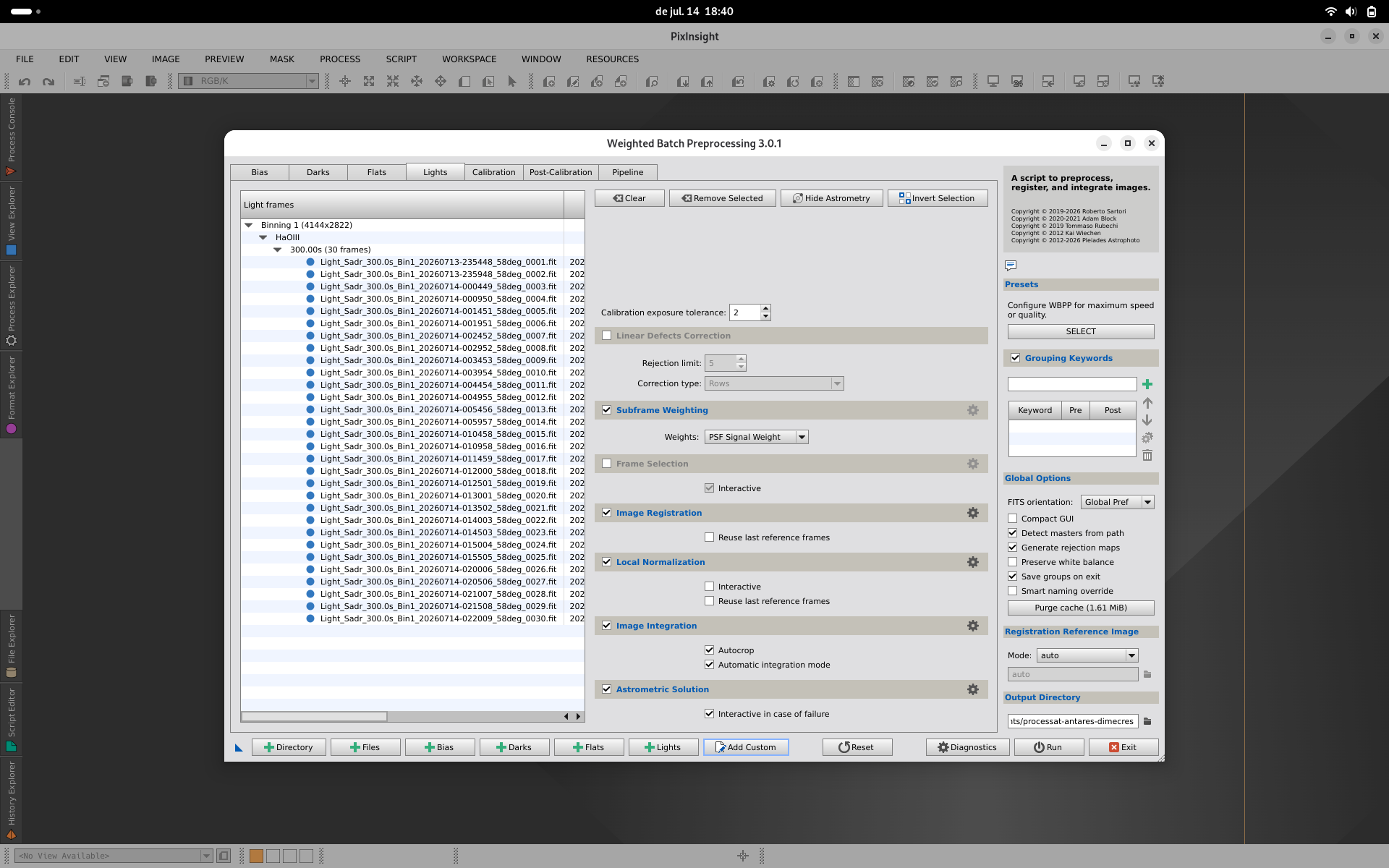

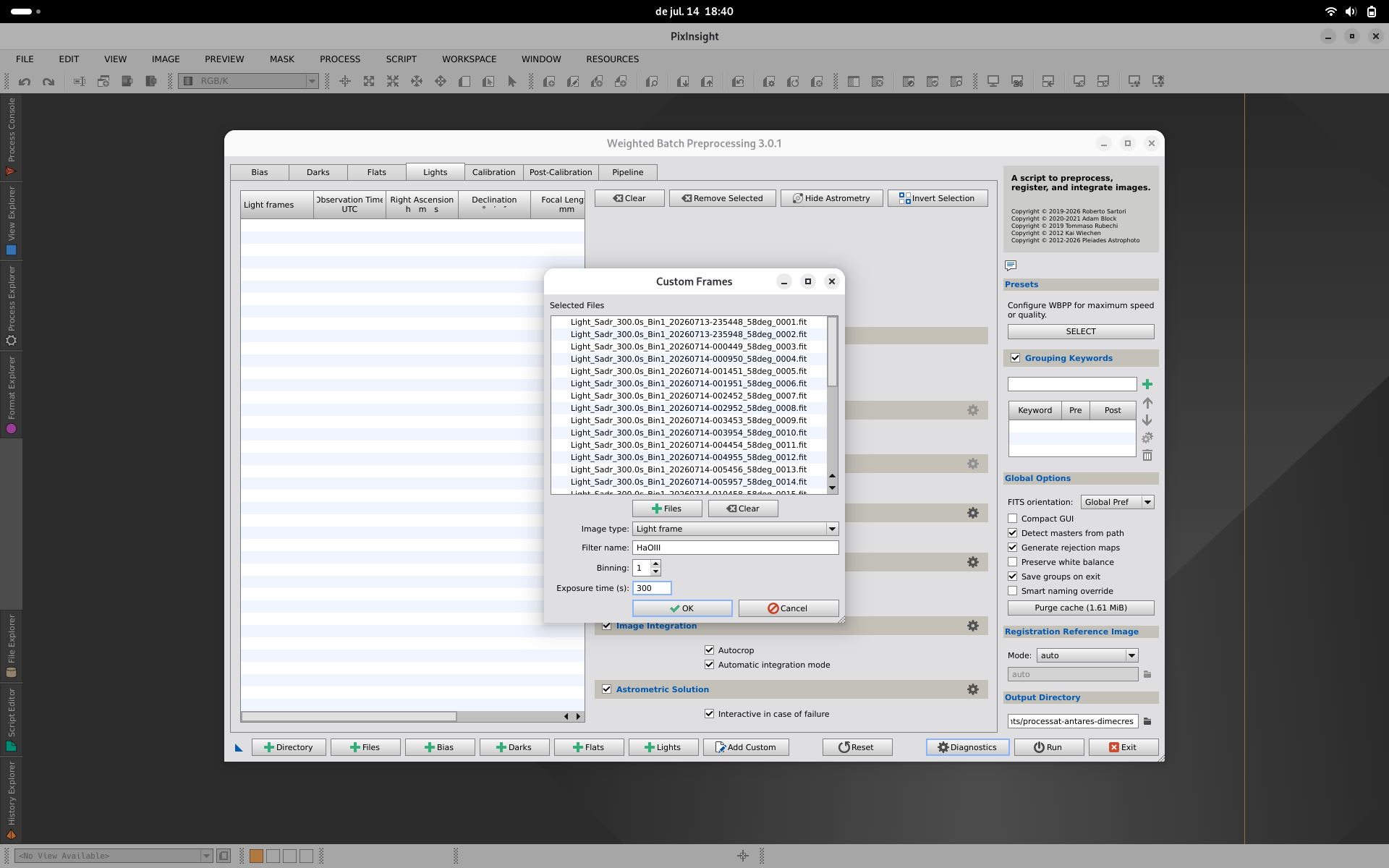

Aleshores obrirem PixInsight, anirem a l'script WBPP i crearem dos lights custom, un per als lights capturats amb el filtre HaOIII i l'altre per als lights capturats amb el filtre SIIOIII:

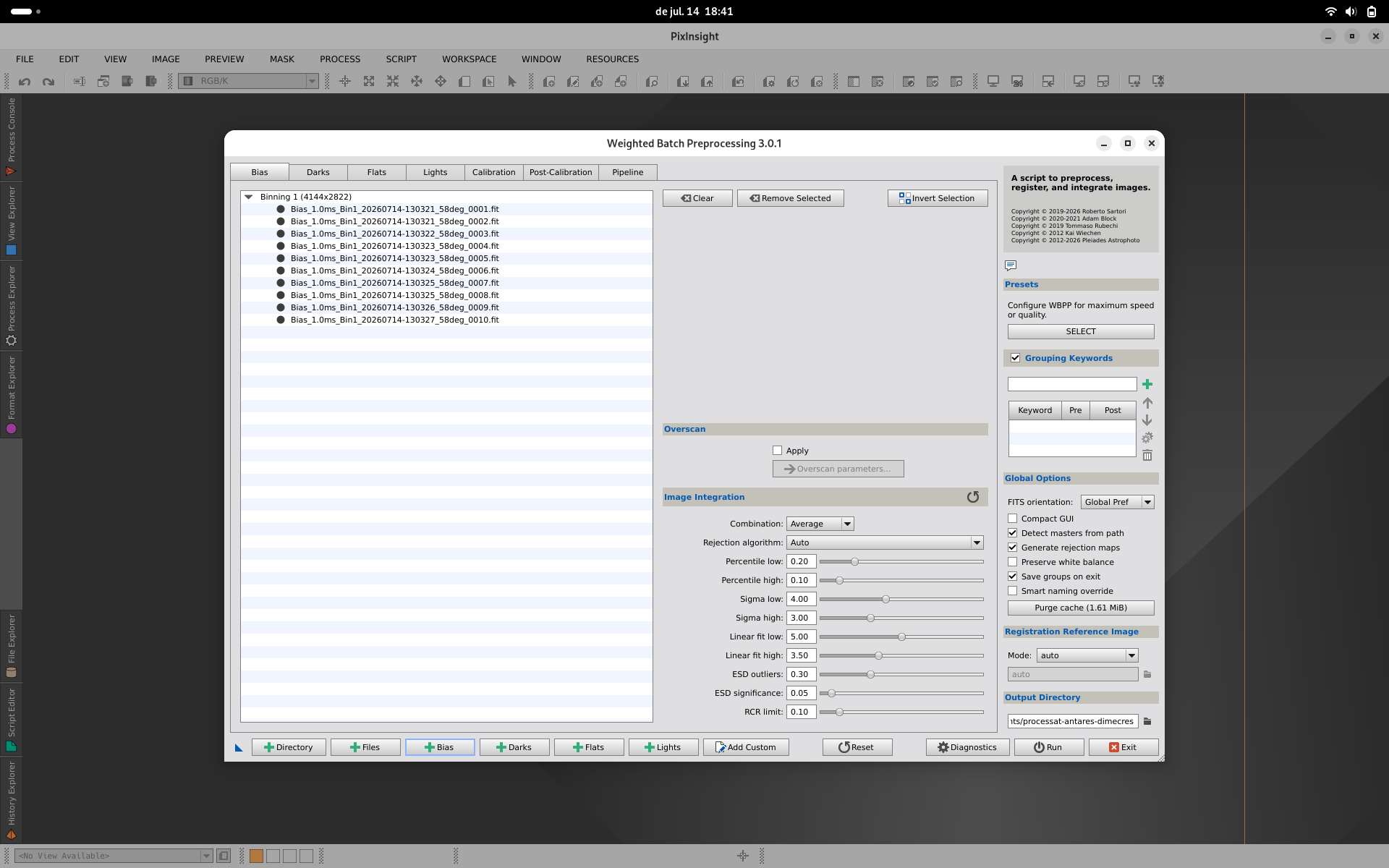

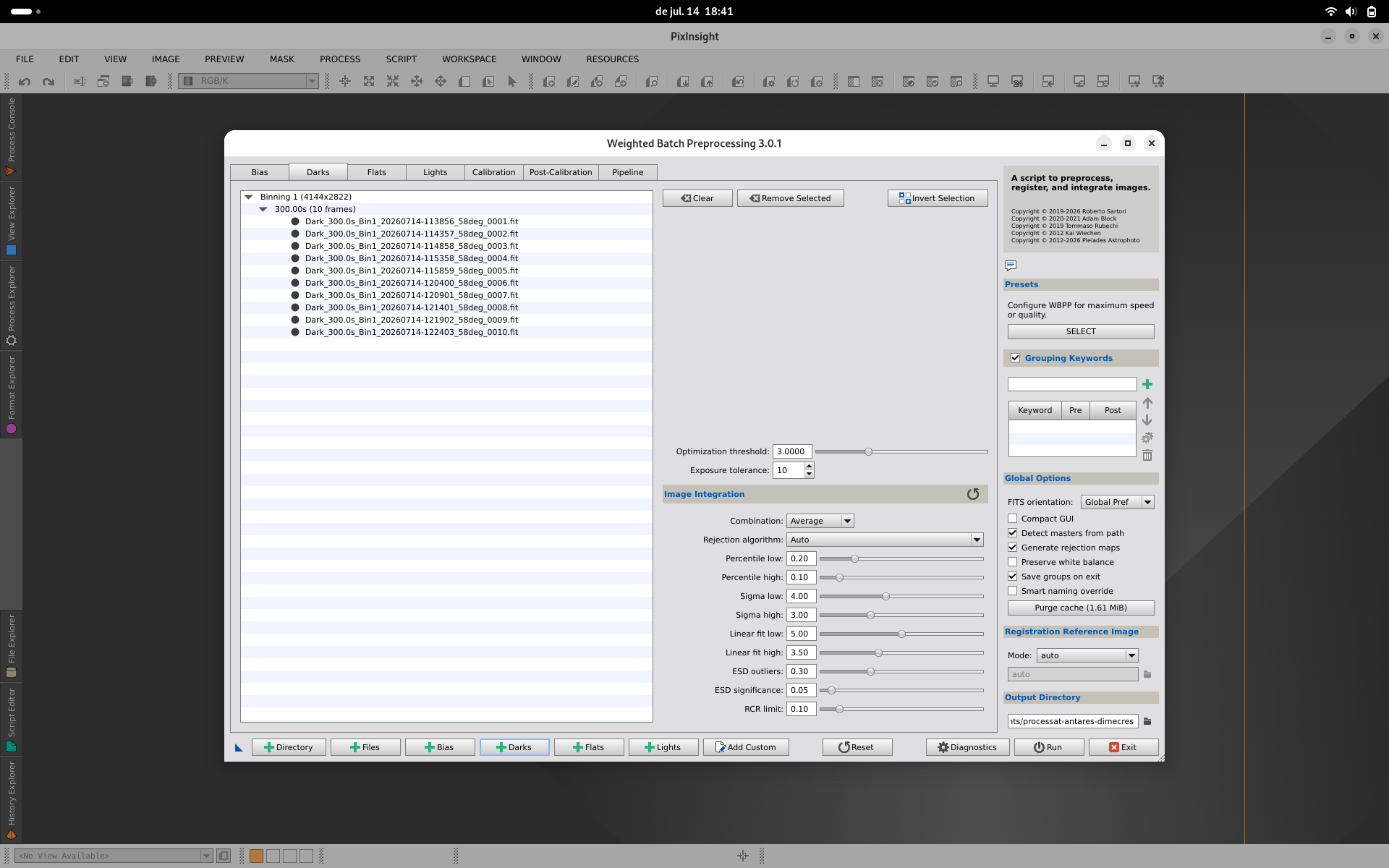

Ara també anem configurat els bias i els darks:

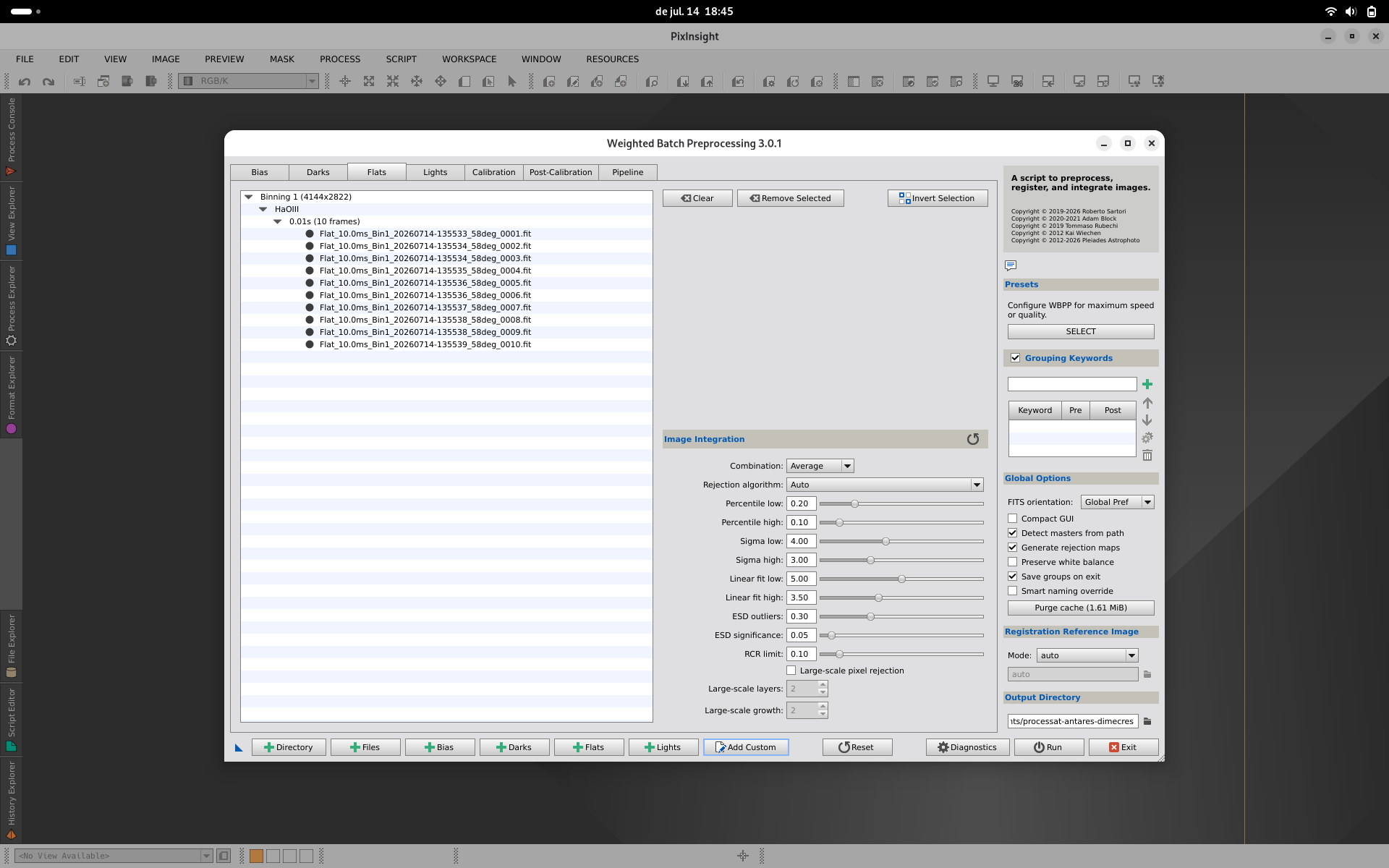

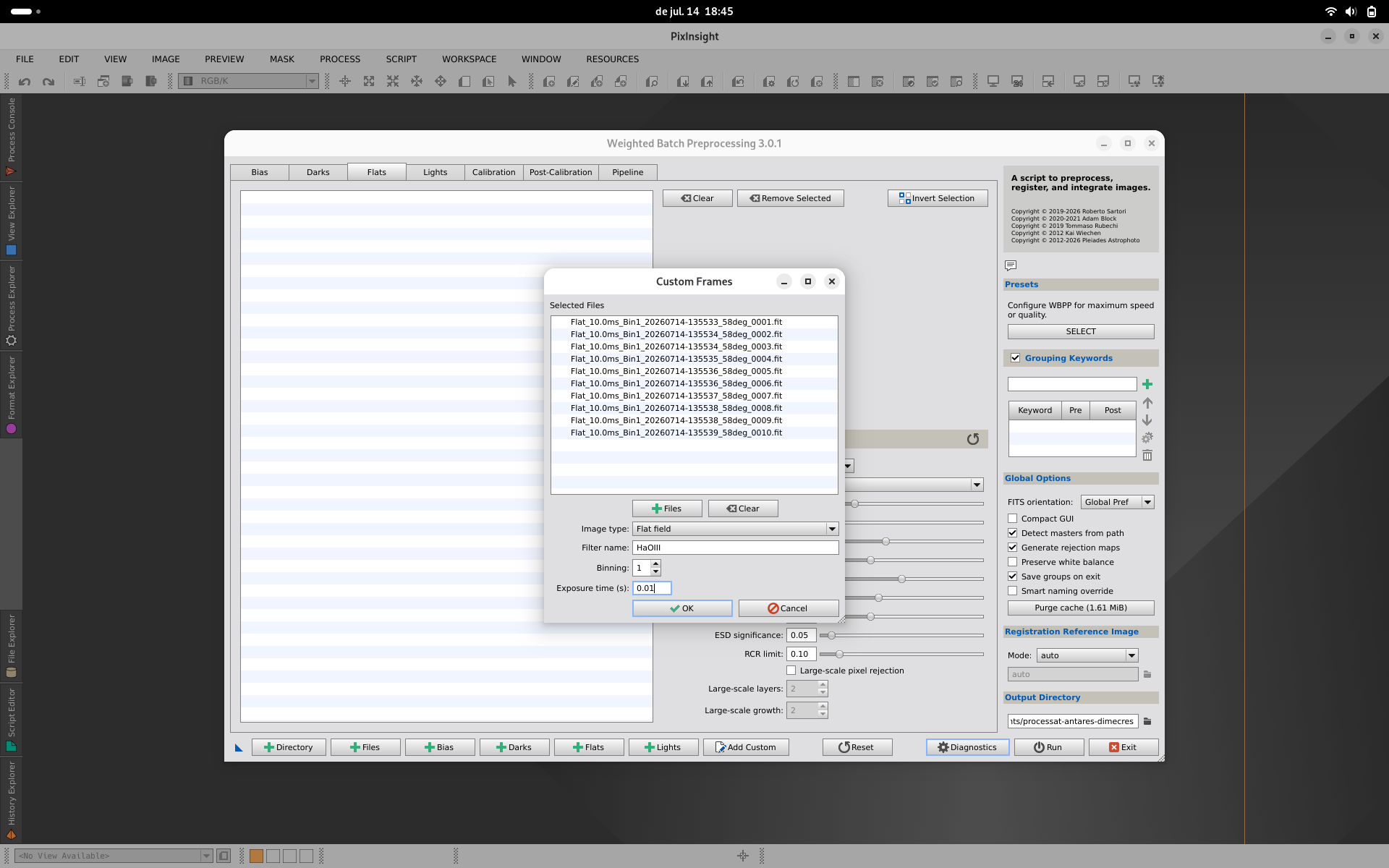

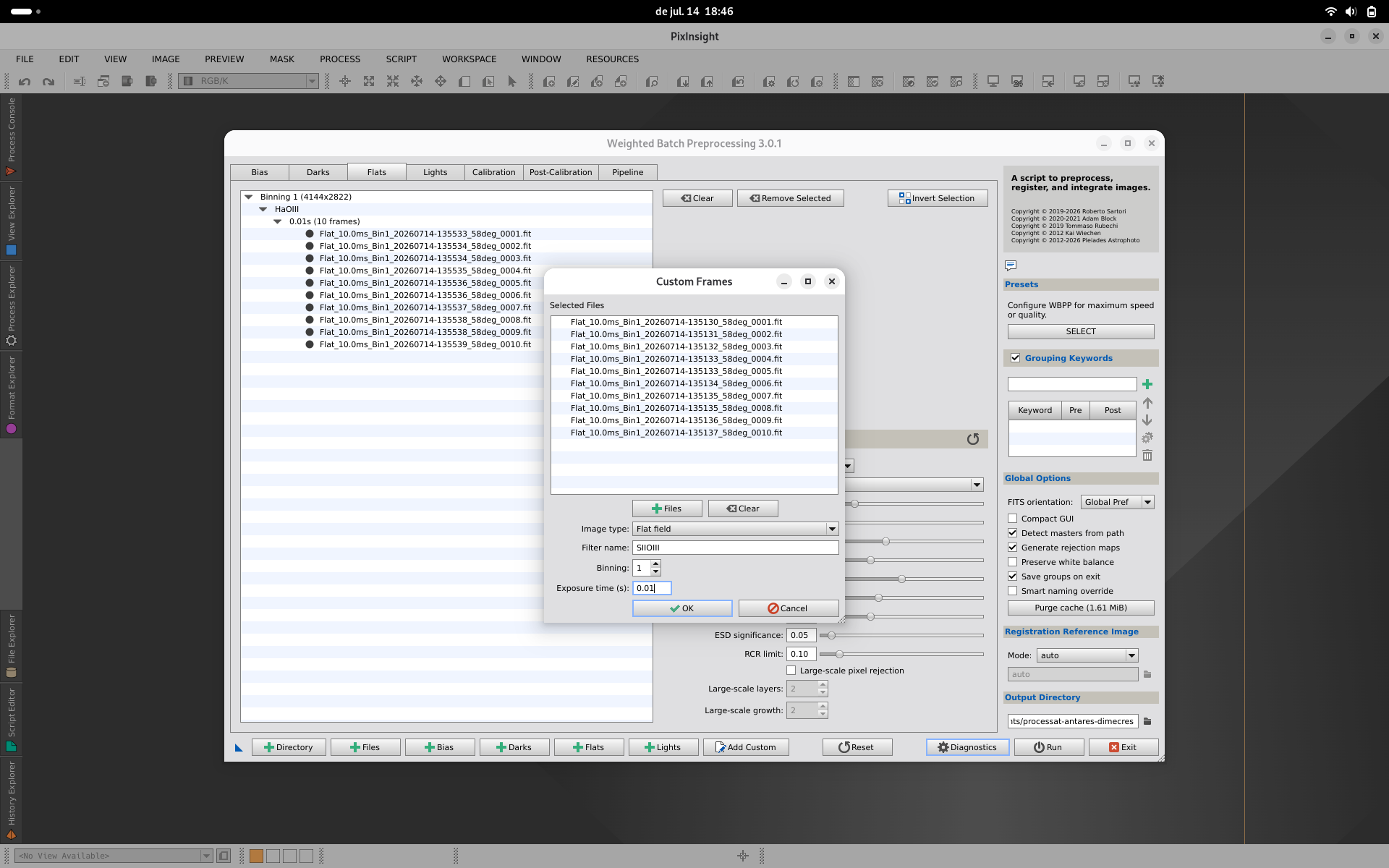

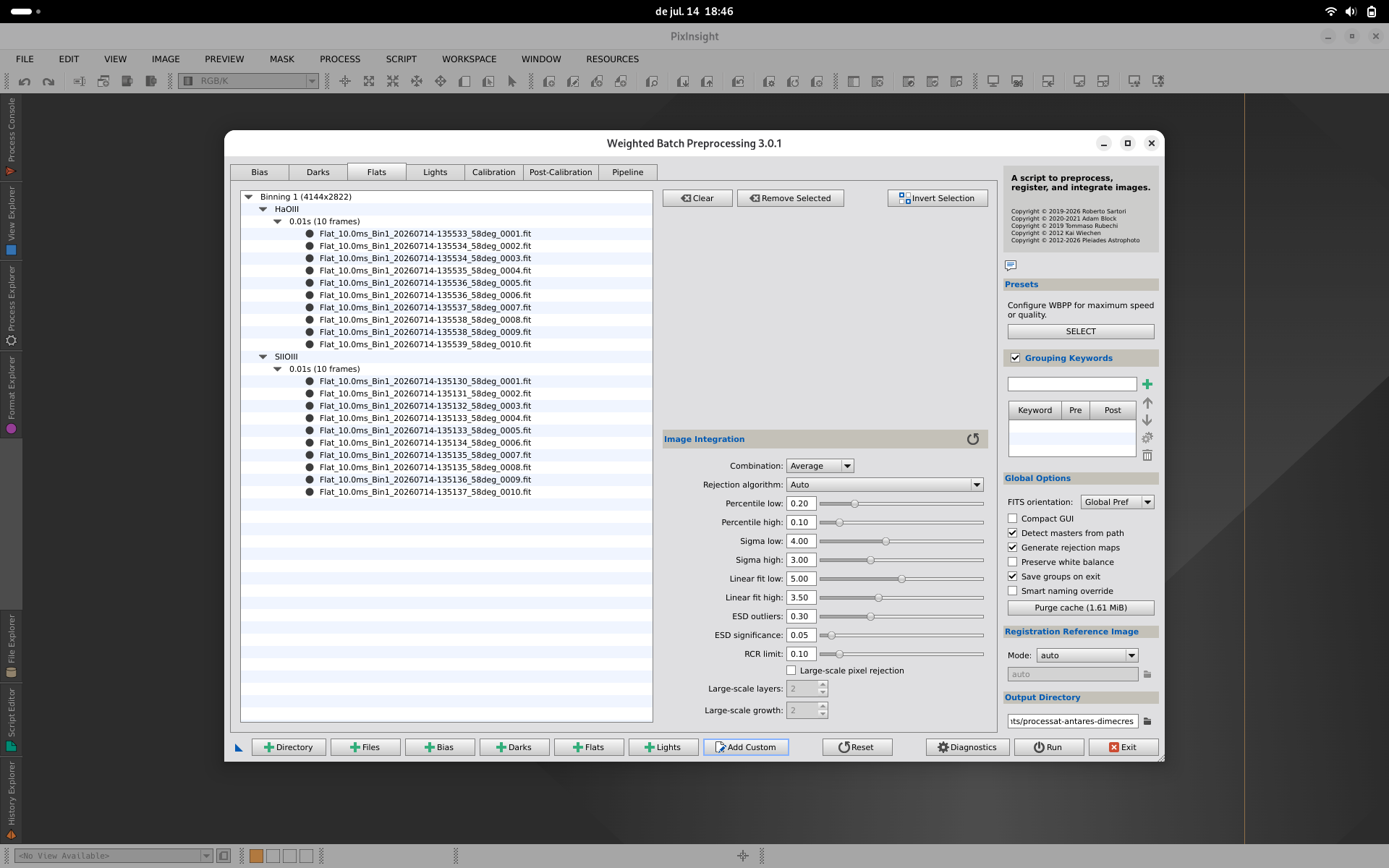

I ara també hem d'incorporar els flats que, com hem fet dos grups de lights distints per a cada un dels filtres, també hem de crear dos tipus de flats: els flats que hem fet amb el filtre D1 HaOIII i els flats amb el filtre D2 SIIOIII:

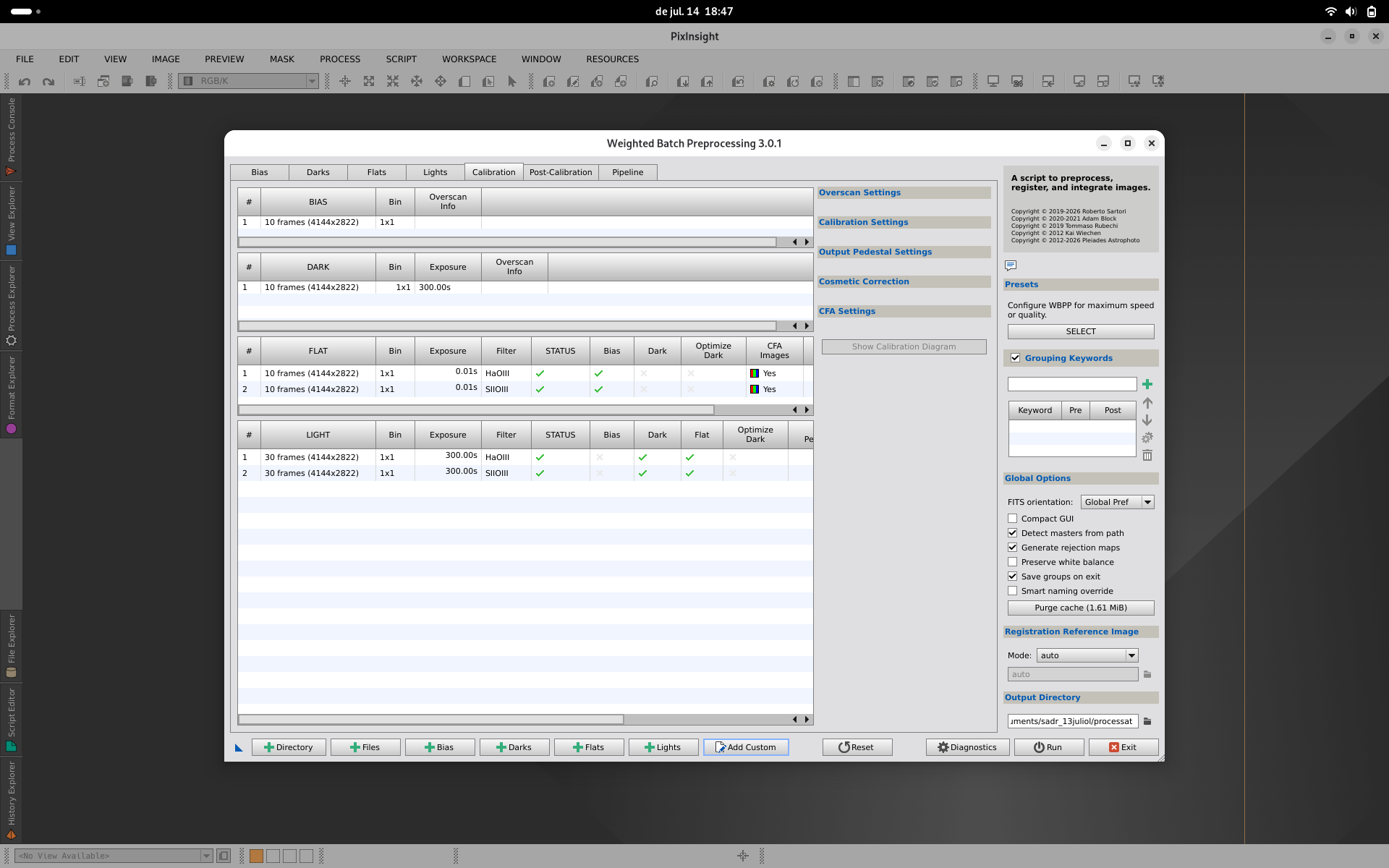

Ací la pestanya de calibració, on veurem totes les imatges que hem incorporat al WBPP:

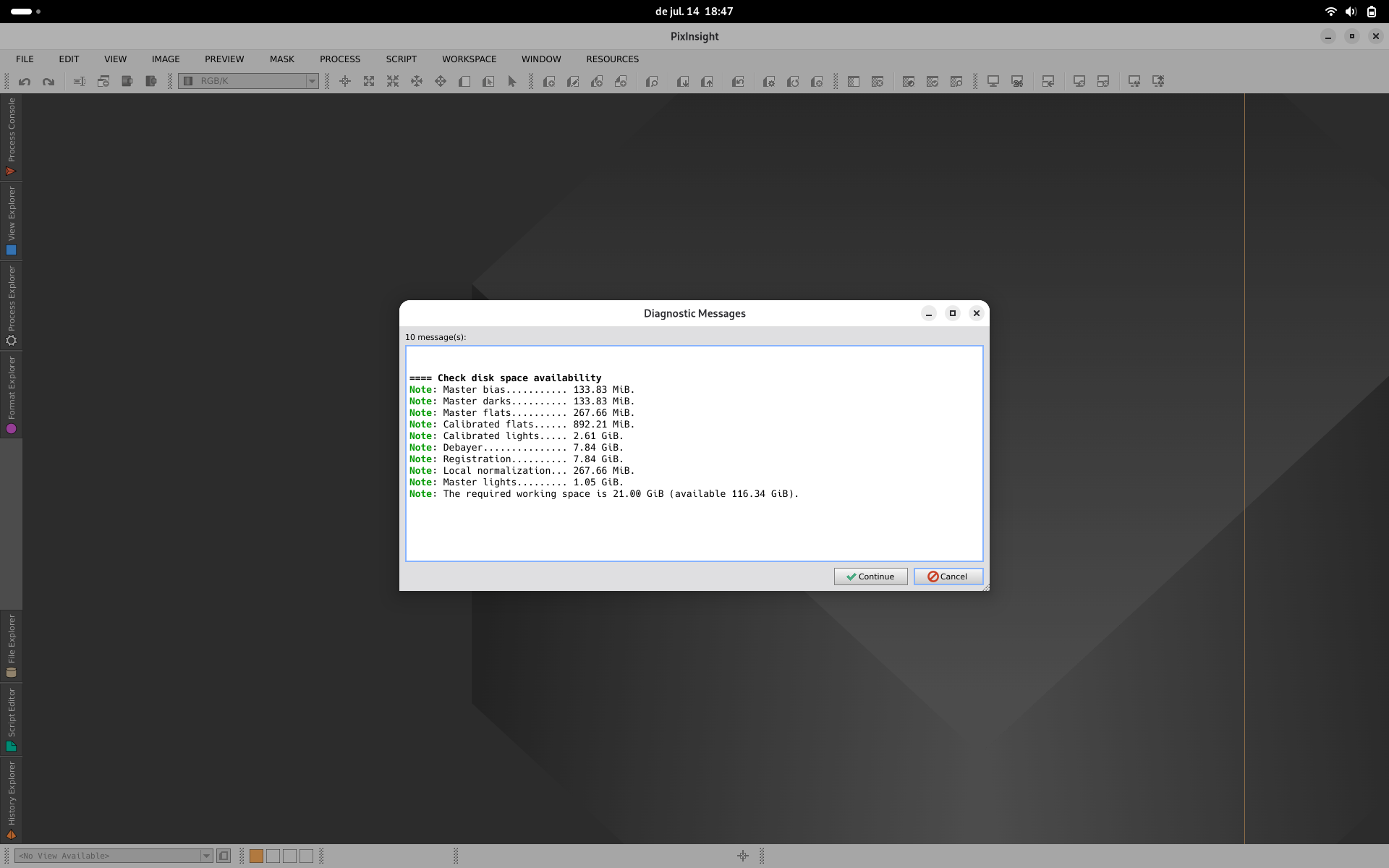

I ací un resum del que WBPP ens informa sobre l'apilat que va a fer, sobre l'espai que necessita, l'espai lliure que tenim, etc:

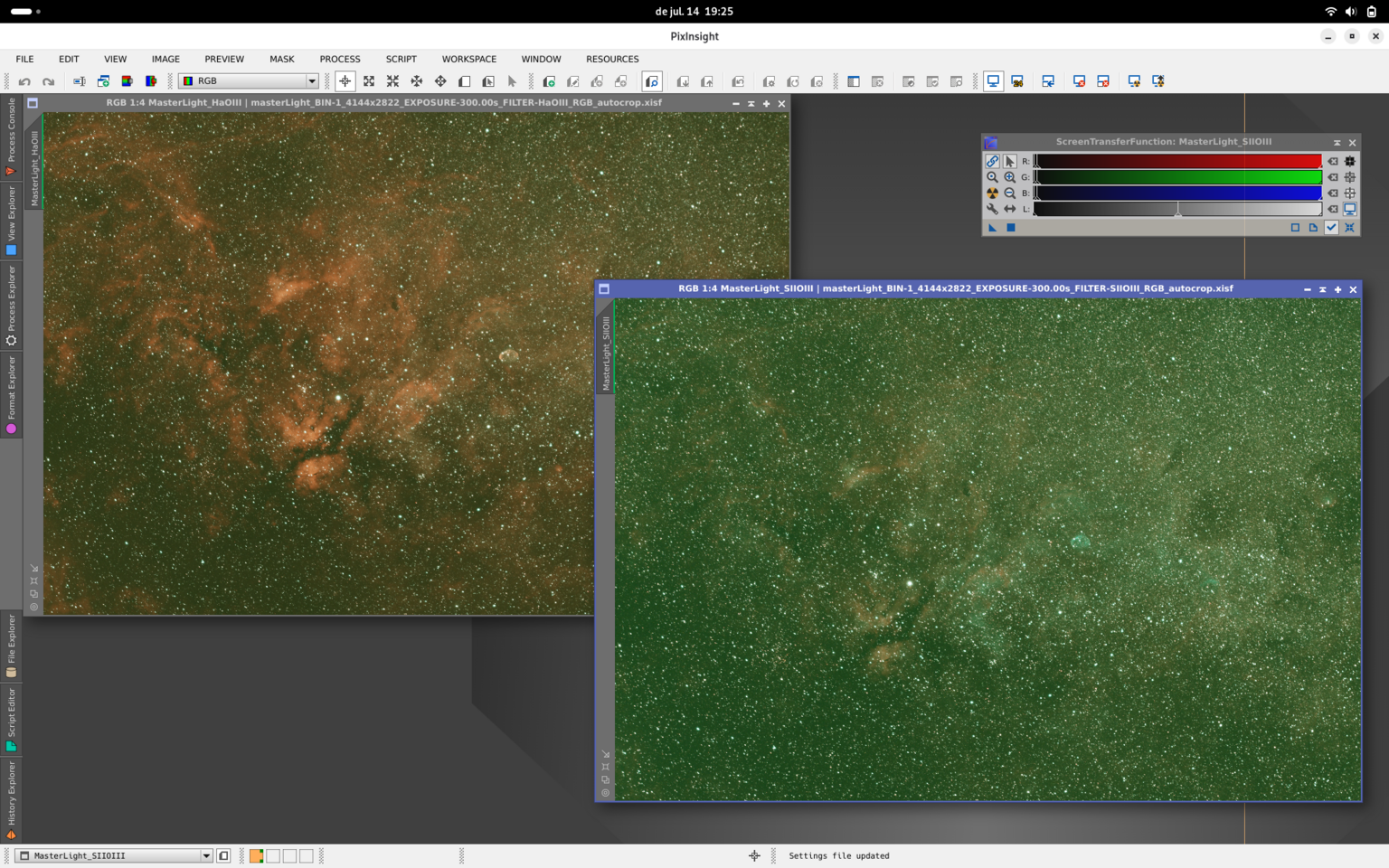

I bé, una vegada acabe l'apilat, obtindrem dues imatges master. Una imatge apilada a partir dels lights amb el filtre D1 HaOIII i una segona imatge a partir dels lights amb el filtre D2 SIIOIII:
Ara instal·larem l'script DBXtract:
Aquest script ha segut desenvolupat per Raúl Hussein del ITI (Instituto Tecnológico de Informática) i del canal de videopodcasts Astrocitas i m'ho va recomanar Ferran Bosch, soci de la Societat Astronòmica de Castelló, perquè m'aniria bé per als meus processats que vull fer en banda estreta amb filtres multibanda Ha-OIII i SII+OIII i càmera a color.

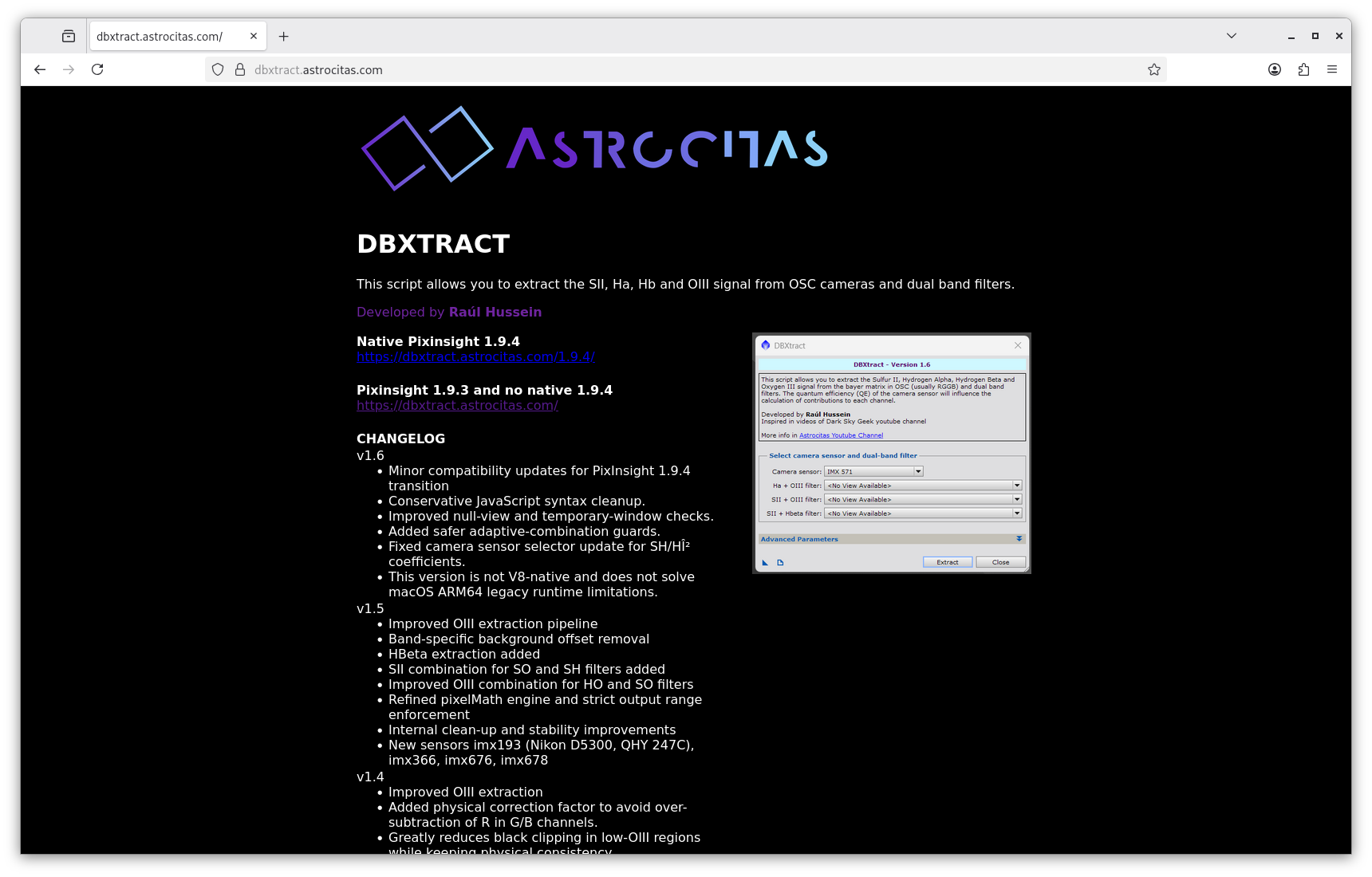

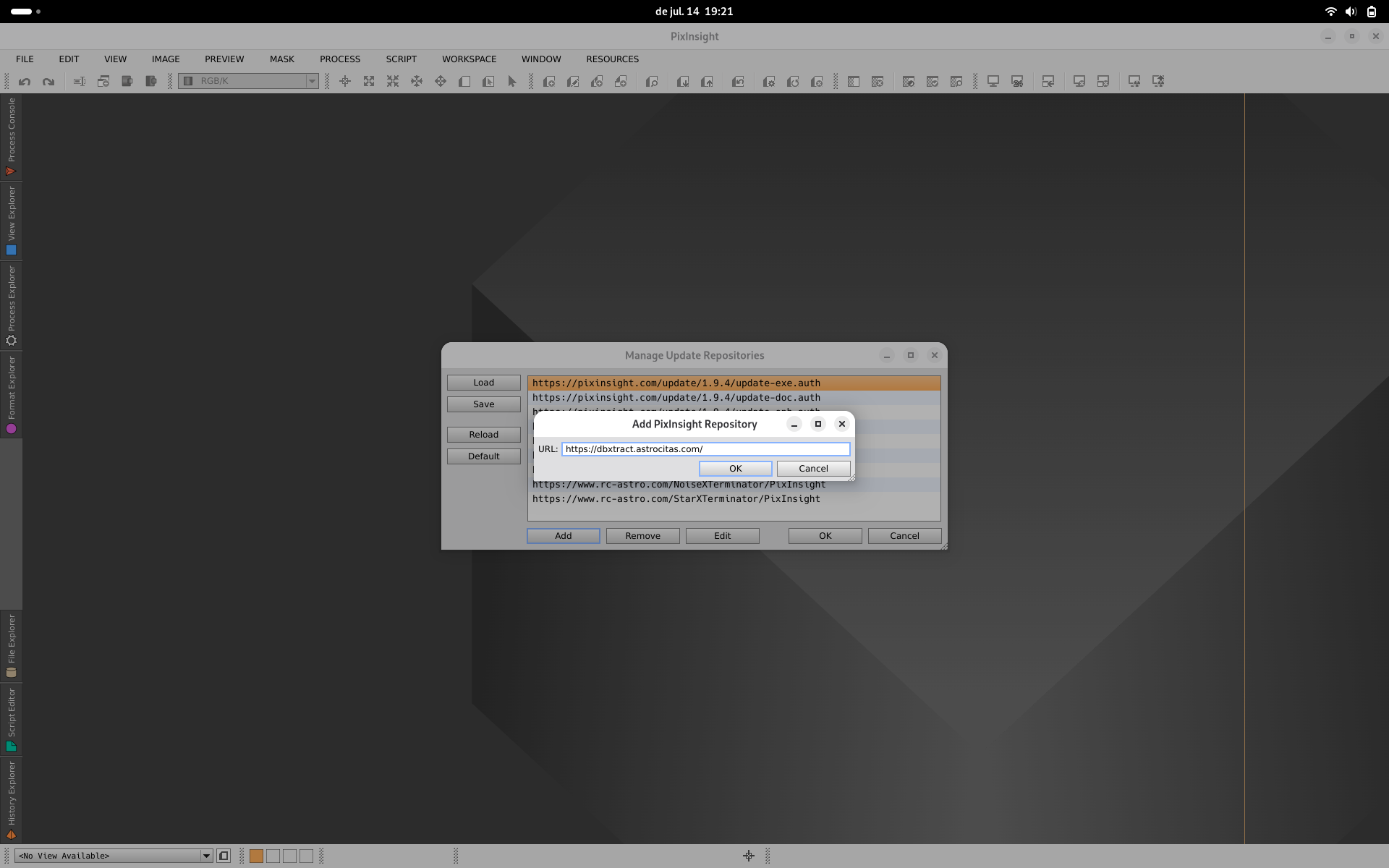

Instal·larem l'script afegint un nou respositori a Pixinsight: https://dbxtract.astrocitas.com

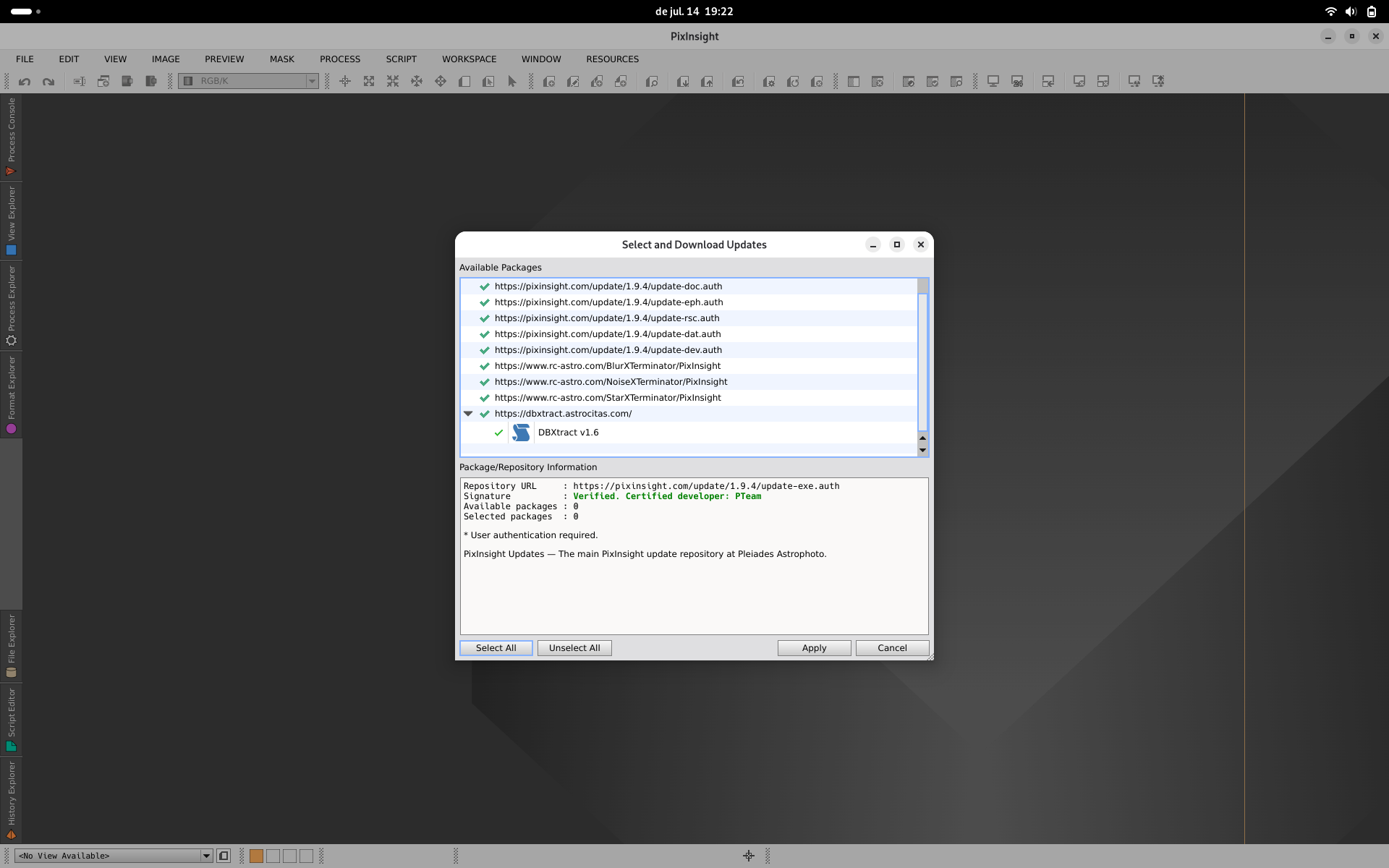

Anirem a les actualitzacions de Pixinsight i veurem que tenim pendent la instal·lació de l'script:

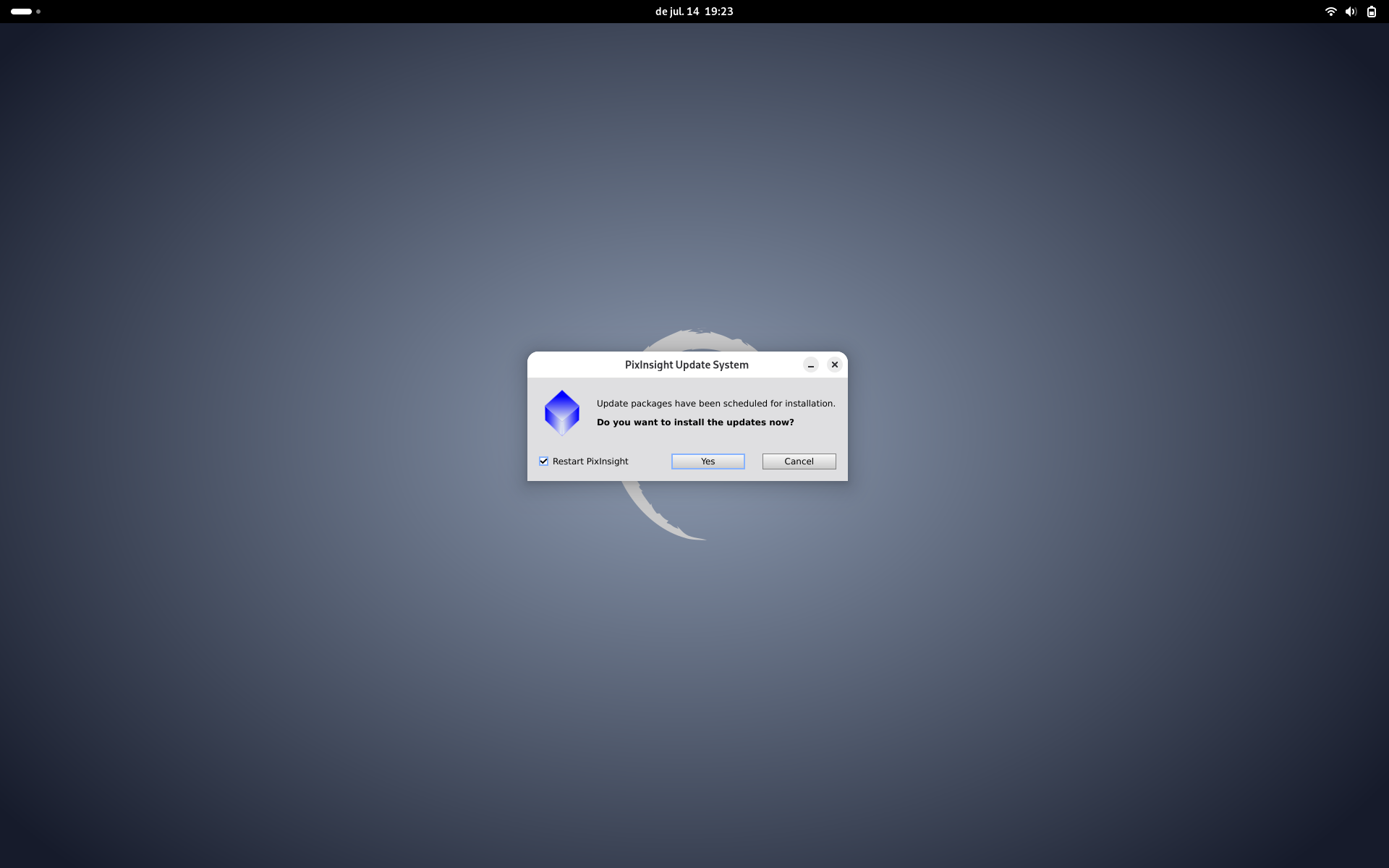

Reiniciem el programa de PixInsight per a que la instal·lació de DBXtract comence, i en pocs segons ja el tindrem perfectament instal·lat:

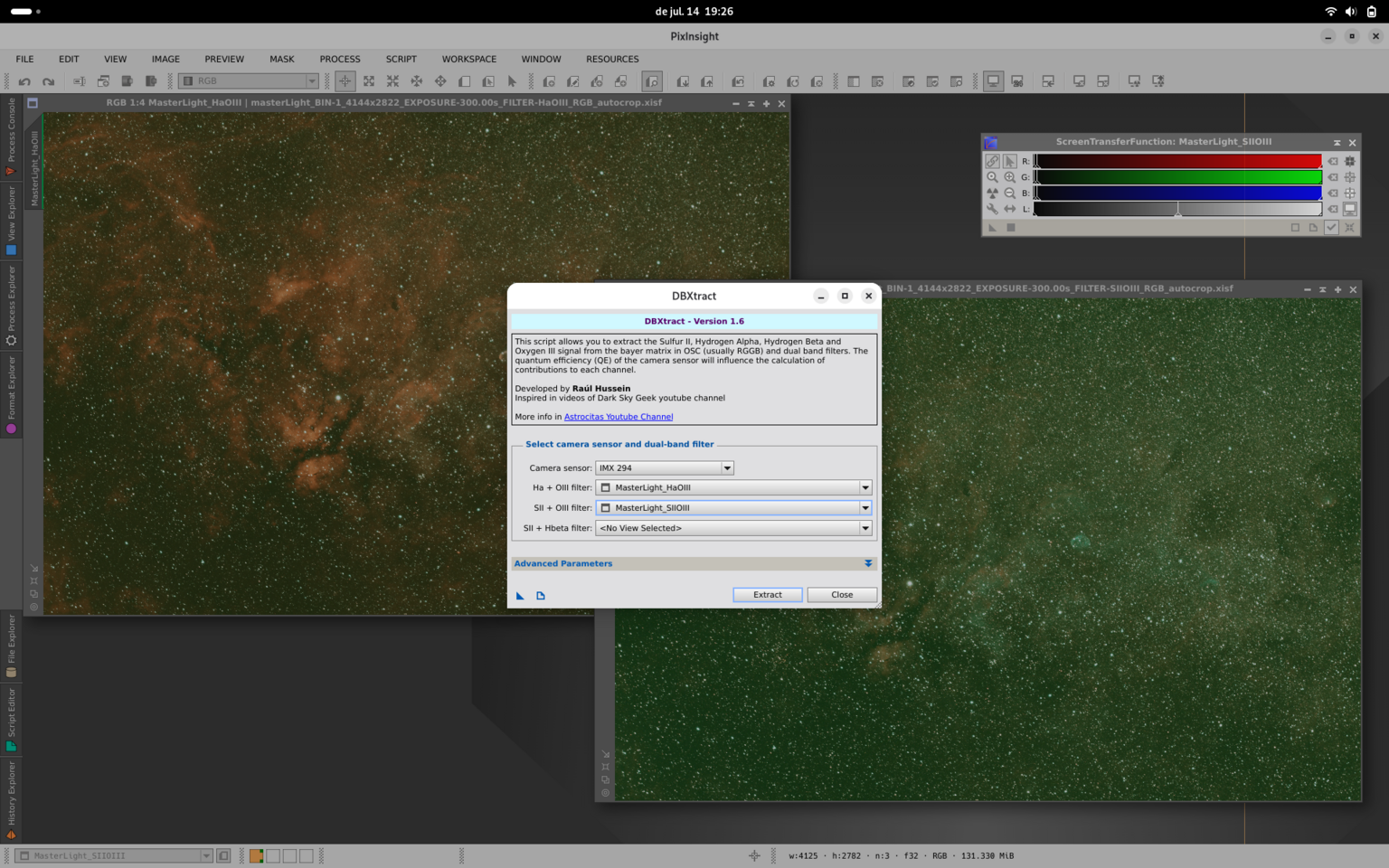

I bé, ara ja podem obrir DBXtract i seleccionarem la imatge registrada, calibrada i apilada amb el filtre D1 i amb el filtre D2. No crec que siga necessari explicar massa eixa finestreta, perquè és prou senzilla:

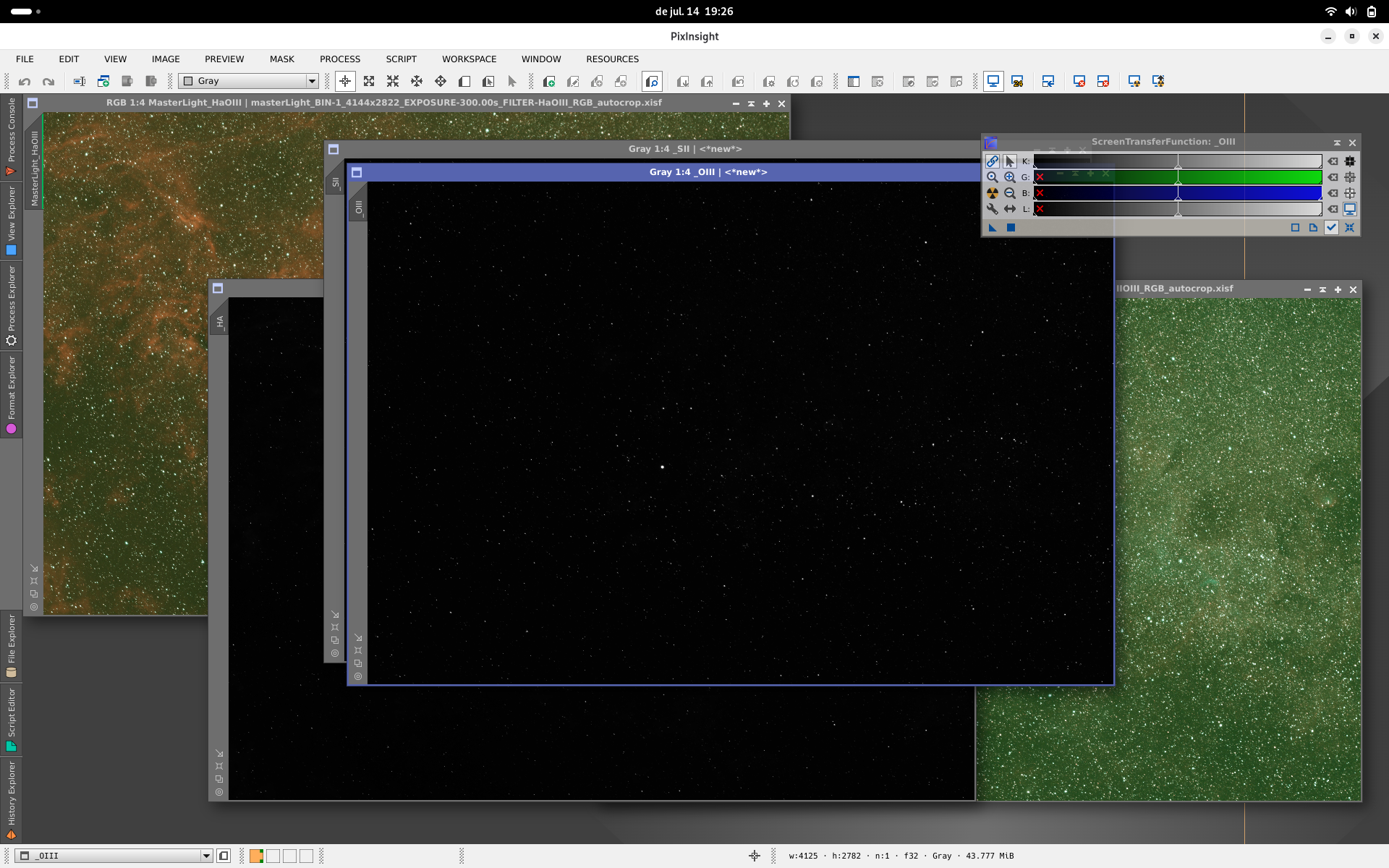

En pocs segons tindrem ja les imatges dividides pel filtre Ha, pel filtre OIII i pel filtre SII per a que puguem treballar-les:

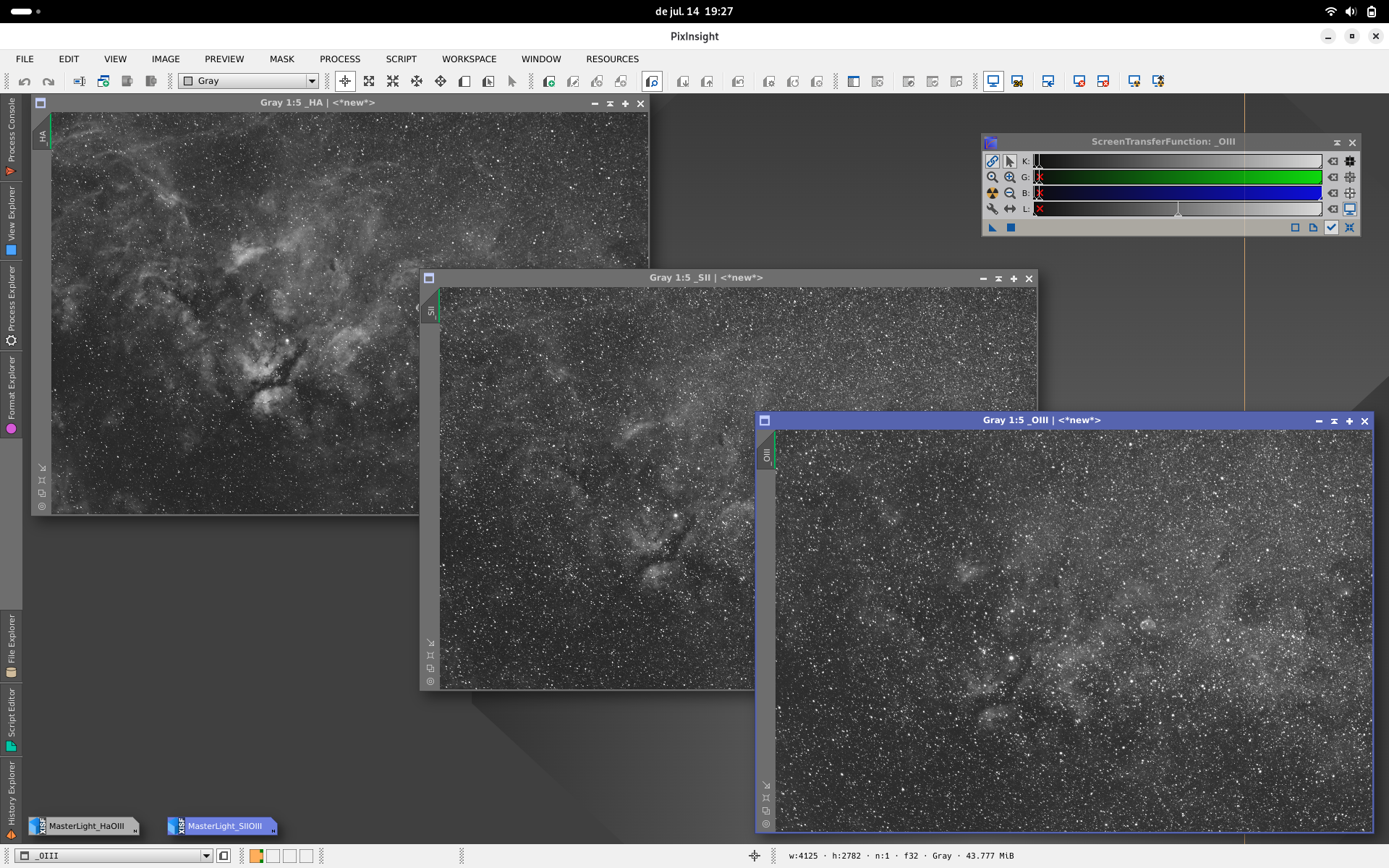

I ací tens el resultat d'un estirat virtual ràpid on veurem les tres imatges generades a partir de totes les captures lights amb els filtres HaOIII i SIIOIII, que si et fixes hem aprofitat la sessió astronòmica obtenint el doble de llum en OIII ja que els dos filtres tenen OIII:

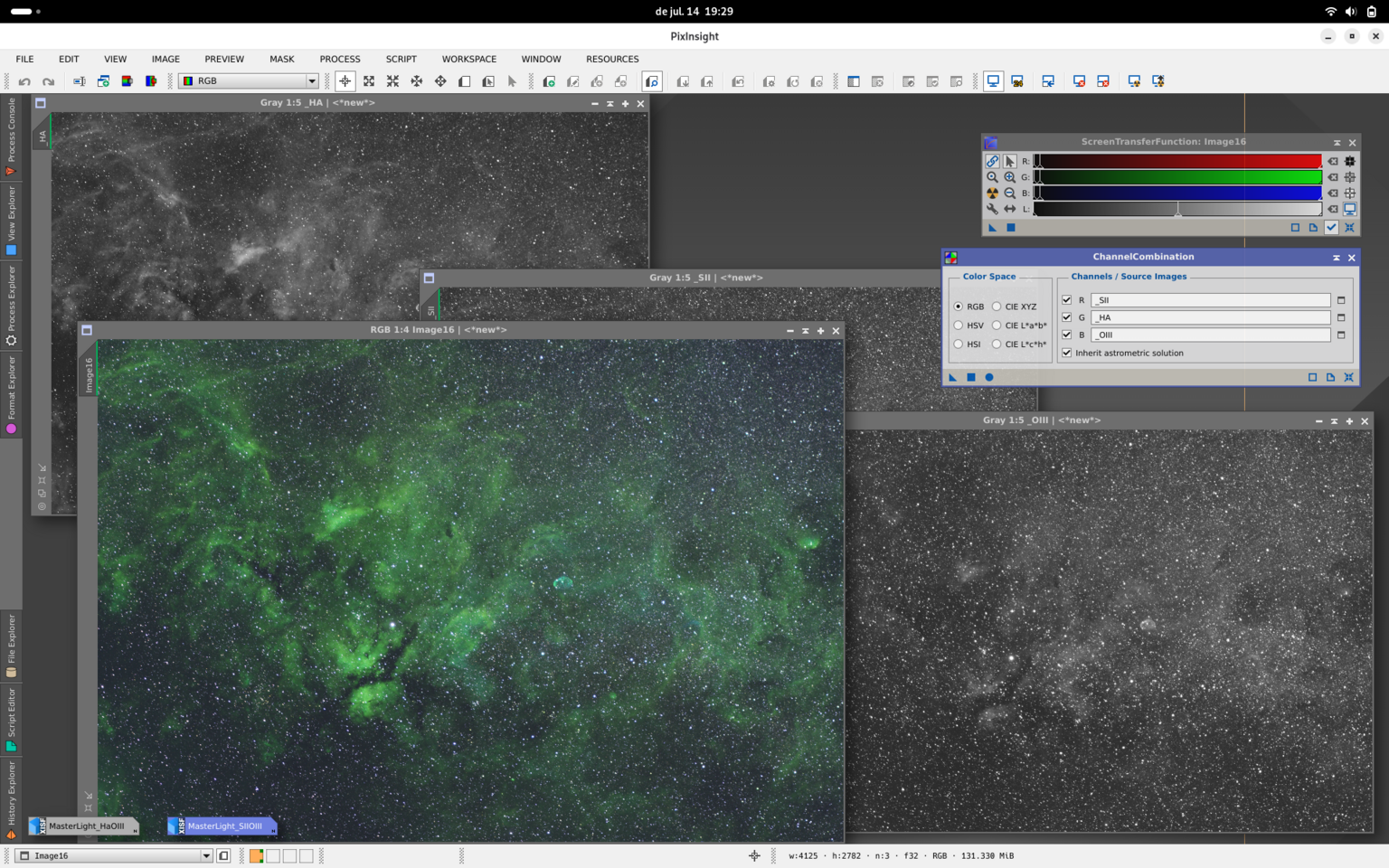

I bé, una visualització molt ràpida la podem fer barrejant les 3 imatges (Ha, OIII i SII) amb el procés Channel Combination on he generat una imatge final RGB amb la paleta SHO (en el R he ficat SII, en el G he ficat Ha i en el B he ficat l'OIII):
Però jo vull afinar més aquesta paleta amb el procés Pixel Math, perquè ens permet dividir o multiplicar amb fòrmules i treure-li més suc a les paletes de color.

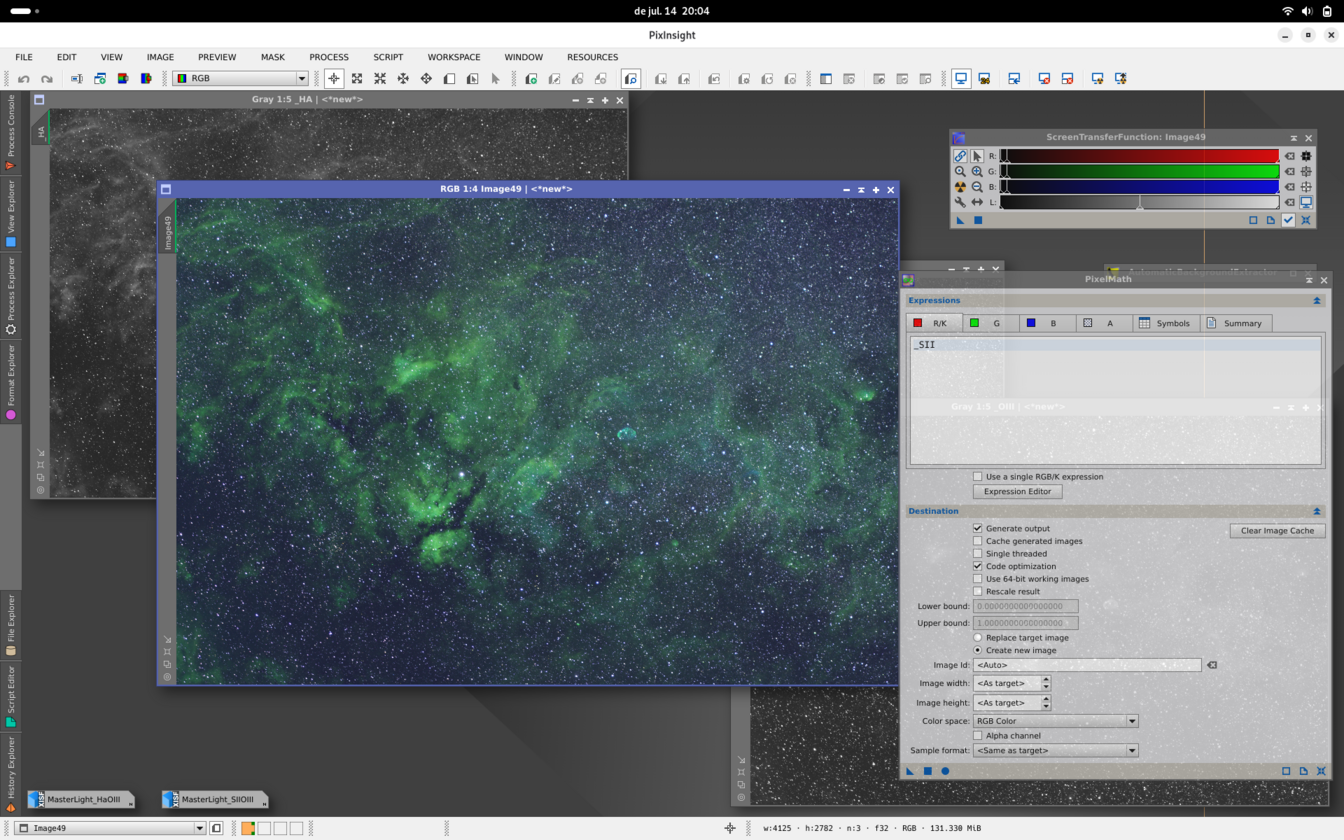

He generat la paleta SHO amb Pixel Math. M'encanta els tons blaus que agafa la nebulosa Crescent (NGC 6888) i la seua part dreta:

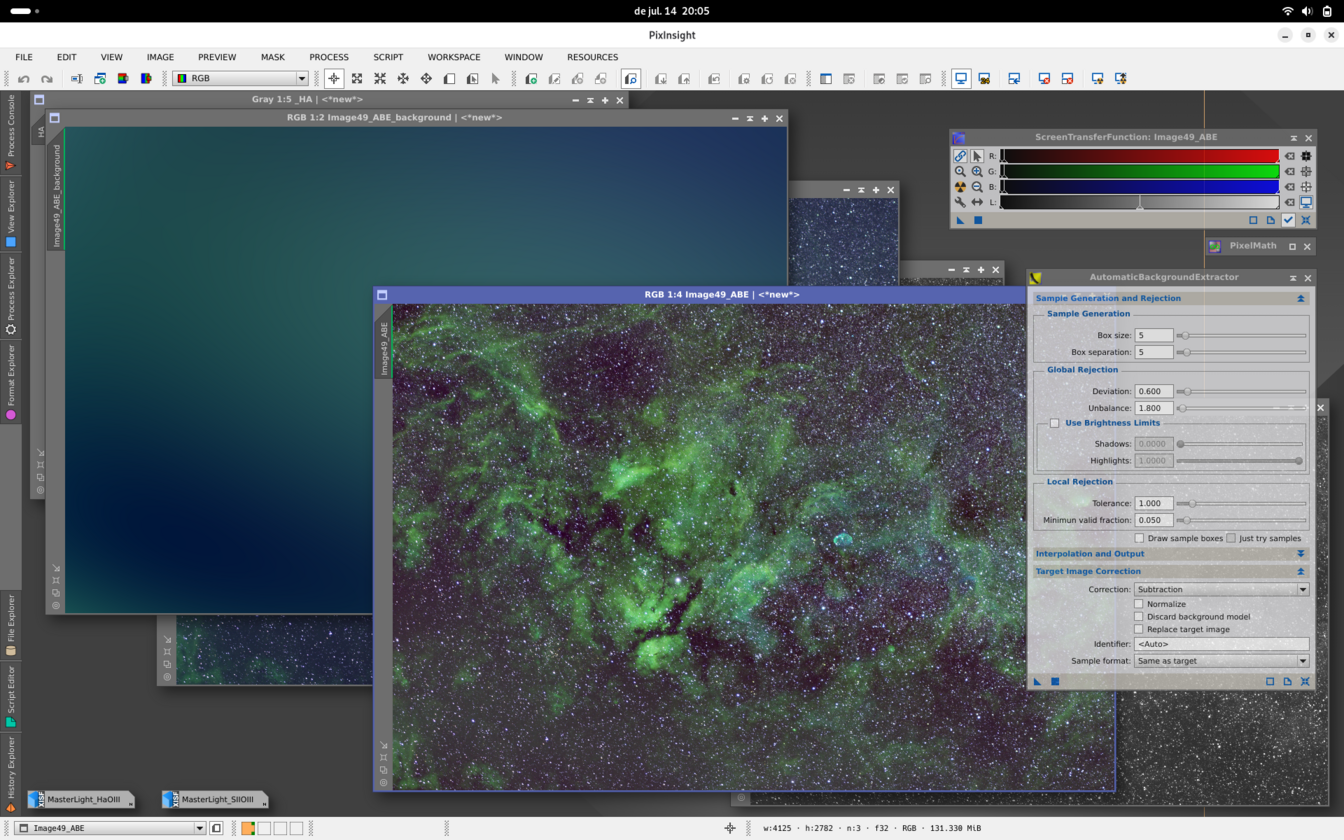

I bé, ara amb el procés AutomaticBackgroundExtractor lleve les tonalitats del fons còsmic per a obtindre un fons còsmic neutre i fosc. Ara sí destaquen aquestes nebulositats que he capturat amb la lent Canon 70-200 F2.8 (configurada a uns 120 mm):

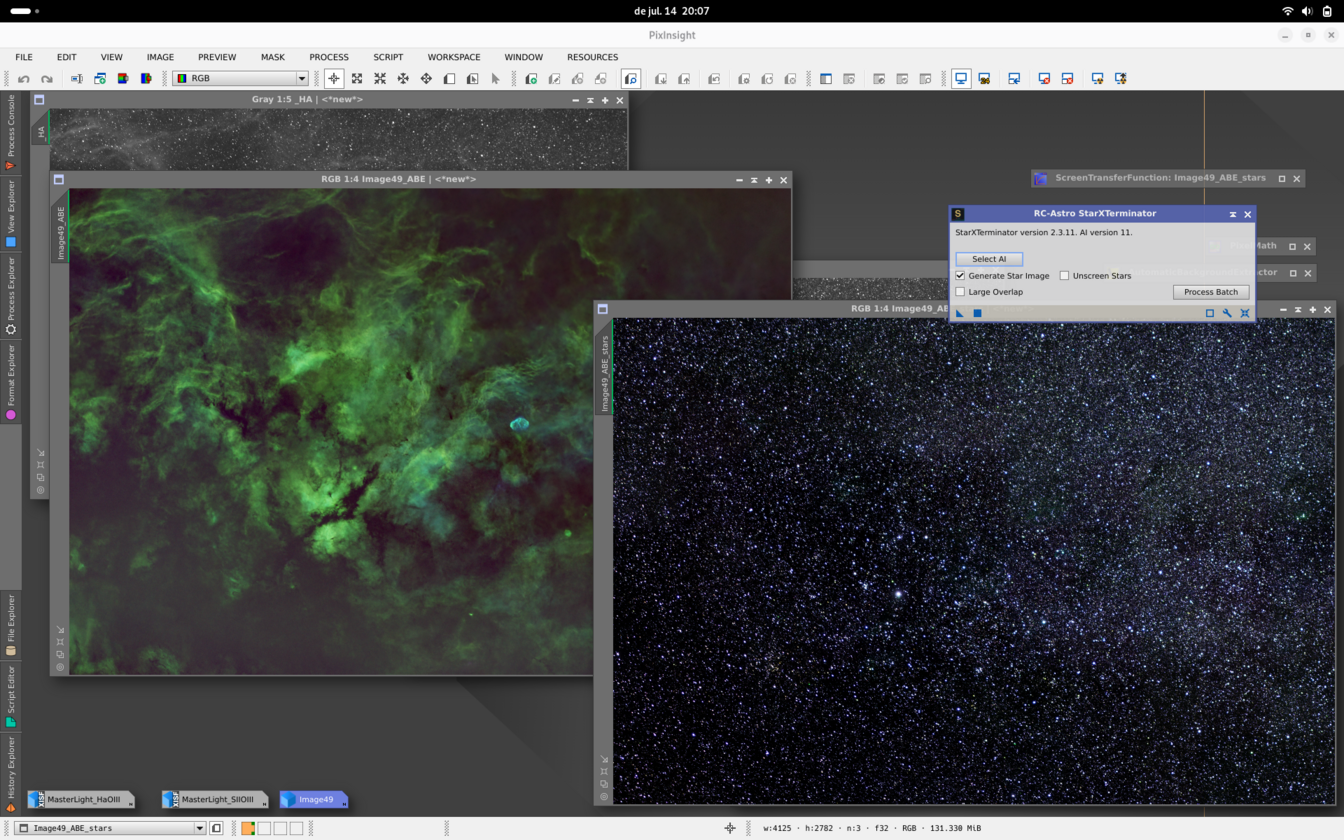

I bé, ara genere la imatge starless o sense estreles, amb el procés StarXTerminator:

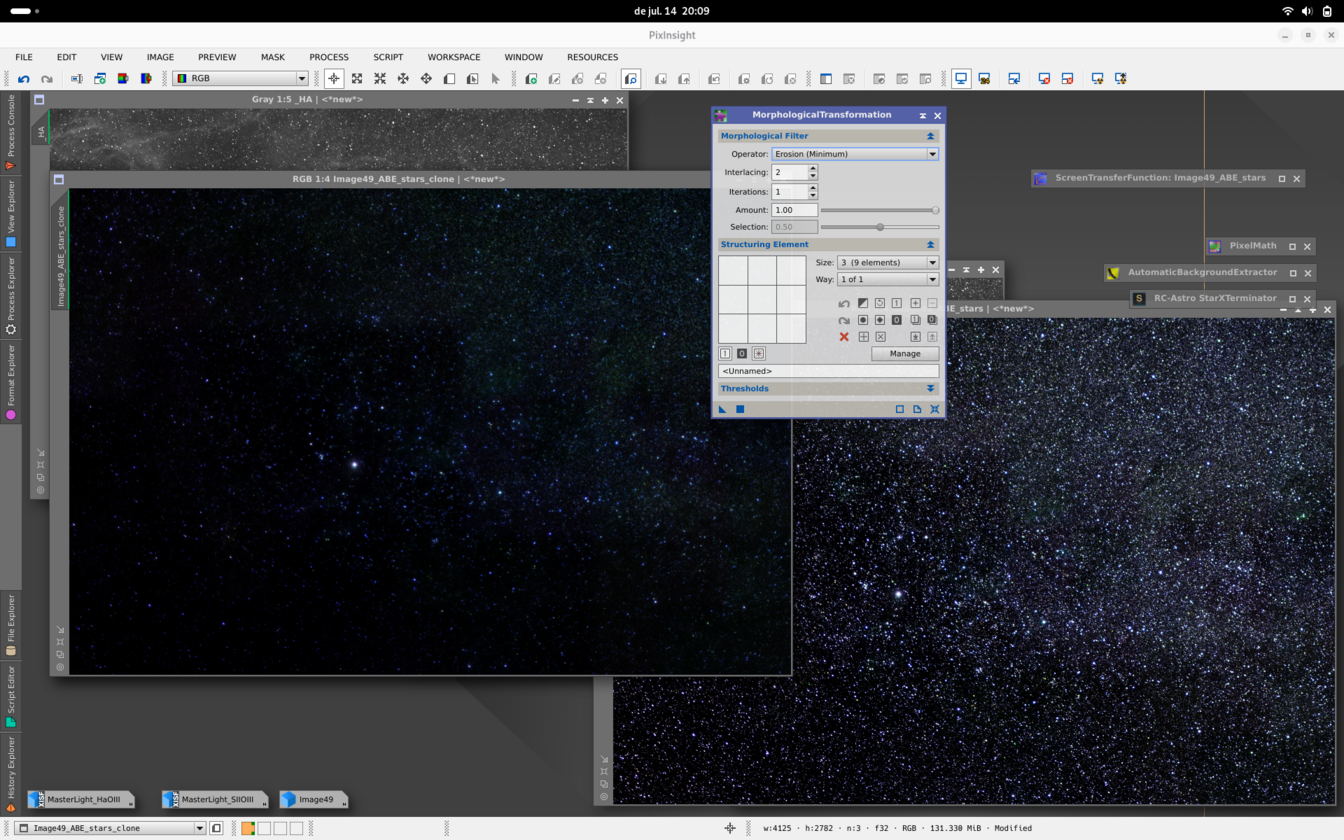

He fet un experiment clonant la imatge de les estreles, i primer treballarles amb el procés Morphological Transformation:

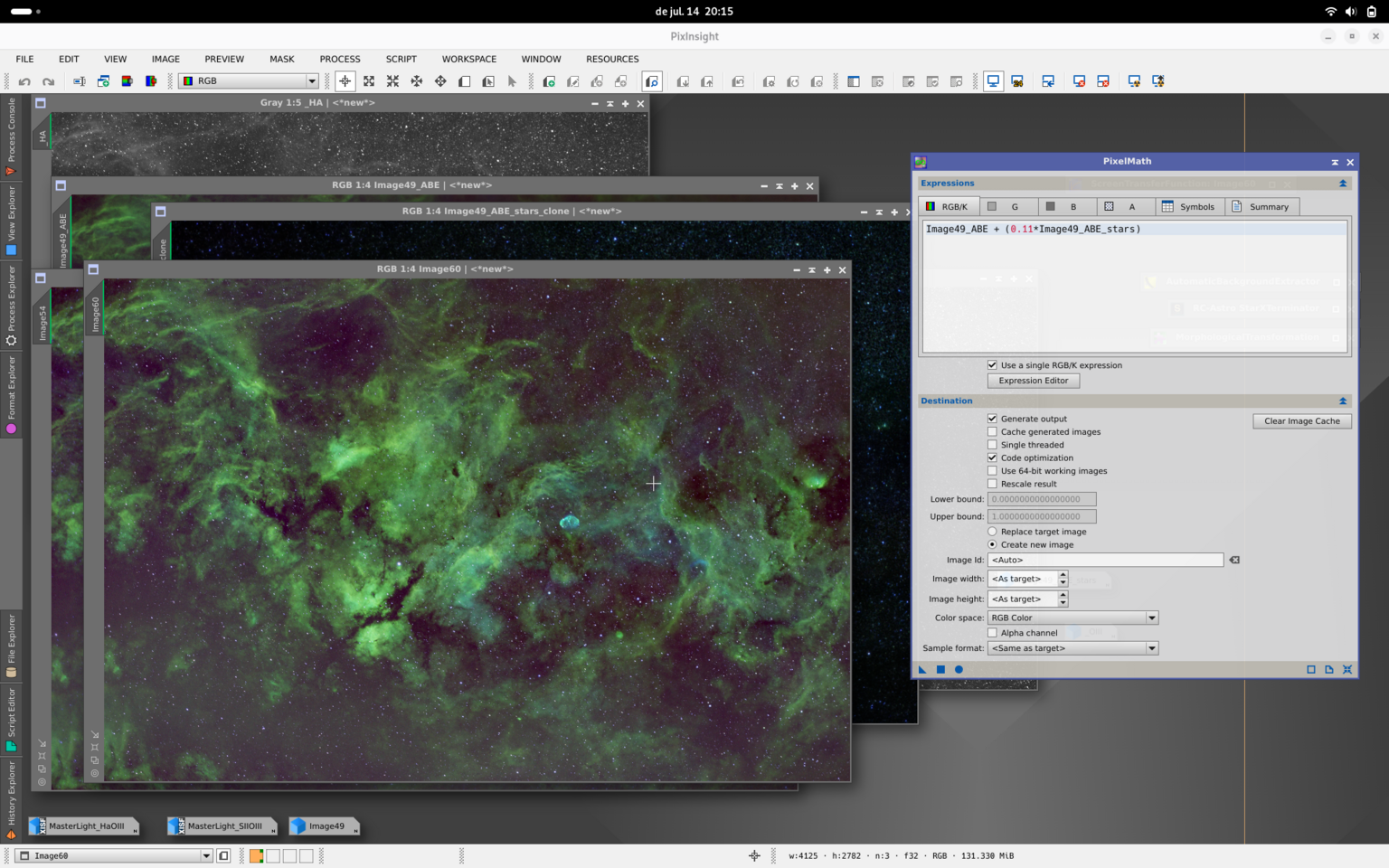

I ara treballe la segona imatge d'estreles que havia clonat en el pas anterior i faré amb el procés Pixel math una reducció així: Image49_ABE + (0.11*Image49_ABE_stars), i aquest és el resultat:

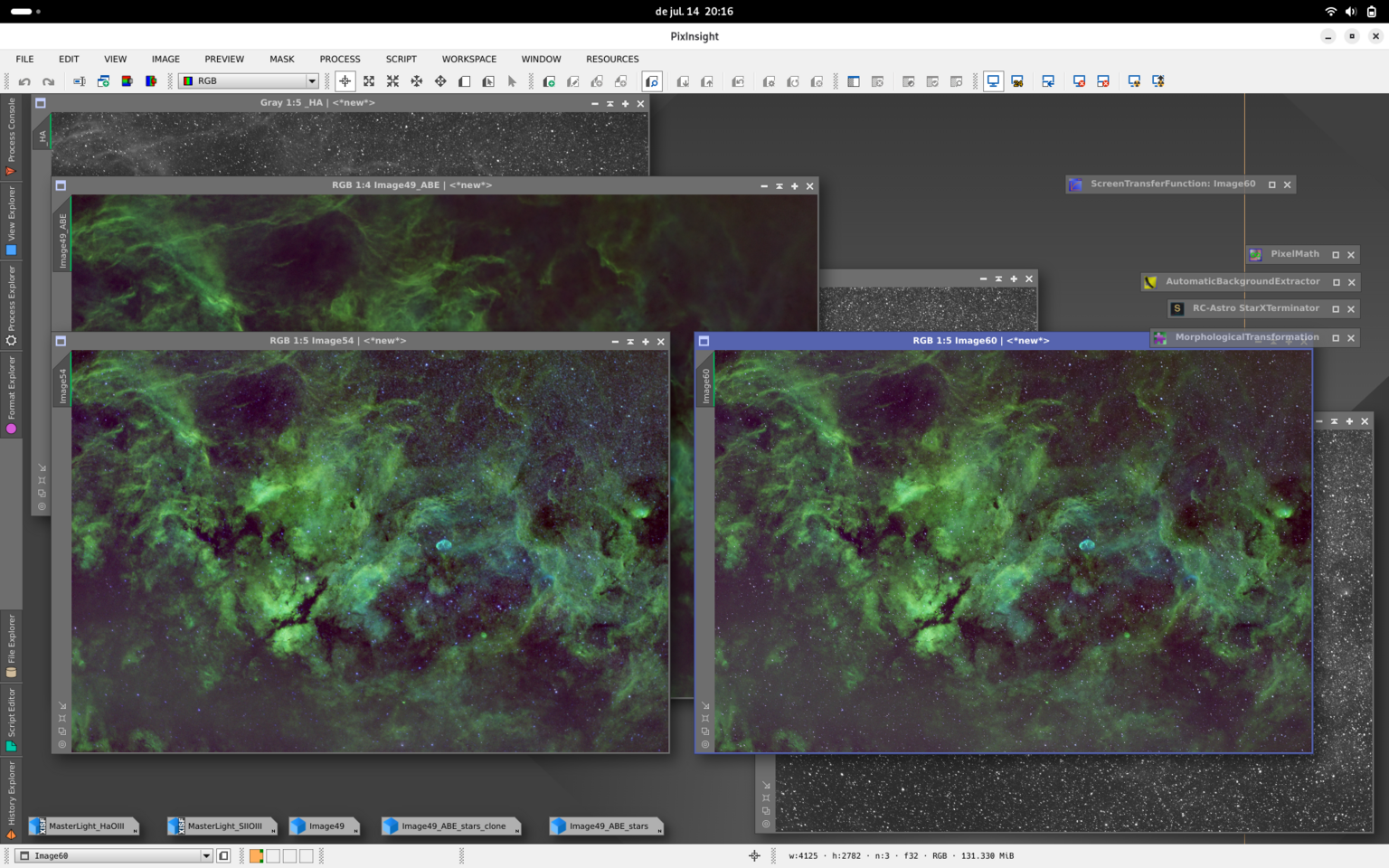

I ací tinc el resultat del meu experiment, a l'esquerra la nebulosa amb les estreles recuperades que havia treballat amb MorphologicalTransformation i a la dreta la nebulosa amb les estreles reduides amb el procés PixelMath:
I personalment m'agrada més la meua reducció clàssic que faig amb Pixel Math, perquè no hi ha tanta densitat d'estreles com amb la imatge de l'esquerra.

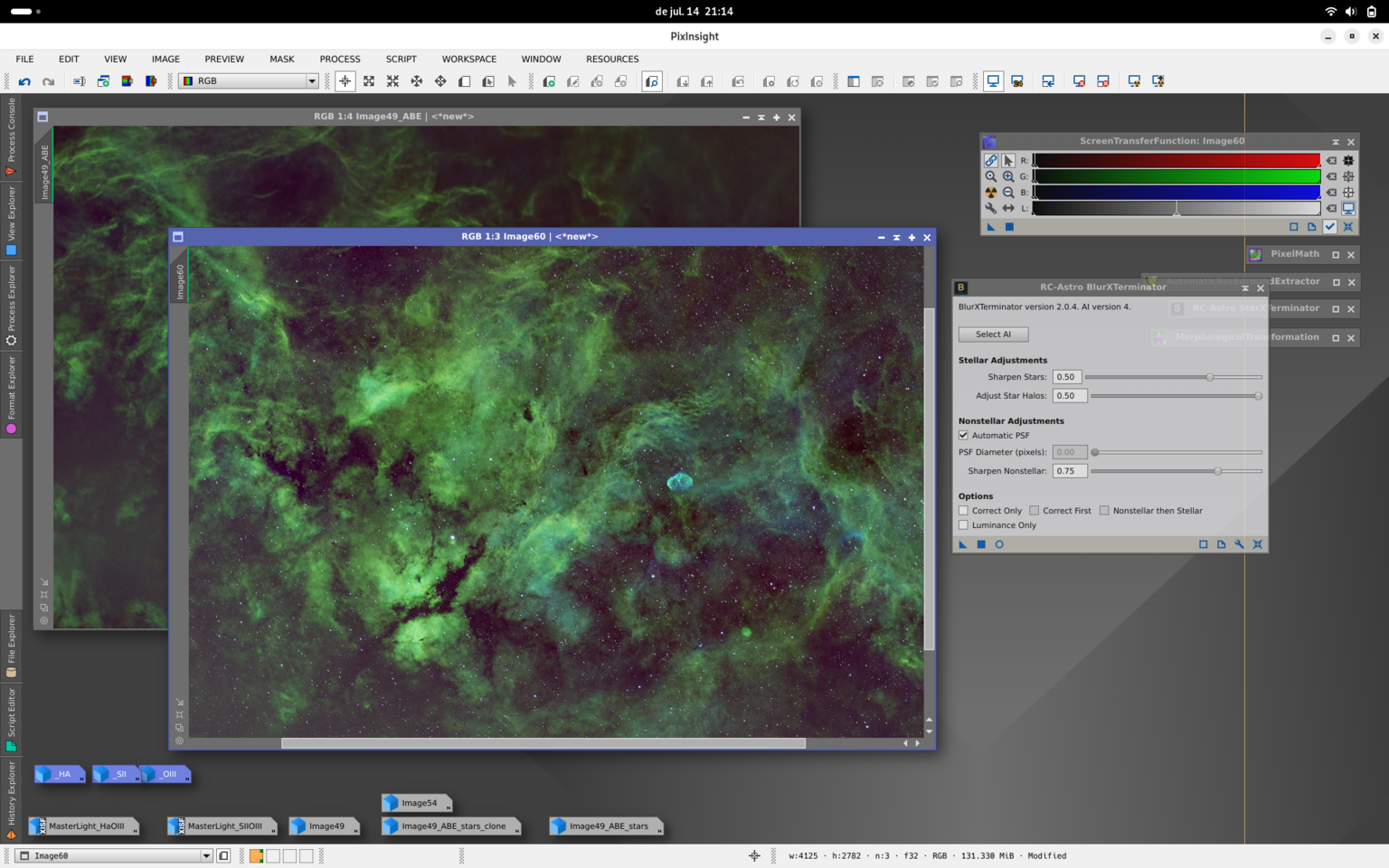

I bé, ara faré servir també el procés BlurXTerminator per a provar a veure si puc aportar una millora notable a la qualitat de les estreles de la imatge:

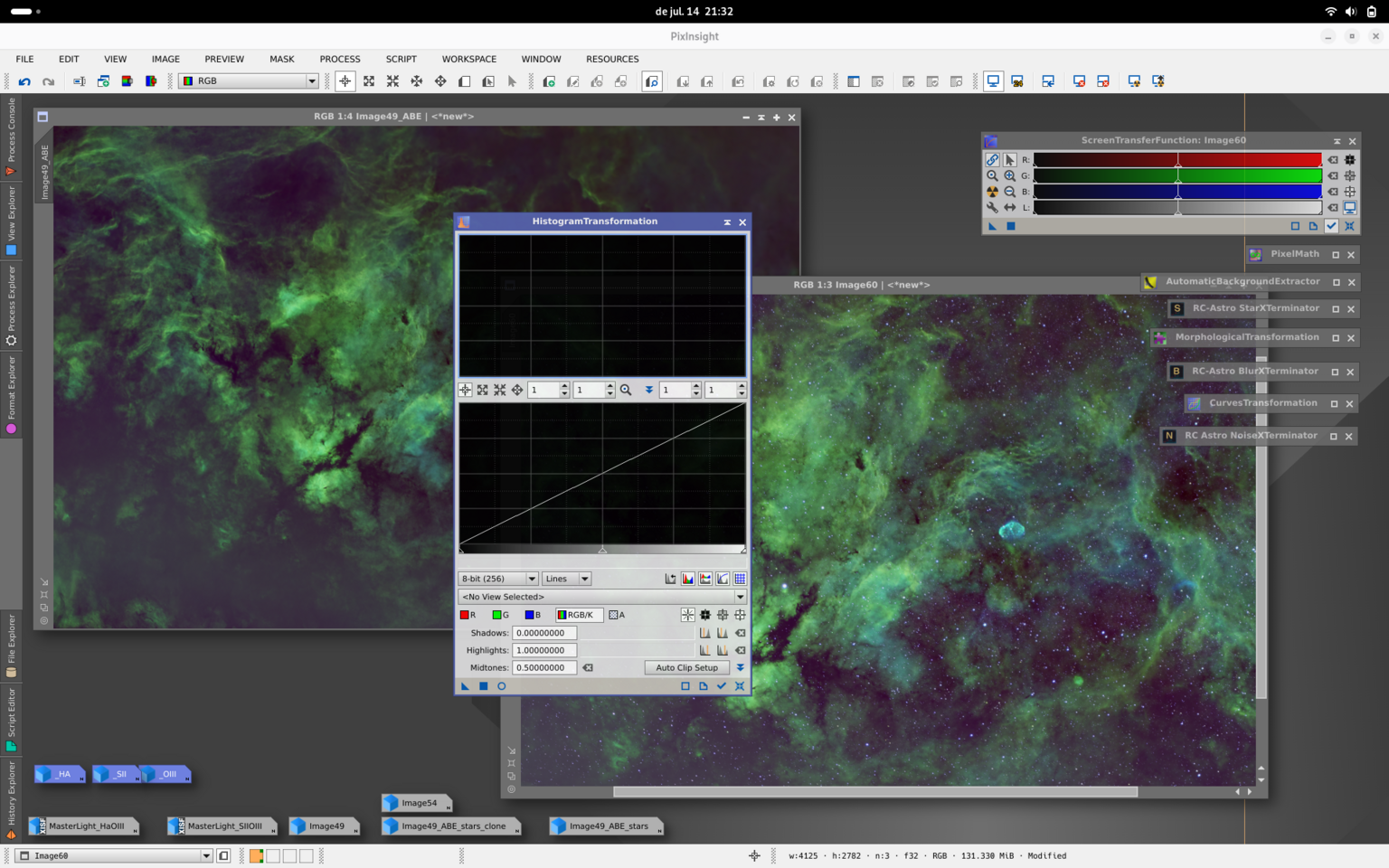

Ara faig l'estirat final amb el procés Histogram Transformation i ja passaré la imatge a una imatge no lineal que ja podria desar i compartir:

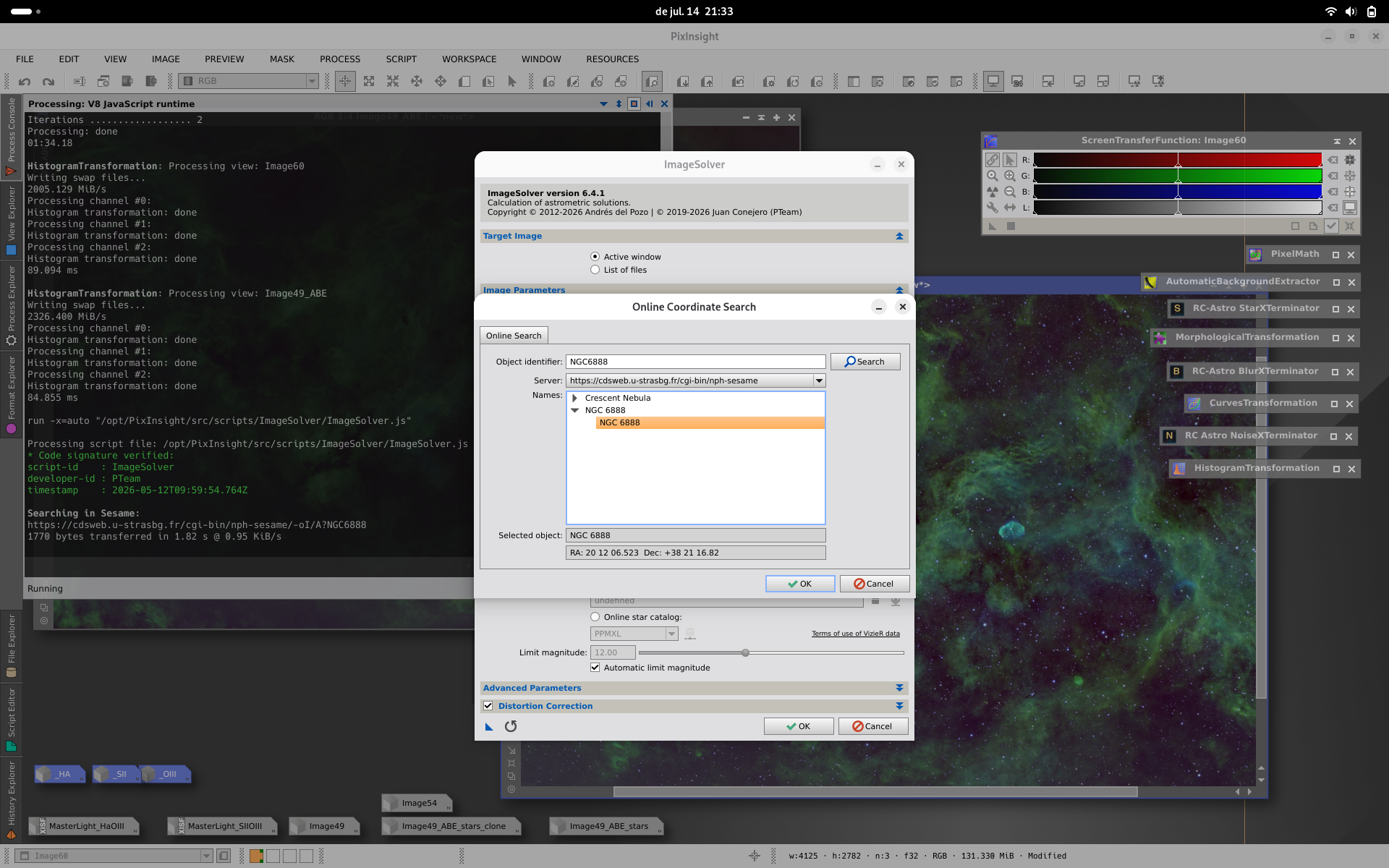

I bé, ja estic a punt d'acabar. Vaig a fer-li un plate solving per a que PixInsight reconega la regió de la imatge que he treballat. Obrirem l'script d'astrometria Image Solver i li indicarem algun objecte que apareix a la imatge. Jo li he dit NGC 6888 (la nebulosa Crescent) i de seguida farà bé el reconeixment de plaques:

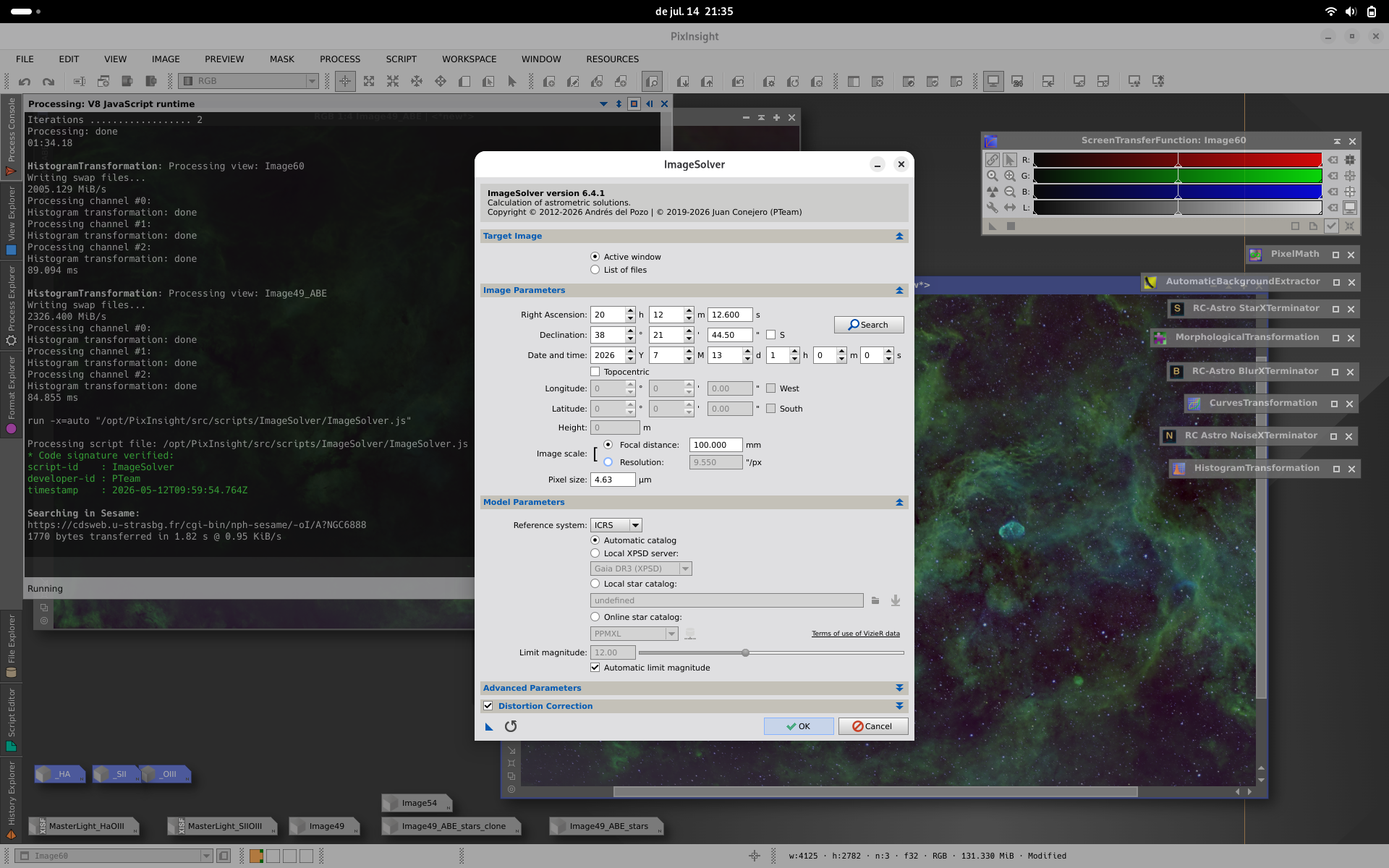

Ací en aquesta pantalla li indicaré la data de quan he capturat la imatge, li diré la distància focal aproximada (100mm, encara que crec que la vaig fer a 120mm) i la mida del píxel de la càmera (la meua és la ASI294MC Pro):

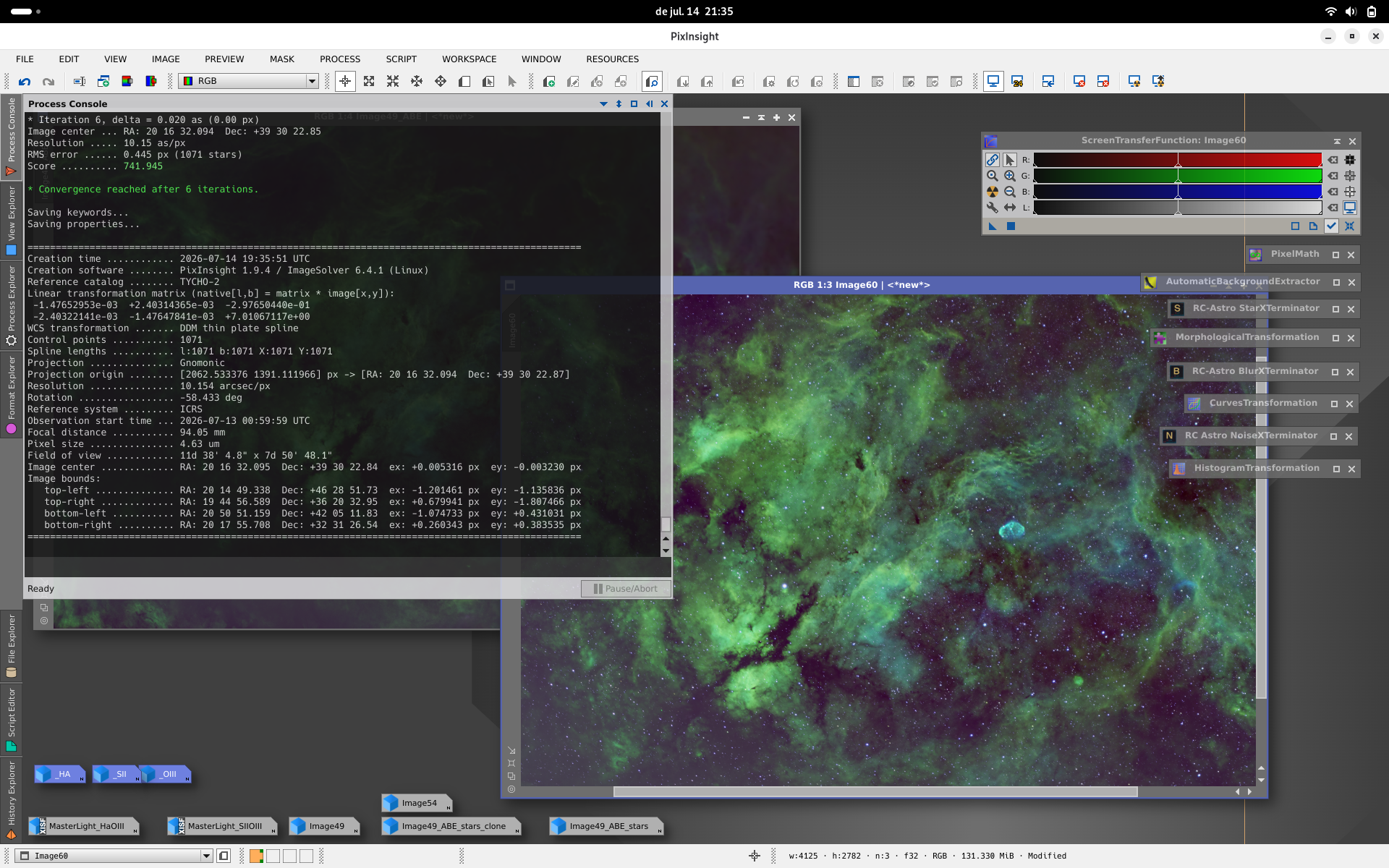

I en pocs segons ja està, ja m'ha fet el reconeixement de plaques:

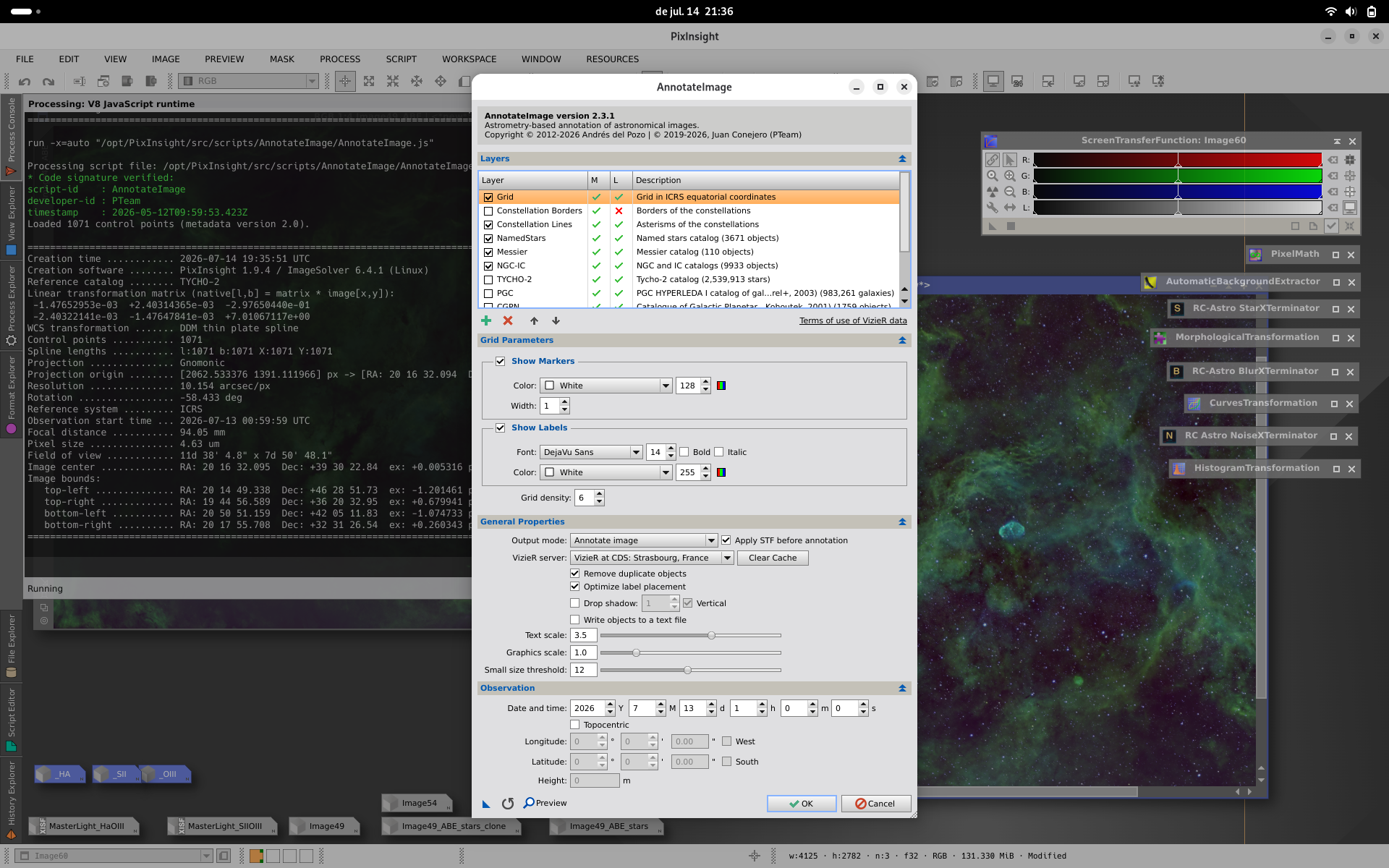

I finalment anem a l'script d'astrometria Annotate Image i el configurem segons el que vullguem mostrar, la mida de la font, els colors, etc:

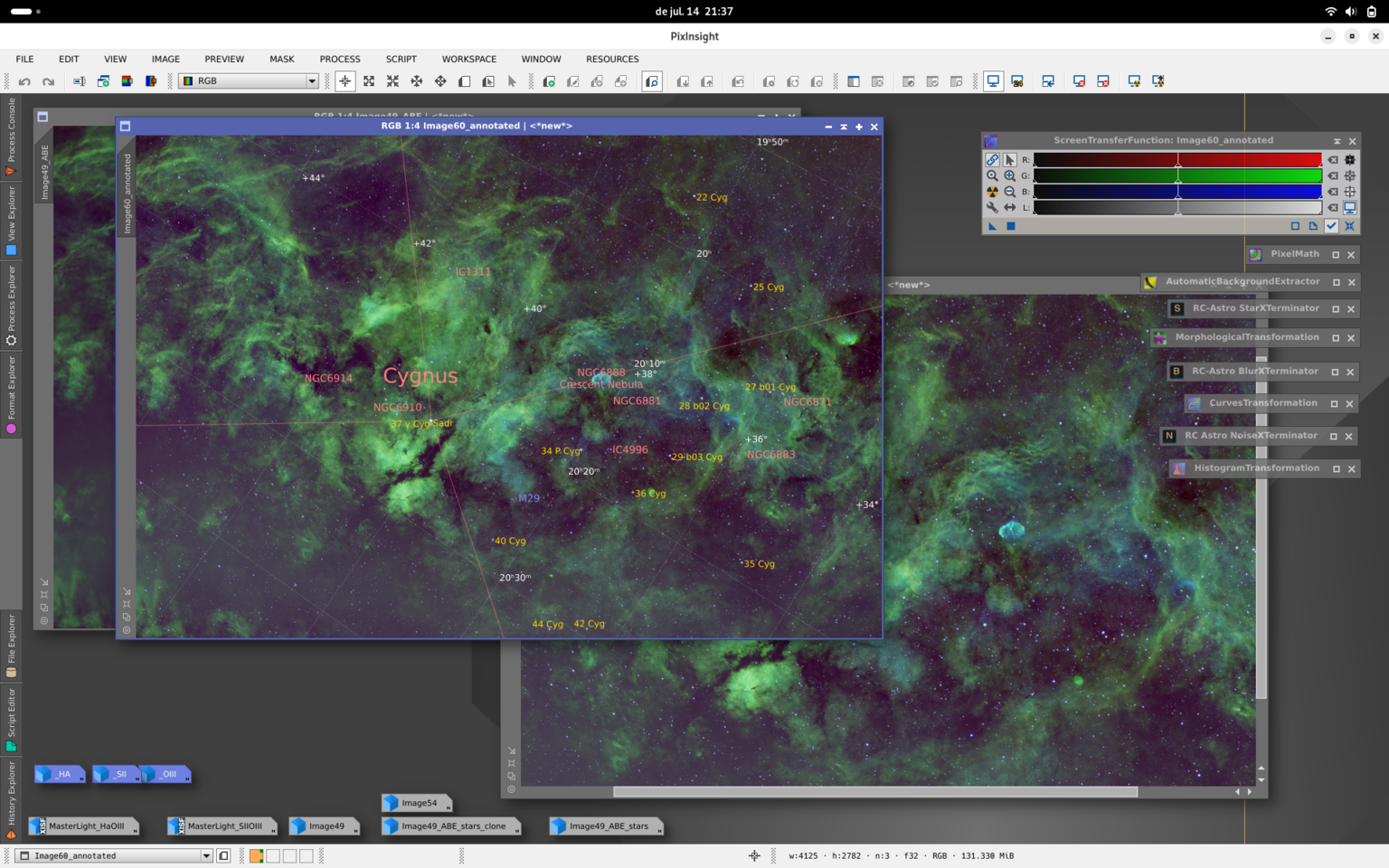

I ací tinc el resultat de Annotate Image. Queda molt bé amb aquesta imatge amb la paleta SHO:
PROCESSAT FINAL
I bé, després d'aquest pas a pas, ja puc mostrar-te el processt final de la regió de Cygnus amb la paleta SHO (o paleta Hubble), espere que t'agrade el gran camp que he pogut obtindre amb el Canon 70-200mm F2.8:
I ací la imatge amb les anotacions dels objectes astronòmics destacats:
