En l'article anterior vaig processar M45 capturat amb el filtre Askar Magic Colour D1, de 3 nm, i aquesta vegada vaig tindre una nit sense núvols i vaig repetir M45 però amb el L-Enhance, que és un filtre multibanda estreta però no és tan restrictiu com el Askar D1.
TÈCNICA
Des de fa anys que gestione els telescopis amb programari i els controle remotament. Abans feia servir AstroPhotography Tool (APT) amb plate solving, roda de filtres, refrigeració de la càmera i tot el que necessitara, connectant-me remotament a l'ordinador principal amb VNC, ISL o AnyDesk, i des de fa aproximadament un any estic provant amb Kstars/Ekos i també amb l'AsiAir Plus, un xicotet computador que ofereix molta comoditat en les sessions astronòmiques, la veritat, encara que la connectivitat Wifi no és massa estable.
Ací tens un resum del meu equip i procediment de captura i processat:
Càmera color ASI294MC Pro + lent Canon 70-200 F/2.8
Enfocador electrònic EAF ZWO
Filtre multibanda estreta Optolong L-Enhance
Muntura Orion Sirius
Tub guiat ZWO 30mm 120mm focal + càmera guiat ASI678MC
Captura i Autoguiat amb AsiAir Plus
146 captures Lights de 120 segons cadascuna i Gain 100
30 captures Dark de 120 segons cadascuna i Gain 100
30 captures Flat amb Gain 100
30 captures Dark Flat (mateix temps d'exposició i Gain que els Flat)
Processat amb PixInsight a Debian GNU/Linux 13 "Trixie"
REGISTRAMENT, CALIBRAT I INTEGRACIÓ AMB WBPP

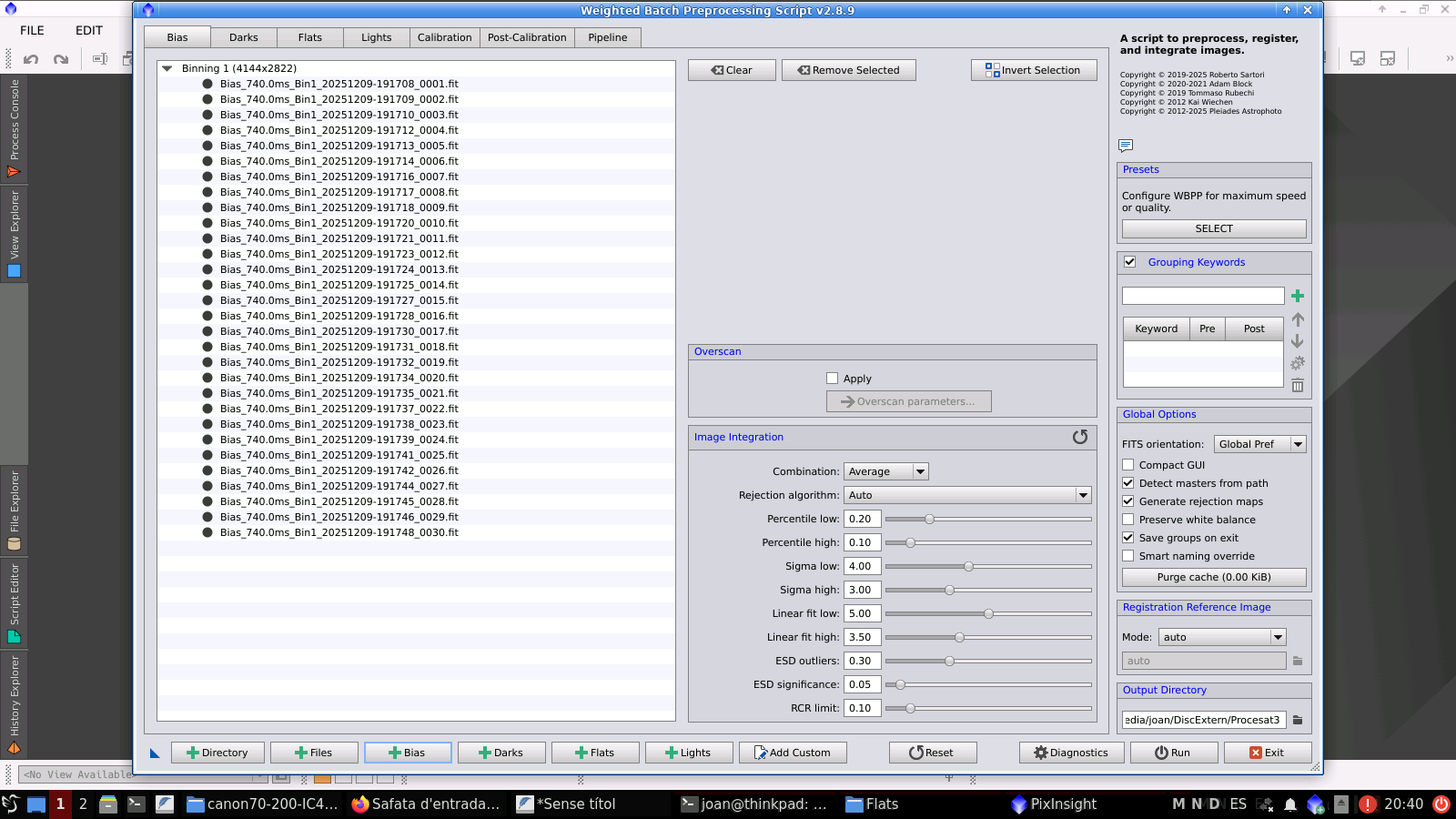

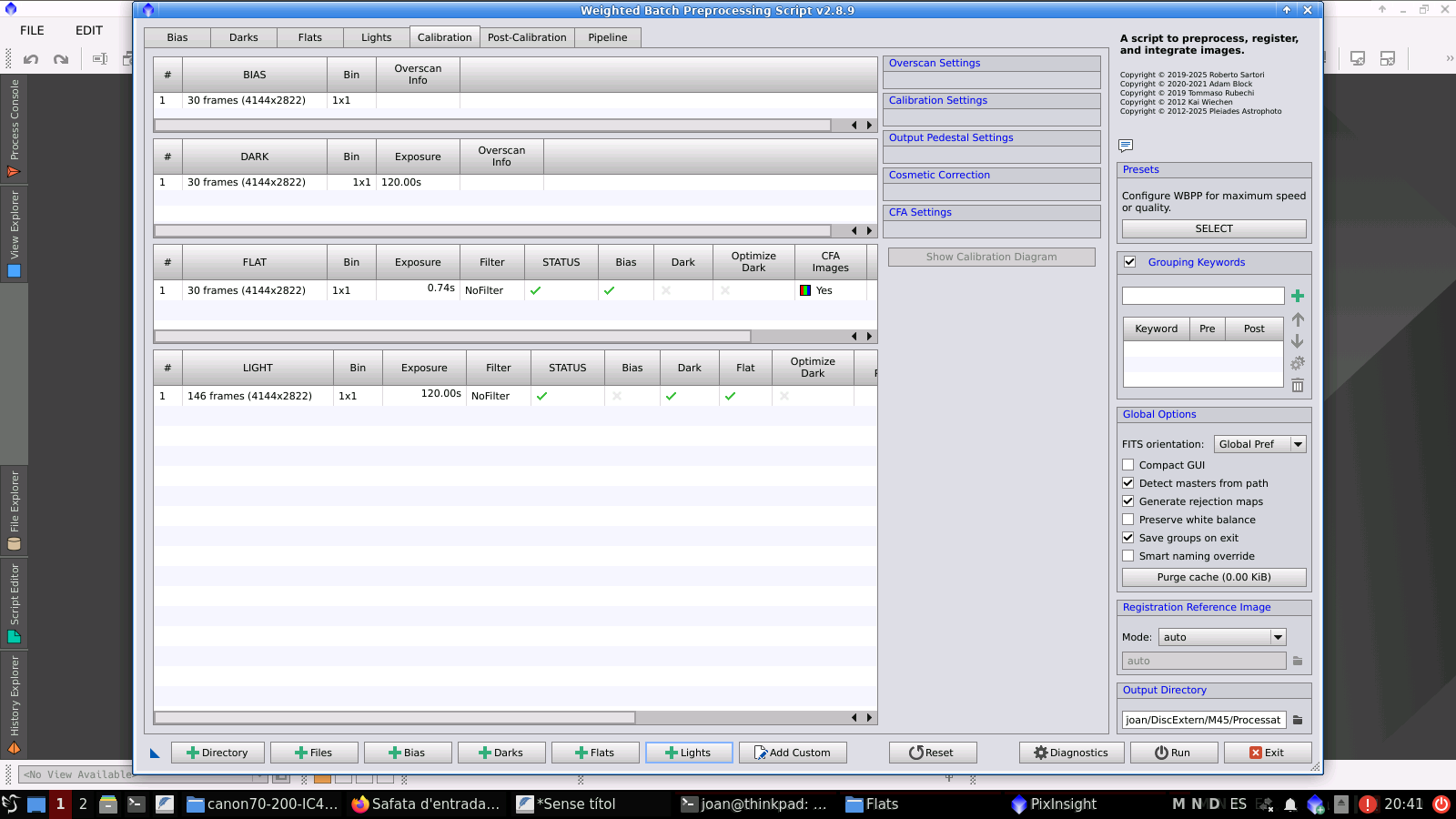

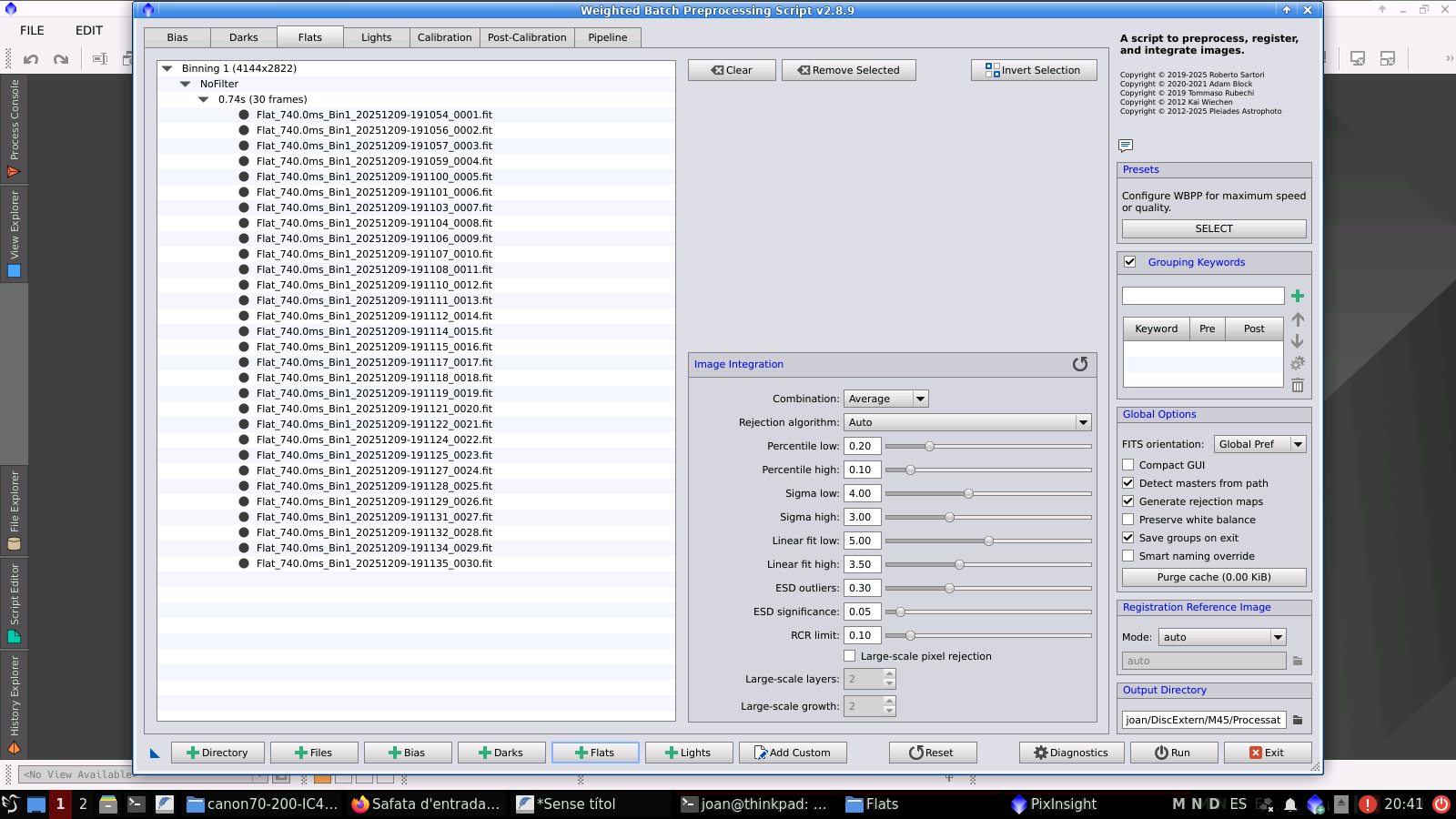

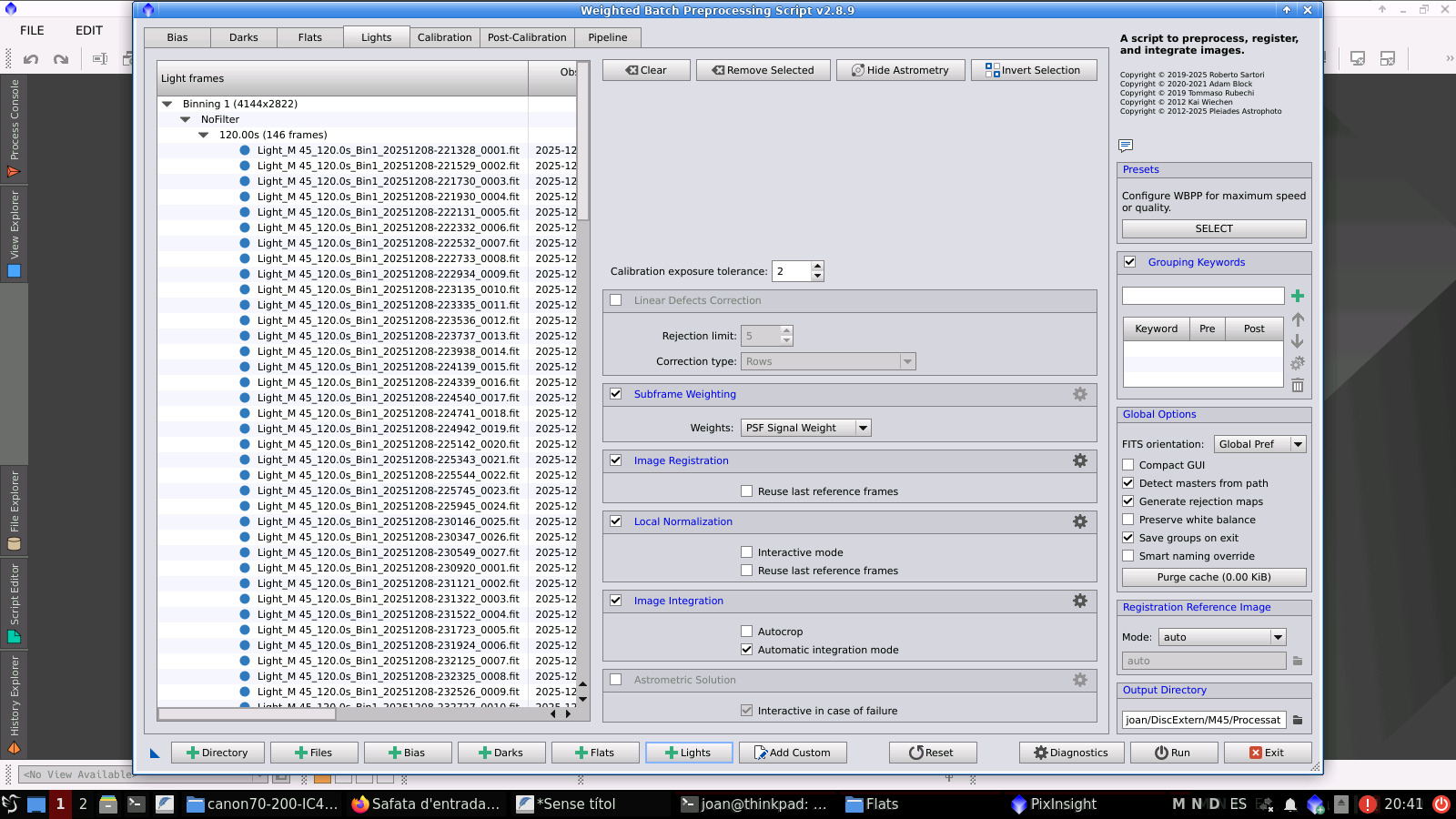

La nit passada vaig capturar un total de 146 Lights de 120 segons, a temperatura de 3 graus i un Gain de 100. També vaig capturar 30 imatges Darks i 30 imatges Dark Flats amb el mateix gain, temperatura i temps d'exposició que els Lights i finalment 30 imatges Flats:

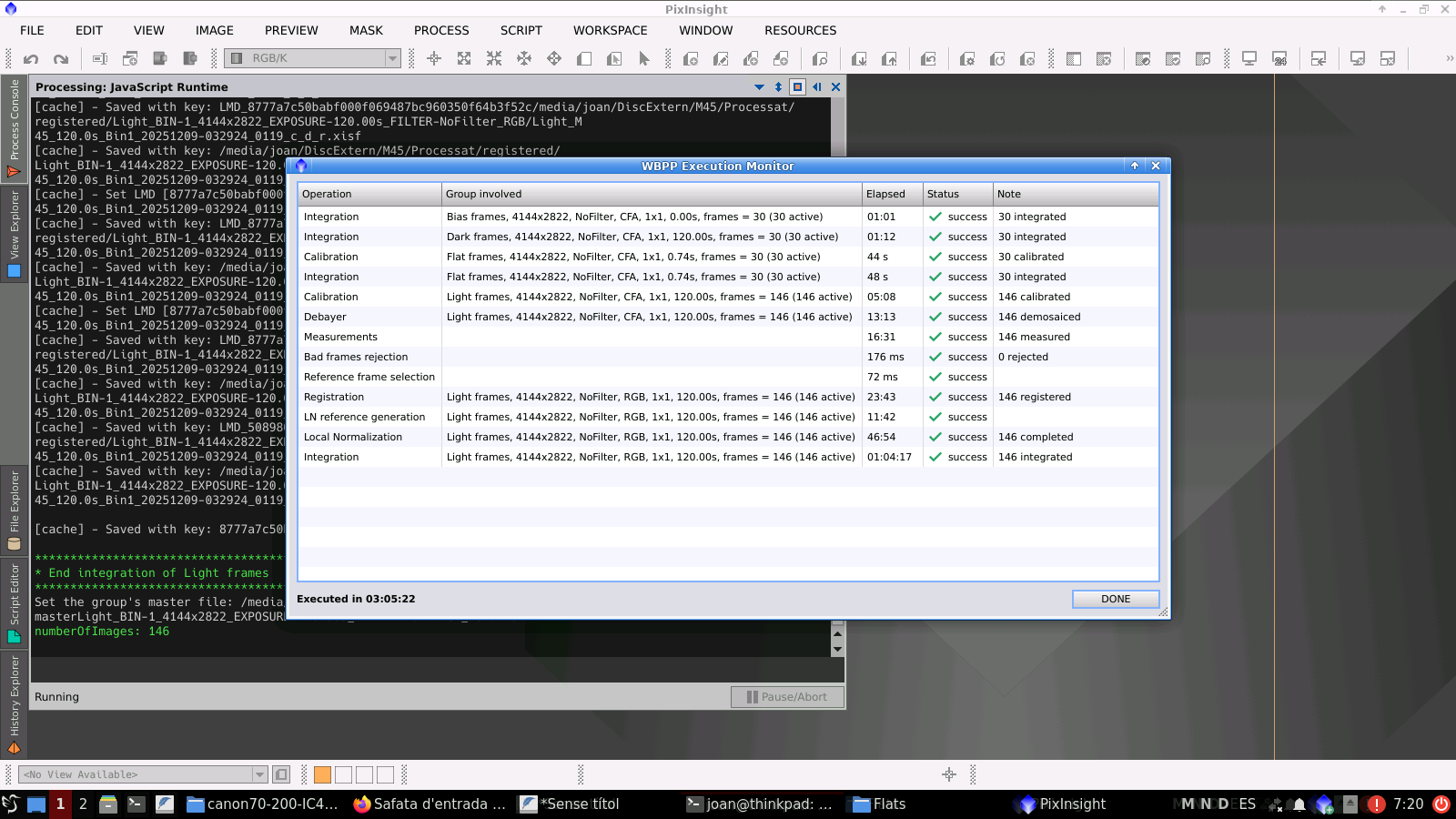

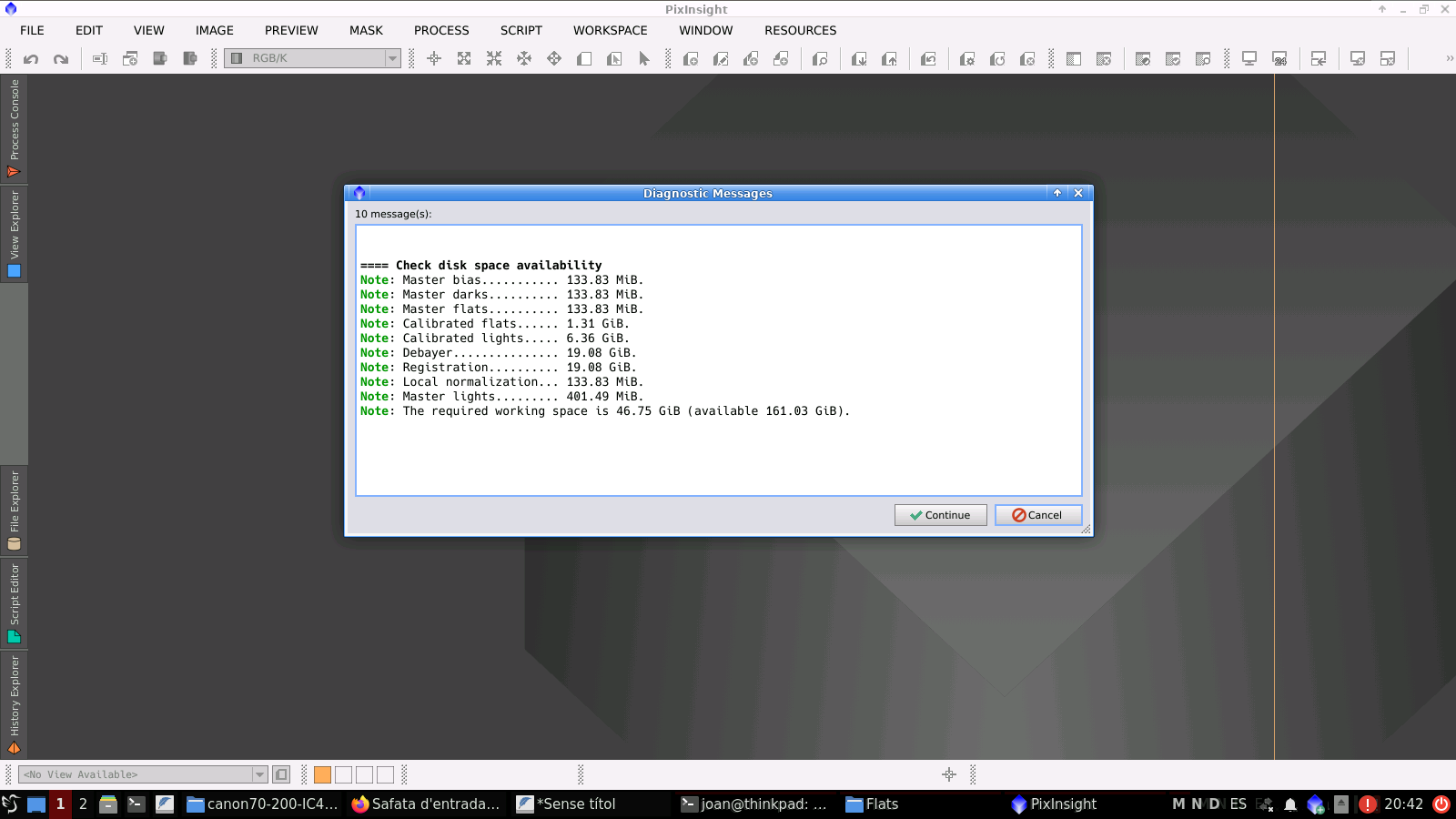

WBPP ha treballat sense problemes i li ha costat 3 hores i cinc minuts integrar-ho tot:
COMENCEM EL PROCESSAT DE M45

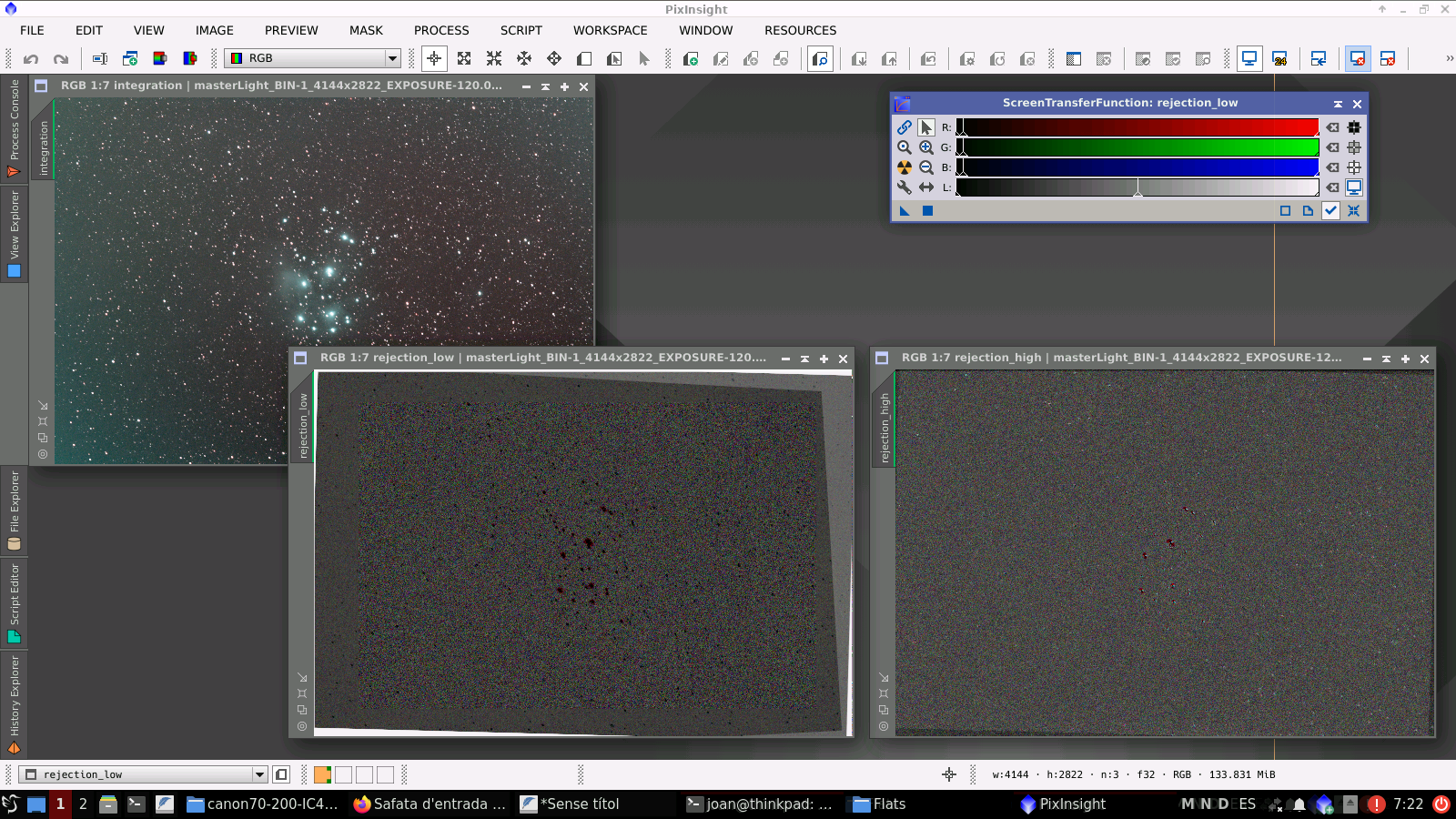

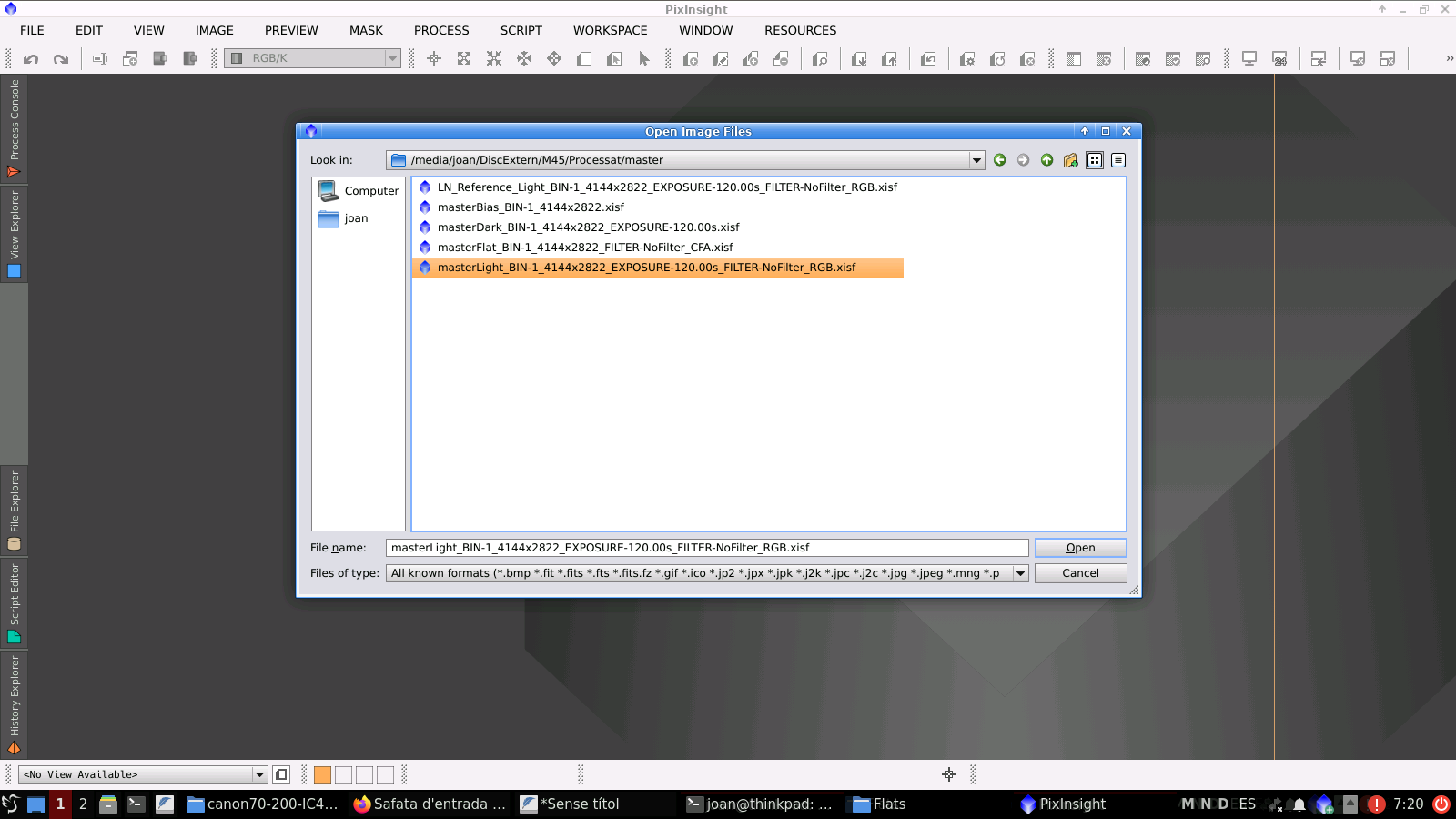

Obriré el masterLight i ací veus el masterLight amb les dos imatges de rejectionHight i rejectionLow:

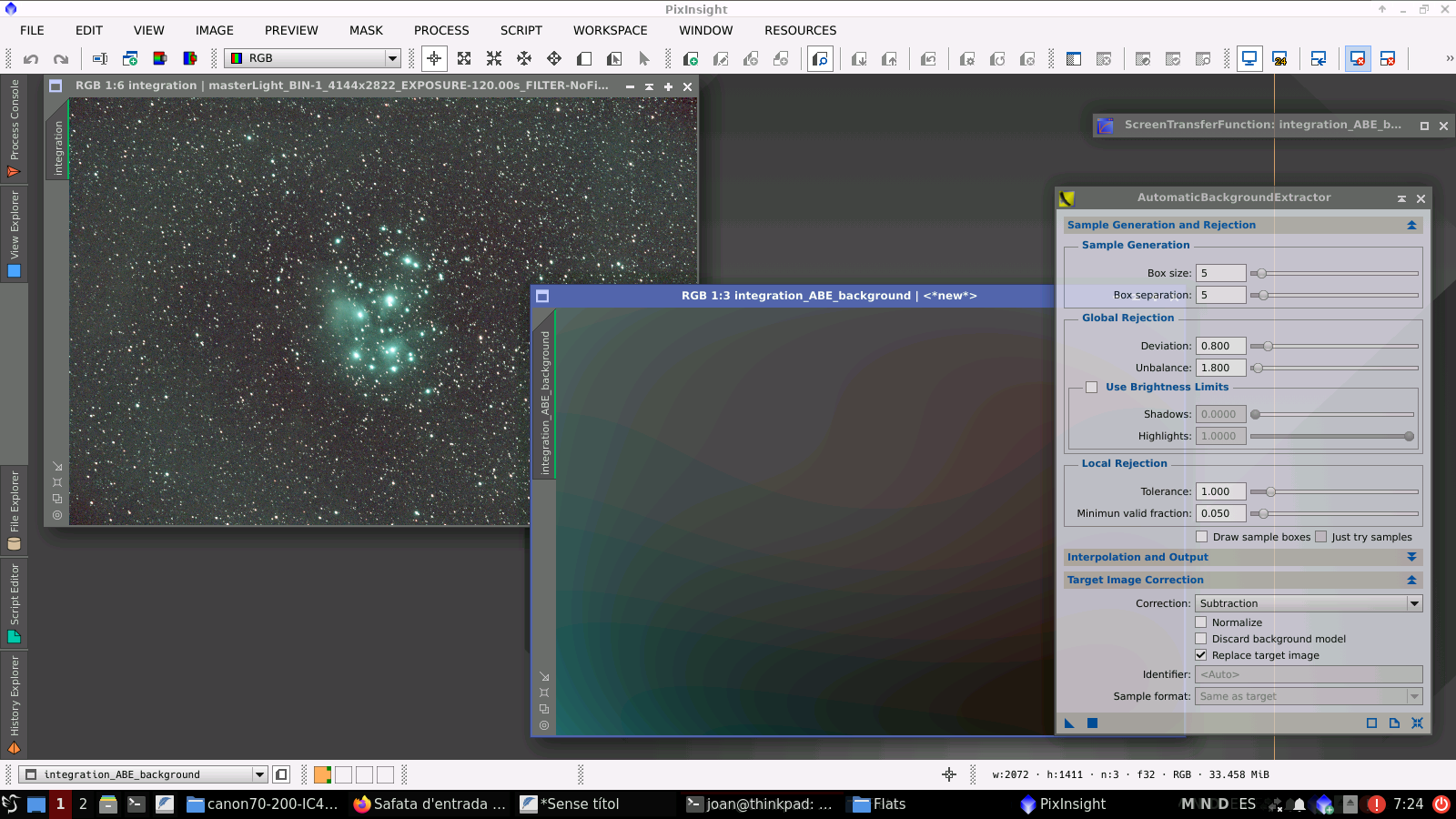

I com sempre faig, obriré primer el procés ScreenTransferFunction per a poder previsualitzar la imatge en tot moment fent l'apilat virtual i a continuació el procés AutomaticBackgroundExtractor o ABE per a extreure les irregularitats i tons desequilibrats del fons de la imatge:
I la veritat és que ABE ho fa prou bé. Ara, a continuació, vull passar el procés PhotometricColorCalibration però aquest procés necessita una resolució de plaques primer perquè necessita saber en quina zona del cel estem, i pel motiu que siga (no sóc cap expert i, per tant, no ho sé) però WBPP no ha fet una resolució de plaques sobre la meua imatge final integrada de M45.

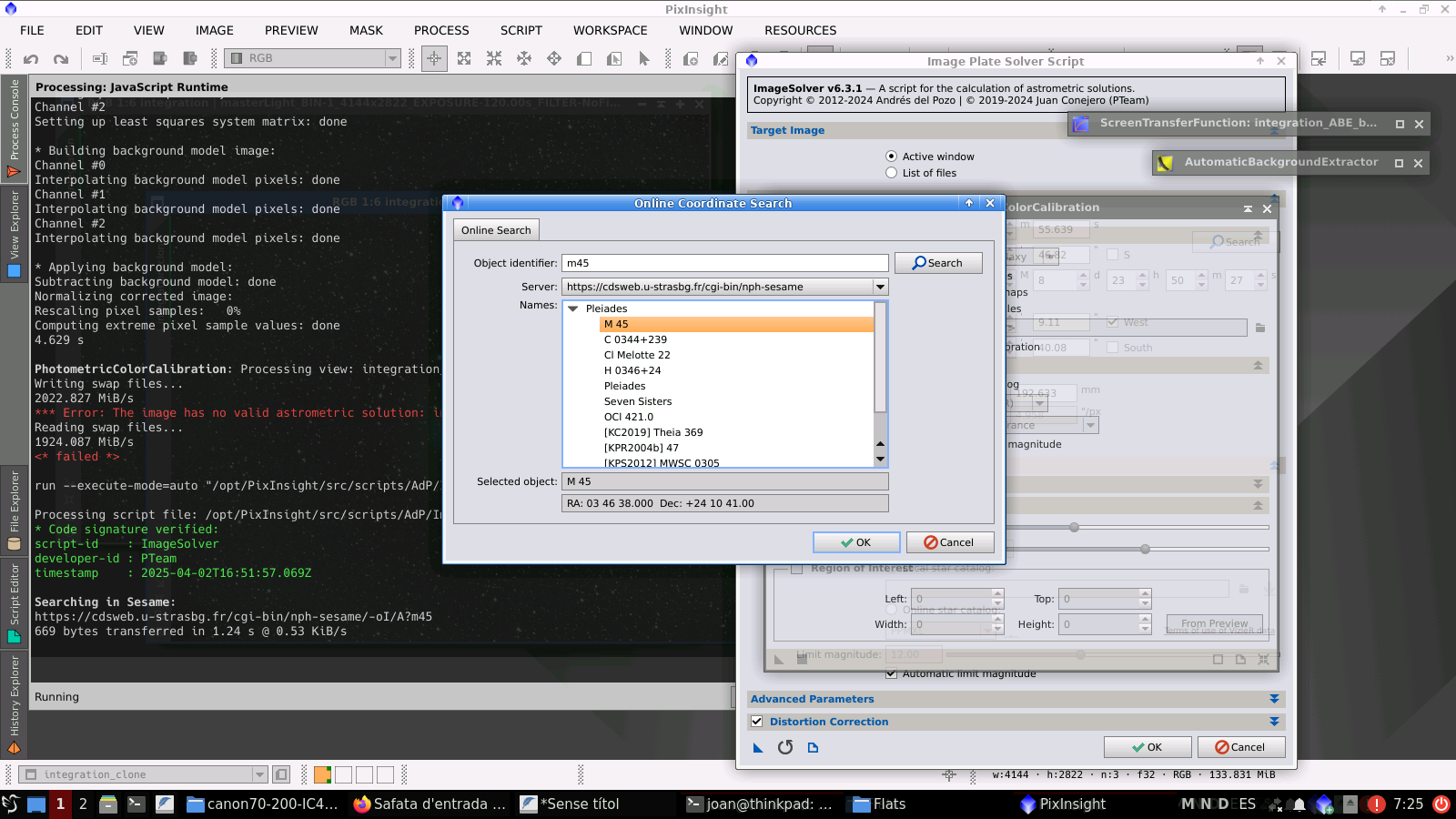

Aleshores el que faré ara serà passar l'script ImageSolver per a indicar-li que es tracta de M45, i ImageSolver ho reconeixerà ràpidament i fàcil:

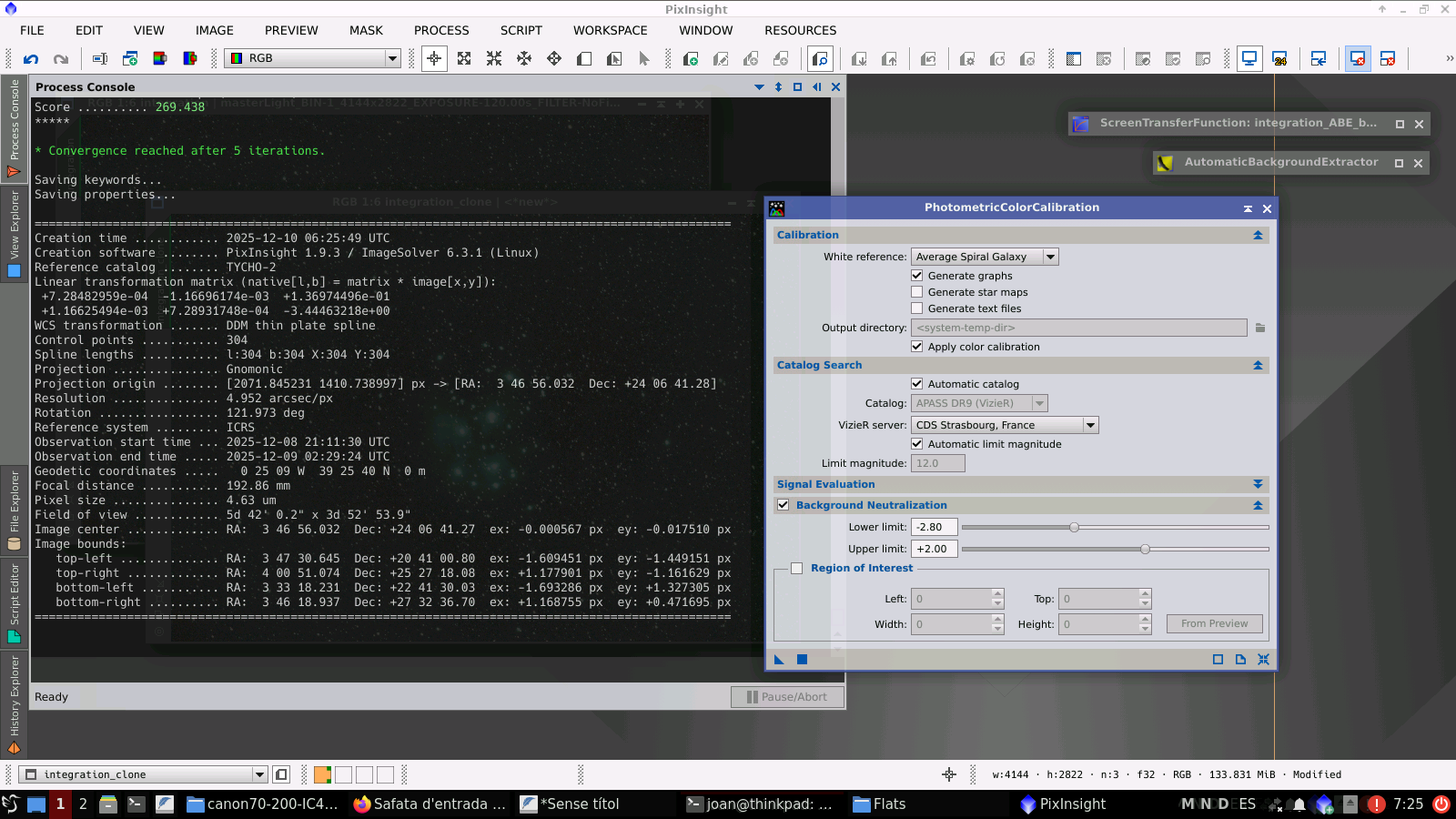

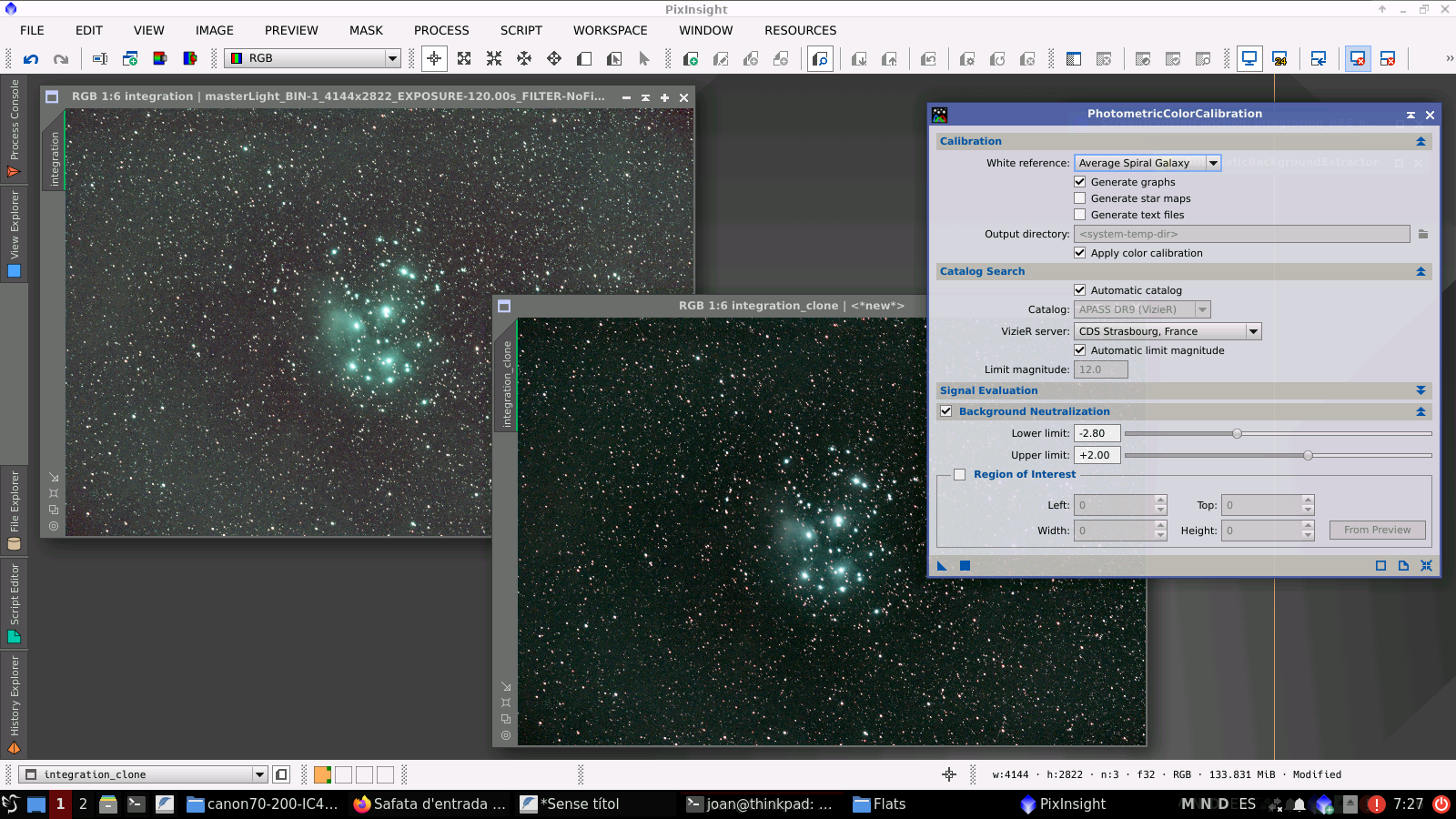

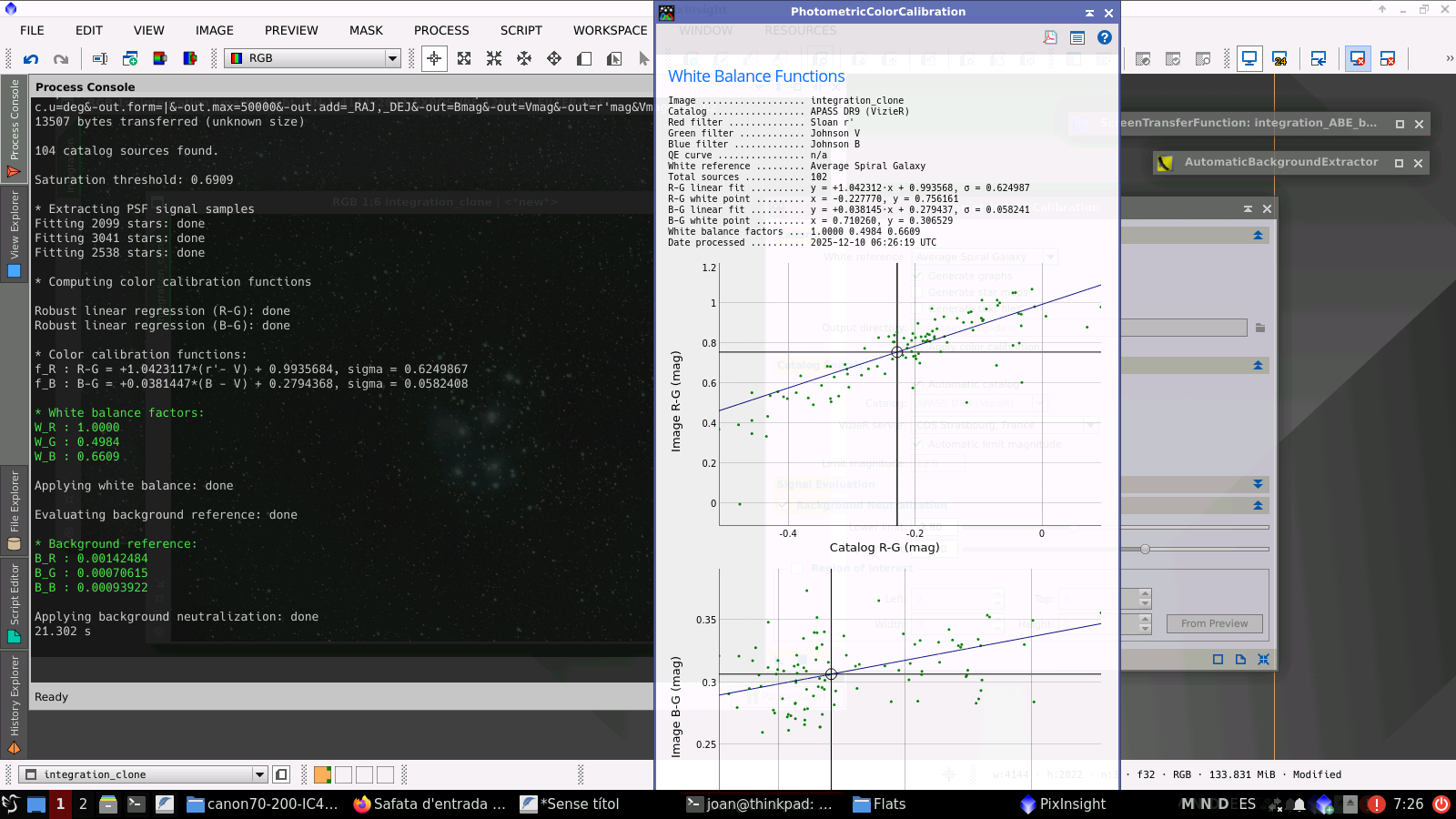

El procés PhotometricColorCalibration o PCC de PixInsight és una eina pensada per donar colors realistes i físicament coherents a les teues imatges d’astrofotografia, basant-se en dades astronòmiques reals:
No és un simple “auto white balance”, sinó un calibratge científic que compara les estrelles de la teua foto amb catàlegs astronòmics:
A l'esquerra la imatge inicial i a la dreta pots veure la imatge processada per PhotometricColorCalibration que (1) determina les estrelles del camp, (2) consulta les dades reals d’eixes estrelles, (3) calcula la diferència entre el color real i el color capturat i finalment (4) aplica una correcció de color global ajustant els tres canals RGB de manera matemàtica perquè les estrelles del teu camp coincidisquen amb els colors reals del cel:

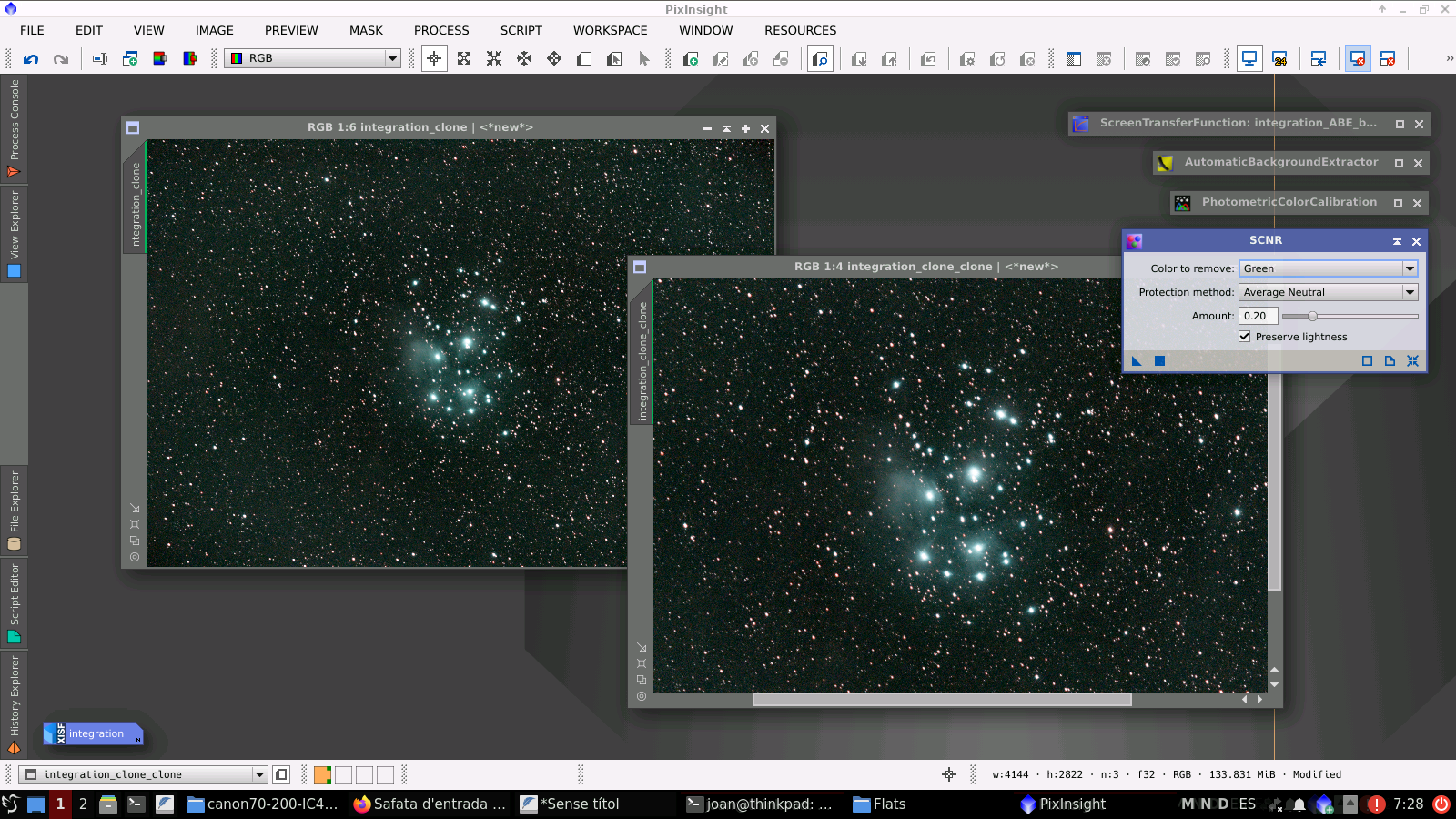

Ara li passe el procés SCNR que és un procés per reduir o eliminar una dominància d’un color concret, tradicionalment el verd. No es recomanable passar-ho a M45 de manera agressiva, per tant si et fixes li he donat un valor molt baix:

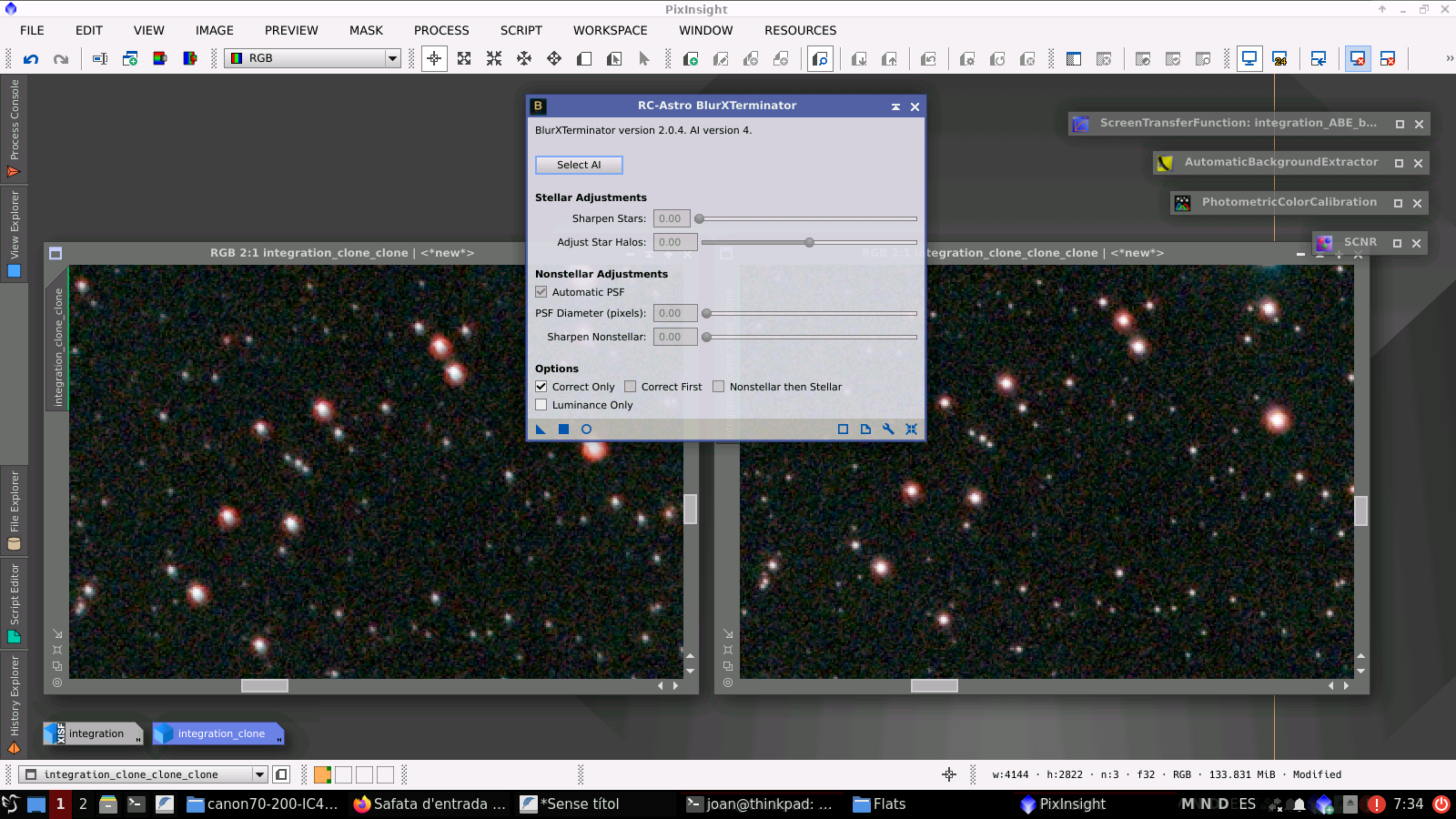

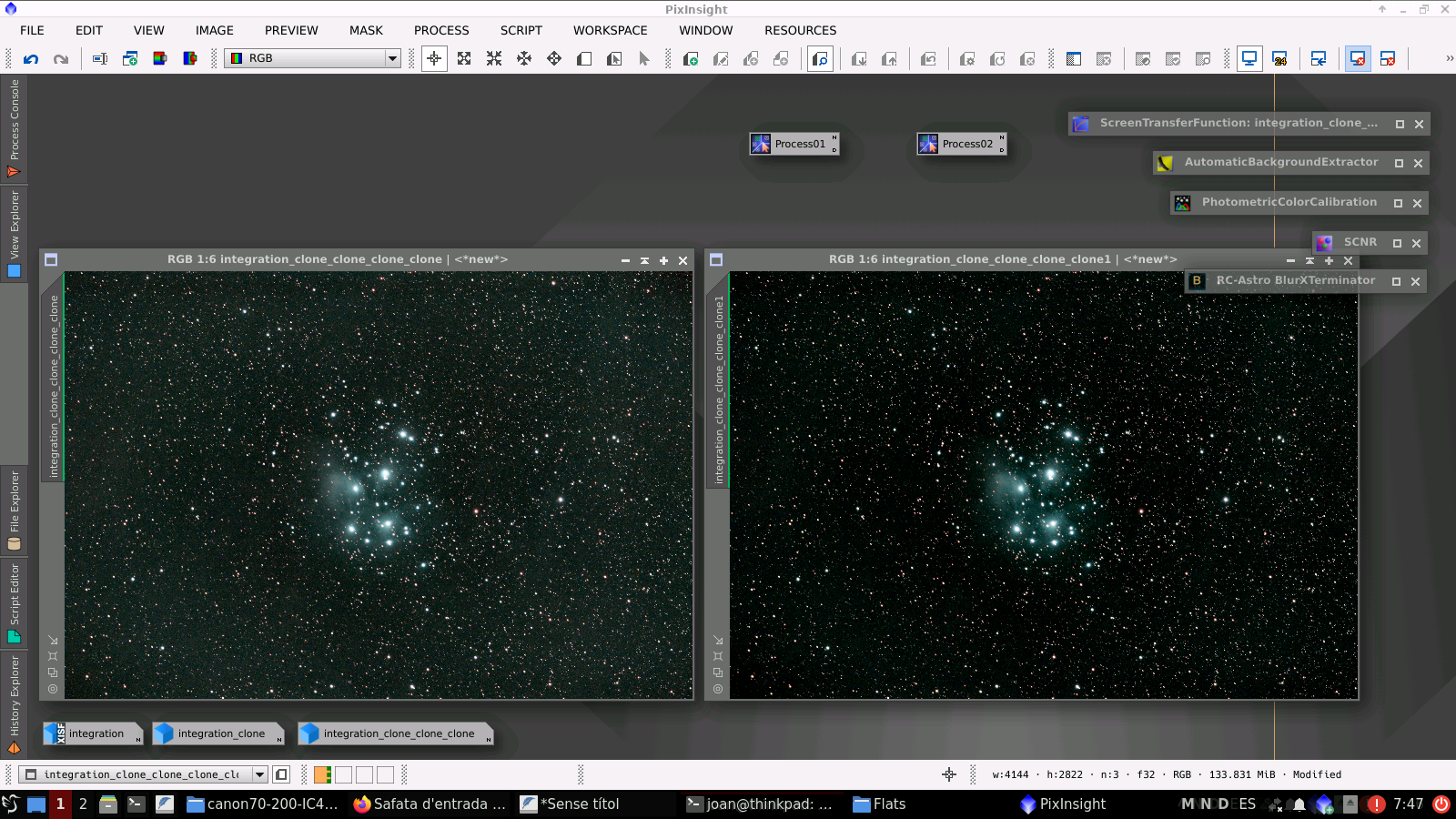

A continuació vaig a passar-li BlurXTerminator, un procés que vaig incorporar fa unes setmanes i que ofereix uns resulats molt bons, la veritat. A l'esquerra la imatge inicial i a la dreta la imatge processada:
Ara vaig a passar-li el procés DynamicBackgroundExtractor o DBE, no sé si no s'ha de fer en aquest ordre però jo ho faig així, i aquest és el moment on veig que em molesten les, encara visibles, tonalitats desequilibrades en el fons de la imatge de les Plèiades:

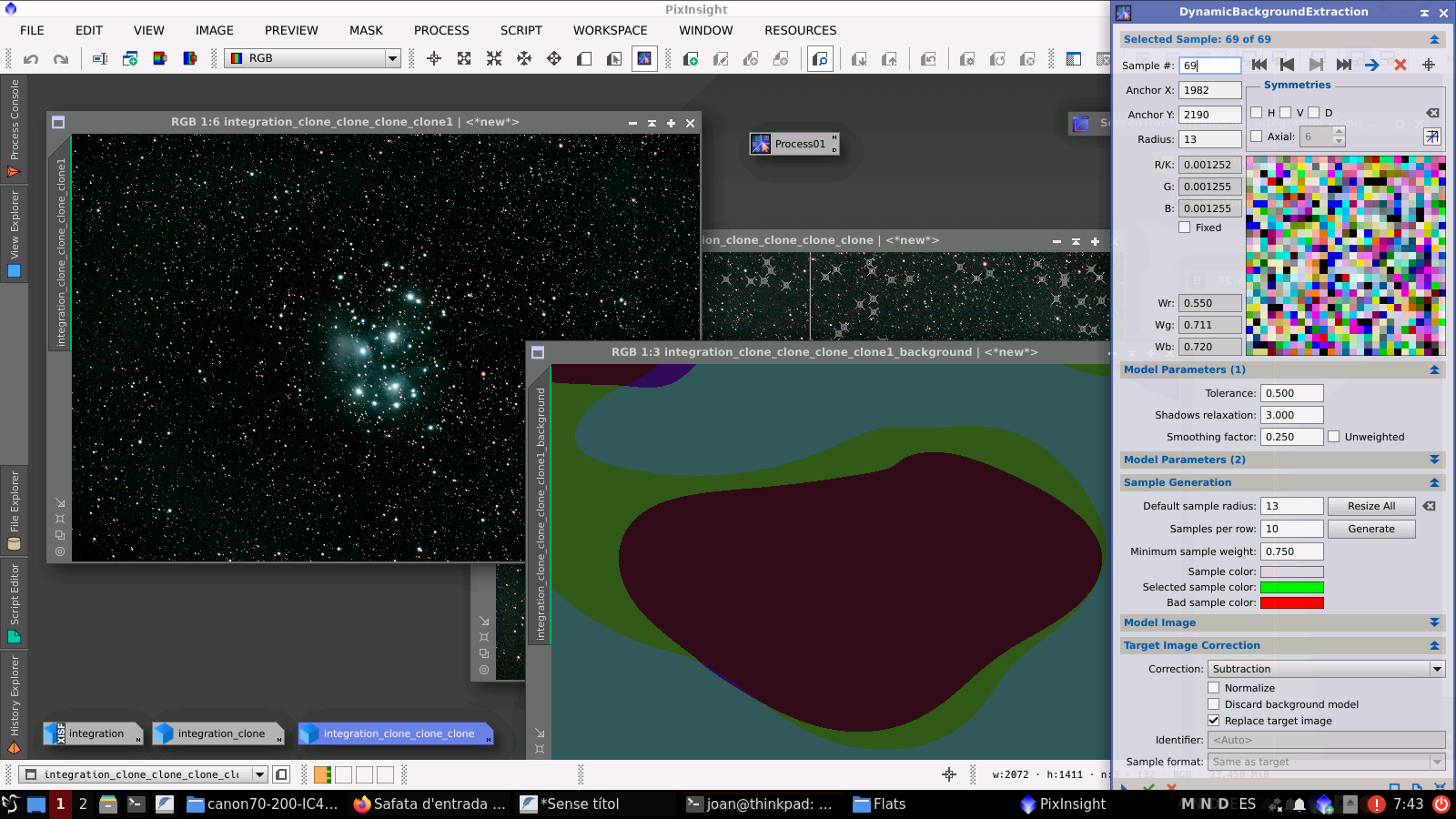

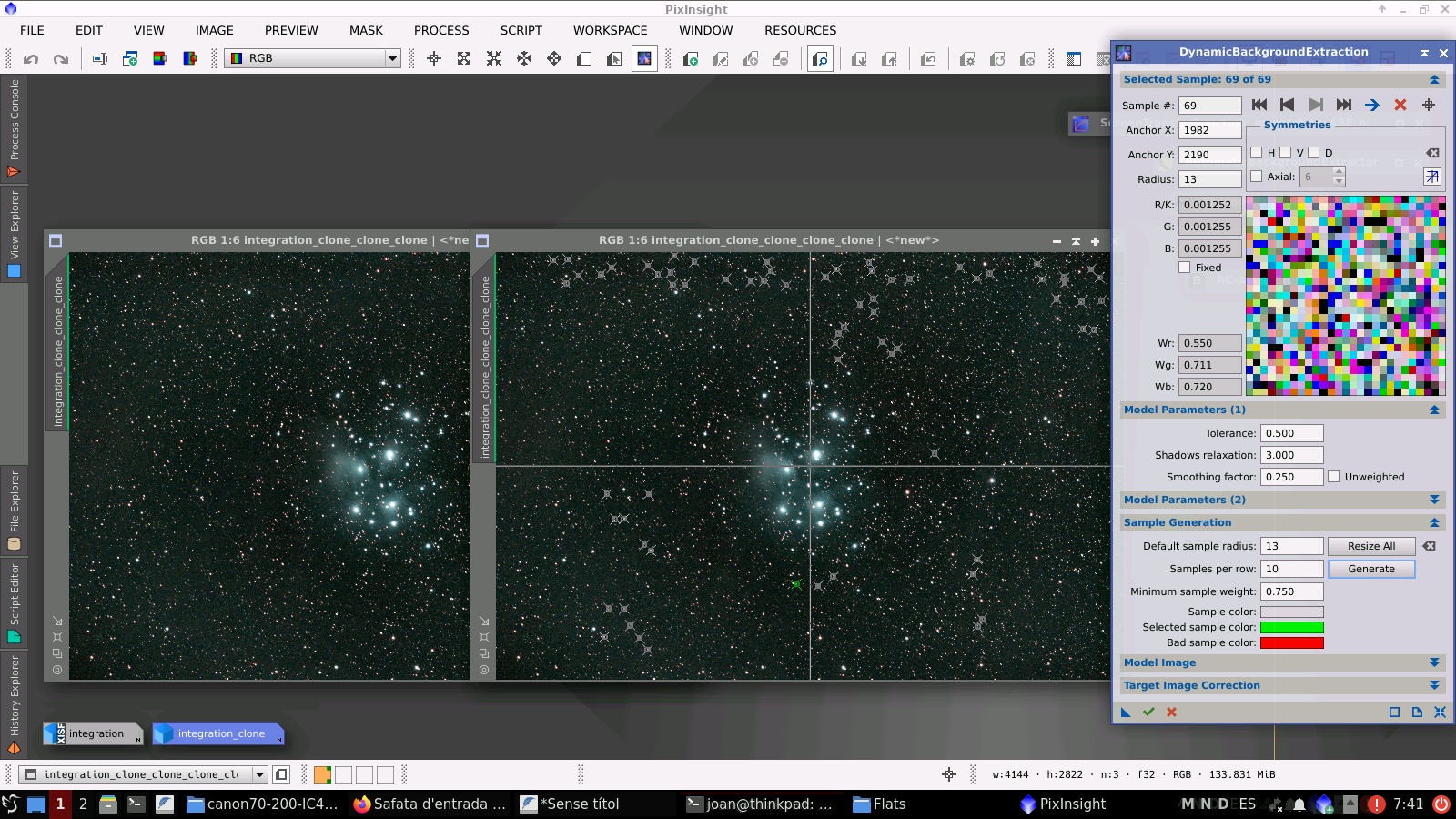

Amb DBE vaig a marcar diferents punts en el fons de la imatge on no hi haja nebulositats ni estreles, per a equilibrar el color final del fons:
I ací el resultat, amb diferències molt visibles. A l'esquerra la imatge inicial i a la dreta la imatge treballada amb DBE:

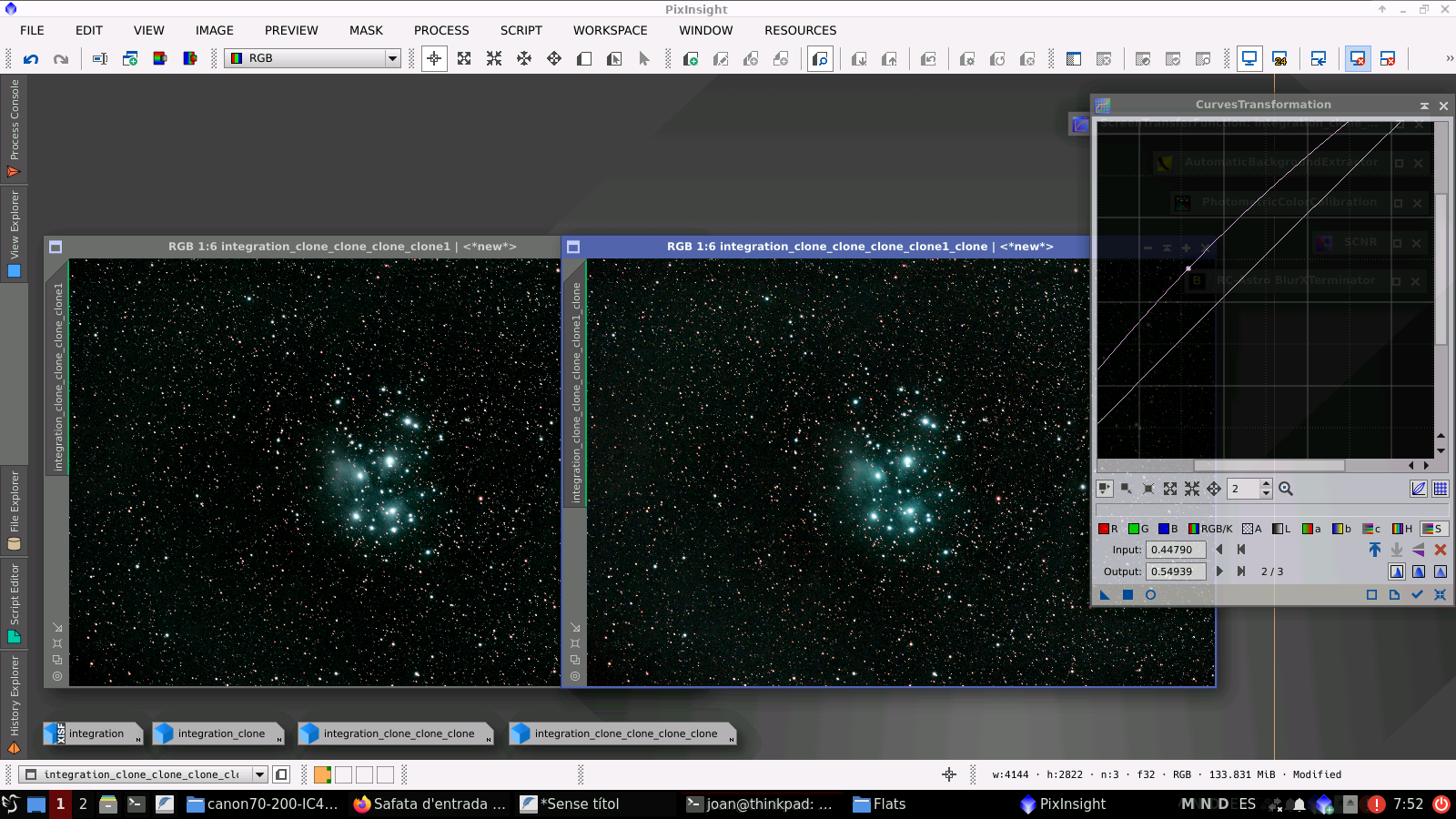

Ara arriba el moment del procés CurvesTransformation perquè quan hi ha color m'agrada apujar subtilment la saturació del contrast entre nebulosa i el negre del fons:

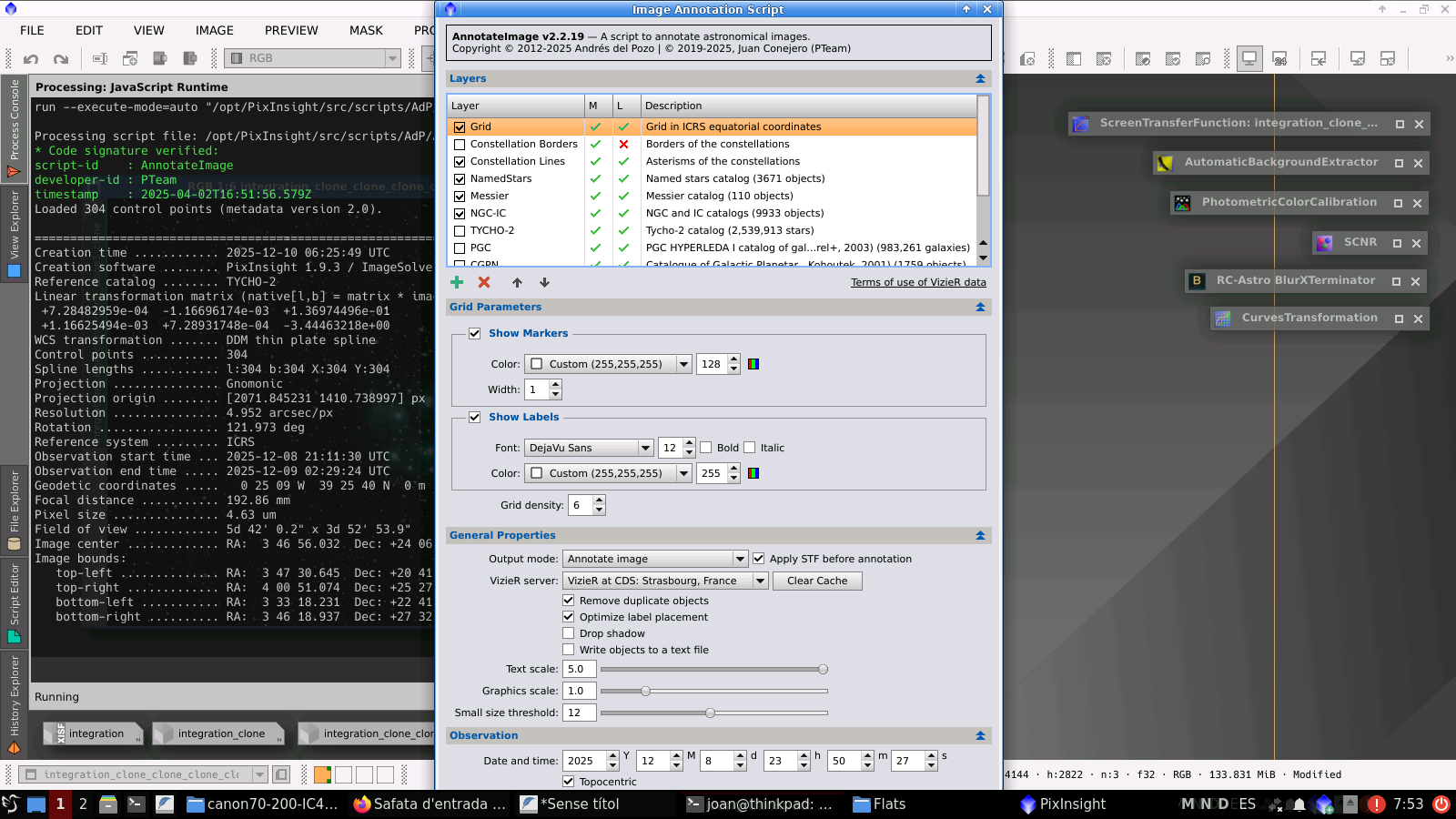

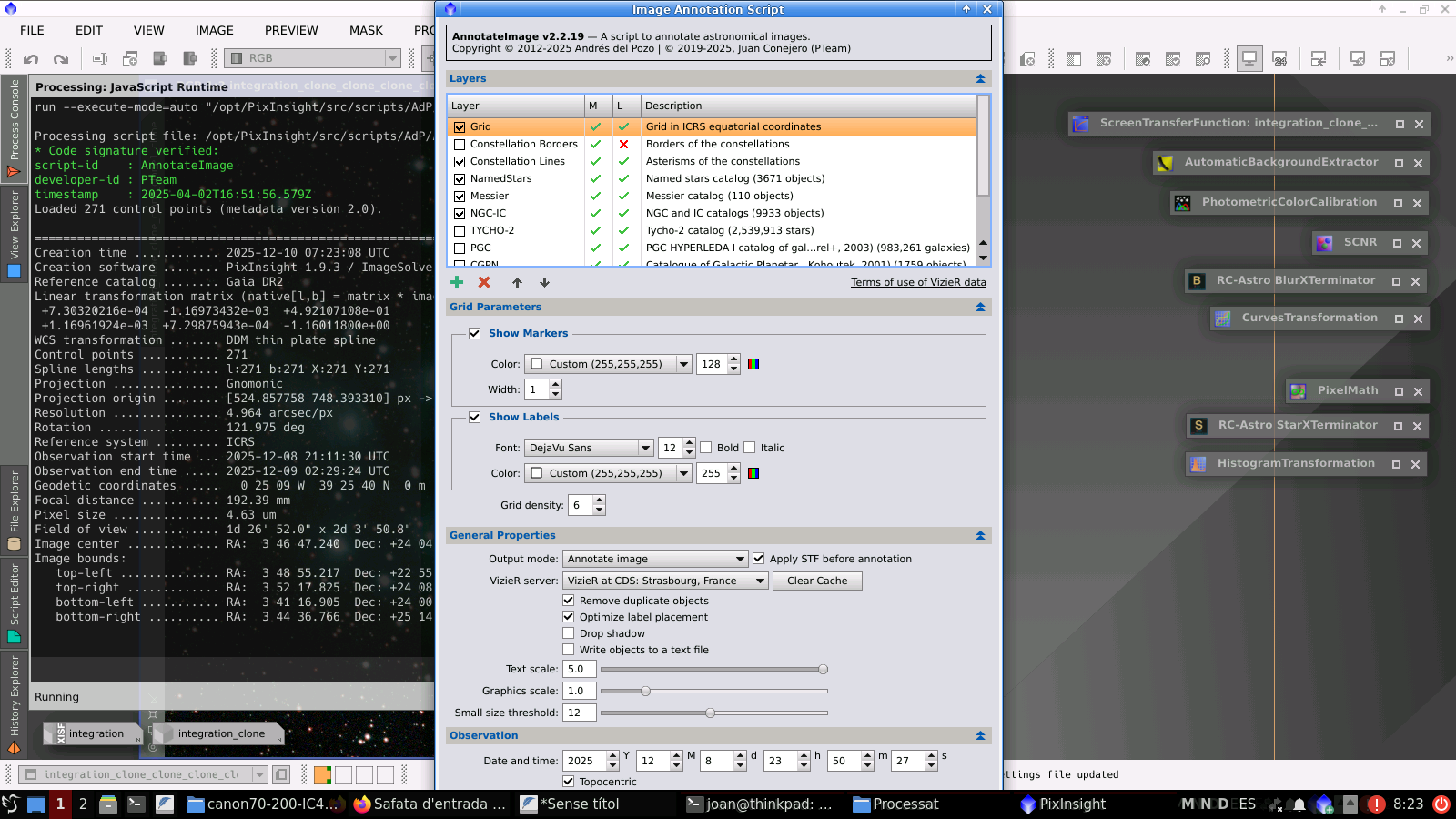

I bé, ara anem a passar l'script d'astrometria AnnotationImage per a que ens indique els objectes d'interés en el camp de la foto. Com que ja tenim feta en un pas anterior la resolució de plaques, només cal configurar ràpidament el que volem mostrar i acceptar:

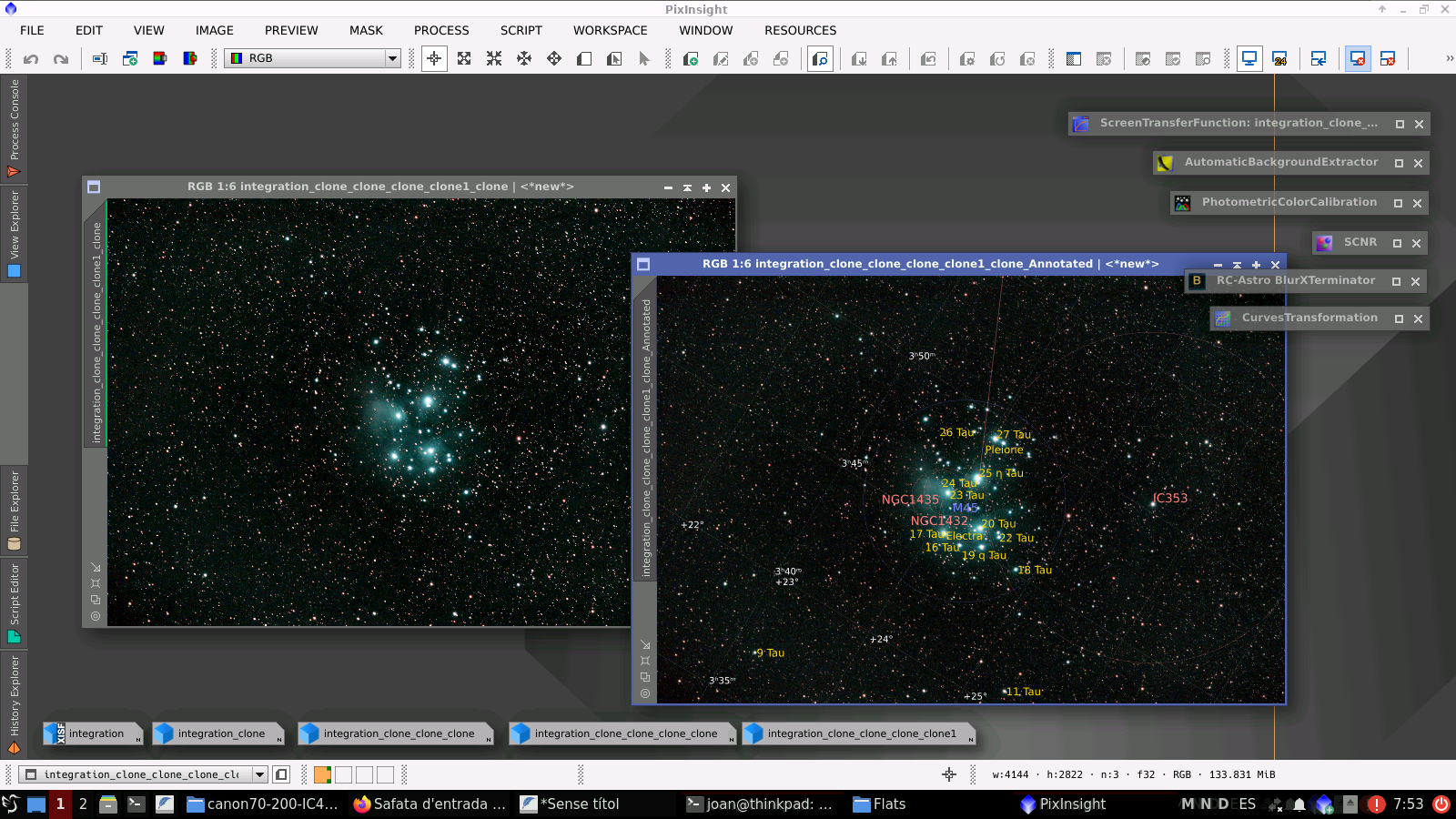

I ja tenim a l'esquerra la imatge i a la dreta la imatge amb les dades astromètriques:

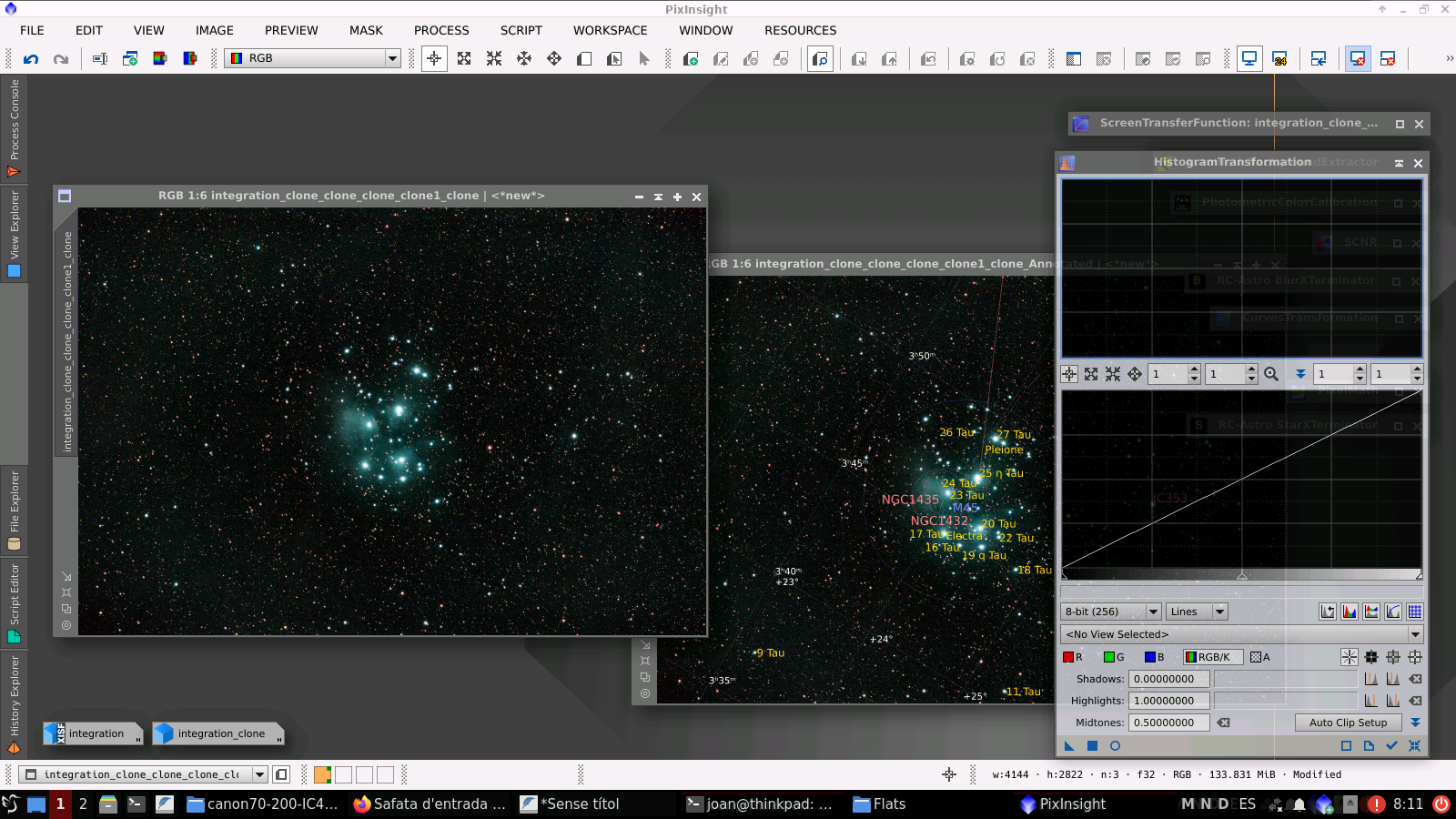

I farem l'estirat final amb el procés HistogramTransformation per a poder exportar la imatge lineal en un format d'imatge com .png:

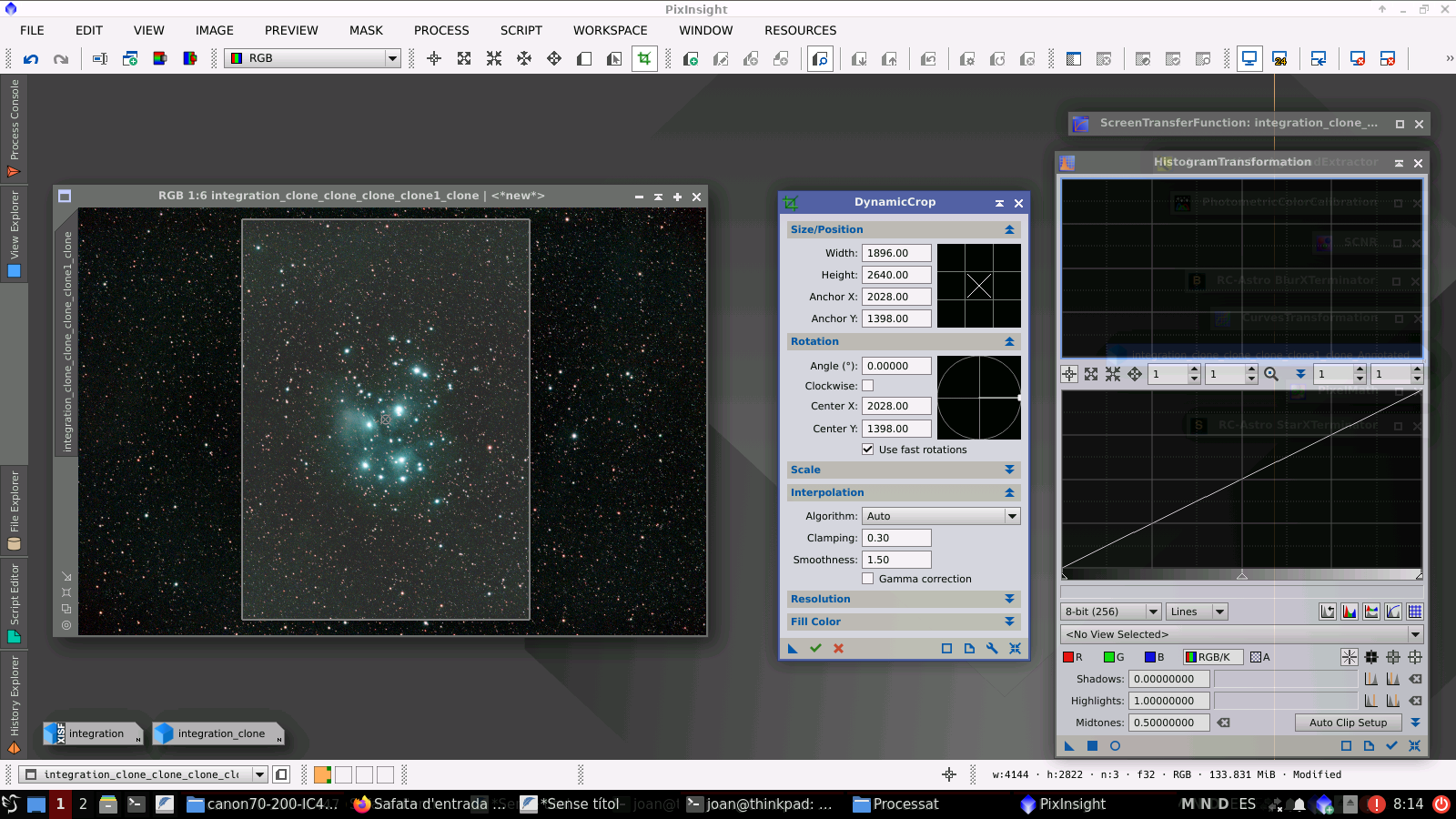

Ara vull un format de la imatge diferent, vull retallar part de la imatge i obtenir una imatge vertical agafant M45 en el centre però també estreles. Obriré el procés DynamicCrop i retallaré la part que m'interessa:

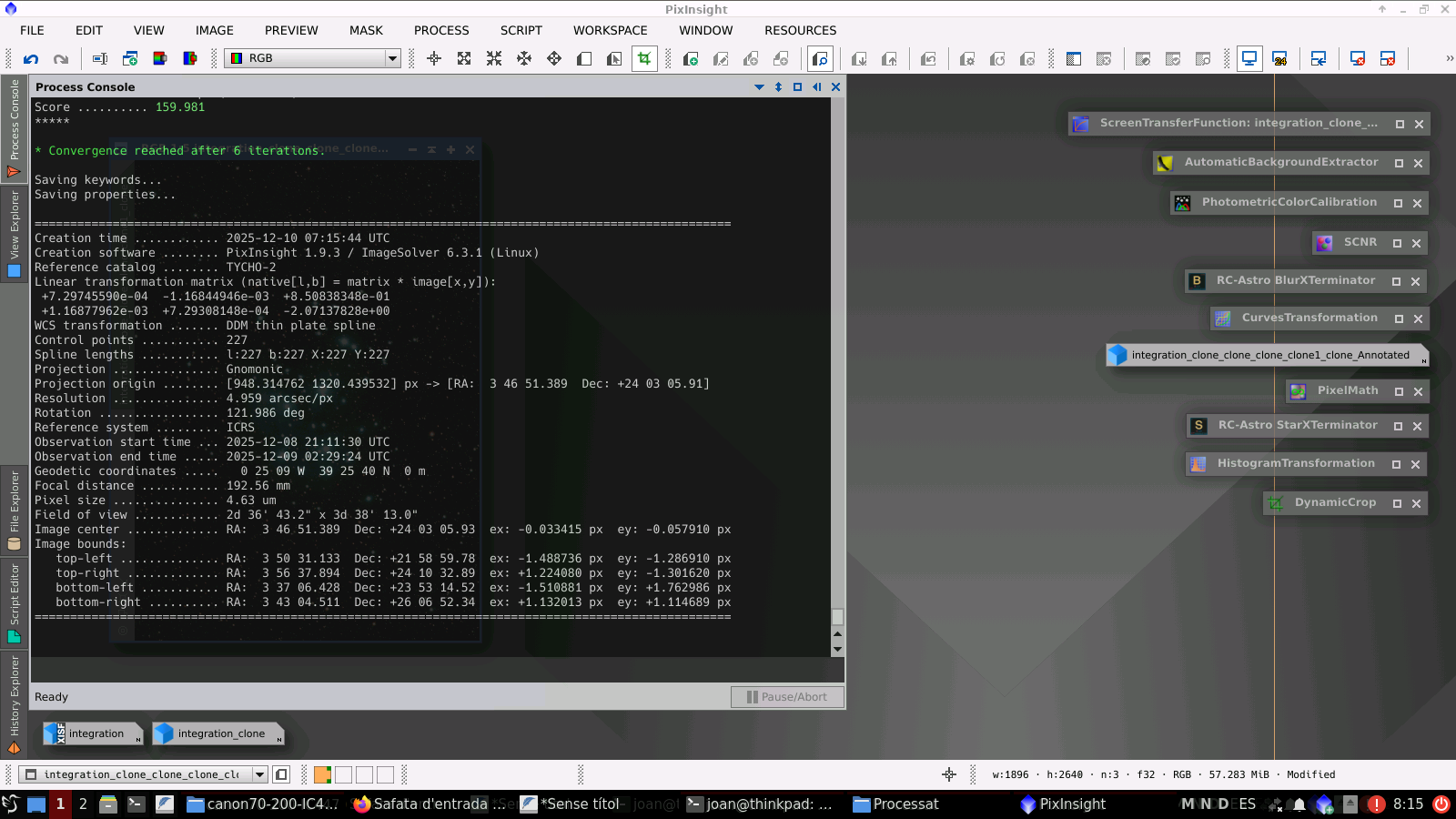

Retalle i li passe la resolució de plaques amb l'script ImageSolver, que em reconeixerà molt ràpidament les dades de la imatge:

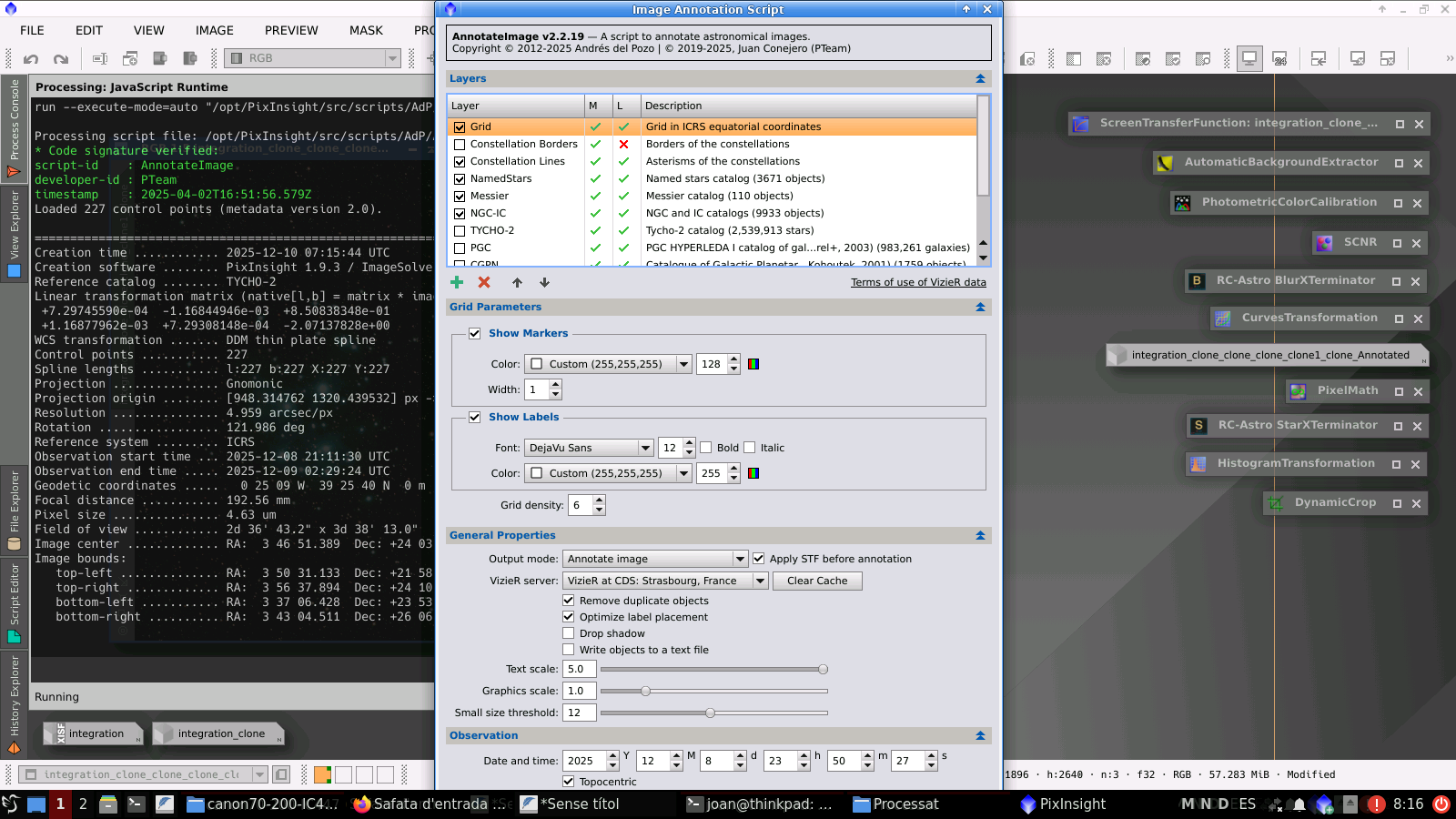

A continuació li passaré l'script de dades astromètriques AnnotateImage com hem fet abans:

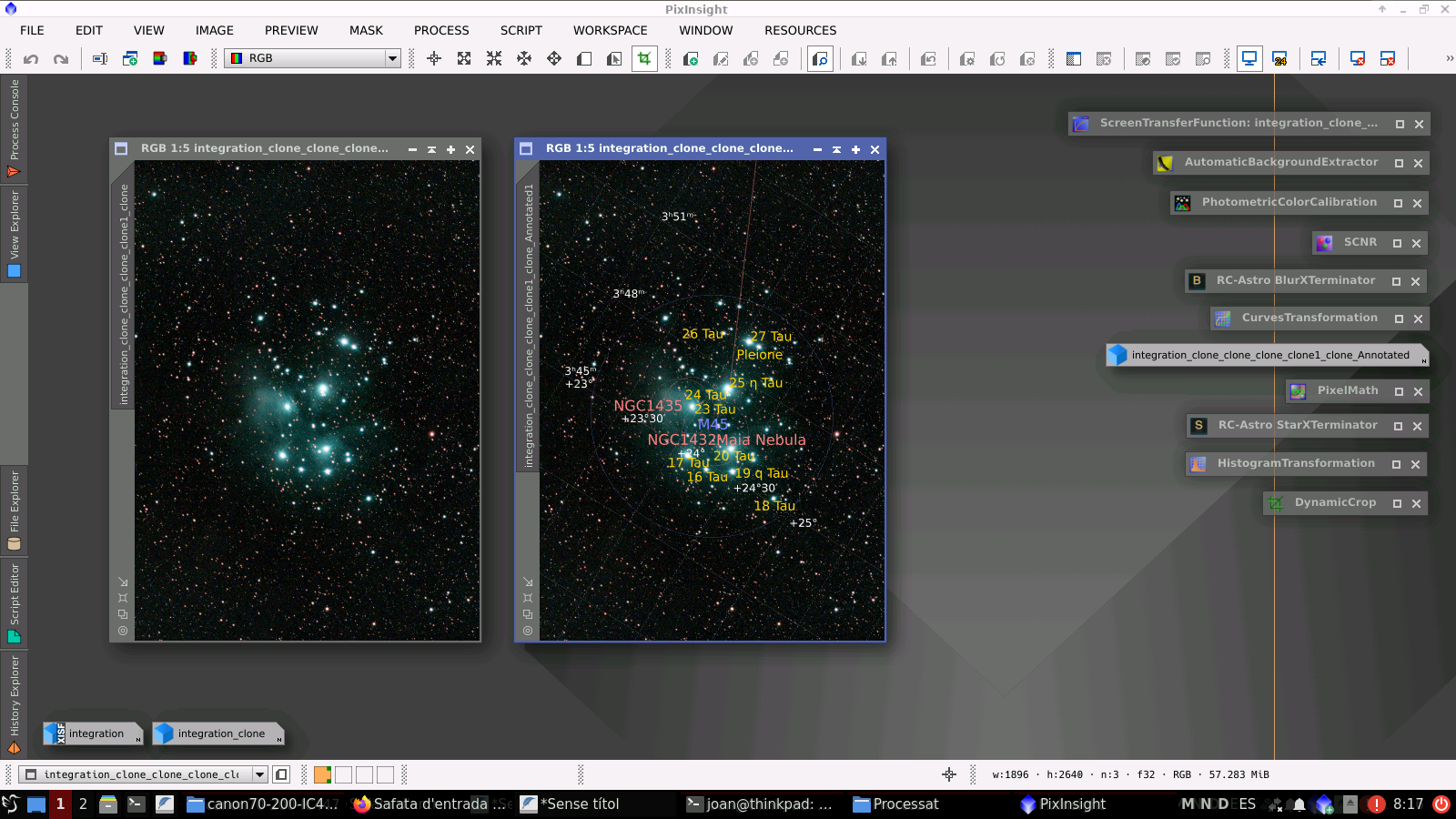

I ja tenim la imatge, amb el format vertical i les dades astromètriques:

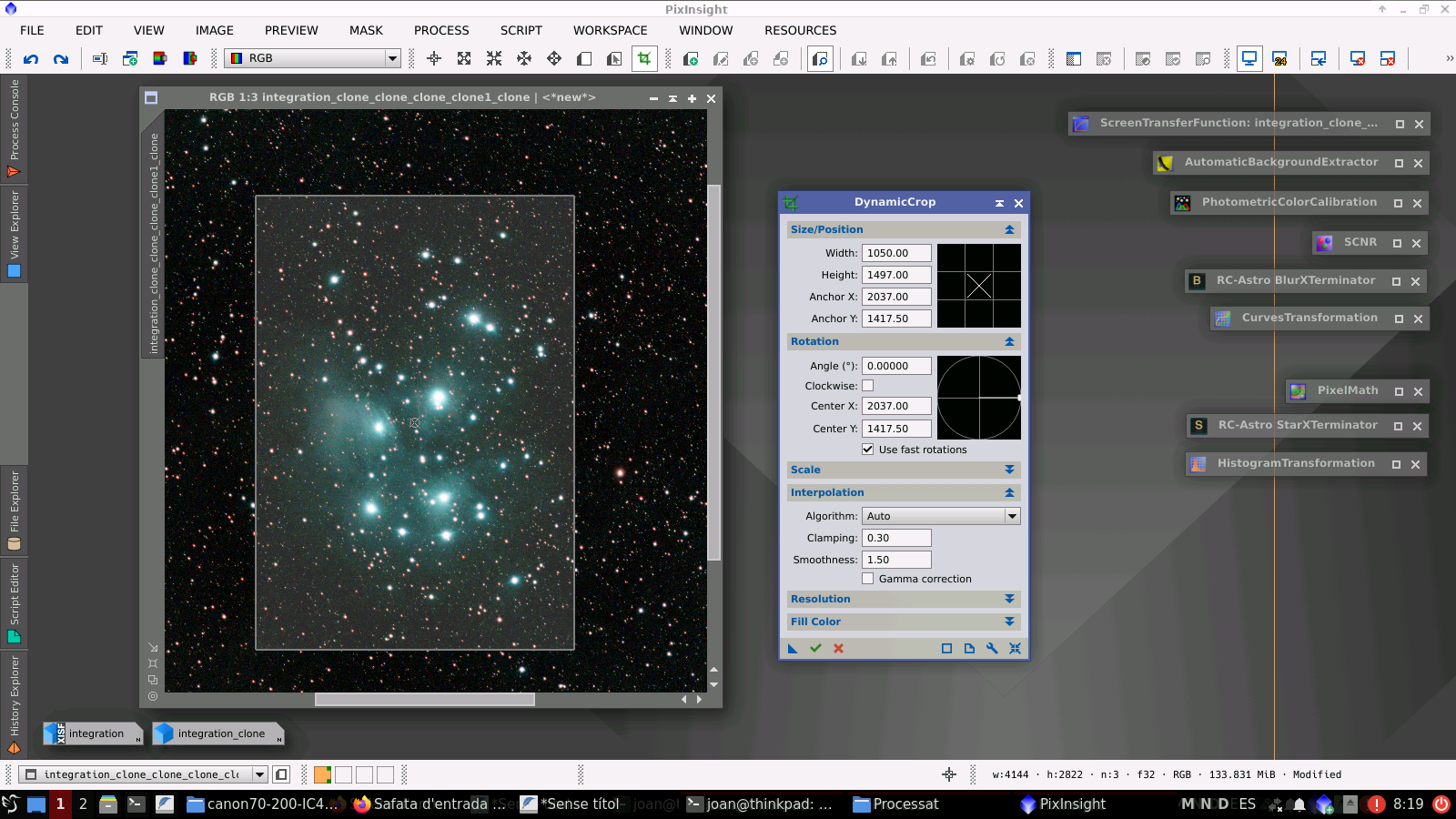

I ara, una vegada més, vaig a retallar la imatge per a treure M45 més "a prop", obriré novament el procés DynamicCrop i tornaré a retallar la imatge un poc més agafant l'objecte M45 més centrat encara:

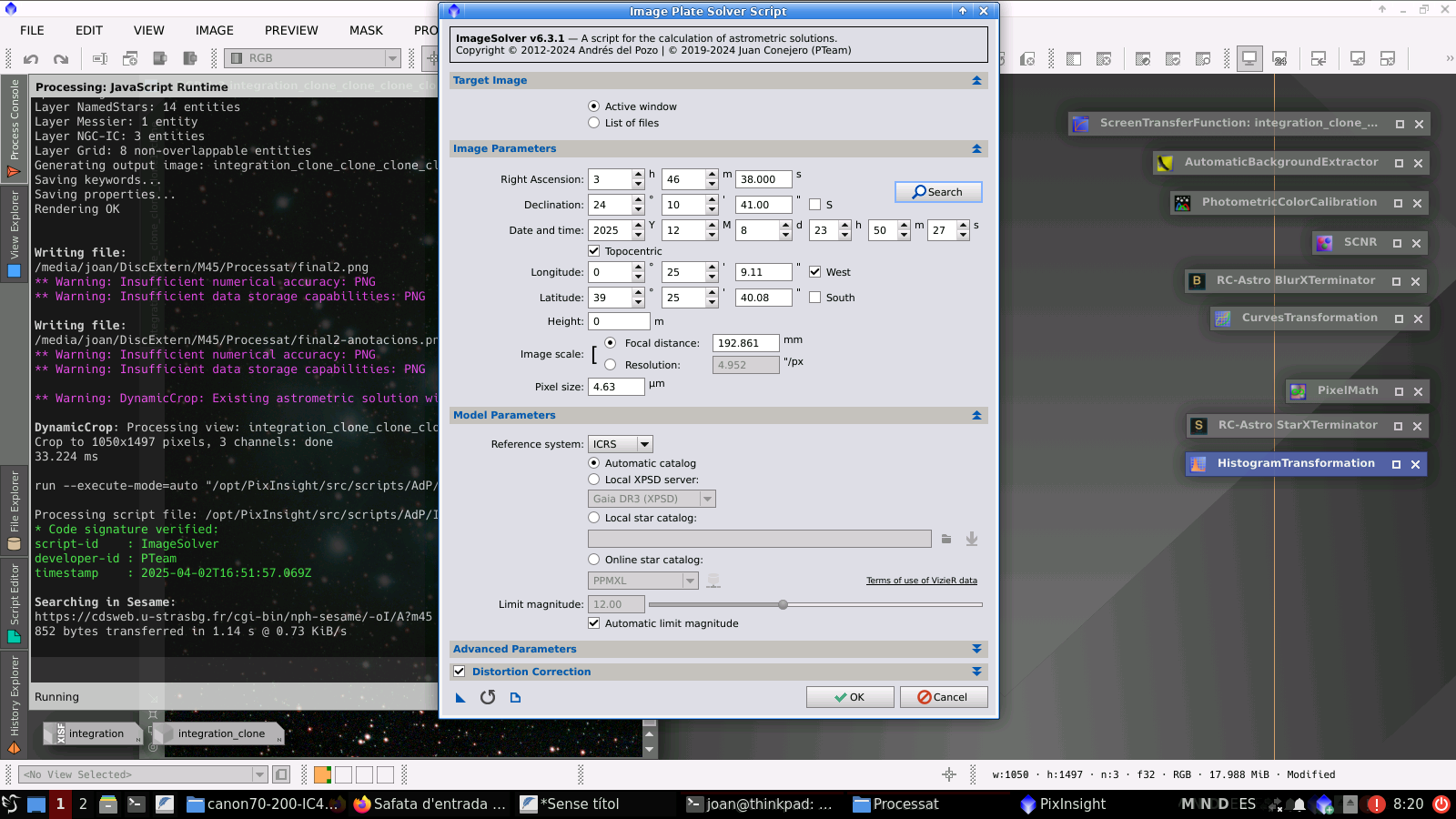

Li tornem a passar l'script ImageSolver i molt ràpidament ens farà la resolució de plaques d'aquesta imatge de M45:
I ara li passem l'script AnnotationImage per tornar a mostrar les dades en aquesta imatge retallada:

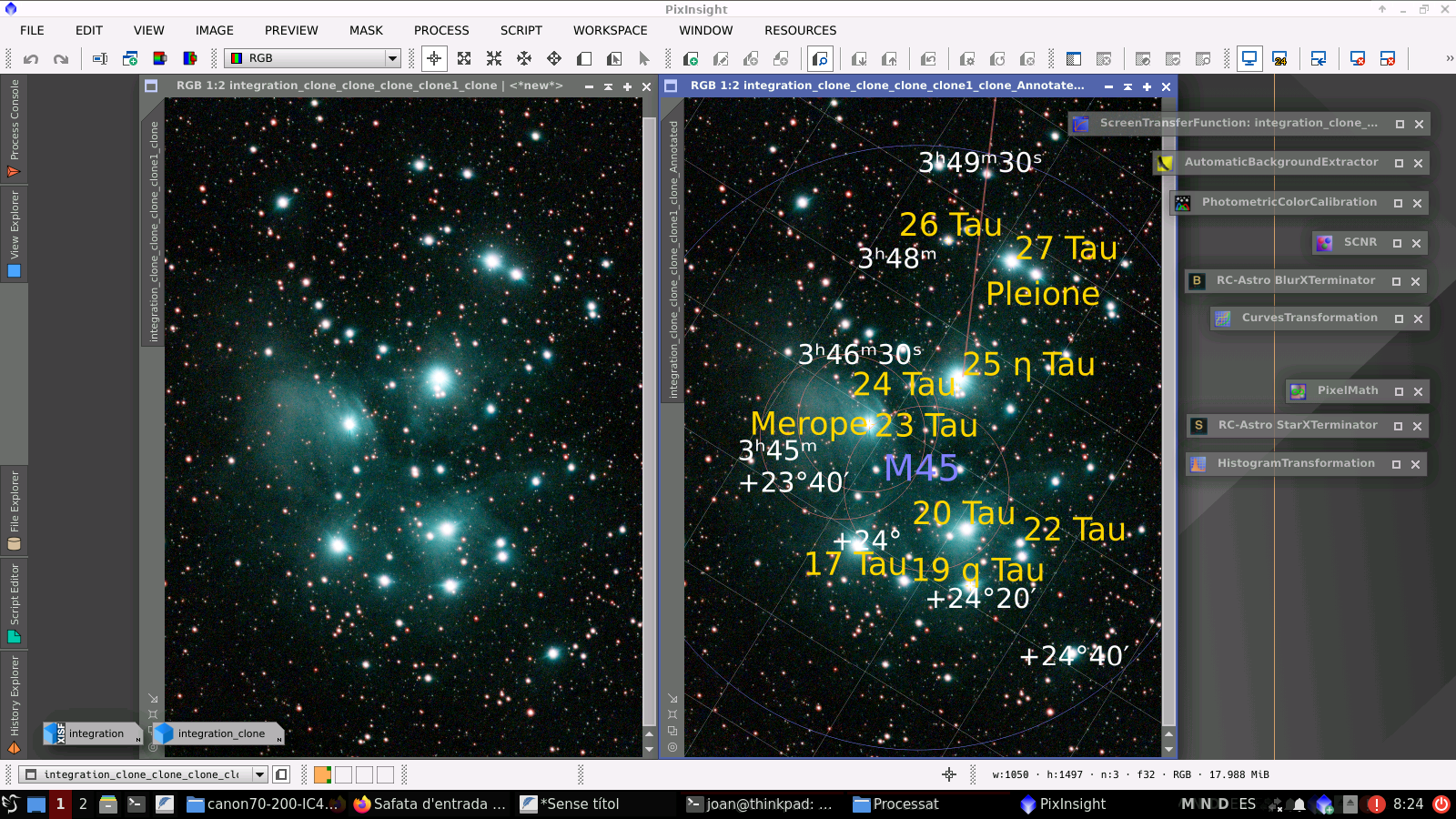

I ja ho tenim. Ací la tercera imatge (retallada de la segona) on es veuen les Plèiades encara més protagonistes i a la dreta les dades d'astrometria:

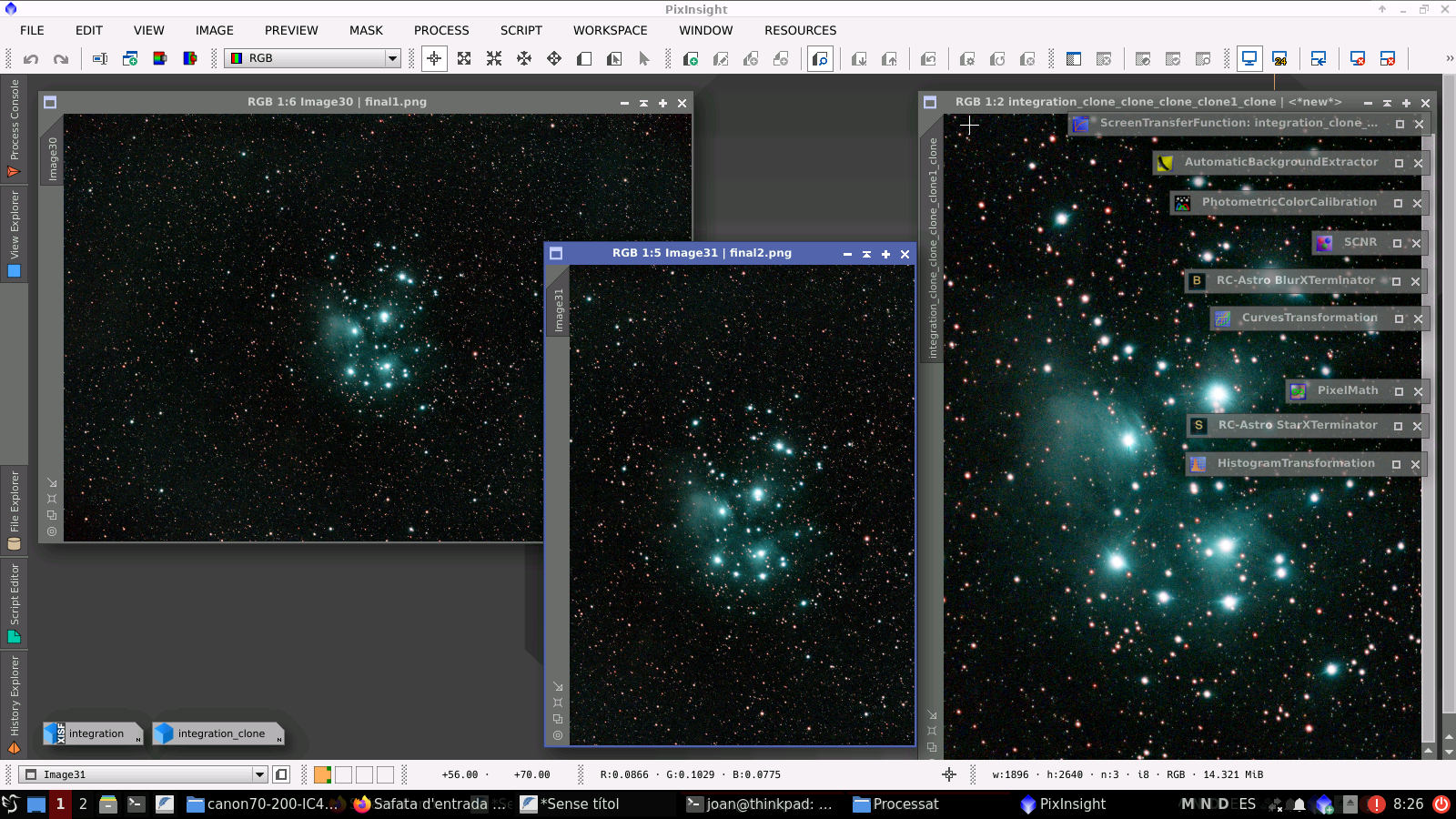

Ací mostre les 3 imatges de M45: la imatge inicial, sense retallar, la imatge segona on he retallat part de la imatge inicial i a la dreta del tot la tercera imatge, retallant encara més i on apareix M45 molt més predominant:

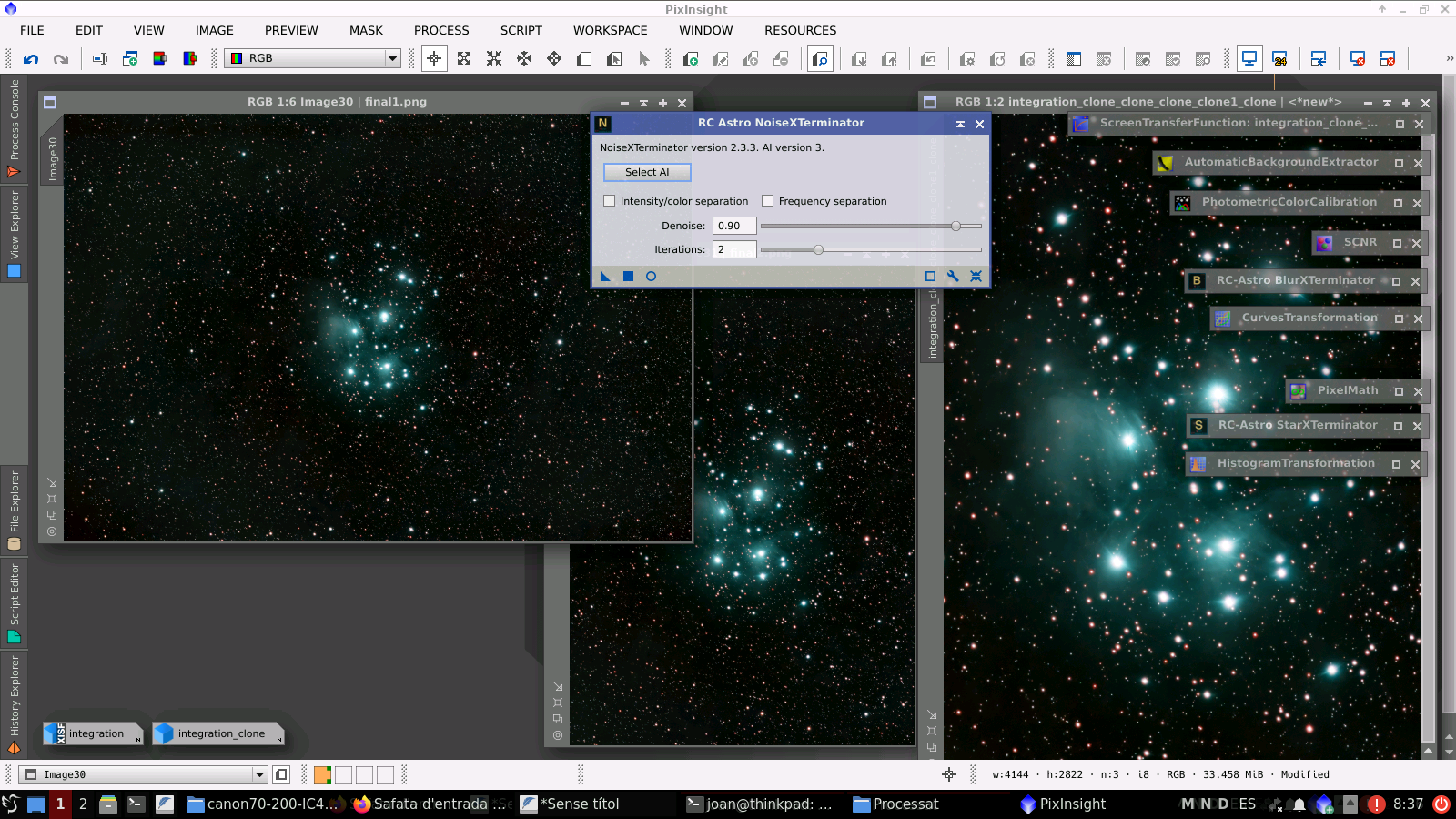

I bé, finalment li passe el procés NoiseXTerminator que tinc des de fa unes setmanes i que també fa un treball excel·lent a l'hora de netejar el soroll de les astrofotos:
RESULTAT DEL PROCESSAT
M45, amb dades astromètriques:
Espere que t'agrade :) i que sigues conscient de que visc a un cel prou contaminat, Bortle 7, i per a mi encara és més especial poder fer astronomia i astrofotografia en aquestes condicions.
Ací la segona imatge retallada, amb menys resolució perquè he hagut d'exportar-la a JPG per a publicar-la en aquesta web i que siga lleugera:
I ací la tercera imatge, també en format JPG lleugera per a la web:
