En aquest article et mostre el pas a pas de l'experiment que he fet amb el filtre de banda estreta de 3 nanòmetres Askar Magic Colour D1 Ha/OIII capturant M45.
Les Plèiades són un objecte de reflexió, no d’emissió. Amb el filtre Askar D1 Ha/OIII de 3 nm, només deixes passar Hα i OIII molt estrets, aleshores podem veure en aquest article que un filtre tan restrictiu (3nm) no funciona amb una nebulosa de reflexió.
I és que els filtres com l’Askar Magic Color D1 (Ha/OIII, 3 nm) estan pensats per a nebuloses d’emissió (HII), restes de supernova i regions amb forta línia Hα (656 nm) o OIII (500 nm).
TÈCNICA
Càmera color ASI294MC Pro + lent Canon 70-200 F/2.8
Filtre Askar Magic Colour D1 Ha/OIII
Muntura Orion Sirius
Tub guiat ZWO 30mm 120mm focal + càmera guiat ASI678MC
Captura i Autoguiat amb AsiAir Plus
421 captures Lights de 120 segons cadascuna a temperatura -15C i Gain 100
30 captures Dark de 120 segons cadascuna a temperatura -15C i Gain 100
30 captures Flat amb Gain 100
30 captures Dark Flat (mateix temps d'exposició i Gain que els Flat)
El meu cel del terrat de casa és un Bortle 7
REGISTRAMENT, CALIBRACIÓ I INTEGRACIÓ AMB WBPP

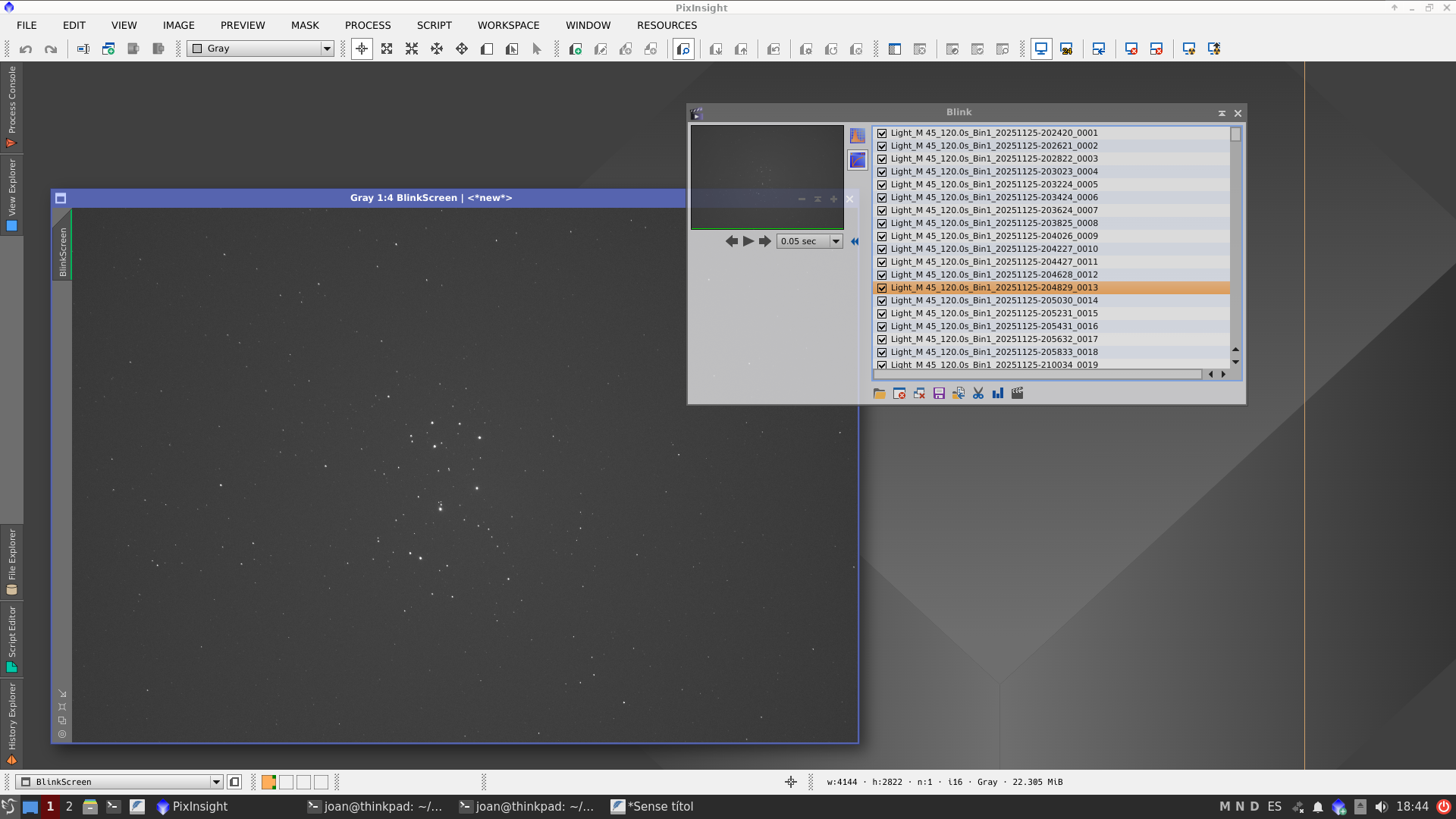

El primer que faig és obrir el procés Blink per a previsualitzar tots els Lights, cal tindre paciència però és important perquè de vegades tenim uns quants Lights amb problemes diversos provoctats per un error de seguiment, per vent, per núvols que han passat durant uns minuts, etc, i és millor perdre el temps al principi revisant totes les captures abans de passar al registrament.

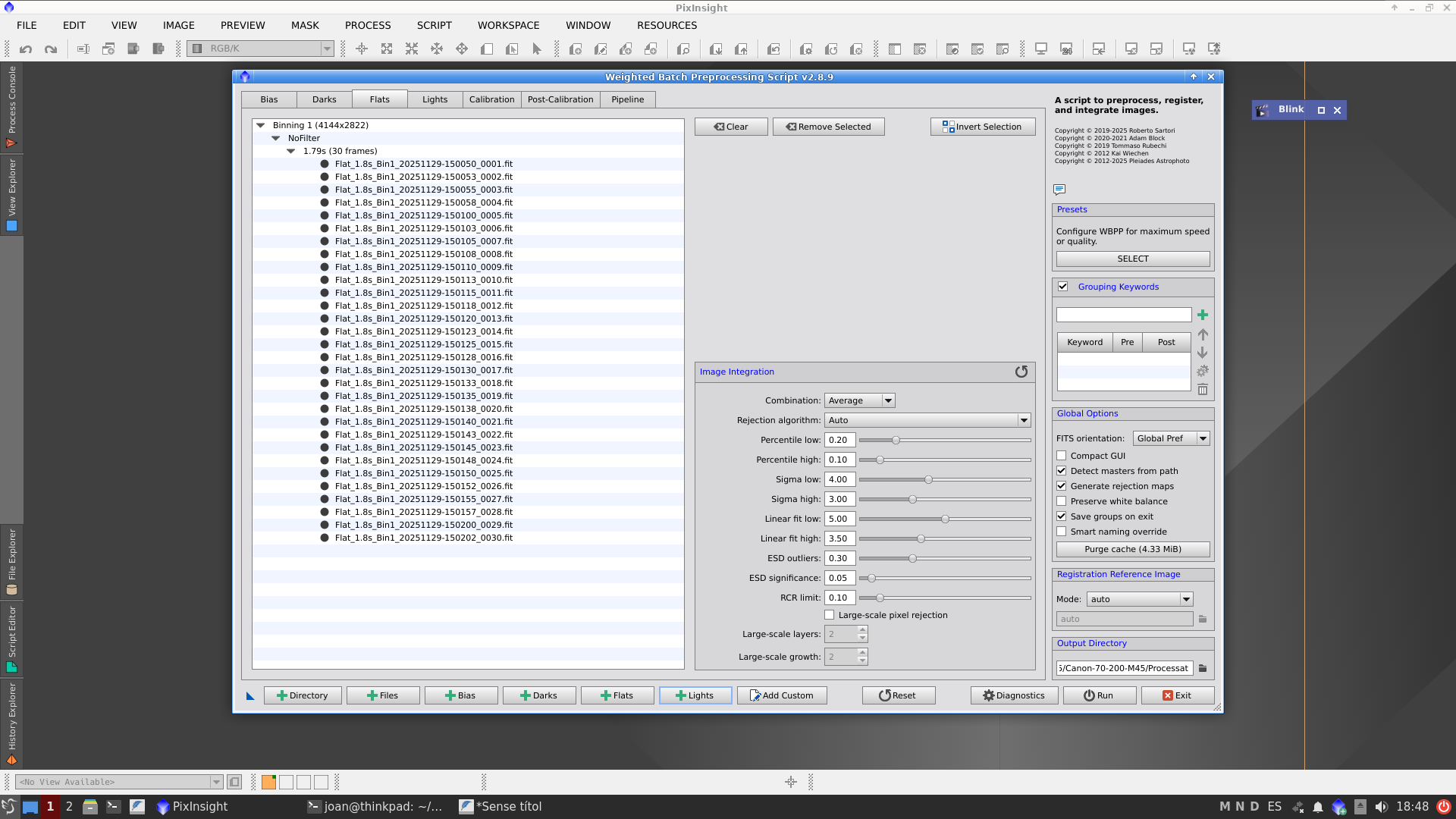

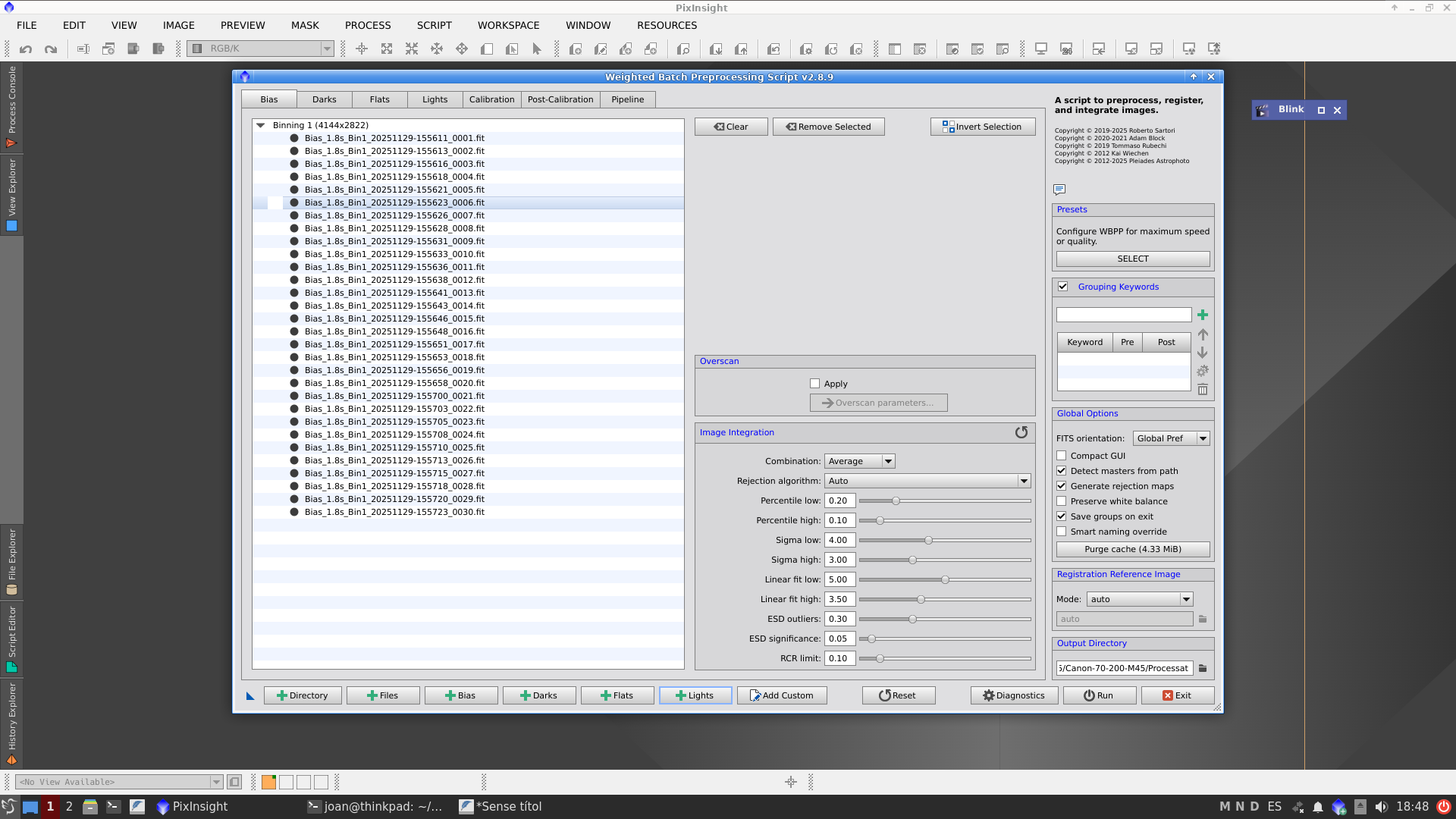

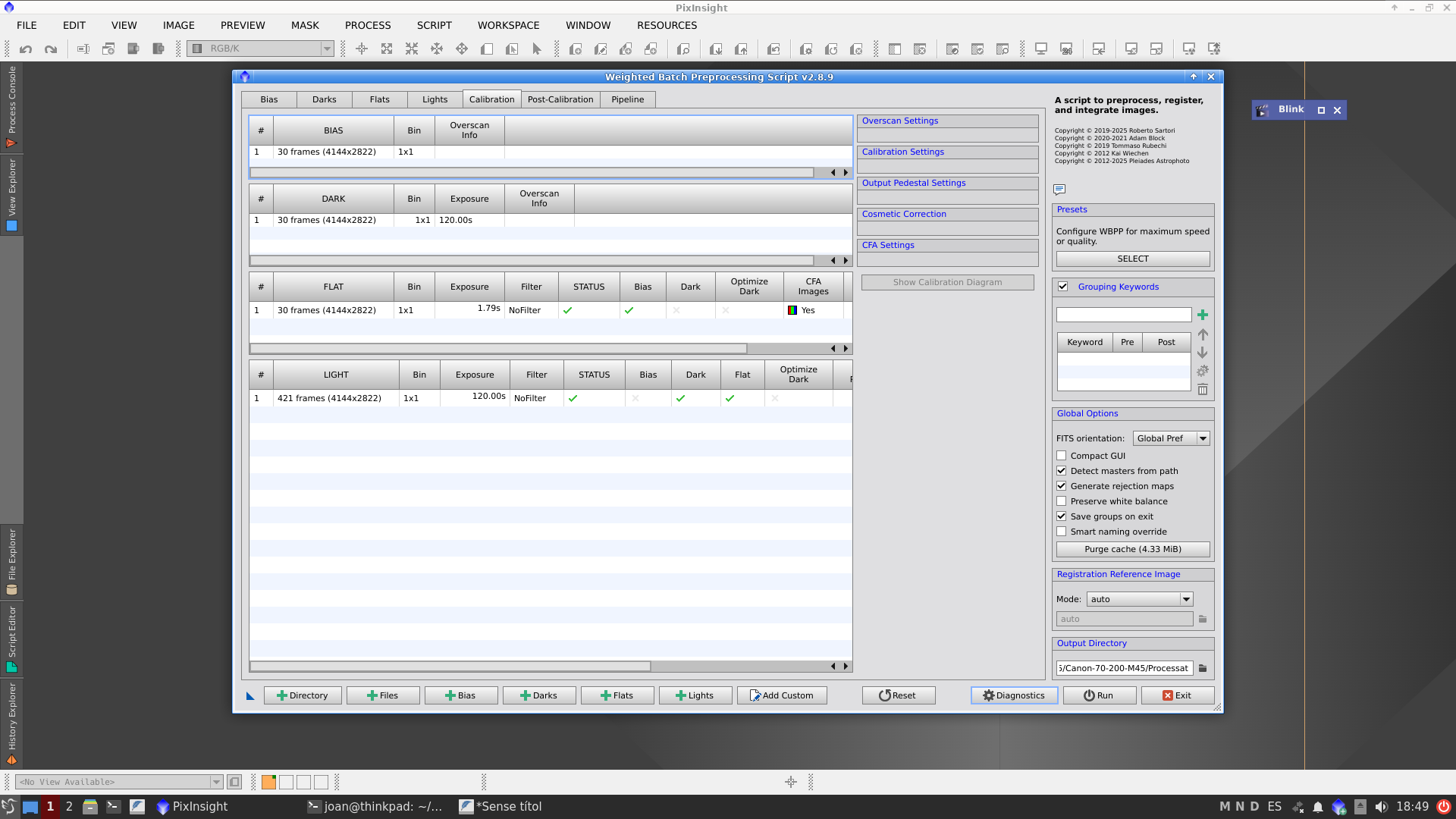

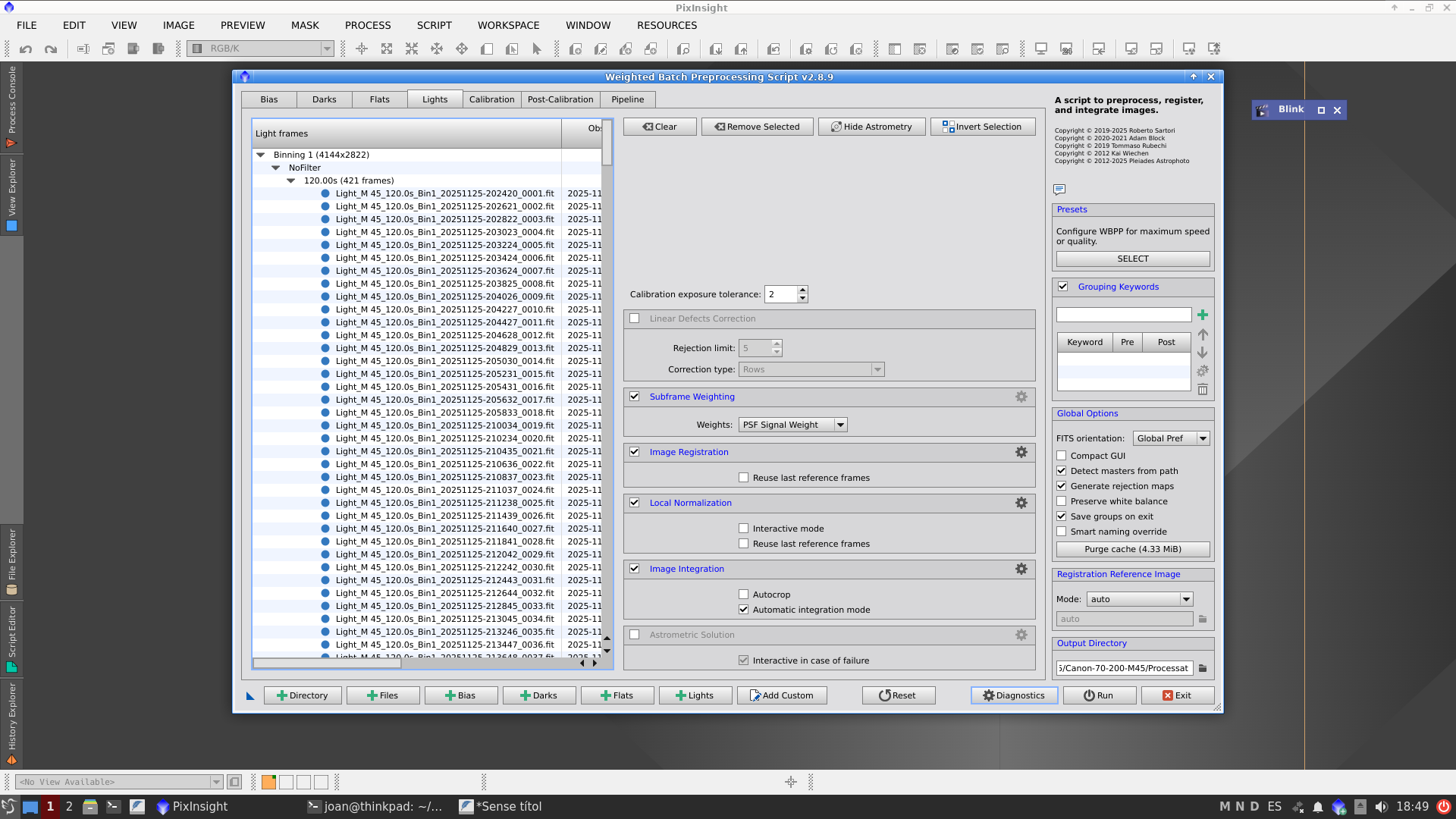

I bé una vegada ja tenim els Lights definitius, podem obrir el procés WBPP i carregar els Lights, els Darks, els Flats i els Dark Flats, com veuràs a continuació:

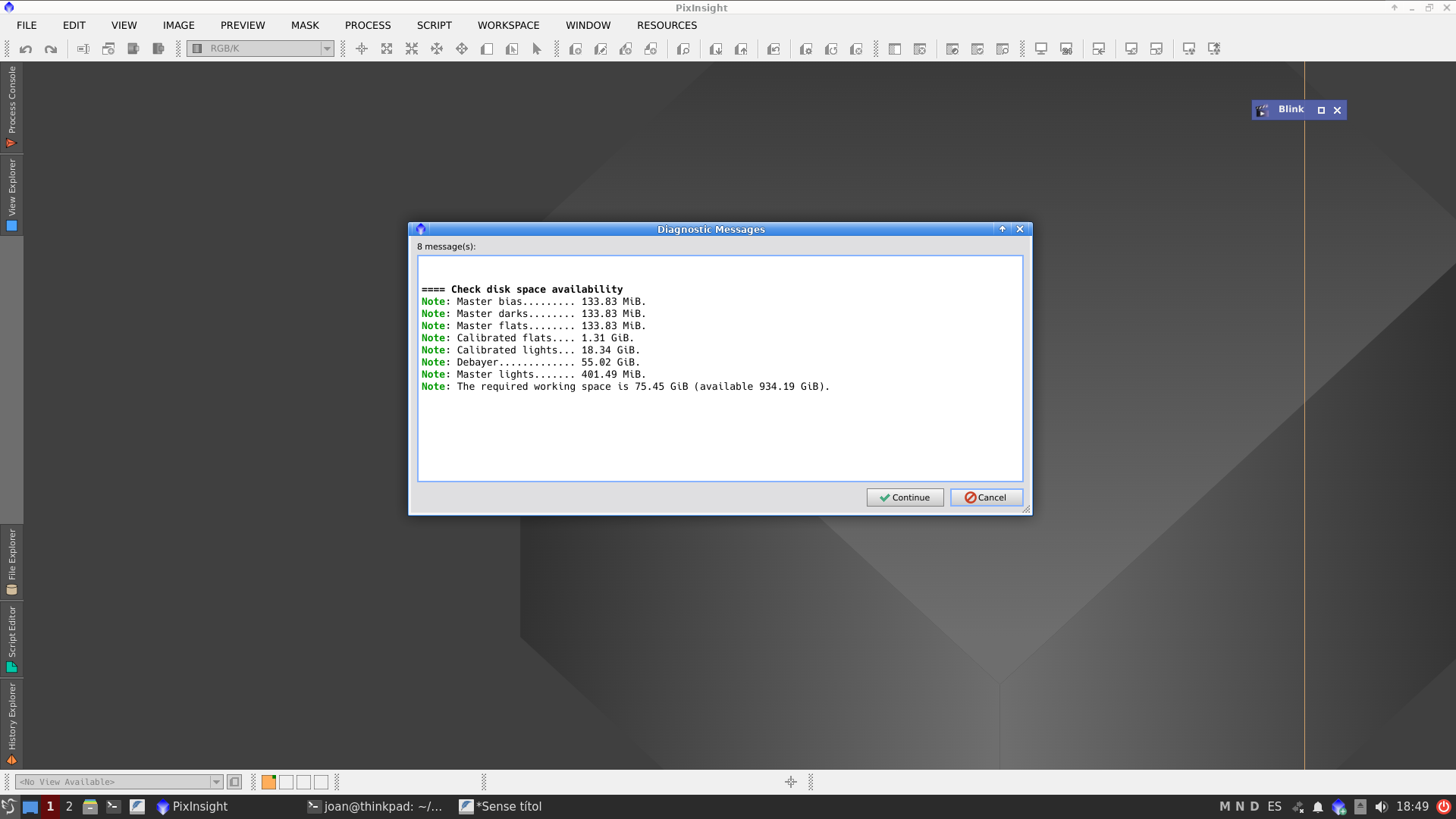

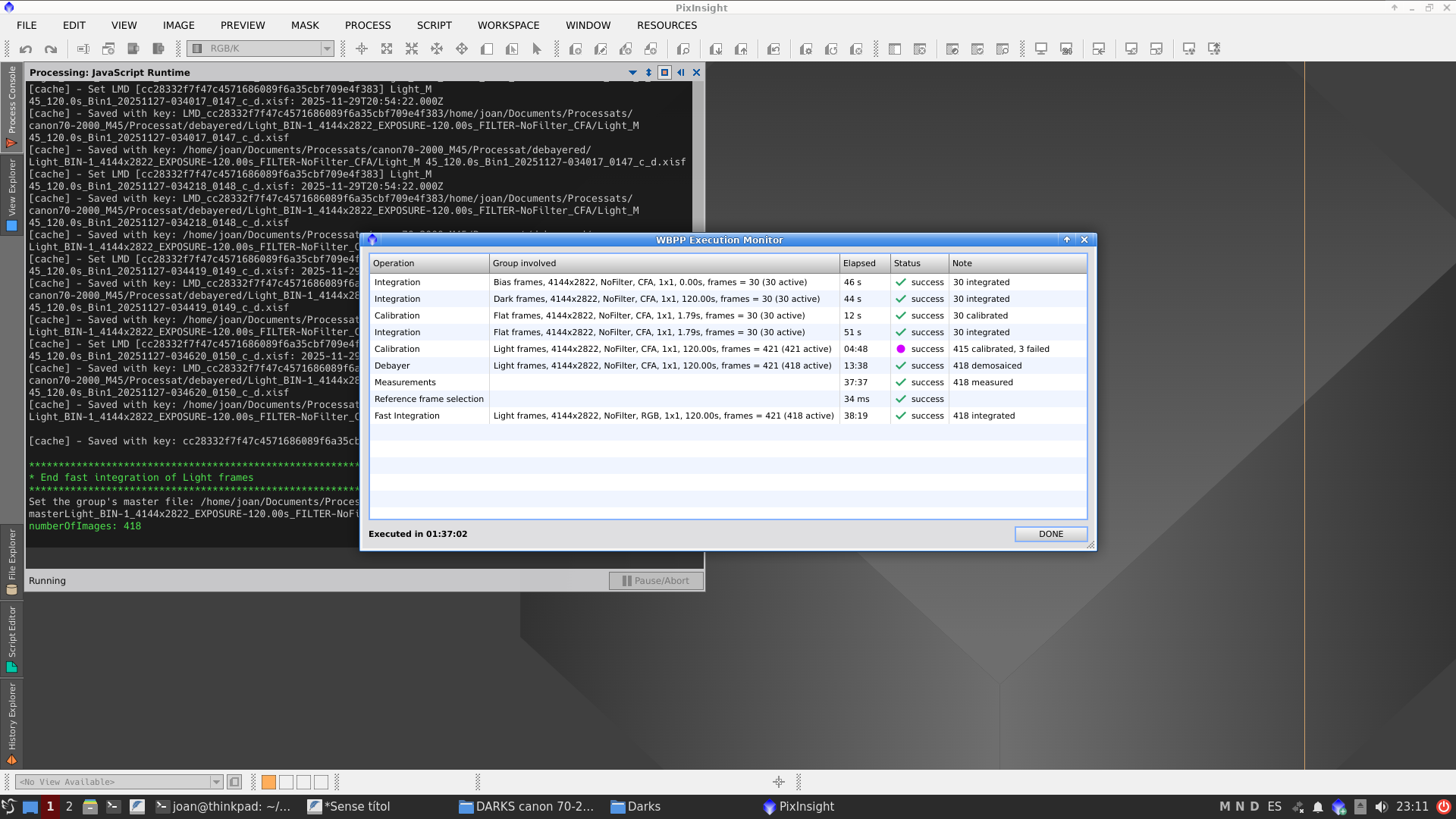

I una vegada carregats correctament, iniciem el procés i esperem. A mi m'ha costat més d'una hora i mitja com pots veure en al última captura de pantalla de baix:

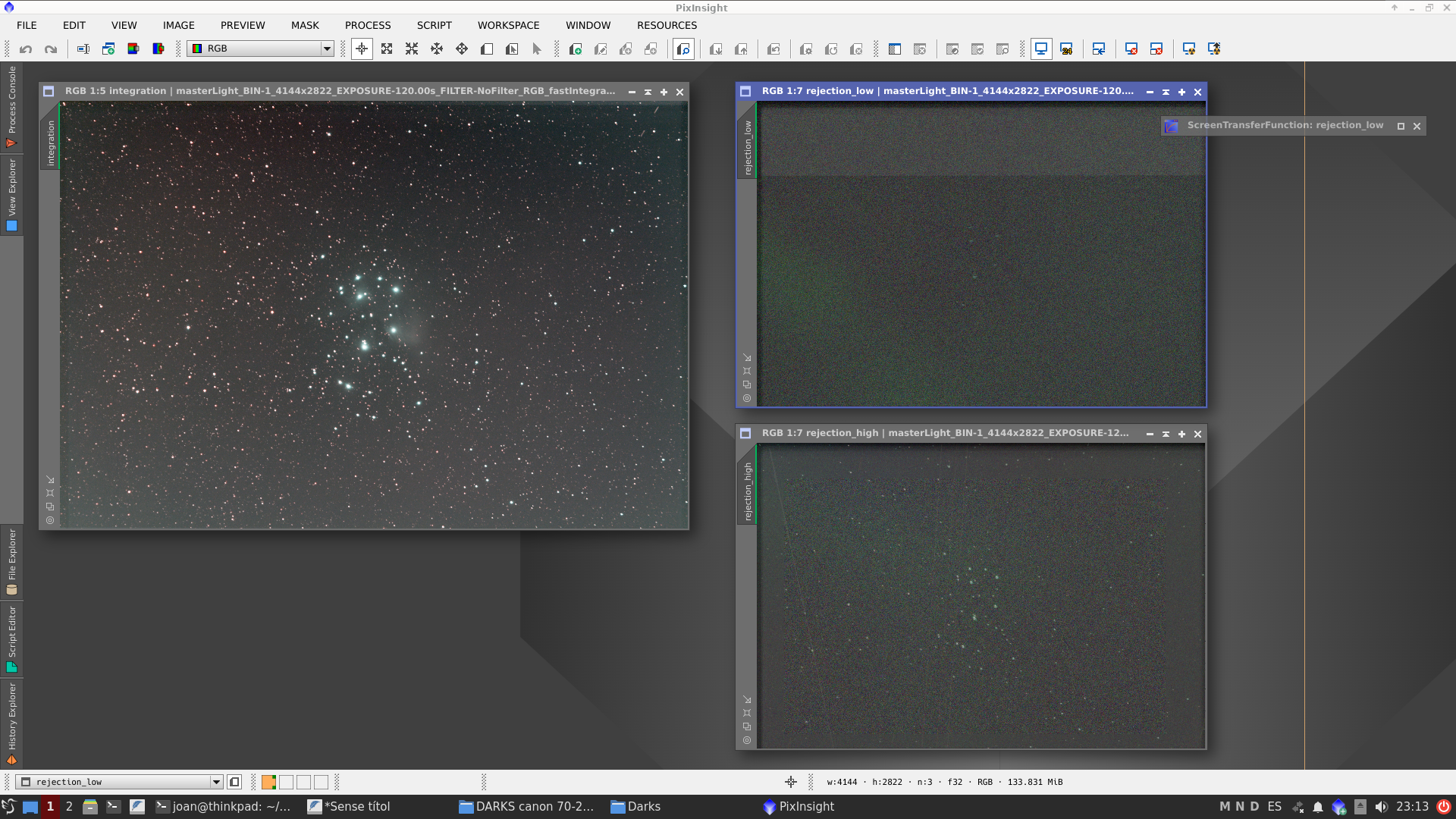

Una vegada finalitzat el procés de WBPP ja podem obrir el masterLight i les imatges rejectionHight i rejectionLow que descarten píxels que no coincideixen en la majoria de Lights i, per tant, els extreu del masterLight final:
COMENCEM EL PROCESSAT

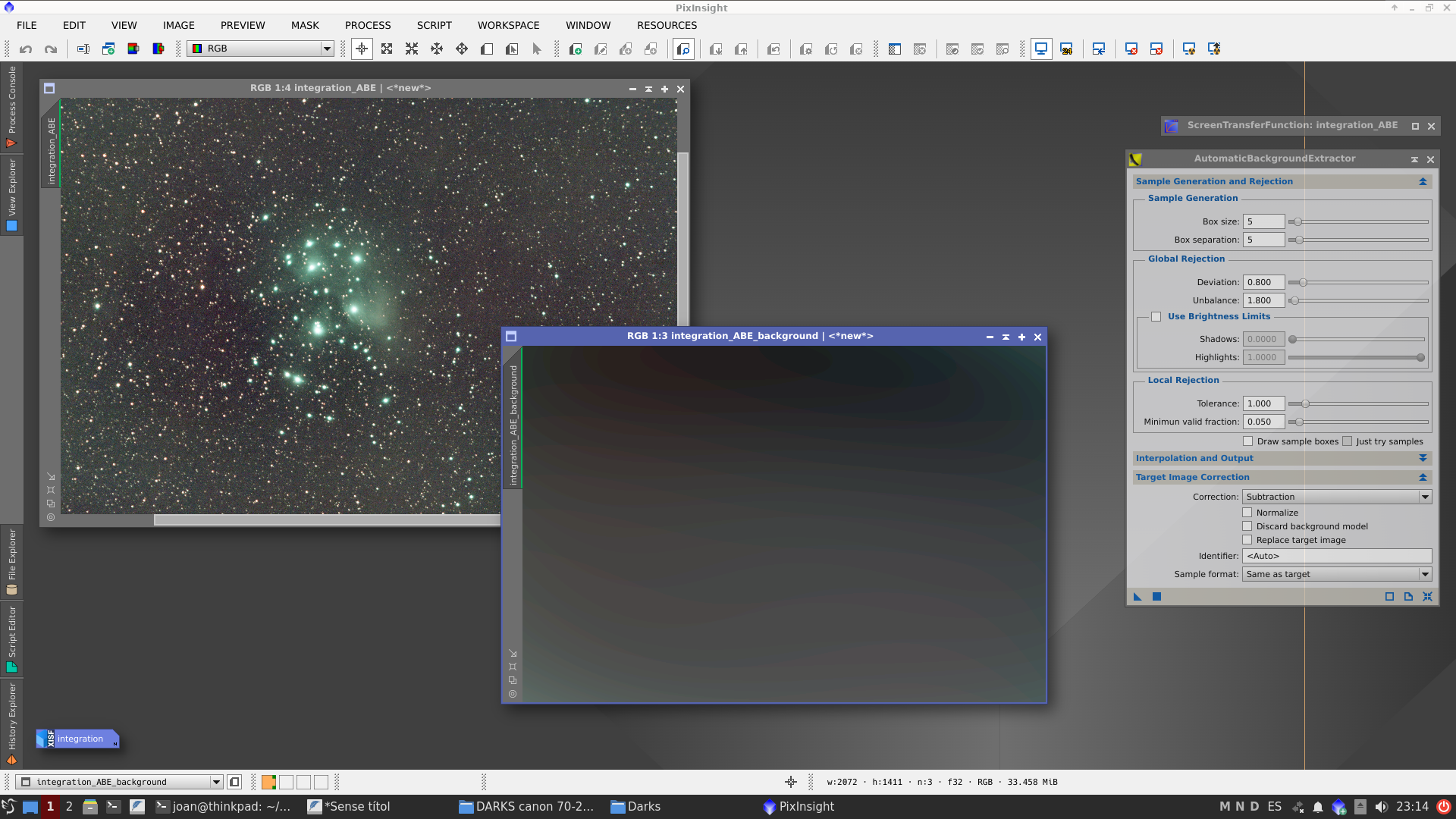

Inicie el procés ScreenTransferFunction per a previsualitzar en tot moment el resultat que obtinc fent l'estirat virtual i també inicie el procés AutomaticBackgroundExtractor o ABE per a extraure ràpidament i fàcil les textures i fons irregulars de la imatge:

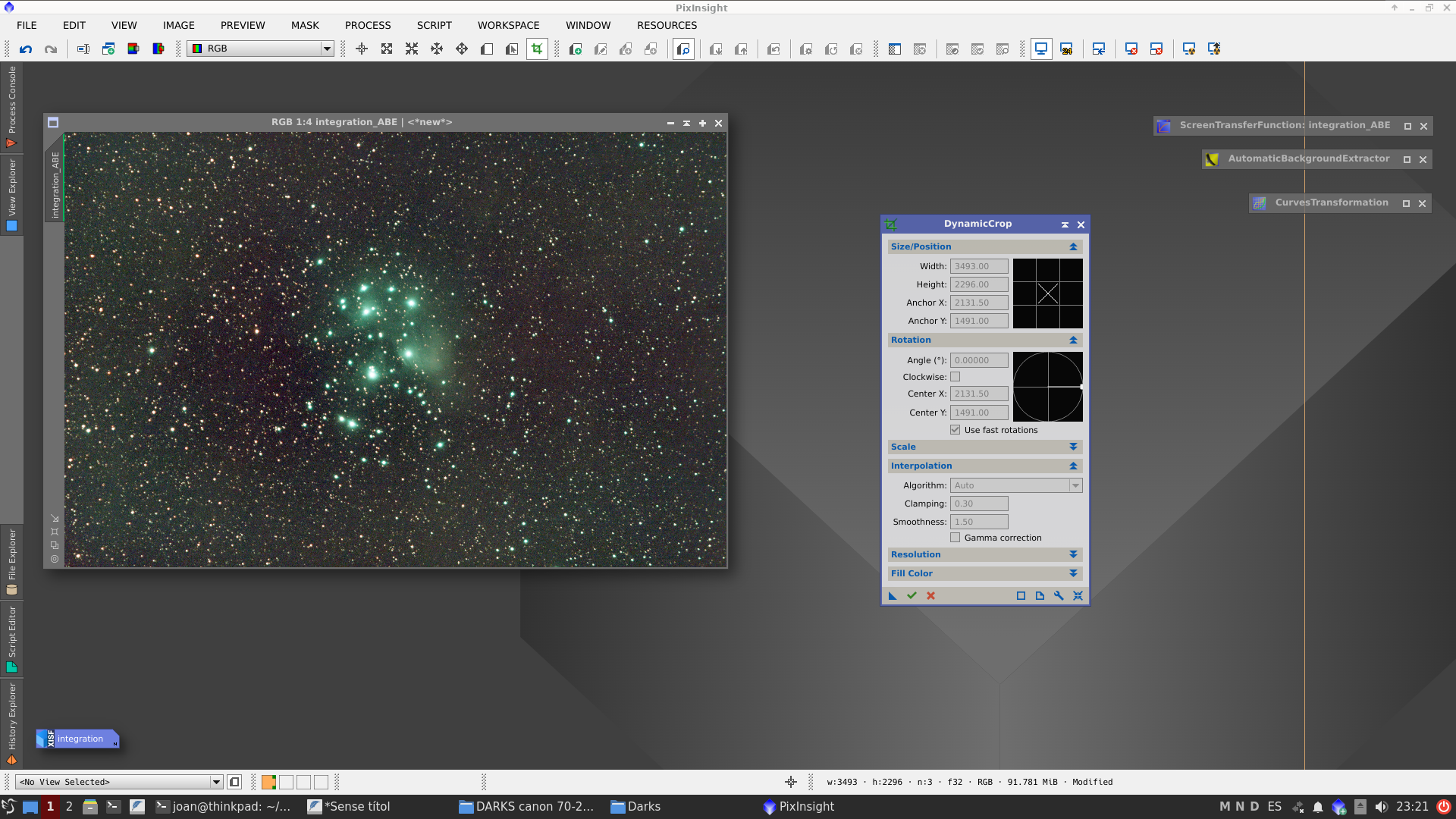

Ara retallaré un poc els bordes de la imatge amb el procés DynamicCrop degut a la deriva i inexactituts de l'autoguiat de la muntura, i així obtindré una imatge ja perfecta i amb l'objecte M45 ben centrat:

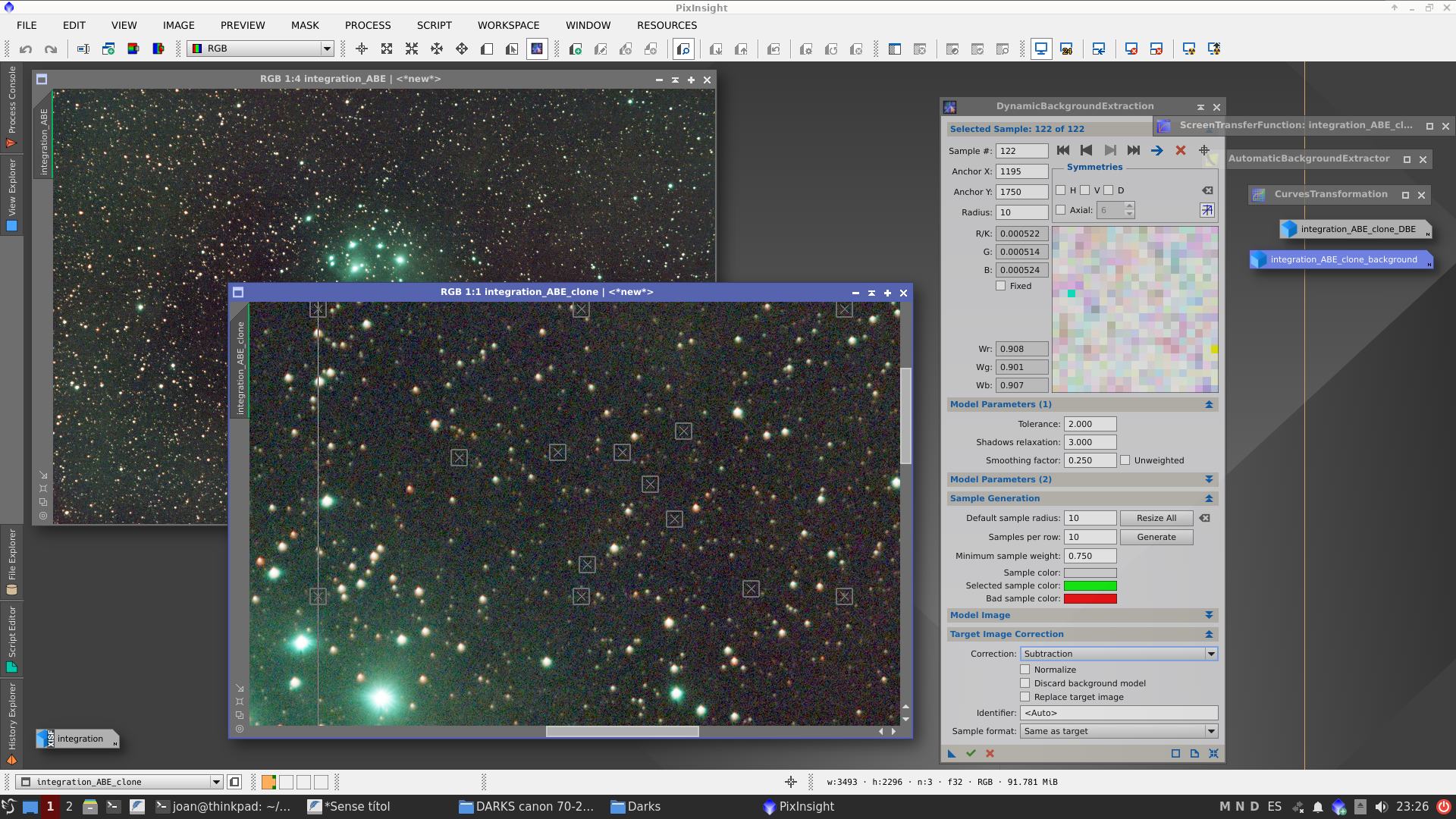

Si et fixes el fons continua amb irregularitats i tons distints en algunes zones. Aleshores ara intentaré regularitzar-lo manualment amb DynamicBackgroundExtractor o DBE marcant punts nets sense estreles en la imatge, tal i com veuràs en la següent captura de pantalla:

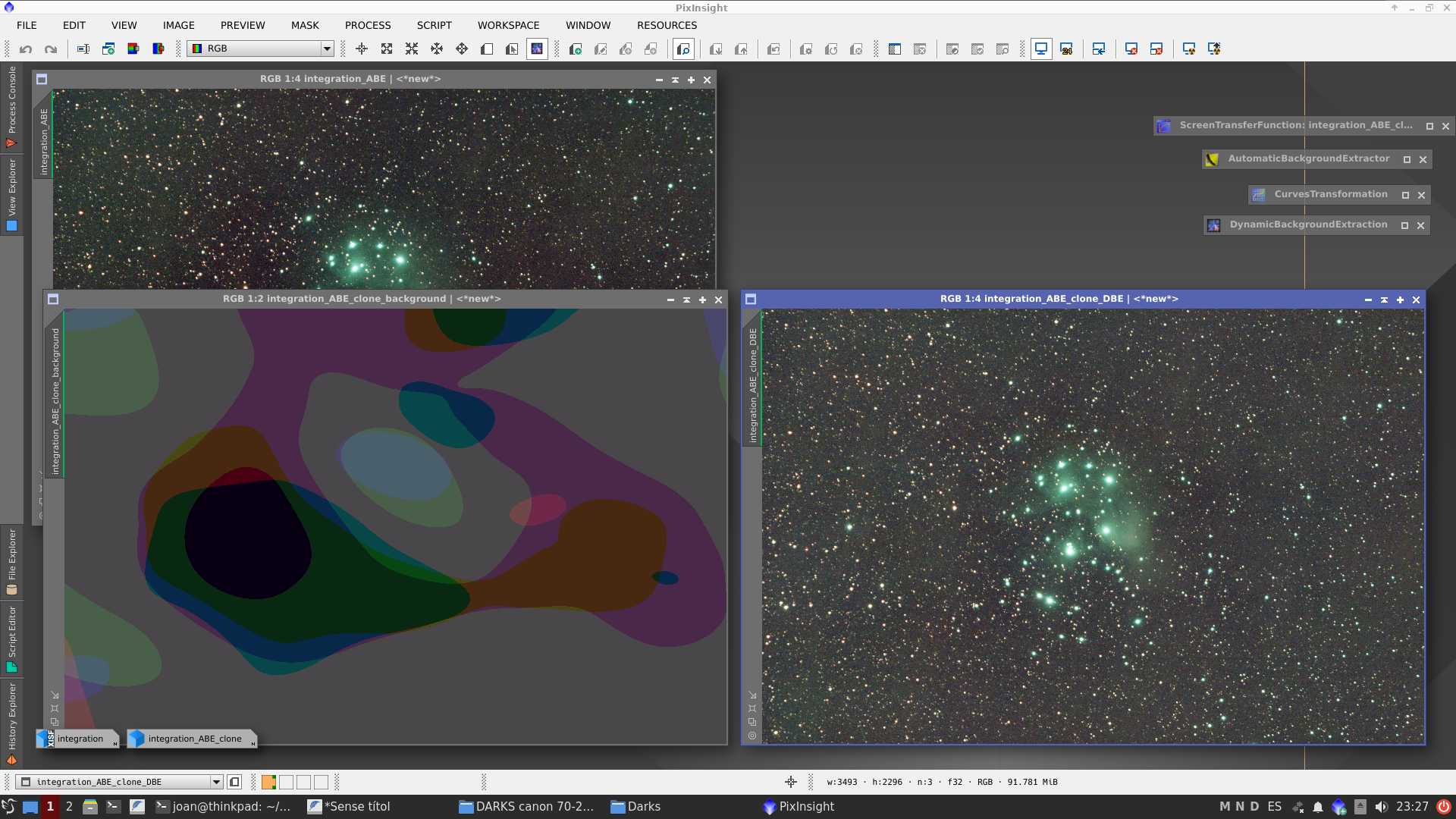

Ací el resultat: a l'esquerra totes les imperfeccions del fons que m'ha extret DBE i a la dreta la imatge actual amb el fons més equilibrat. Es nota prou la diferència amb el fons anterior:

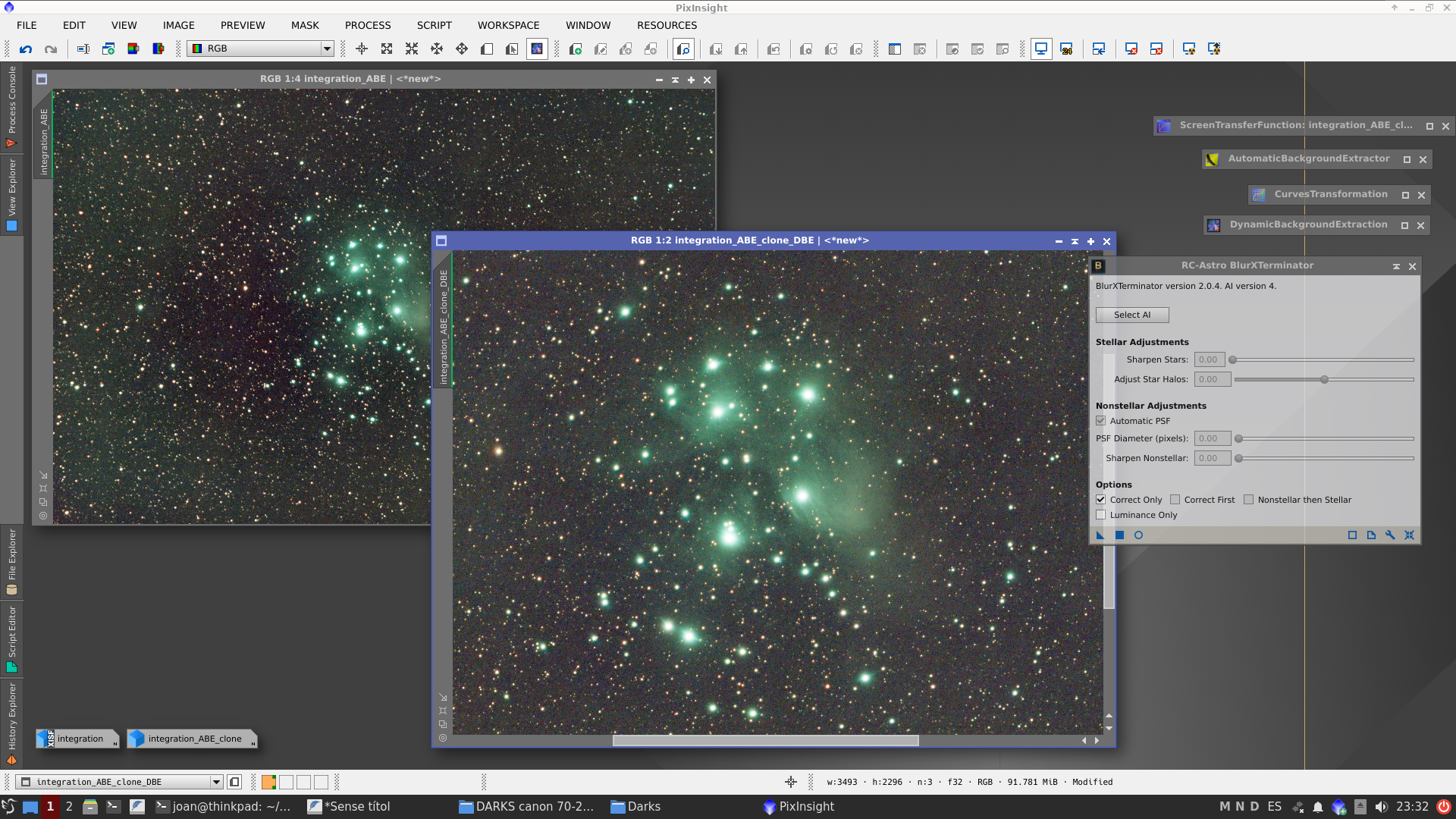

I ara, amb un fons millor, vaig a provar el procés BlurXTerminator que tinc des de fa unes setmanes a veure si millora la imatge. No sóc un expert, aleshores estic provant opcions del PixInsight constament per a anar aprenent a poc a poc:

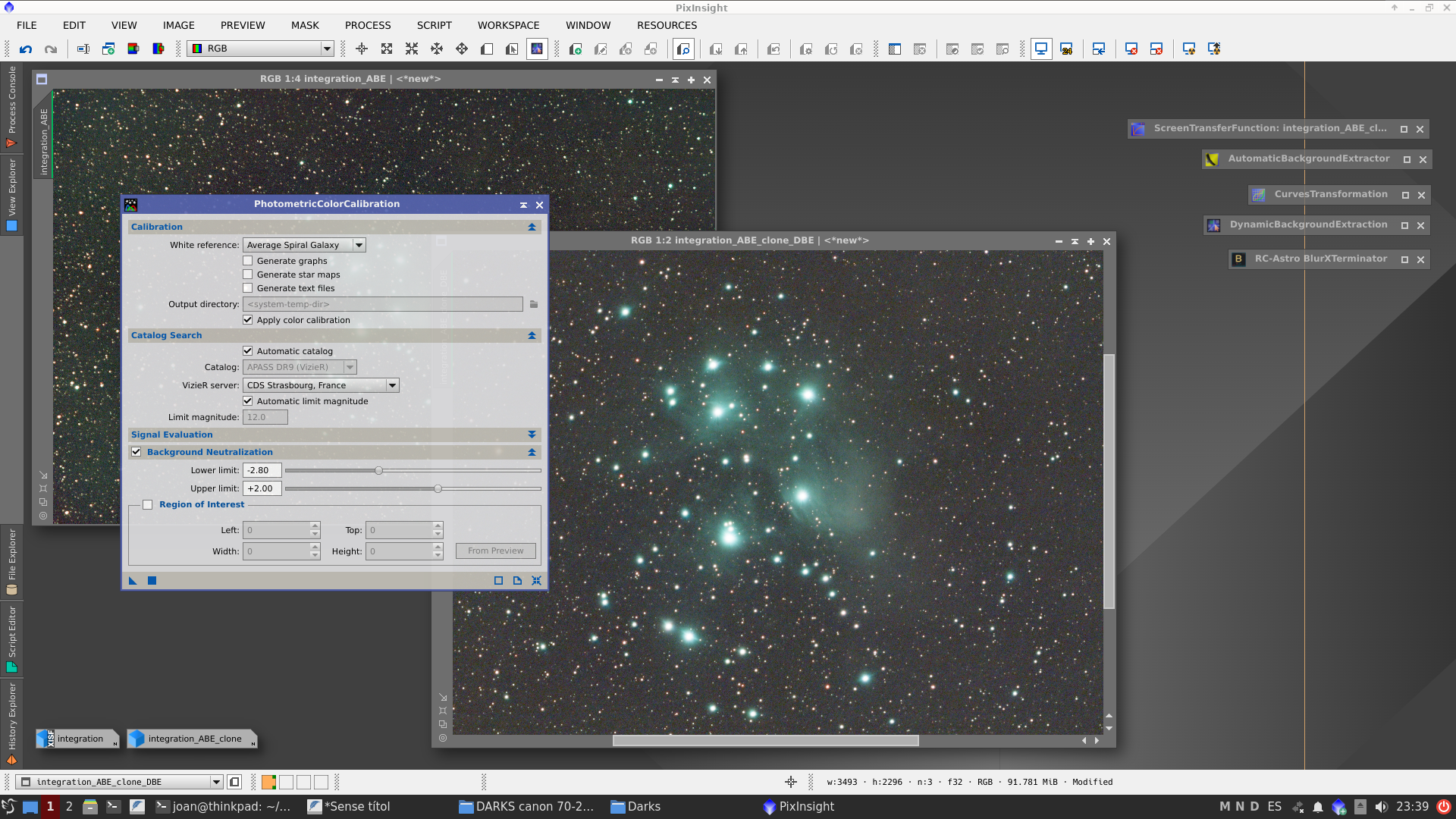

I ara li passe el procés PhotometricCalibration i es nota prou la diferència, llevant-li tonalitats verdes a M45:
Resultat de PhotometricCalibration. Les diferències són prou visibles:
I ara li passe el procés NoiseXTerminator, que també ho tinc des de fa unes setmanes i treballa molt bé:

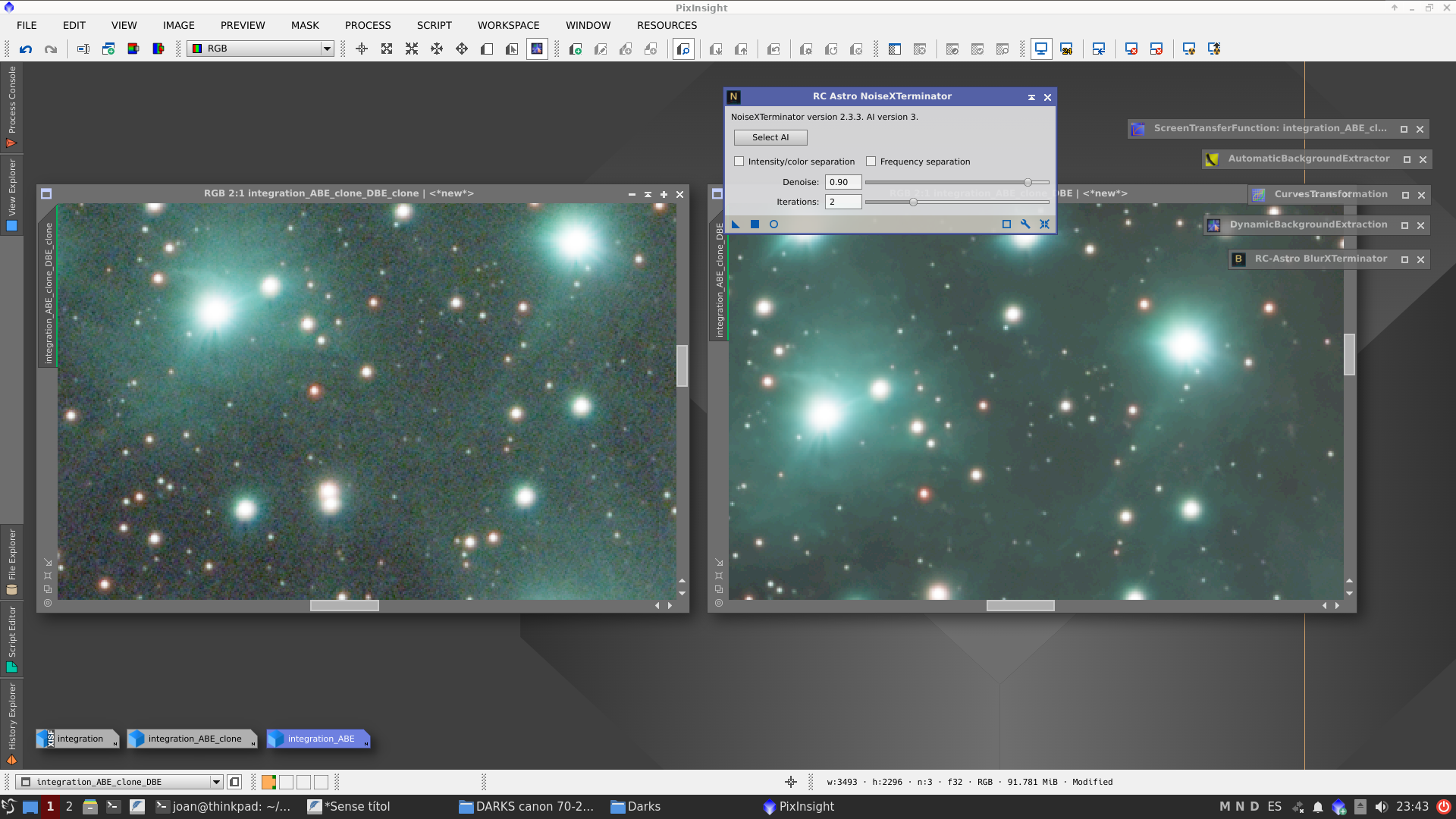

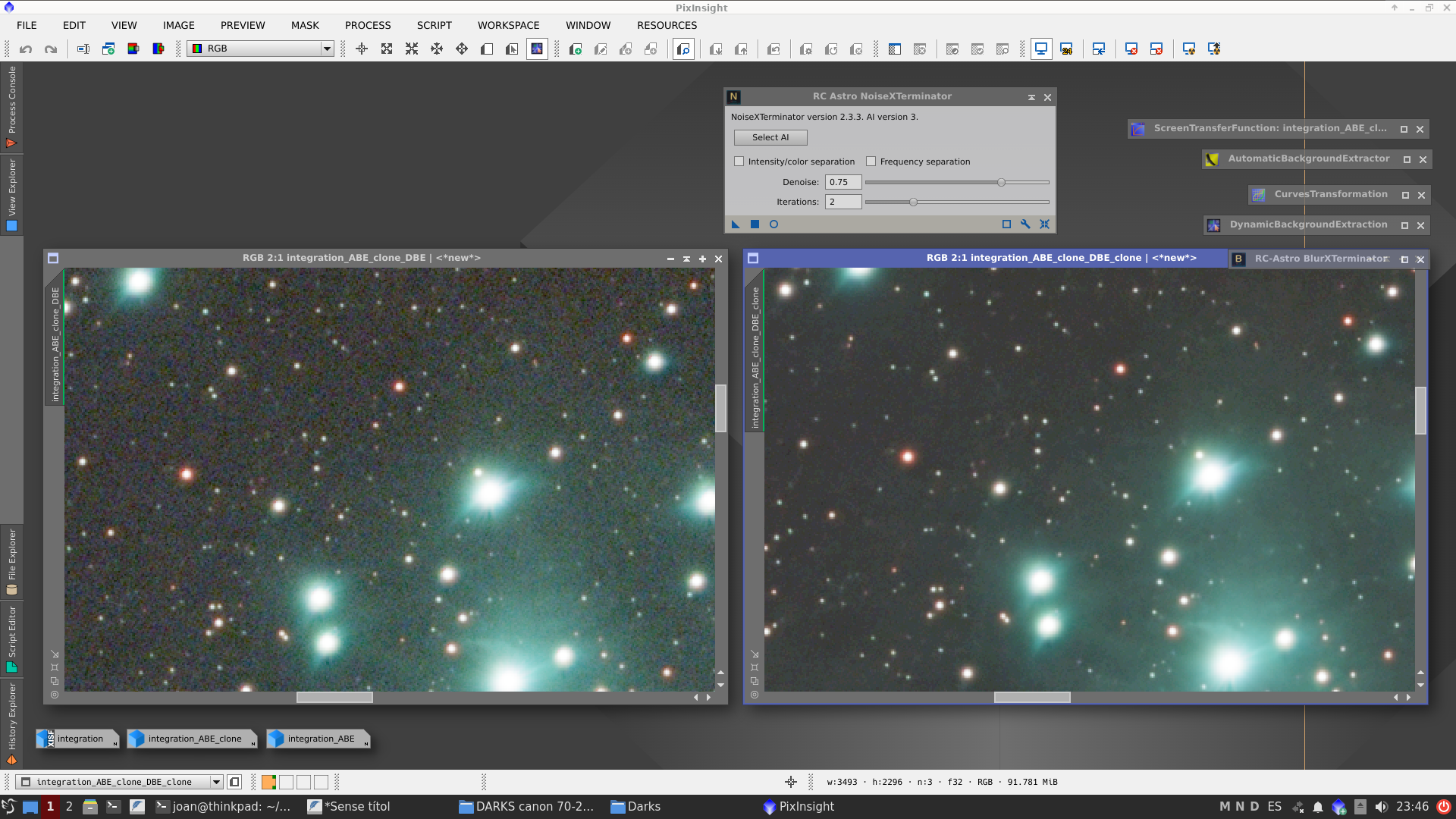

A l'esquerra està la imatge original, i a la dreta la imatge després de passar-li NoiseXTerminator:

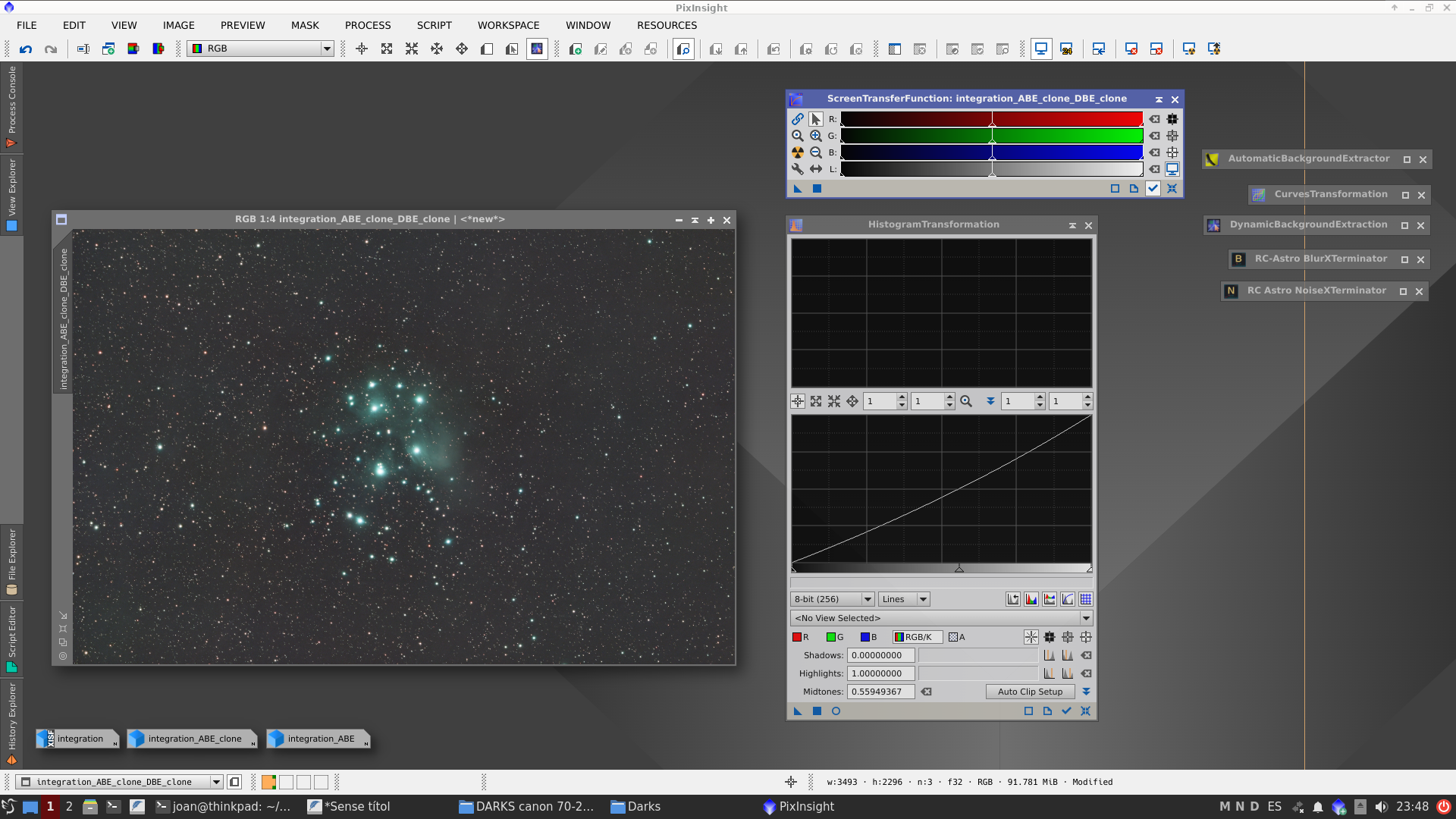

Ara vaig a fer-li l'estirat amb el procés HistogramTransformation com faig de costum al final del processat de la imatge lineal:

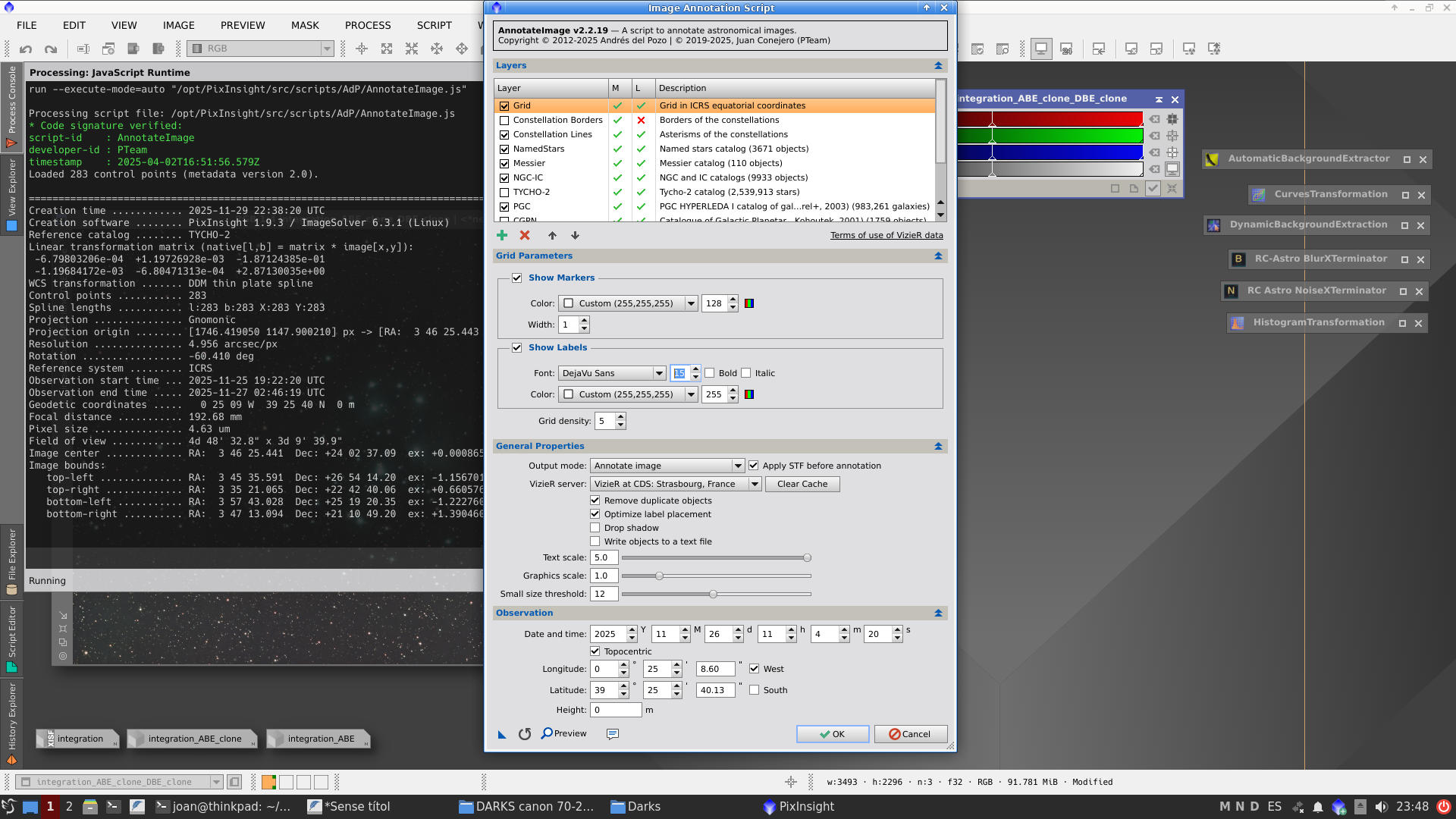

Ara vull mostrar anotacions dels objectes i estreles que apareguen en la imatge. Com que WBPP ja li ha fet la resolució de plaques, no cal pasar-li l'script ImageSolver, aleshores obriré directament l'script d'astrometria Annotation Image:

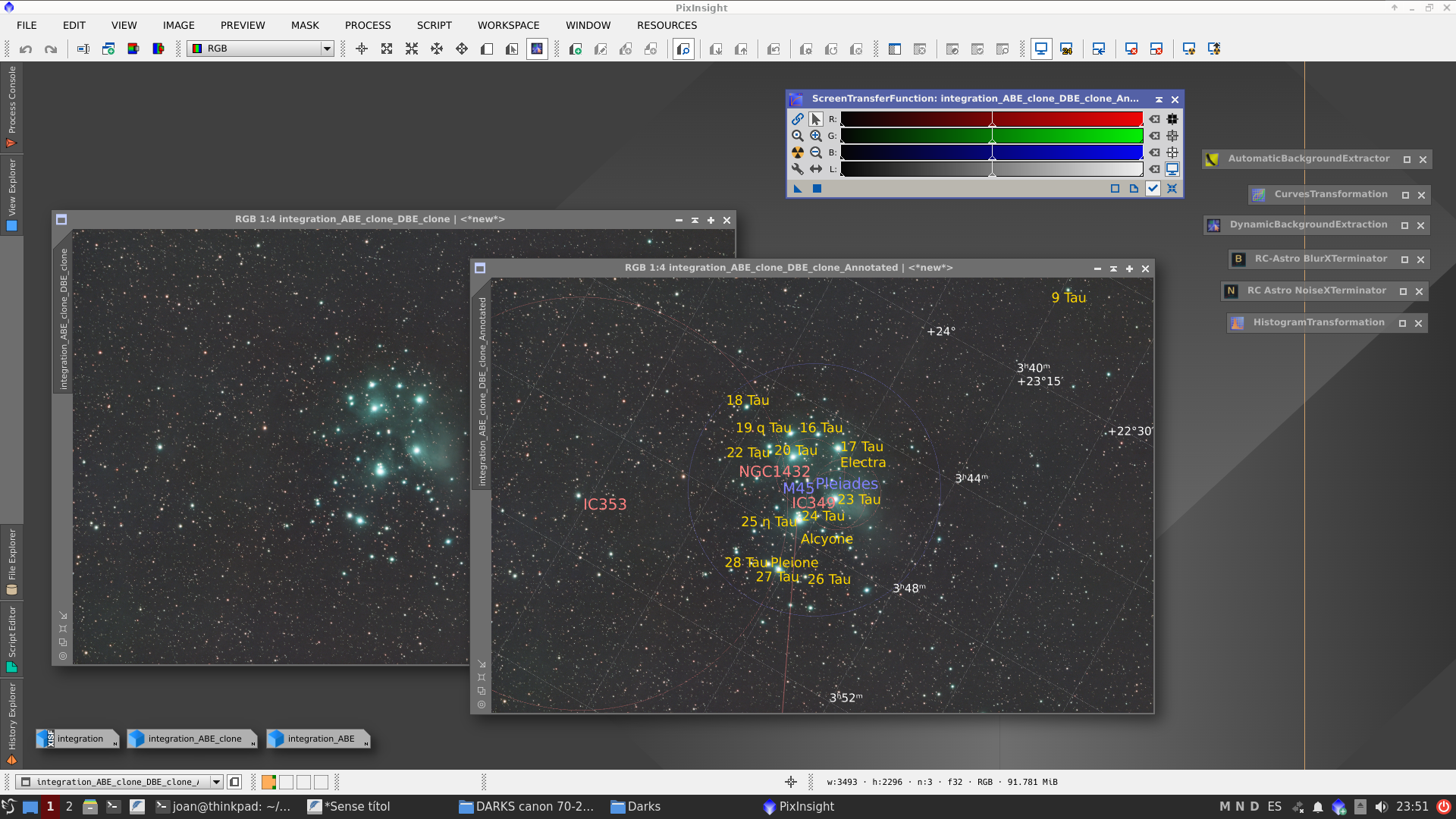

I ja tenim la imatge amb les anotacions que he configurat:
RESULTAT FINAL
Bé, pots veure que la captura de les 421 Lights ha segut bona, les estreles apareixen molt arredonides i, per a estar baix un cel Bortle 7, es veu un fons prou bé i una gran quantitat d'estreles de diversos colors, però com explicava al principi de l'article, el filtre Askar Magic Colour D1 Ha/OIII és un filtre molt restrictiu (de 3 nm) i no és apte per a M45 perquè les Plèiades són un objecte de reflexió, no d’emissió, i per tant no captura molt bé aquest objecte. Seria molt millor sense filtre o amb un filtre de banda estreta menys restrictiu.
Ací tens el resultat de M45:
I ací el resultat amb les anotacions:
