Configurant el mini router SHADOW GL .iNet GL-AR300M16 per a les sessions atronòmiques

Configurant el mini router SHADOW GL .iNet GL-AR300M16 per a les sessions atronòmiques

La idea d'aquest article és explicar perquè un minirouter ens pot facilitar la feina quan fem astrofotografia o astronomia visual i requerim algun ordinador o tablet per a controlar el nostre equip.

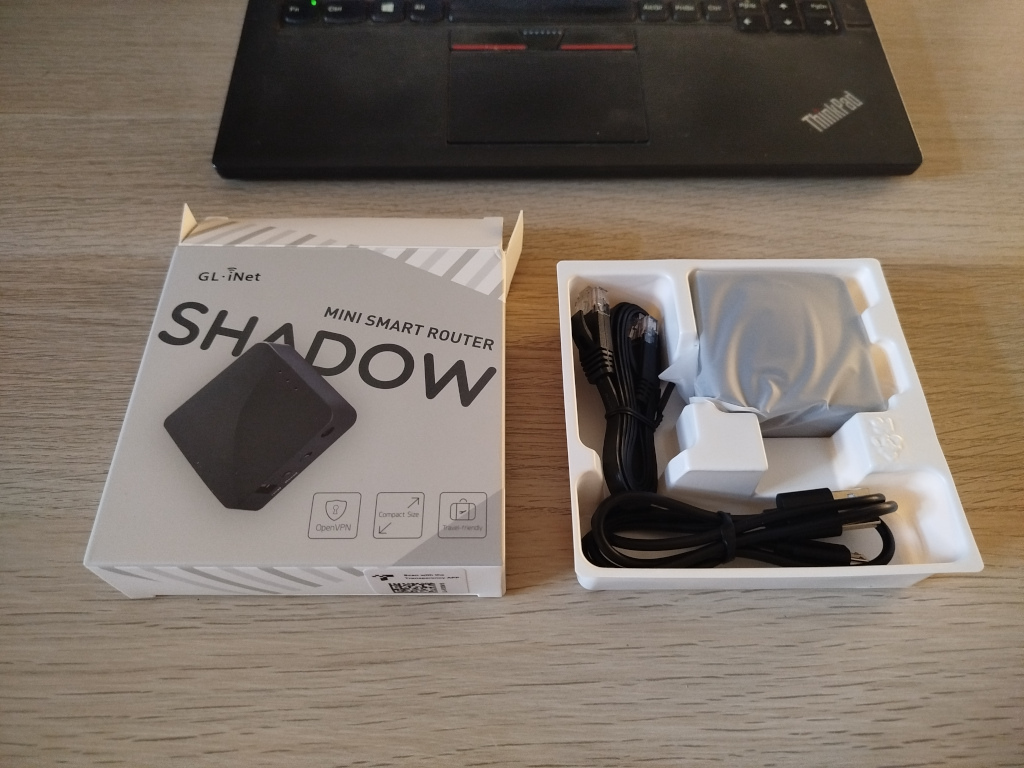

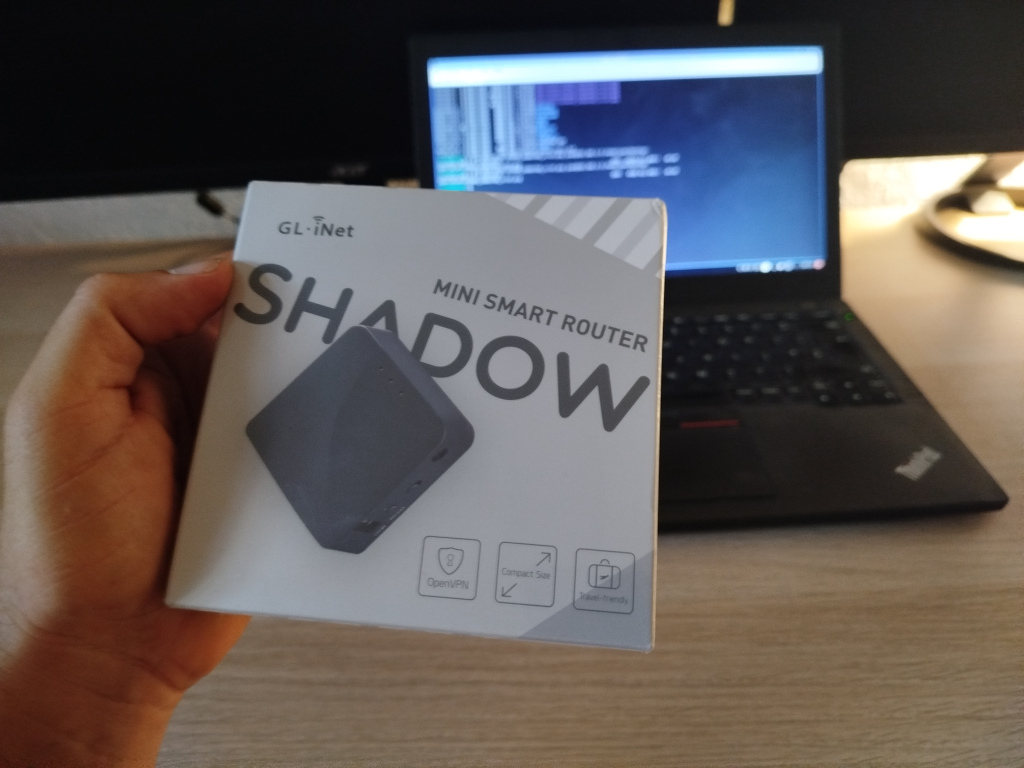

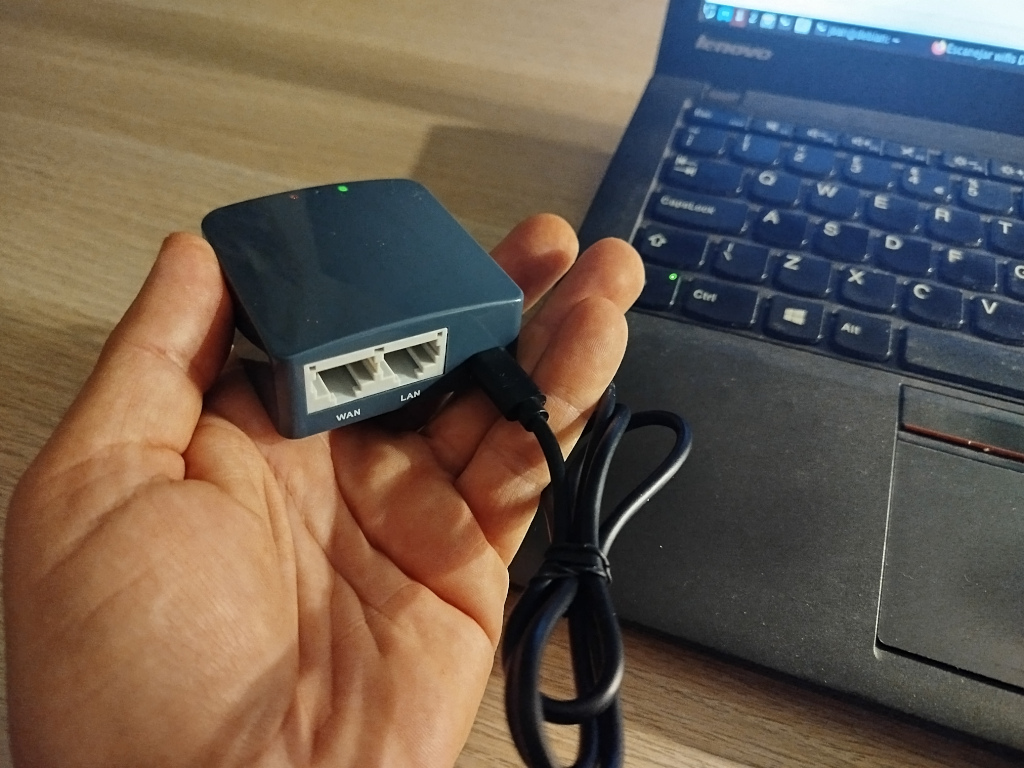

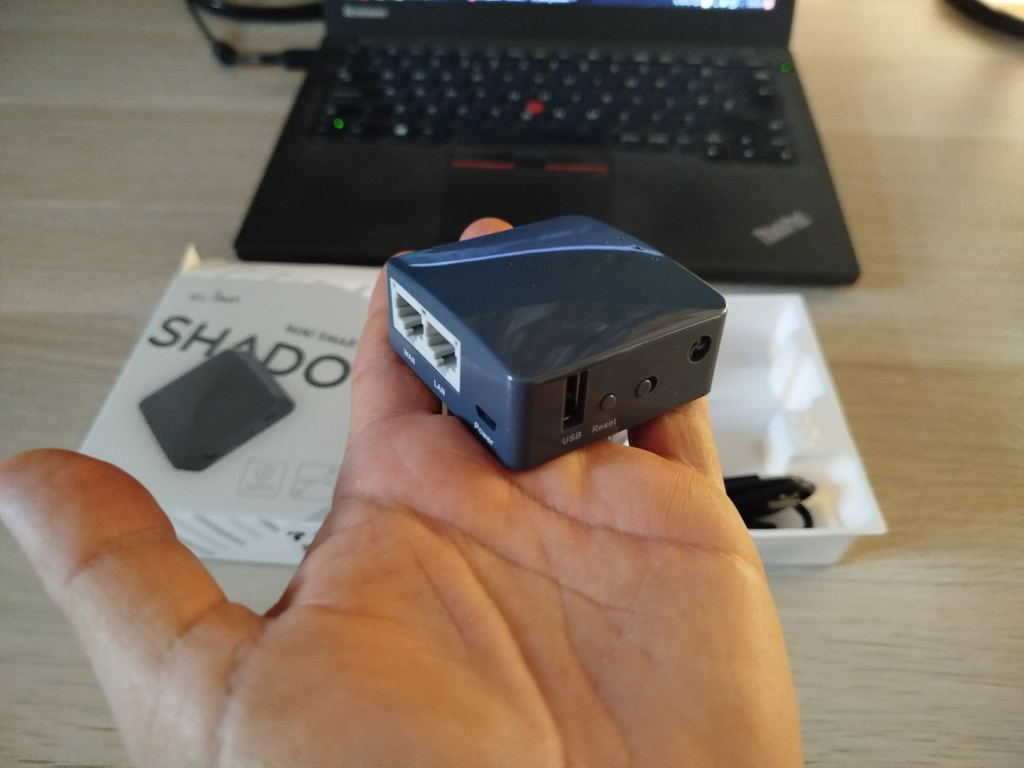

Ací tens una apertura de caixa d'aquest mini router SHADOW GL .iNet GL-AR300M16. La primera cosa que sorprén és lo xicotet que és i el poc pes, és molt lleuger:
minirouter GL.iNET GL-AR300minirouter GL.iNET GL-AR300minirouter GL.iNET GL-AR300

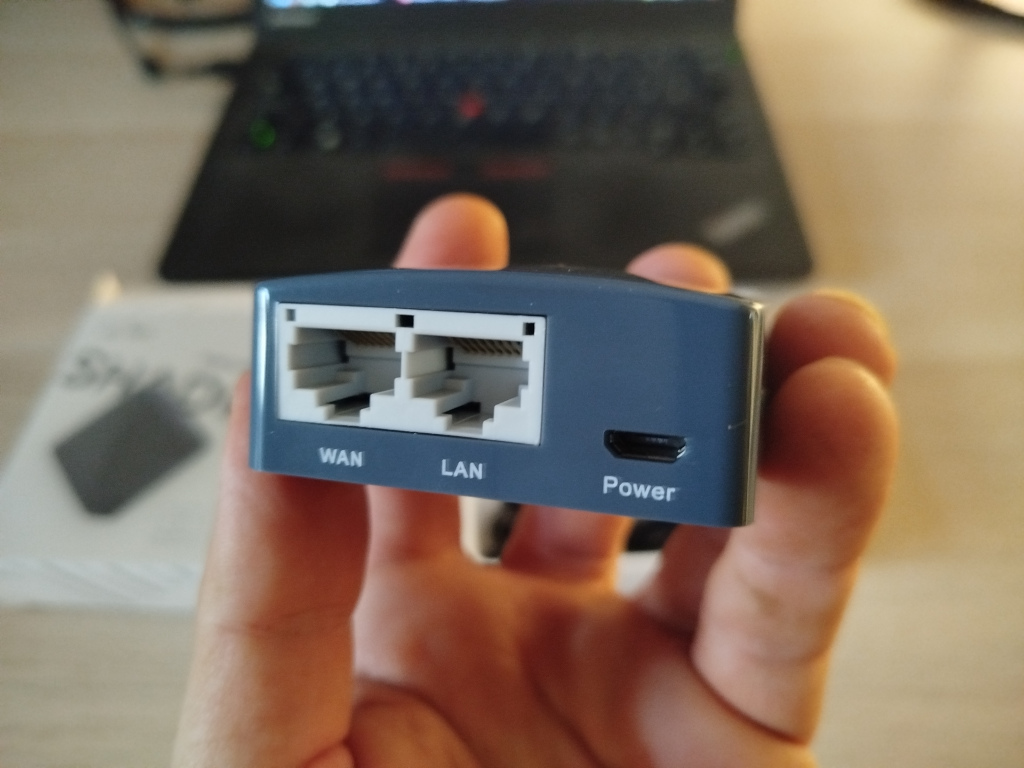

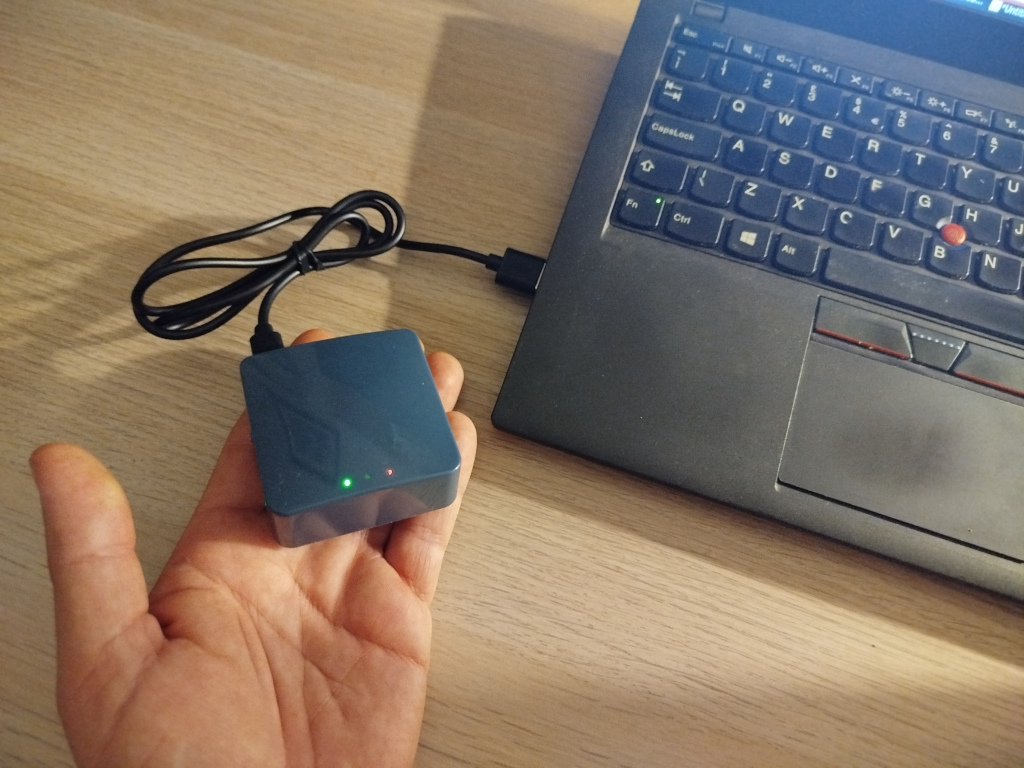

La meua idea és acoplar-lo en el meu telescopi, i deixar-lo fixe sempre per a les meues futures sessions. Potser el pegaré amb un velcro o potser amb unes brides de plàstic.

minirouter GL.iNET GL-AR300minirouter GL.iNET GL-AR300minirouter GL.iNET GL-AR300

Aquest router mini router SHADOW GL .iNet GL-AR300M16 ens permet crear una LAN (Local Area Network en anglés)amb internet o sense, segons vullguem. Si volem internet, caldrà connectar el router a un altre router que sí tinga internet. Però encara que no estiga connectat a un router amb internet, generarà Wifi i crearà una LAN on cada equip connectat a ell tinga una IP, per tant dins d'eixa xarxa local funcionarà Escritorio Remoto de Windows, funcionarà VNC i noVNC, podrem compartir dades i copiar-nos les imatges .fits que faça el telescopi i guardar-les en el nostre ordinador, etc.

Quan muntem un observatori astronòmic, o quan anem a la muntanya a fer astrofotografia o fins i tot quan fem astronomia visual, moltes vegades no volem gestionar només la montura amb el comandament synscan, sinó que volem controlar-ho tot (càmera, enfocador, roda de filtres, montura, goto, etc) amb un ordinador. I en aquest àmbit hui en dia tenim moltes possibilitats i programari (Nina, APT, Kstars/Ekos, Stellarium, AsiAir, etc) i el problema està quan arriva l'hivern, i fa fred i humitat, i volem estar resguardats en la casa o en el cotxe. I amb la solució del mini router tenim aquest tema solventat, perquè anem a crear una xarxa local i així podrem gestionar remotament l'equip que controla el nostre telescopi.

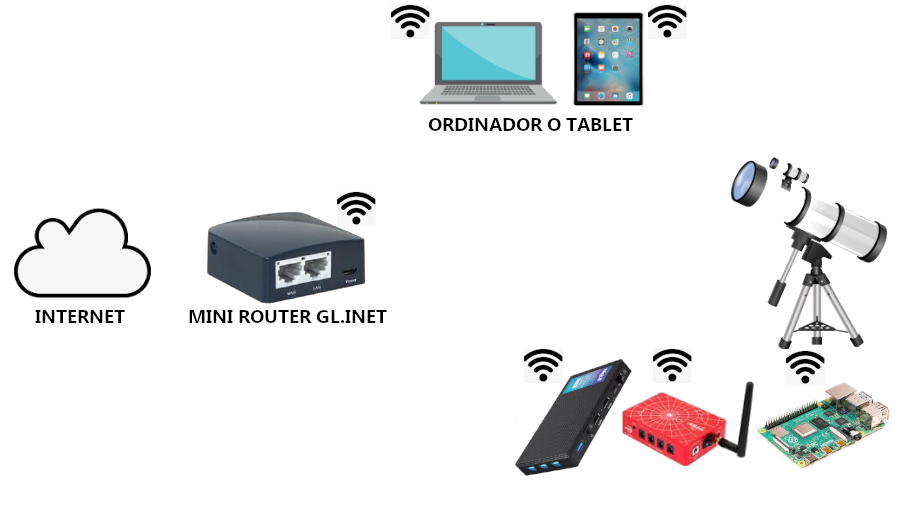

Una LAN amb WIFI
Raspberry Pi

Una vegada connectem el router per USB, l'alimentació del mini router s'encén i començarà a emetre una Wifi a tots els dispositius que vullguem connectar. I tots acabaran tenint una IP assignada pel router.

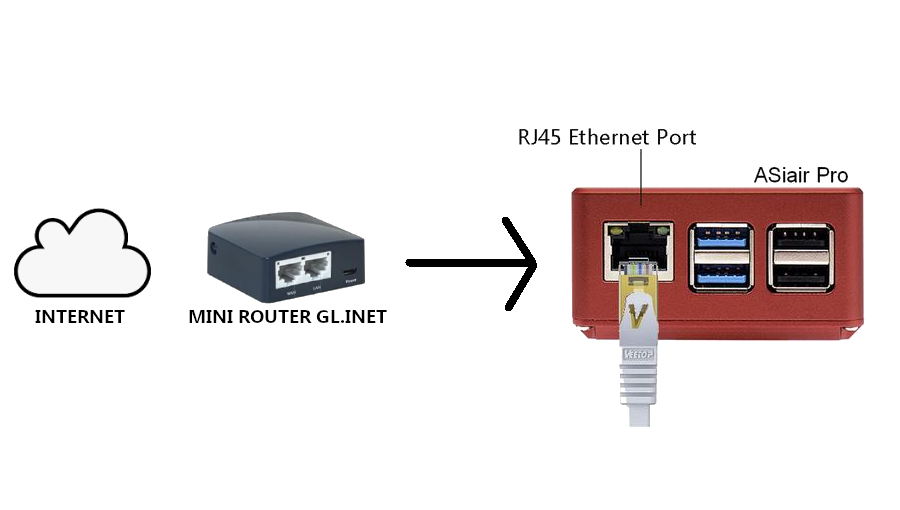

Una LAN amb cable, solució perfecta per a l'AsiAir
Raspberry Pi

Ací tenim una solució perfecta per al treball amb l'AsiAir durante les nostres sessions astronòmiques, ja que al tenir una connexió amb cable RJ45 físic, l'Asiair no patirà les desconnexions incòmodes que té quan la getionem amb Wifi, i ens durarà connectada tota la nit sense interrupcions.

Podrem fer servir la wifi del minirouter per a generar una IP. O fins i tot connectar el minipc o raspberry o AsiAir amb cable ethernet RJ45. L'AsiAir, per cert, es completament estable quan la connectem amb cable i així ja no experimentarem cap desconnexió durant tota la sessió.

CONFIGURACIÓ DEL MINI ROUTER
El funcionament i configuració és molt senzill de fer. Connectarem el router a una font que tinga energia i USB, per exemple la podem connectar a una AsiAir pel port USB o a un ordinador, automàticament el mini router s'encendrà.

Si cerquem les Wifis disponibles en el nostre ordinador o tauleta tàctil, veurem una nova xarxa Wifi amb el nom similar a GL-AR300M-XX.

En connectarem a eixa Wifi amb la password inicial goodlife. I automàticament ja podrem accedir a la pàgina de configuració del mini router GL .iNet GL-AR300 escribit al navegador:

http://192.168.8.1

mini router GL.iNet GL-AR300M16

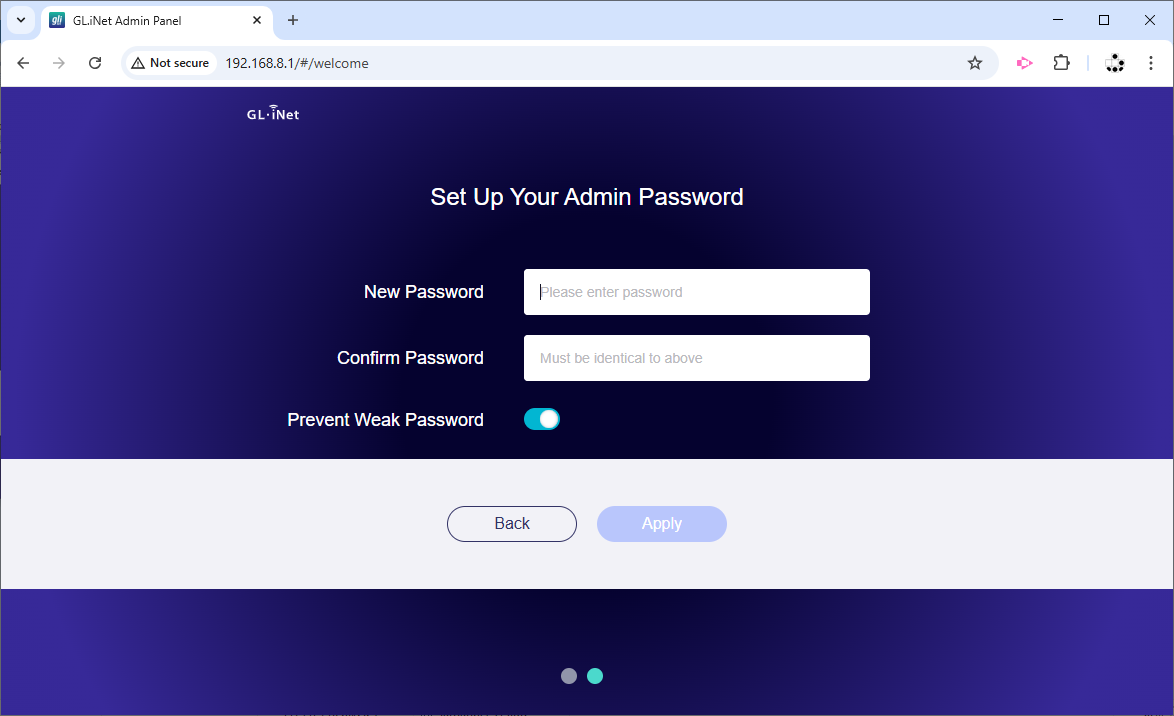

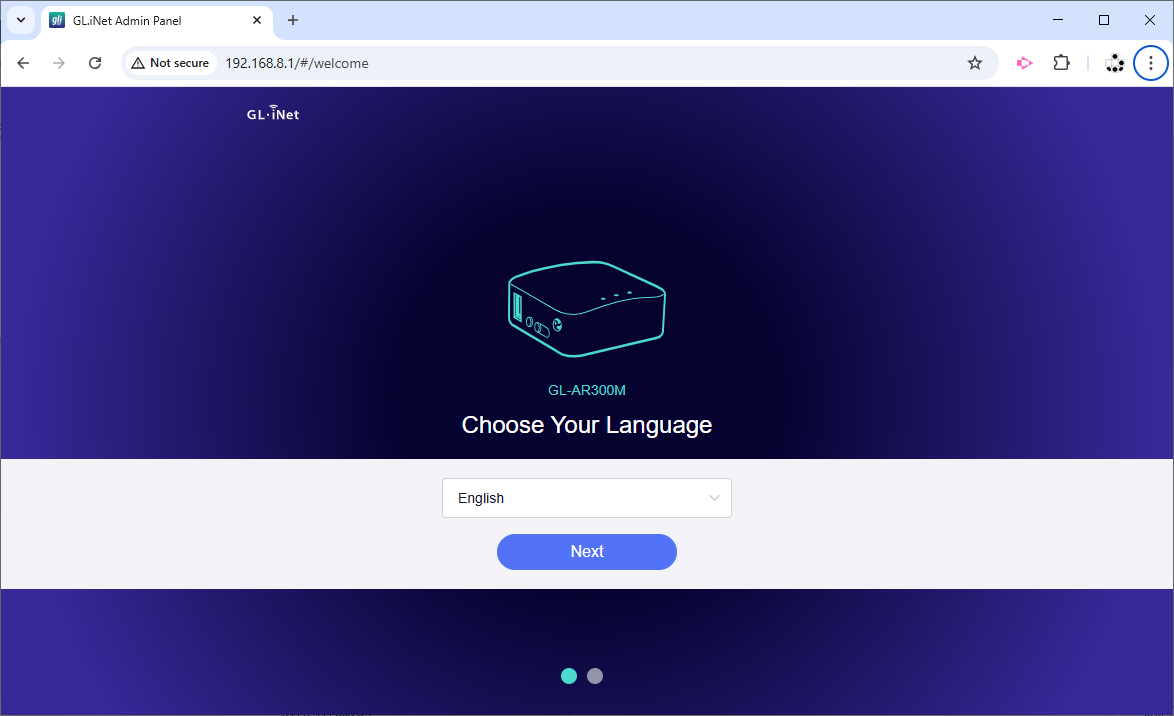

En el primer pas, ficarem dues vegades la nostra contrasenya nova.
mini router GL.iNet GL-AR300M16

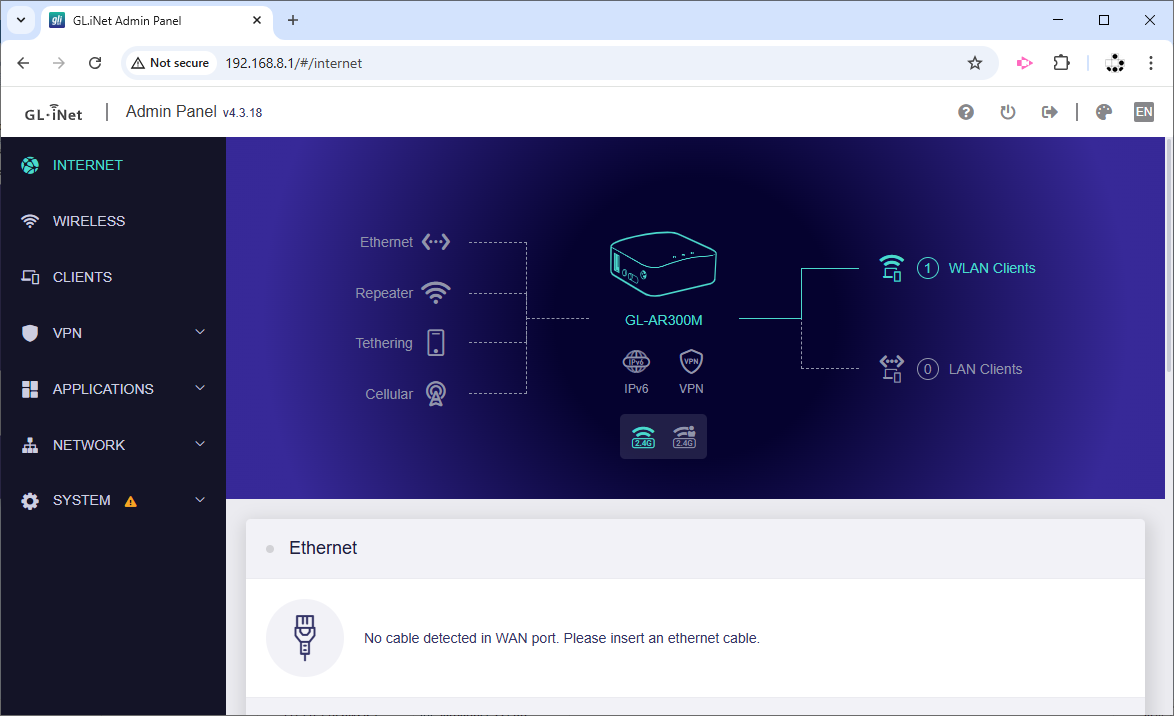

I a continuació ja estarem en la part privada de Openwrt que es un sistema operatiu GNU/Linux per a dispositius diversos.
mini router GL.iNet GL-AR300M16

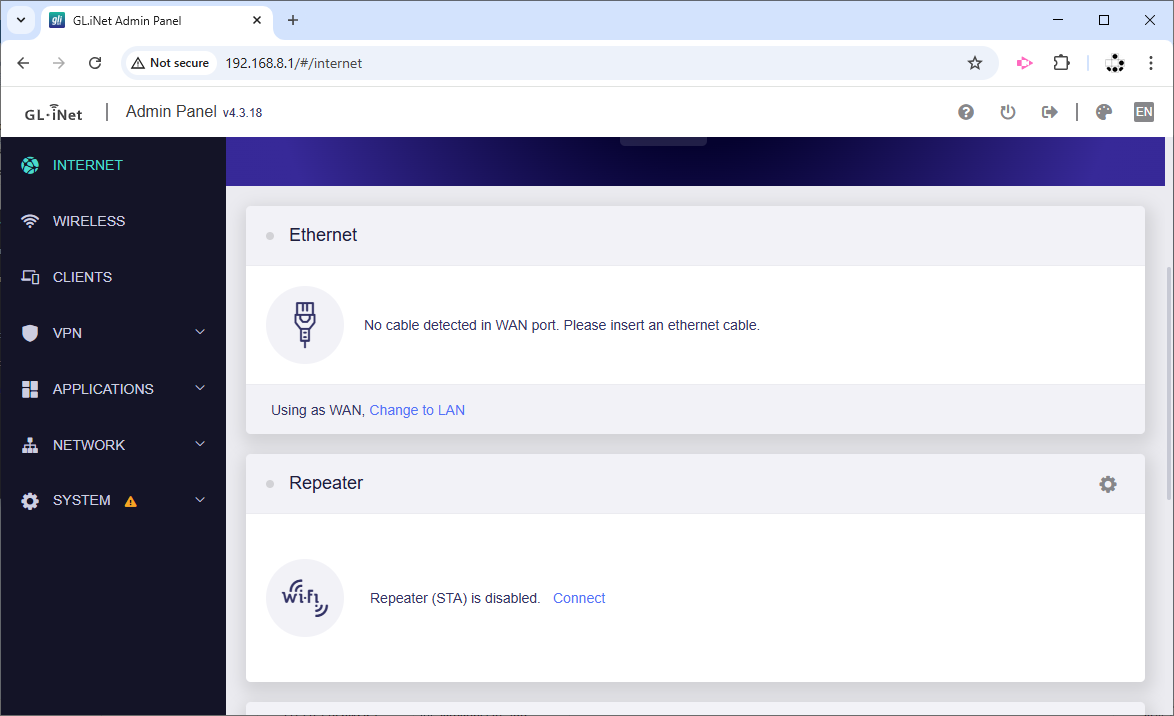

Com que jo necessitaré de vegades internet quan estiga a la muntanya, connectaré el mini router a la connexió wifi 4G del meu smartphone que li compartiré. Aleshores faré servir el mini router com a repetidor:
mini router GL.iNet GL-AR300M16

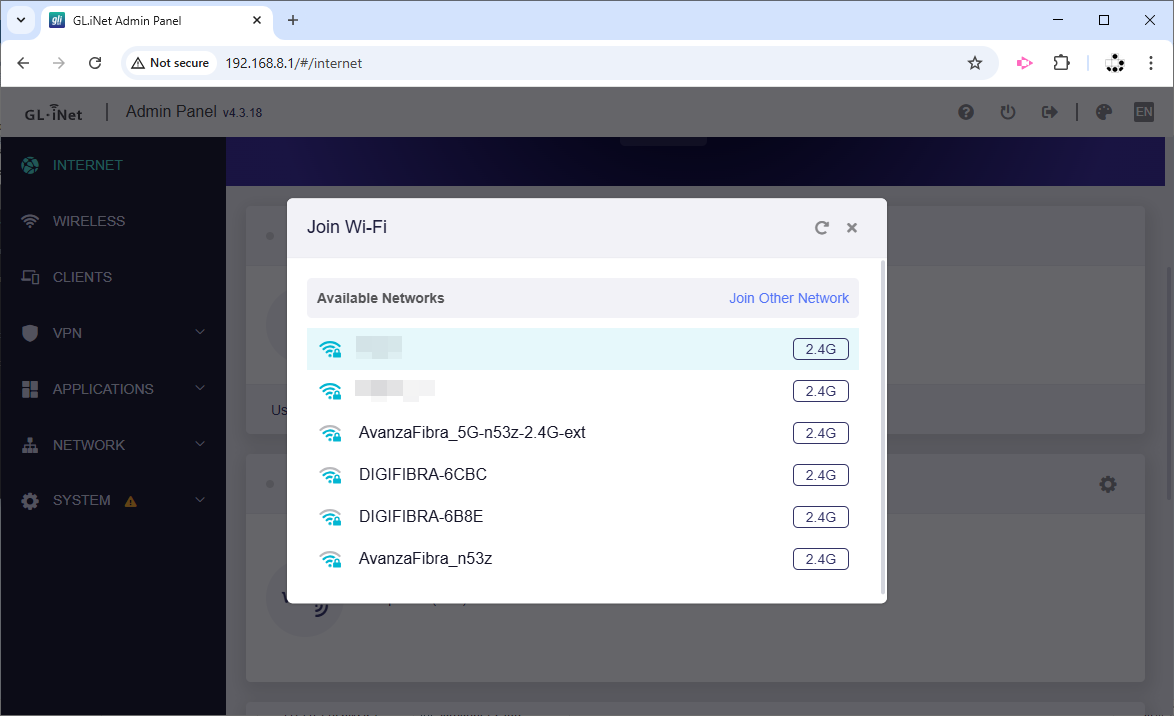

El mini router llistarà totes les connexions wifi que detecte:
mini router GL.iNet GL-AR300M16

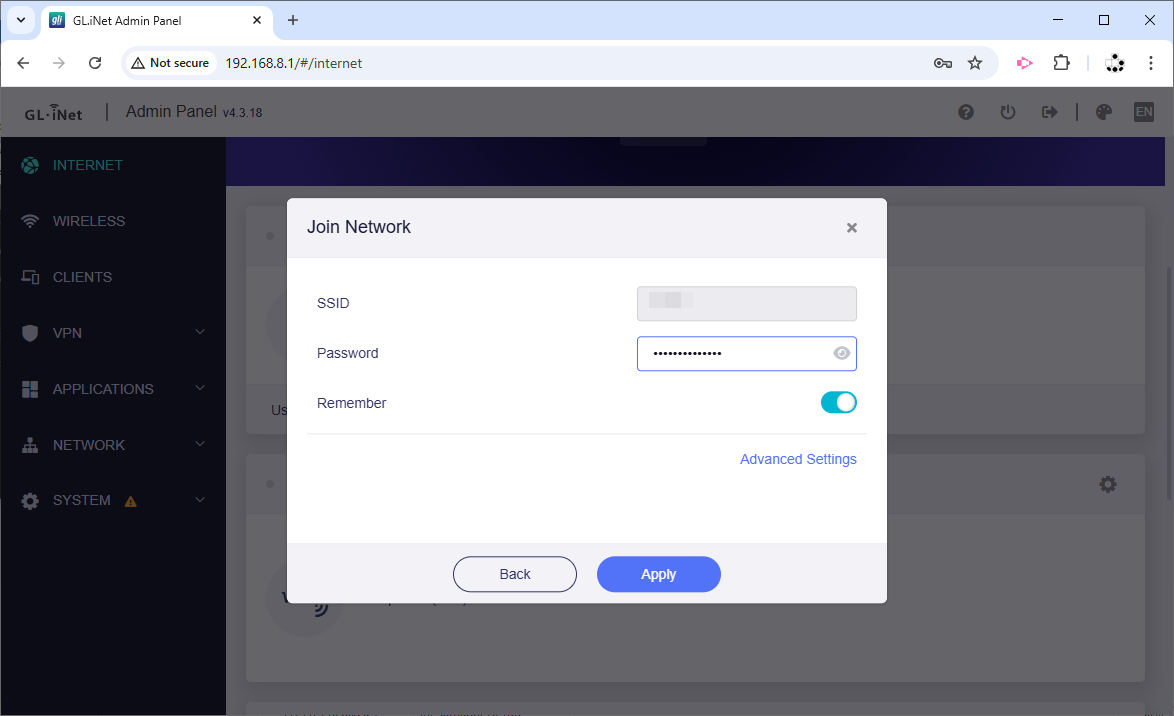

Seleccionarem la wifi que vullguem i escriurem la contrasenya. En el meu cas he seleccionat "Hack" que és la wifi de l'smartphone:
mini router GL.iNet GL-AR300M16

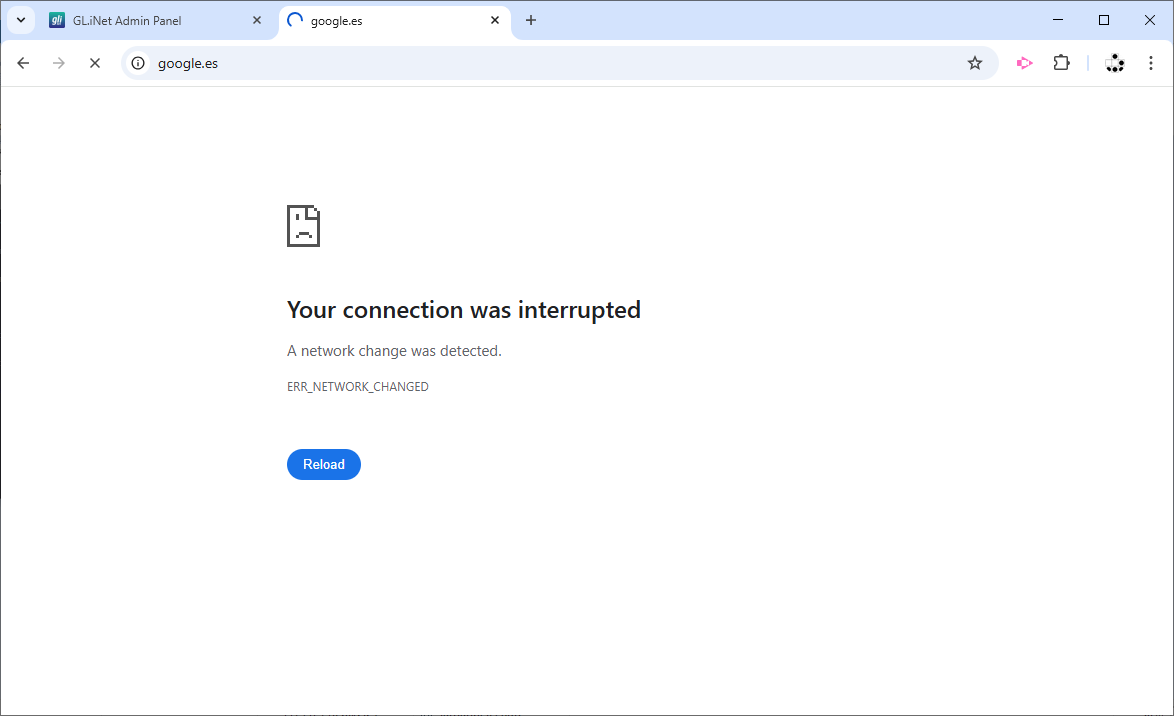

Si naveguem amb el mini ordinador o Raspberry connectat per wifi al mini router veurem que tenim una IP, però que no tenim internet:
mini router GL.iNet GL-AR300M16

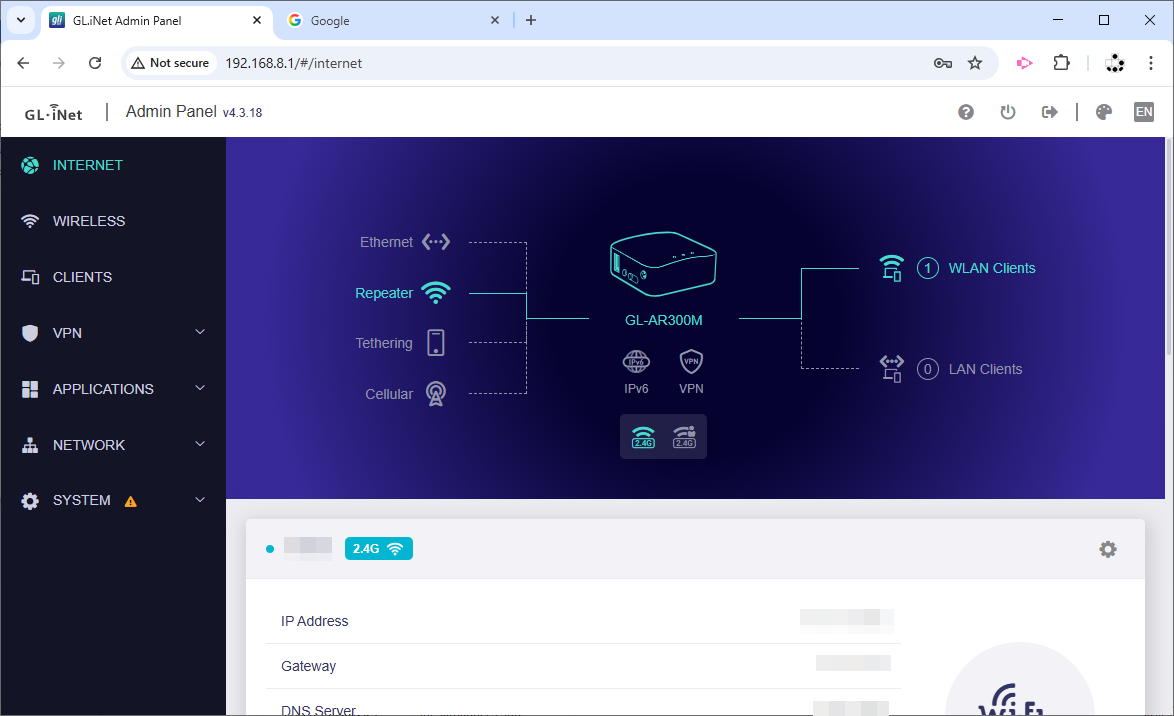

Ara ja estem connectats des del mini router a internet mitjançant la connexió "Hack" de l'smartphone:
mini router GL.iNet GL-AR300M16

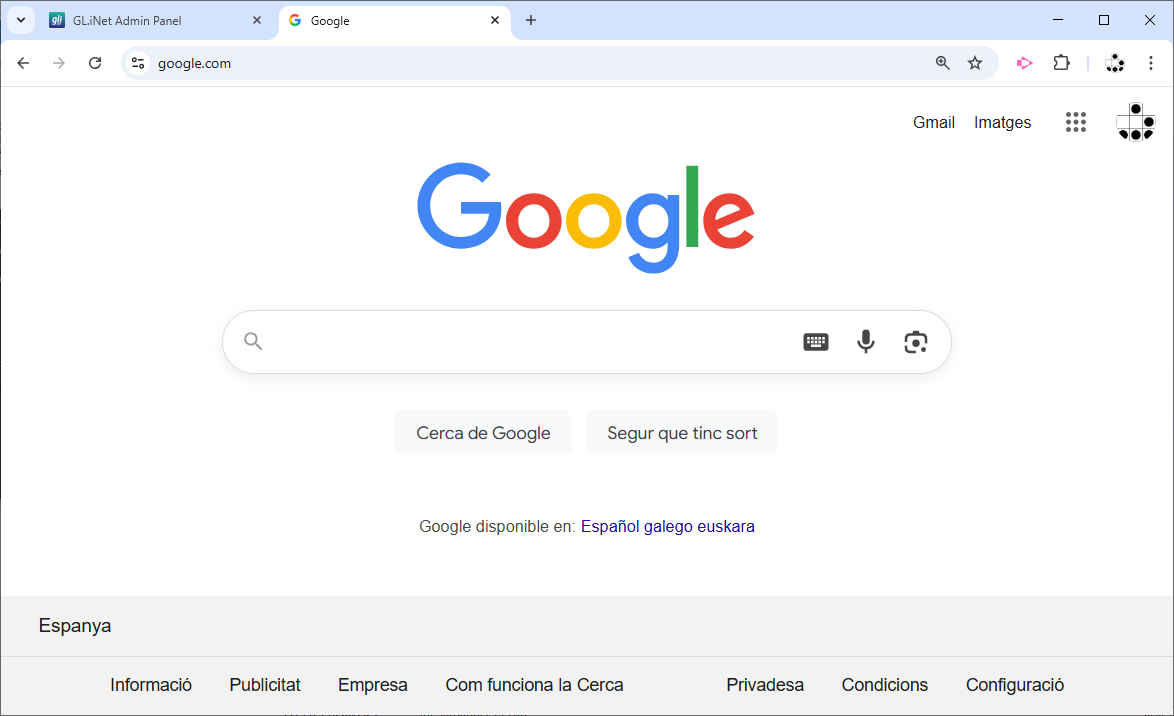

I ara, si tornem a fer la prova des del minipc o raspberry, veurem que ja eixim a internet, i és perquè com estem connectats al mini router i el mini router ja està connectat a la connexió d'internet de l'smartphone, ja podem veure eixir a internet:
mini router GL.iNet GL-AR300M16

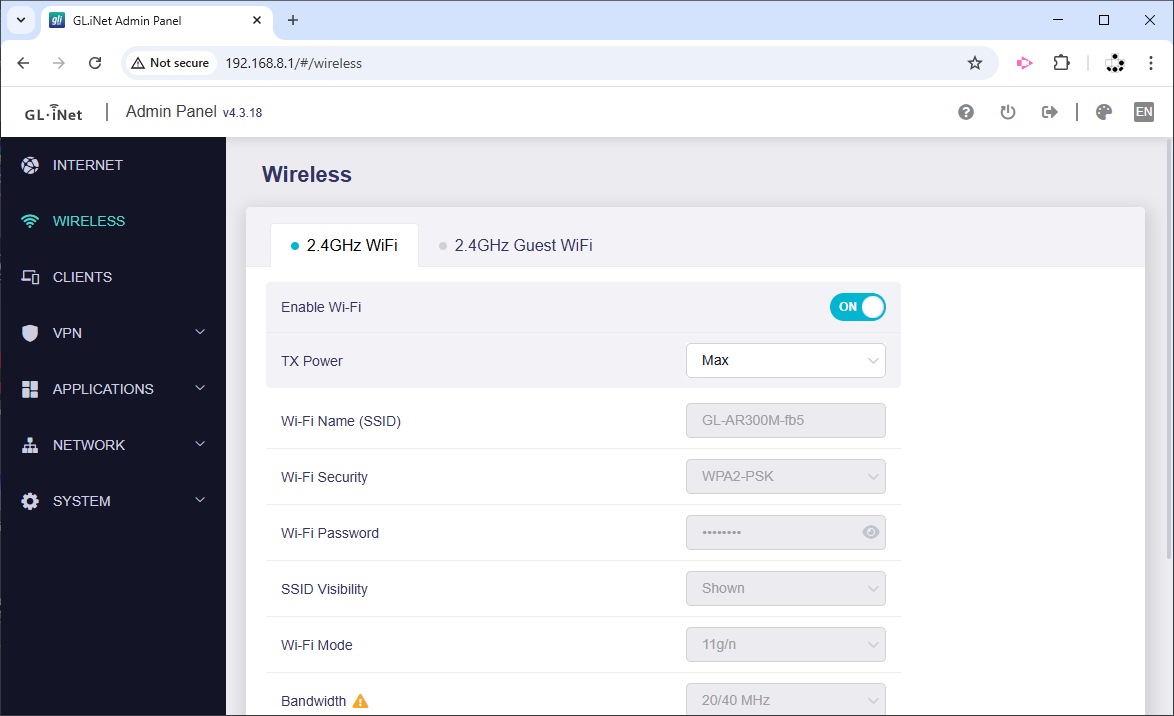

En la secció WIRELESS del mini router podrem configurar diferents paràmetres com el nom de la nostra wifi, la visibilitat, etc:
mini router GL.iNet GL-AR300M16

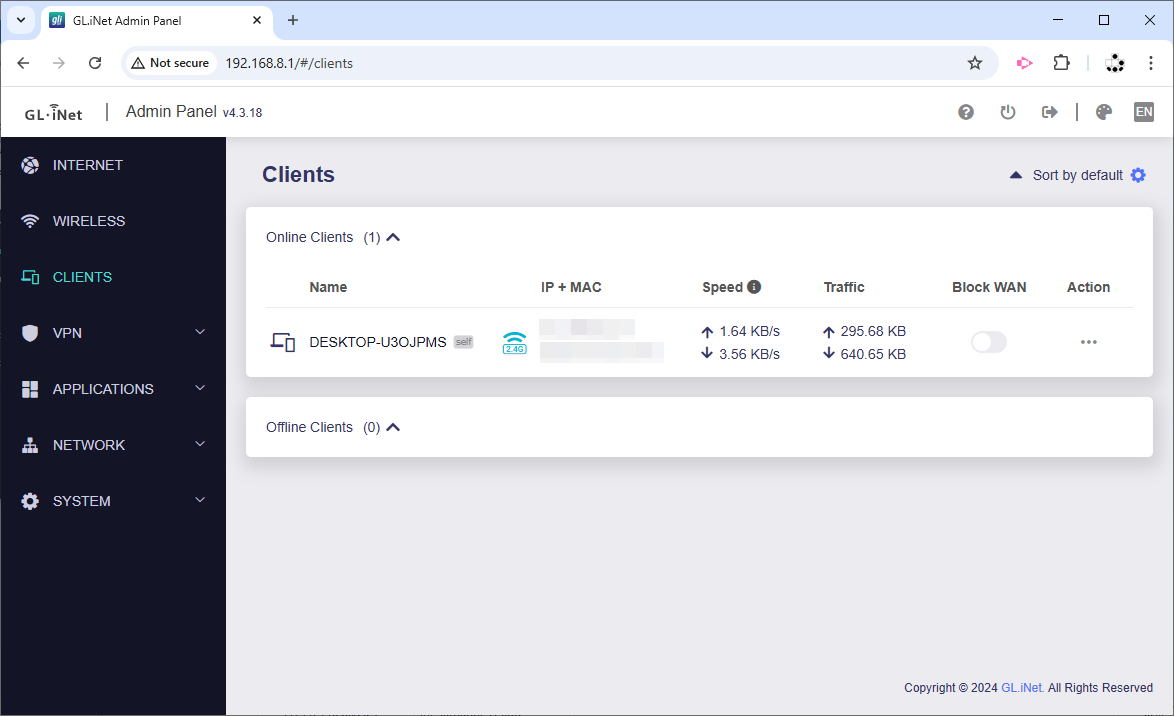

En la secció de CLIENTS podem veure les IPs que estan connectades al mini router i podem fer diferents accions com bloquejar-los l'accès a internet, per exemple:
mini router GL.iNet GL-AR300M16

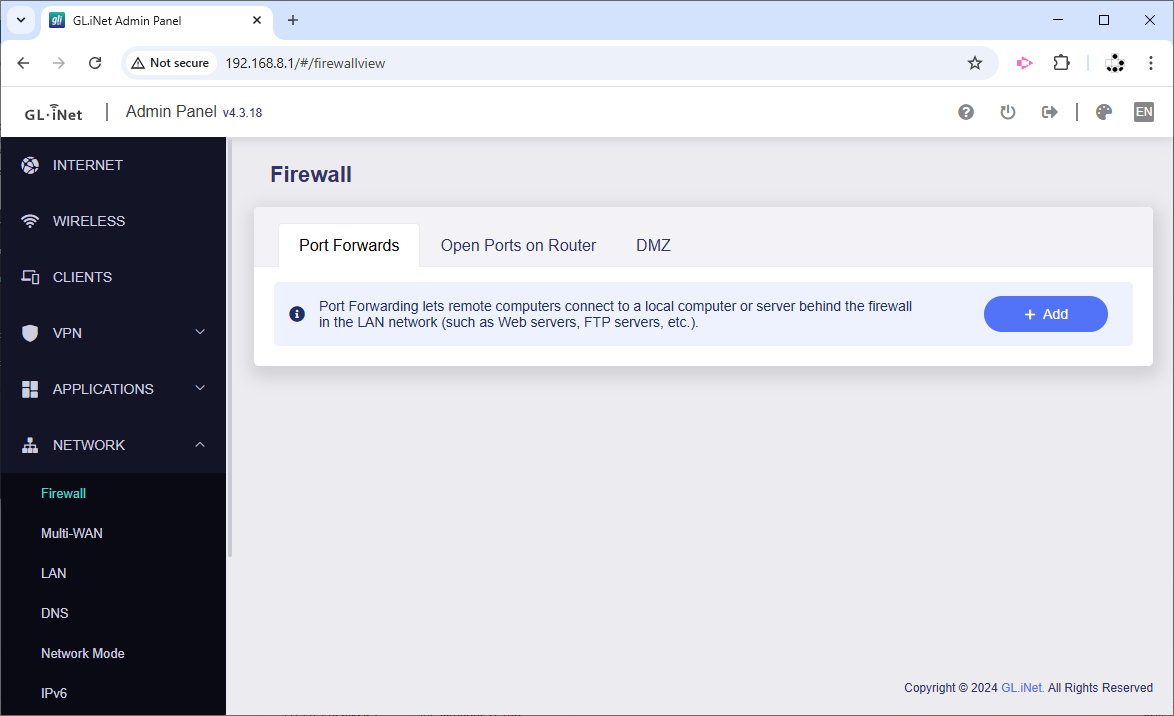

En la secció NETWORK > Firewall podrem controlar la NAT dels ports del mini router. Açò ens ofereix moltíssimes possibilitats com podràs imaginar :) Una opció imprescindible per a observatoris astronòmics remots, ja que permet controlar l'ordinador o AsiAir des de qualsevol lloc d'internet:
mini router GL.iNet GL-AR300M16

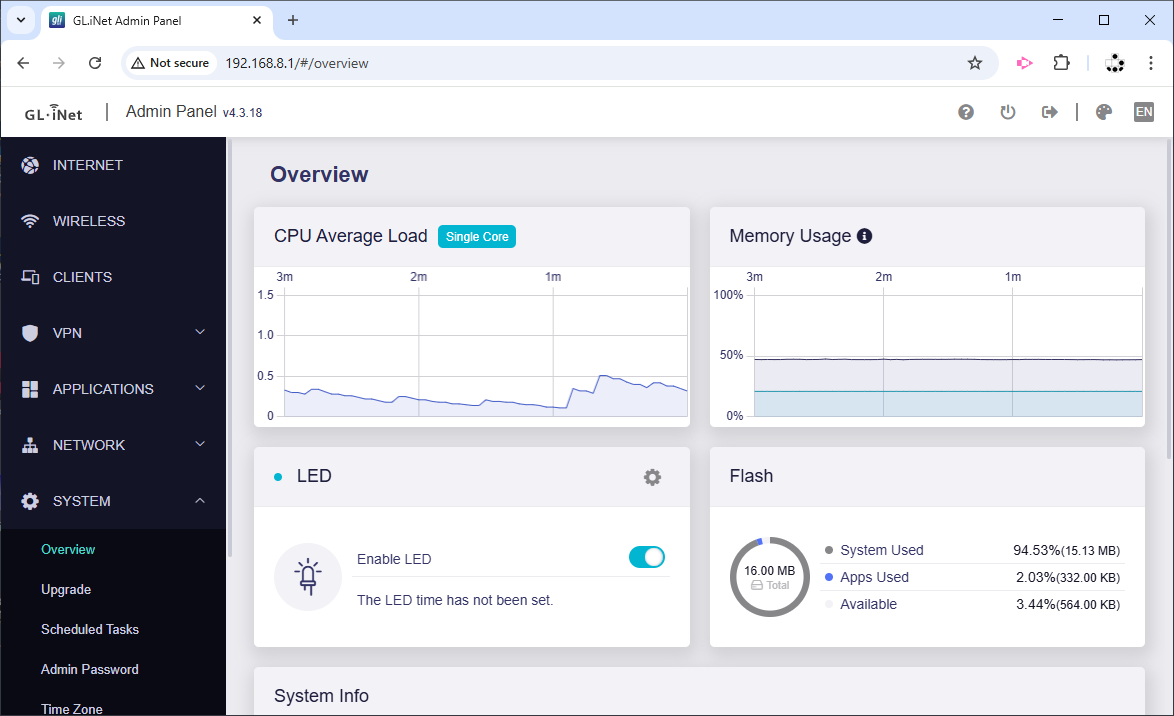

La secció SYSTEM > Overview m'ha agradat, pots veure el consum de dades en temps real i altres estadístiques interesants:
mini router GL.iNet GL-AR300M16

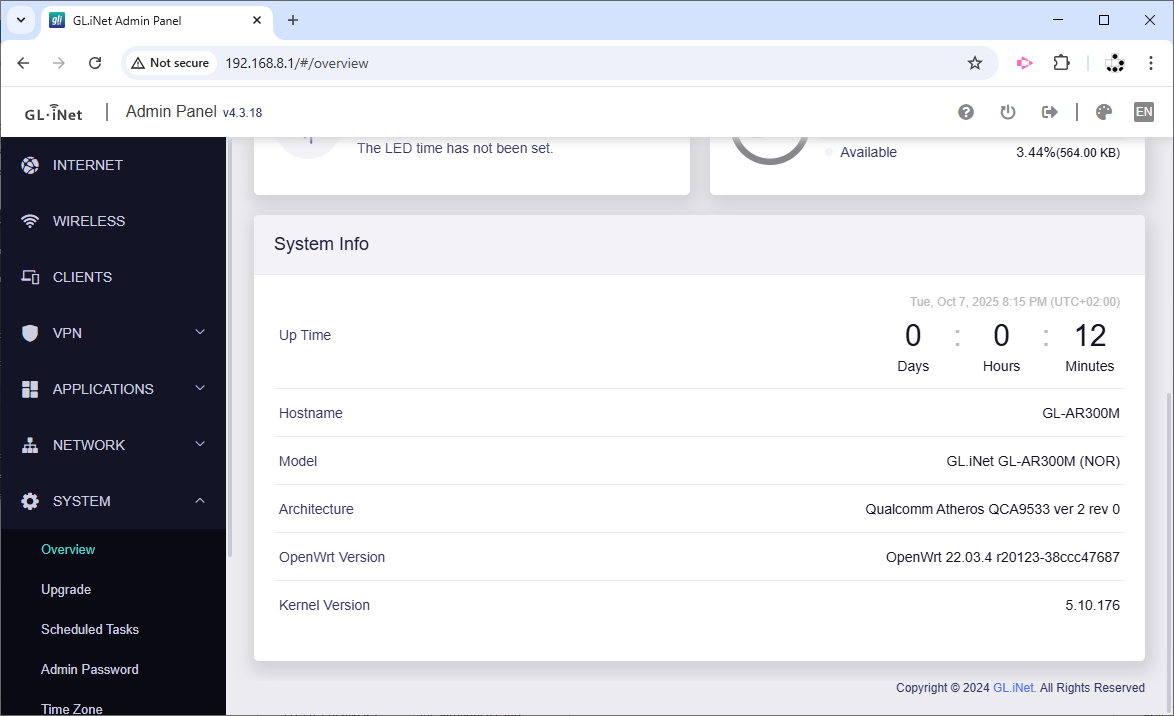

En la part inferior hi ha més informació estadística:
mini router GL.iNet GL-AR300M16

En definitiva, ací tenim una solució per a generar IPs als ordinadors i dispositius que necessitem durant les nostres sessions d'astronomia, tant si anem a la muntanya perquè ens permet connectar-nos amb wifi o amb cable fàcilment o a un observatori astronòmic fixe perquè ens permet també obrir ports d'internet cap a dins (NAT) i poder accedir a l'observatori des de qualsevol lloc a internet. Moltes possibilitats que dependran de les nostres necessitats a l'hora de practicar Astronomia.

Doncs bé això és tot, espere que trobes útil aquest article i que et motive a compartir els teus trucs, els teus coneixements i els teus experiments amb el Programari Lliure. Pensa-ho, va, que la Comunitat del Programari Lliure va creixent gràcies a la documentació, el disseny, la formació o la programació, sigues part de la Comunitat :-)
