Aquesta regió és molt atractiva i especial, des de fa molt de temps em flipa el que pots capturar al Vel. A l'article de la Vikipèdia tens una informació molt completa https://es.wikipedia.org/wiki/Nebulosa_del_Velo.

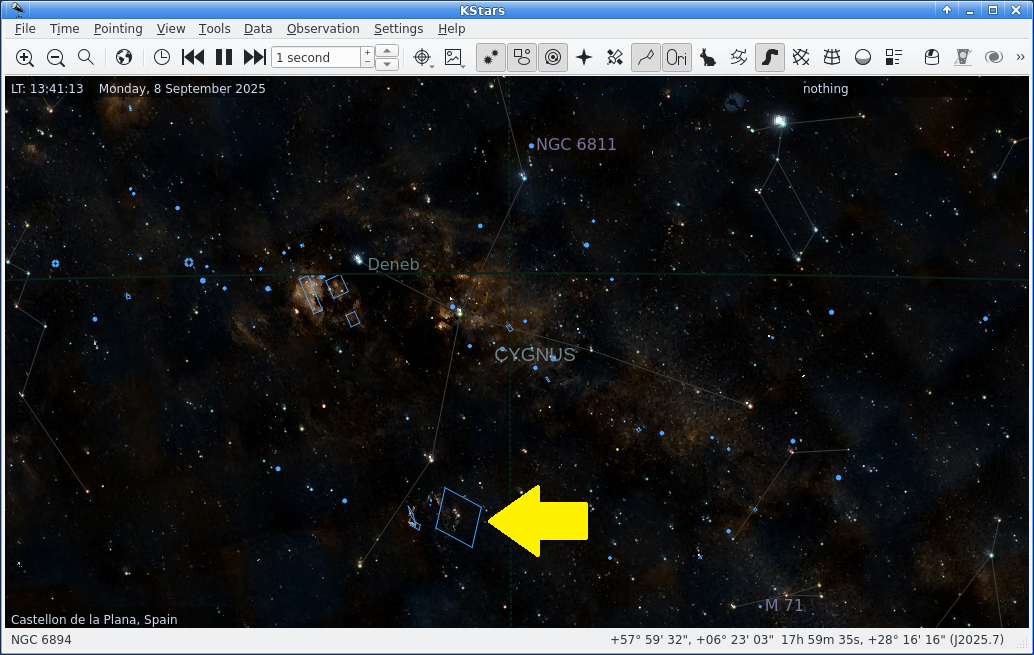

Anem al tema ja, anem al vel de l'est. NGC6992 és la part més oriental de la nebulosa de l'est, que podem trobar en la constel·lació del Cigne. Ací t'indique on està en la següent captura de pantalla del programa Kstars:
Situada a uns mil quatre-cents anys llum és el resultat d'una gran explosió estel·lar fa uns 5.000 anys i encara amb el material emès en expansió. Al voltant tenim NGC6974, NCG6979 i NGC6995. Meravellós, extraordinari, increïble, és tot un conjunt d'objectes astronòmics fascinants.
Quan ho captes amb una imatge a color s'observen clarament dos colors: el roig, prové de l'emissió d'Hidrogen, i el color blau correspon a Oxigen. En el meu cas vaig tirar-li amb l'ASI2294MM Pro que és una càmera monocroma, aleshores haurem de treballar un poc més per a veure finalment els colors, però una vegada comences a entendre la tècnica no és tan difícil com puga semblar.
Captura de llum de l'Univers
El 26 de juny, a Setaigües, vaig muntar un objectiu Samyang 135mm F2.8 antic que normalment el faig servir amb la càmera Canon 6D Mark II perquè és molt luminós, i en aquest cas vaig muntar-lo també amb la roda de filtres ZWO EFW i la càmera monocroma ASI294MM Pro.

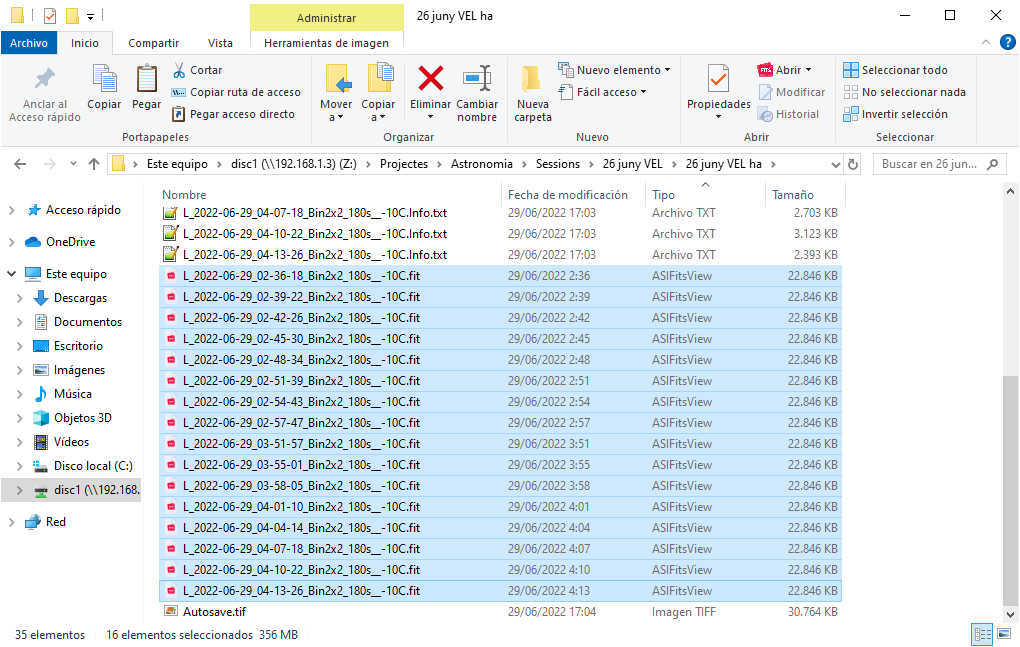

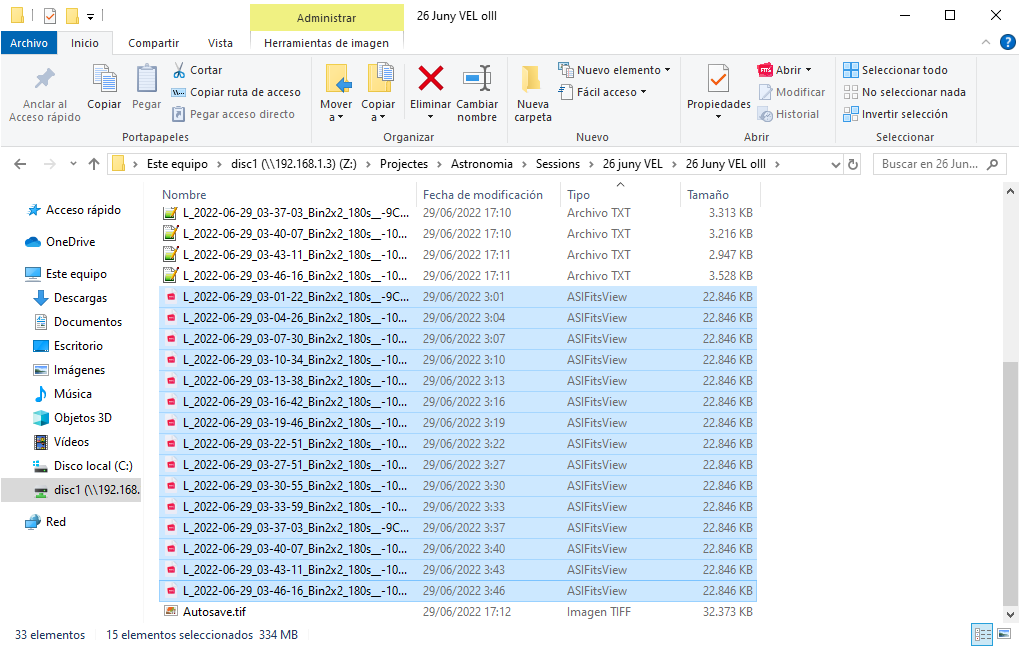

Vaig configurar-me una sessió amb Astro Photography Tool - APT i vaig capturar durant quasi 3 hores fent 35 lights en Ha de 180 segons a bin 2x2 i temperatura de -10C, és a dir, 1 hora i 45 minuts, i després 33 lights en OIII de 180 segons a bin 2x2 i temperatura de -10C, és a dir, 1 hora i 39 minuts:
No sé si és molt de temps o poc, però només volia fer 2 hores per cada filtre, i vaig haver de descartar alguns Lights amb el procés Blink i van quedar els Lights que veus en les imatges de dalt.
Doncs bé, torne a repetir que aquest processat és molt amateur i segur que està replet d'errors i de conceptes incomplets, però jo estic aprenent i gaudisc molt del camí de l'aprenentatge i també de compartir els meus coneixements, encara que com es diu al món de GNU/Linux: absolutely no warranty.
Comencem el processat amb PixInsight
En aquest article no explicaré com apile tots els Lights i com alinee les estreles dels apilats a PixInsight, això ja ho he fet en altres articles de la revista digital FOSC i del meu blog personal.
Partirem de que ja tinc el master Light de les captures d'Hidrogen alpha i el master light de les captures d'Oxigen III i els dos ja estan amb les estreles alineades.

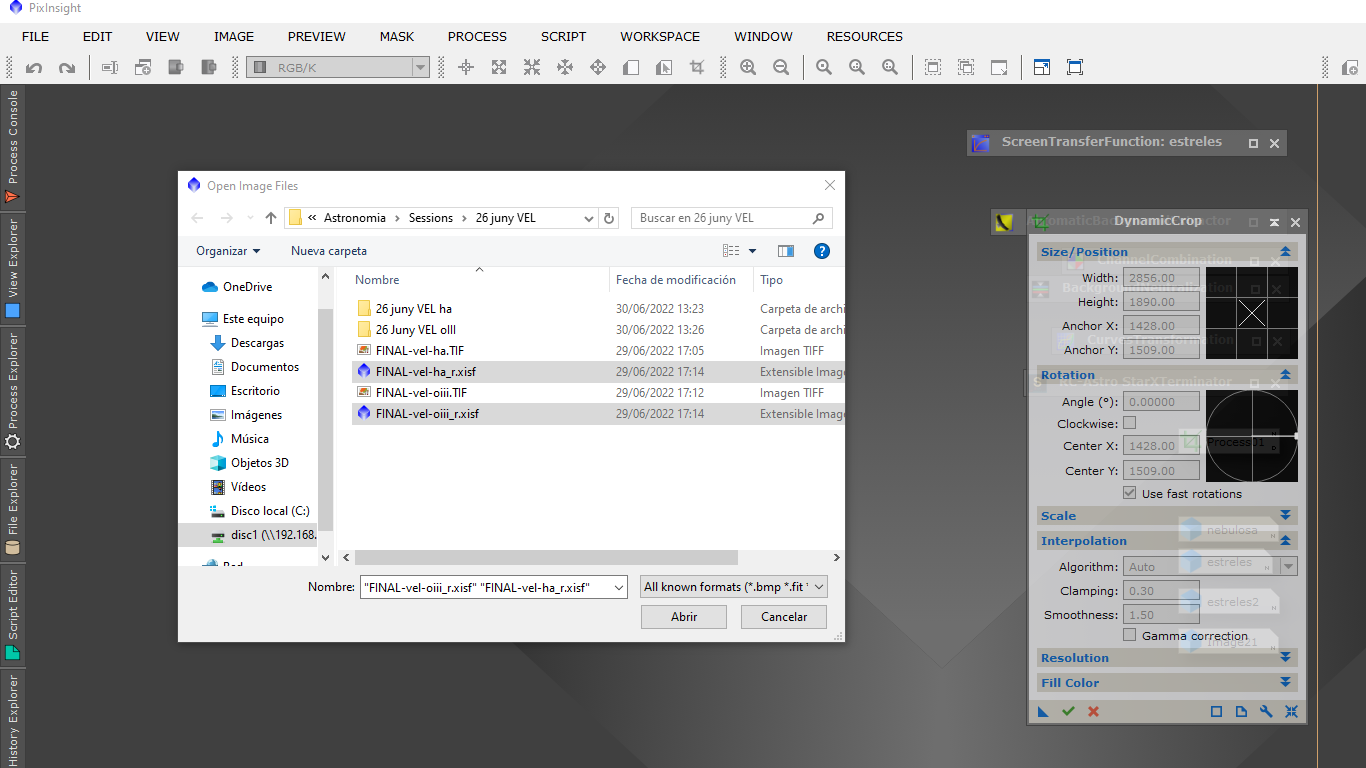

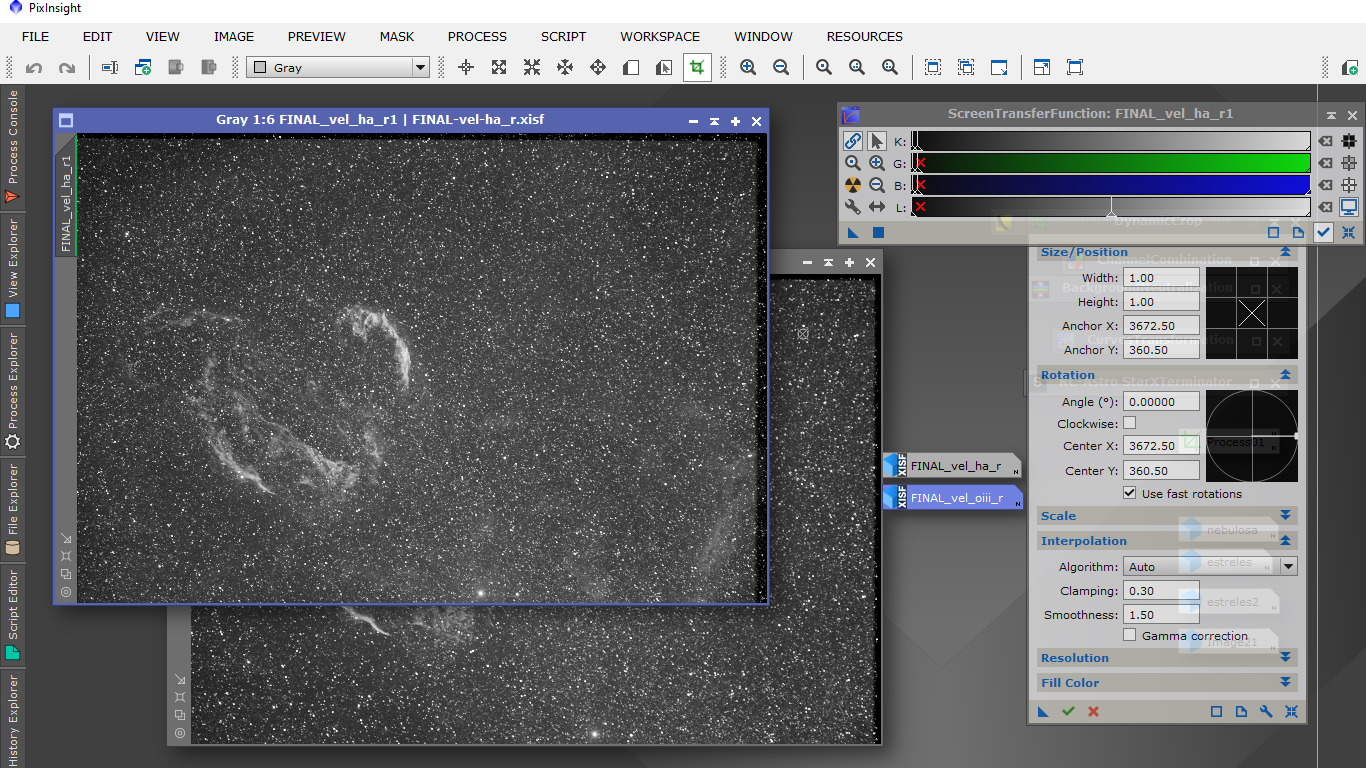

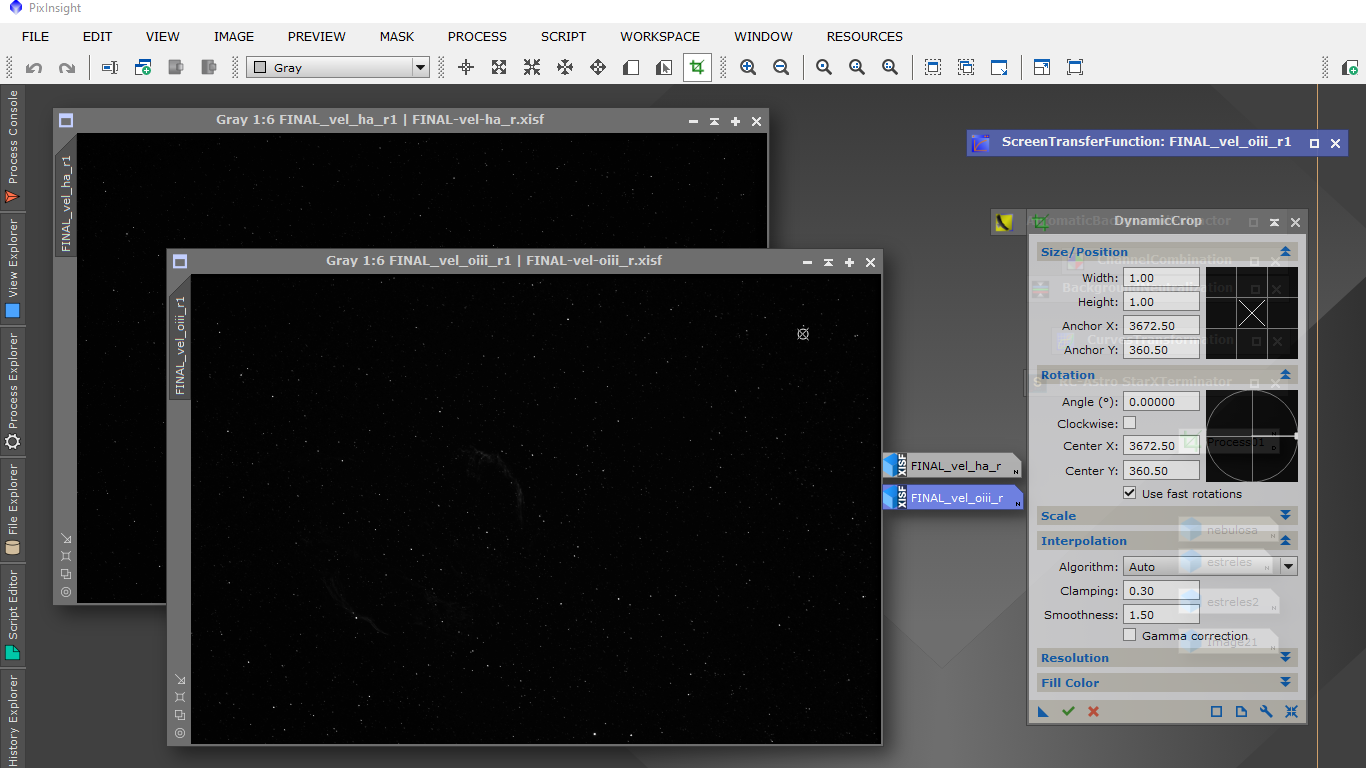

A PixInsight, obrirem les dues imatges (Ha, OIII) amb les estreles alineades:
Ara, obrirem el procés ScreenTransferFunction i farem un estirat virtual i ja veurem les nebulositats i les estreles. I si et fixes, en la part de dalt i de la dreta veus una part amb menys informació, això és degut a l'error de seguiment de la meua montura i que com ara estan alineades les estreles, la montura ha ballat eixe espai durant l'inici i final de la sessió:

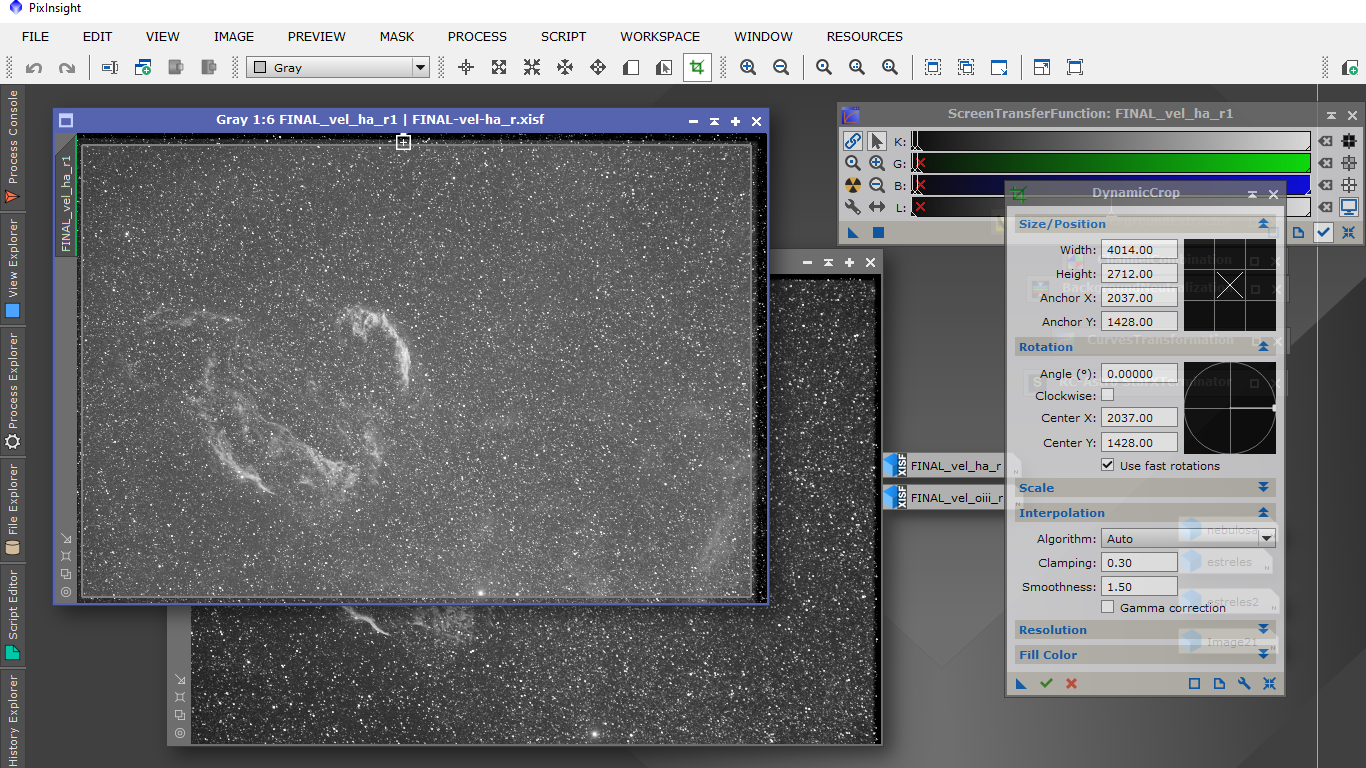

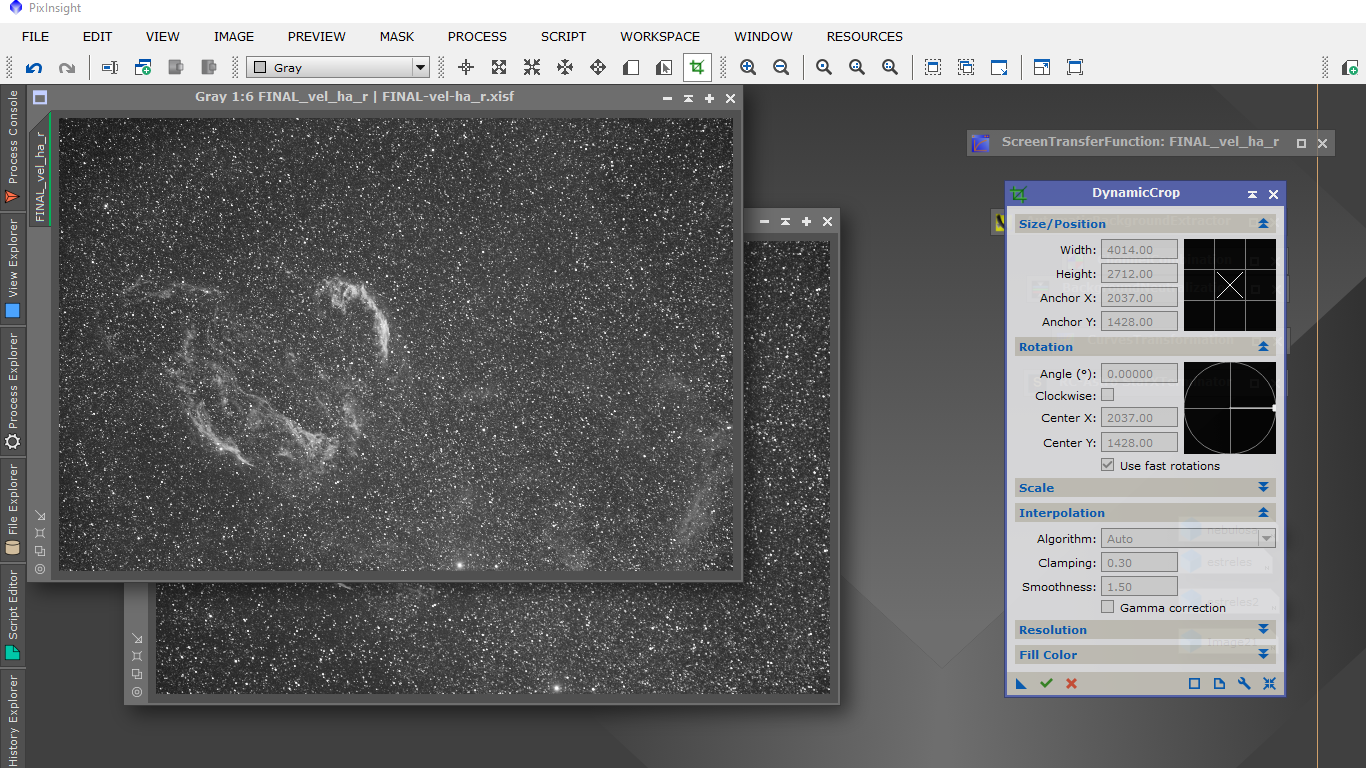

Aleshores ara obrirem el procés DynamicCrop i retallarem les imatges fins on tenim tota la informació:
I ja les tenim les dues iguals. Ja podem començar amb els següents passos:

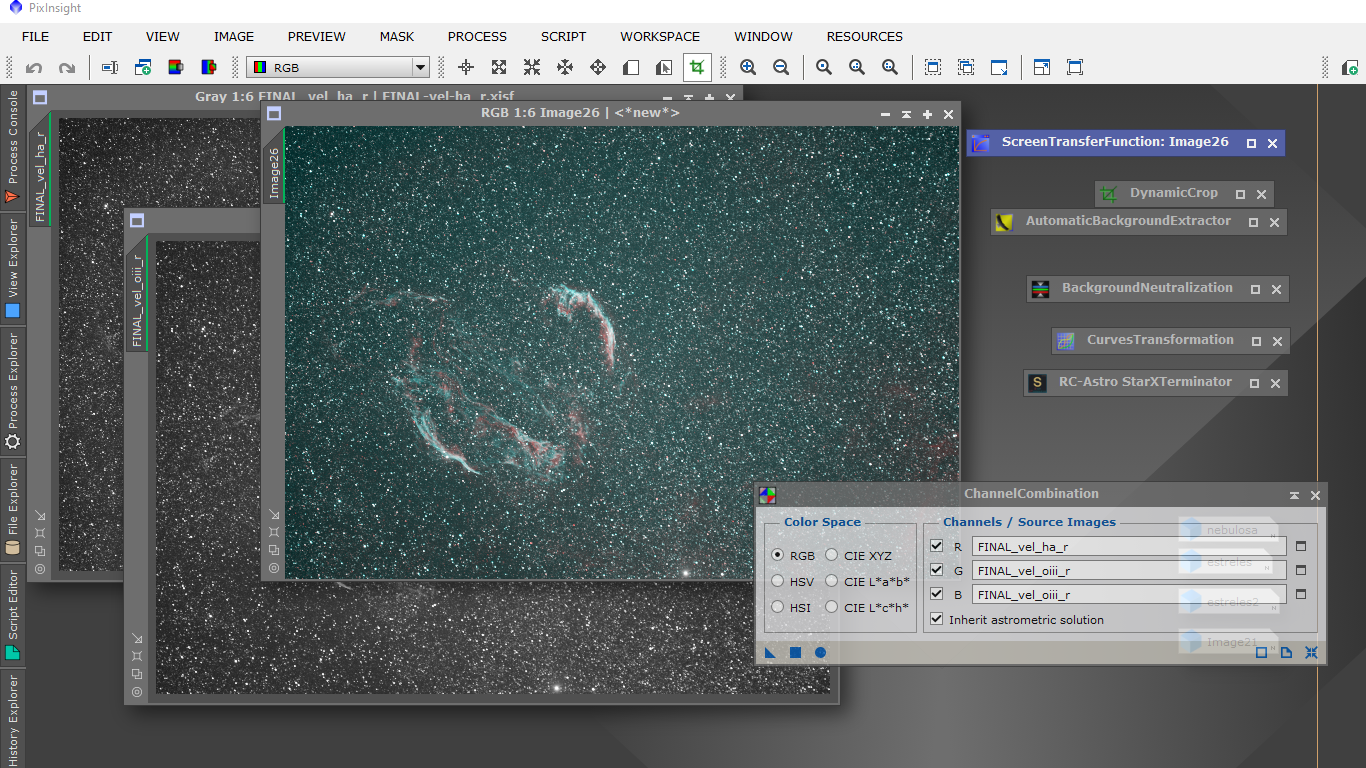

Ara el primer que faig jo és obrir el procés ChannelCombination i vaig a crear una imatge en color RGB ficant la imatge del Ha en el Roig (R), i la imatge de l'OIII en el Verd (G) i en el Blau (B) de la següent manera:

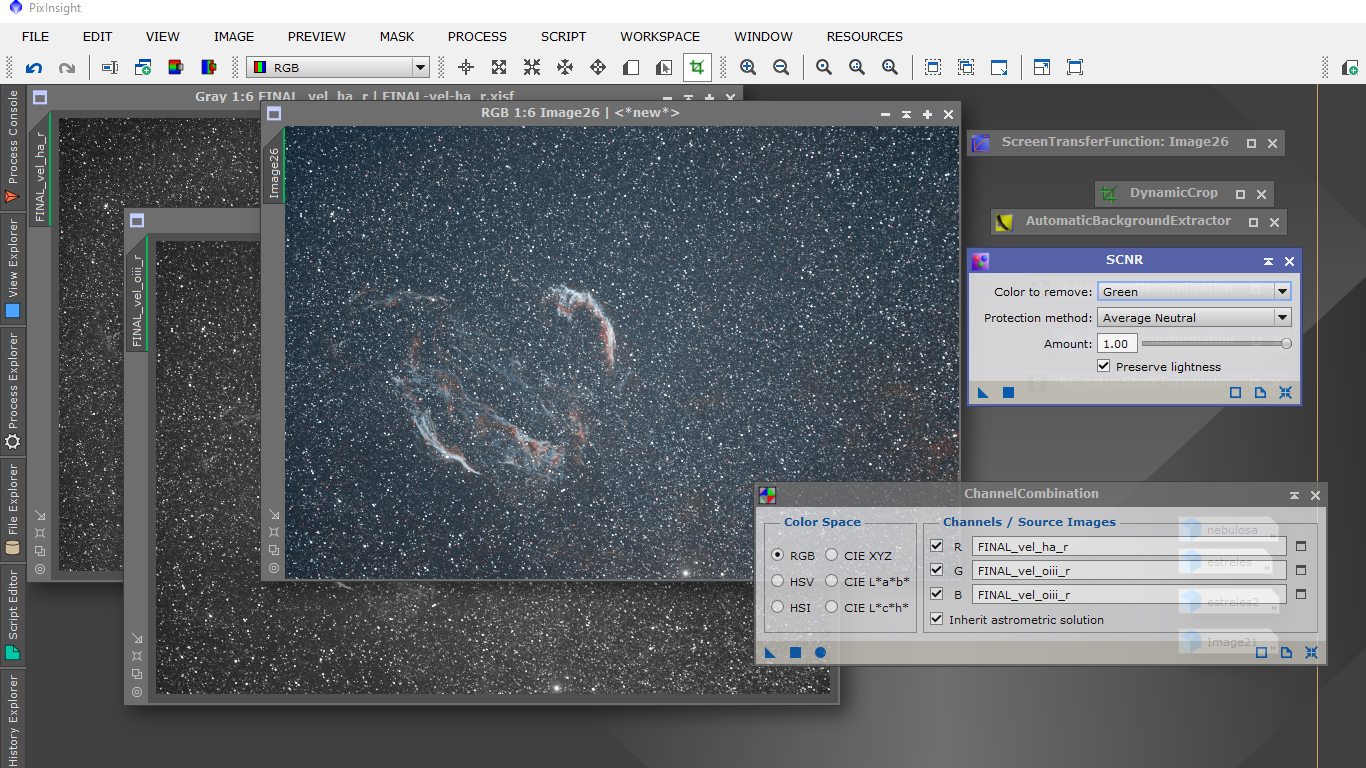

Ara li llevarem la tonalitat verda predominant amb el procés SCNR i en un segon veurem un balanç cromàtic més natural. A l'Univers no existeix la tonalitat verda predominant, per tant no té sentit mantenir una imatge verdosa:

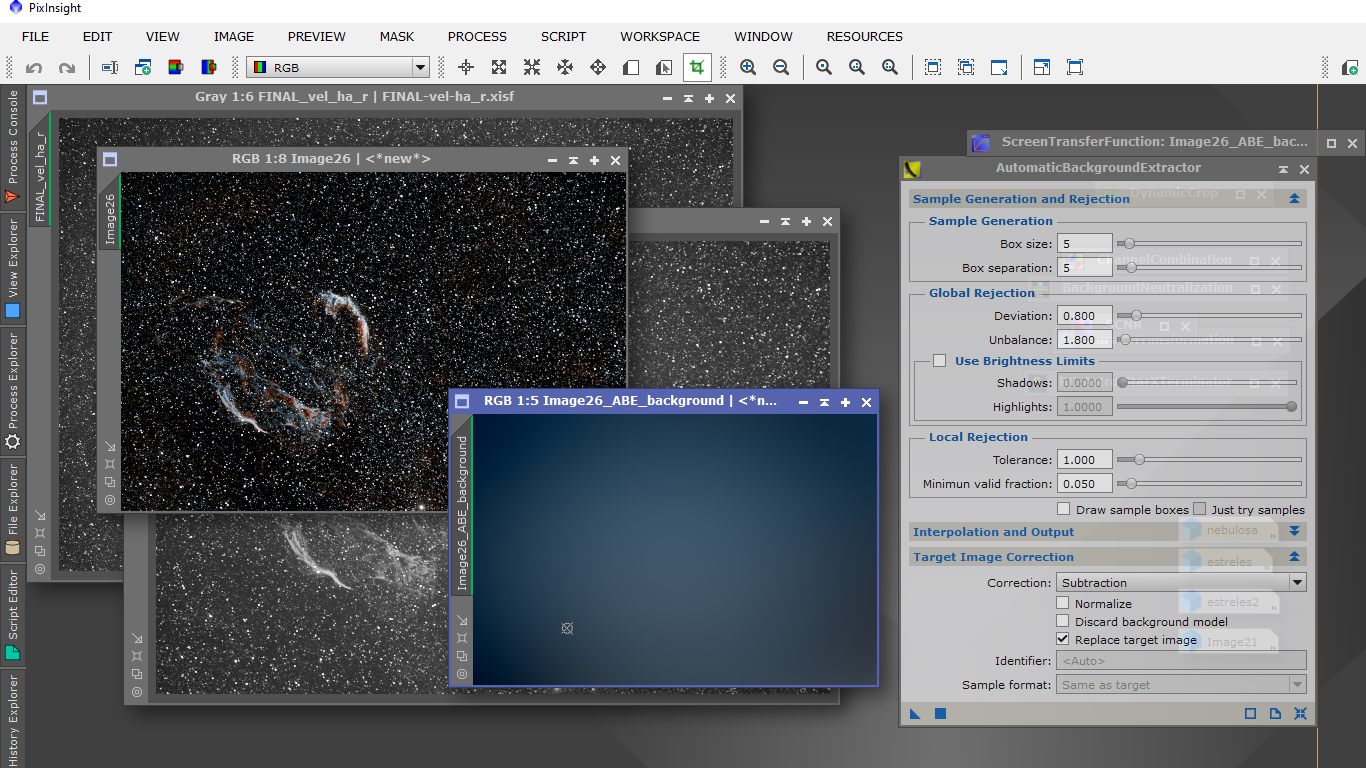

Ara jo li passe l'AutomaticBackgroundExtractor (ABE), un procés que elimina gradients i il·luminació desigual del fons del cel, corregint la imatge per aconseguir un camp més uniforme i realçar nebuloses i galàxies:

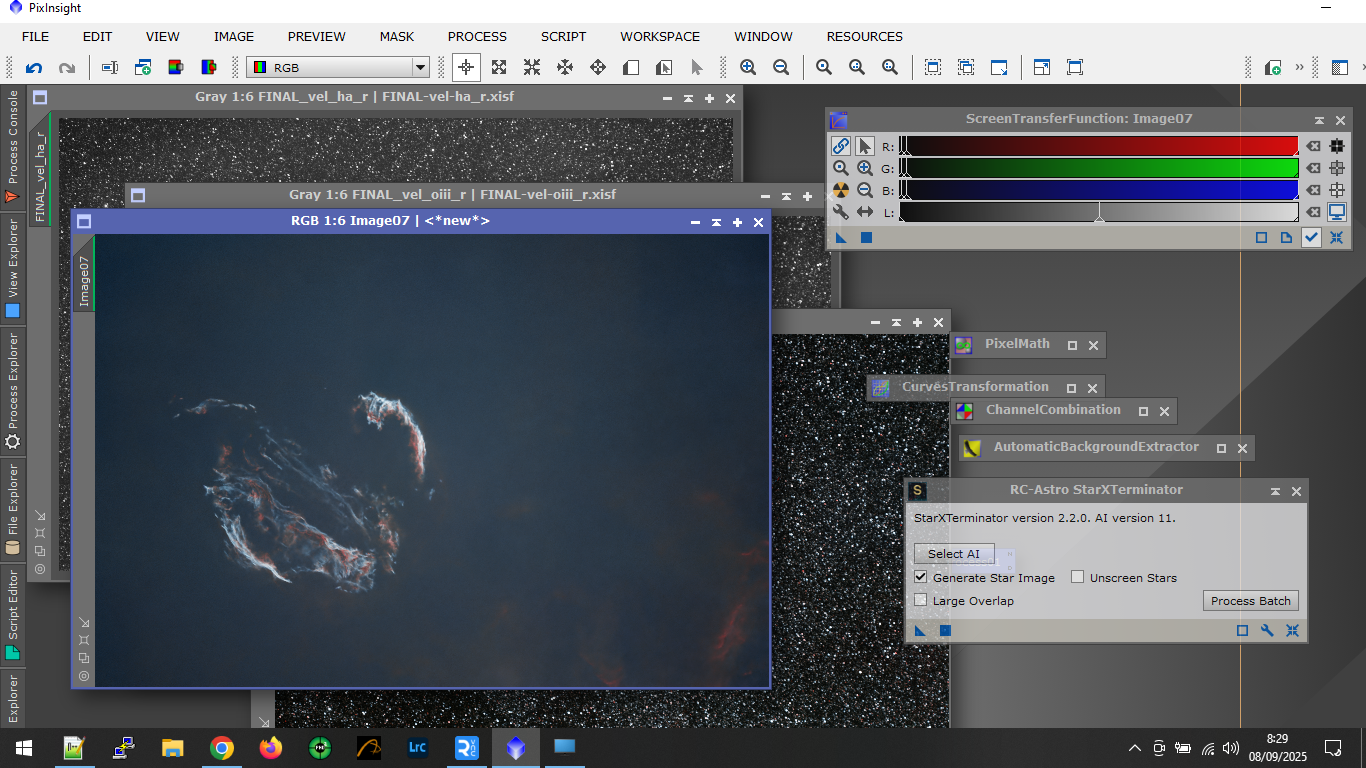

I ara, quan faig una nebulositat on hi ha moltíssimes estreles, faig servir el procés RC-Astro StarXTerminator per a separar les estreles i la nebulositat. He de dir que abans ho feia amb un altre procés de PixInsight, però aquesta utilitat (que no desenvolupa PixInsight però que pots adaptar-la dins del programa) va realment bé:
Ací en la imatge veuràs la nebulositat en una finestra i les estreles del fons en una altra, és una passada:
I si ampliem la imatge veuràs que el resultat està molt bé. I he de dir - nota personal - que a mi m'agraden les astrofotografies on predominen les nebulositats i no les estreles, per això amb aquest procés puc aconseguir un resultat més atractiu per a mi (ma casa, les meues normes):

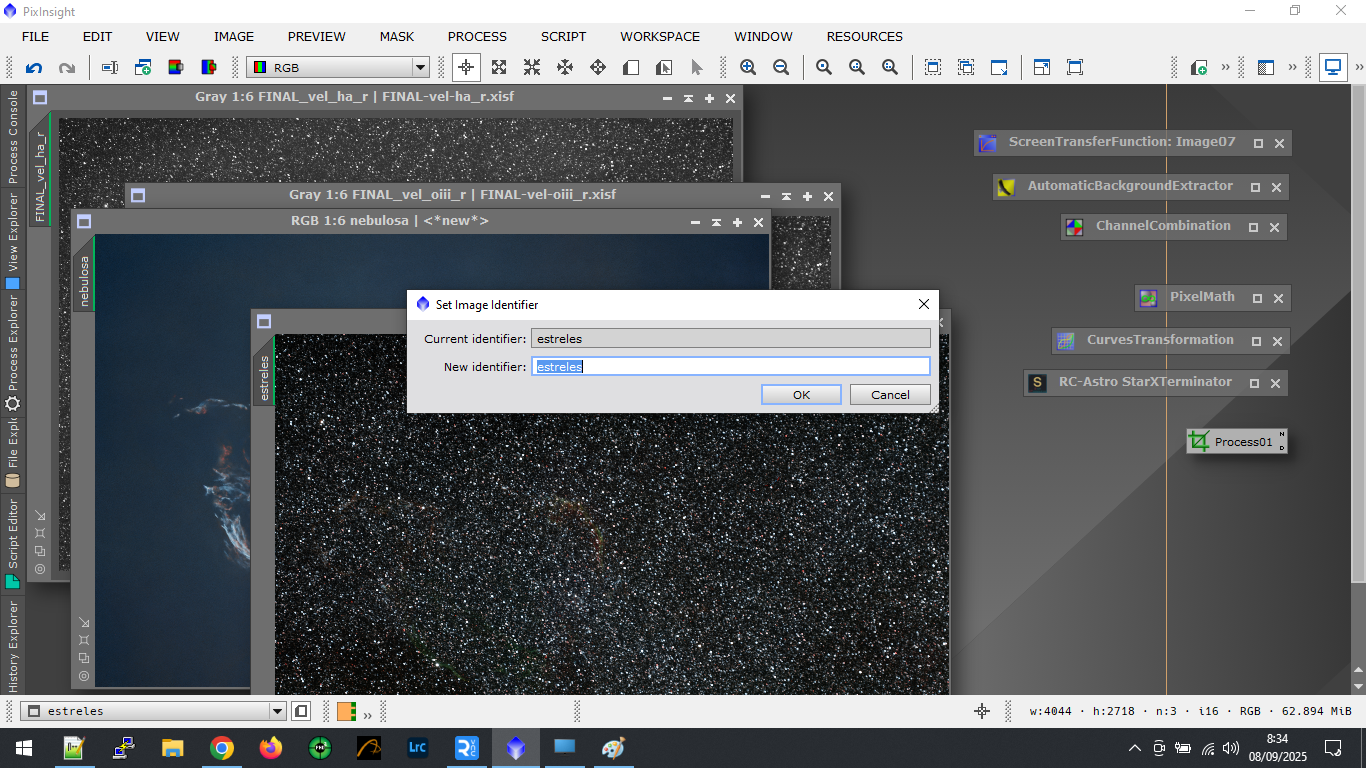

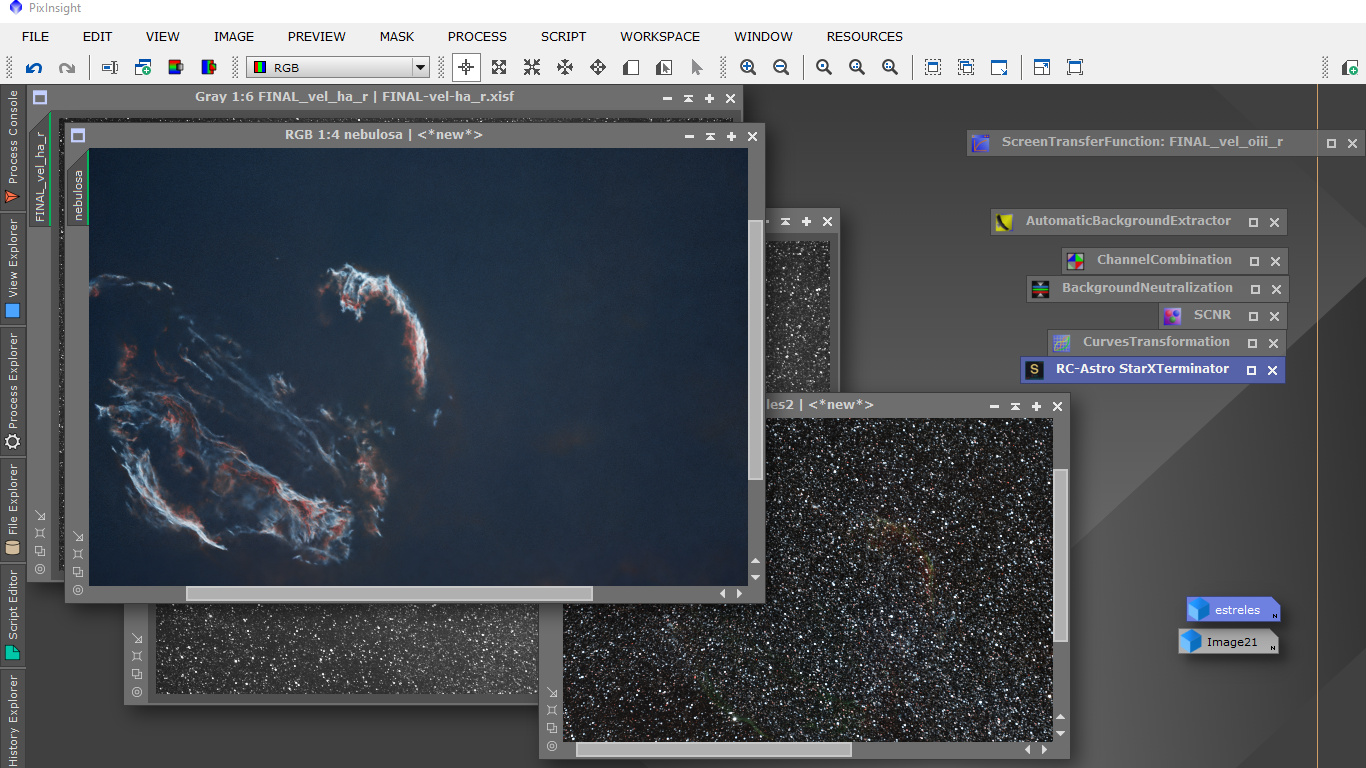

Doncs bé, quan ja tinc una cosa que m'agrada reanomene el nom de les finestretes per a poder treballar i no equivocar-me. La finestra de les nebulositats de la Vela es dirà 'nebulosa' i l'altra es dirà 'estreles':

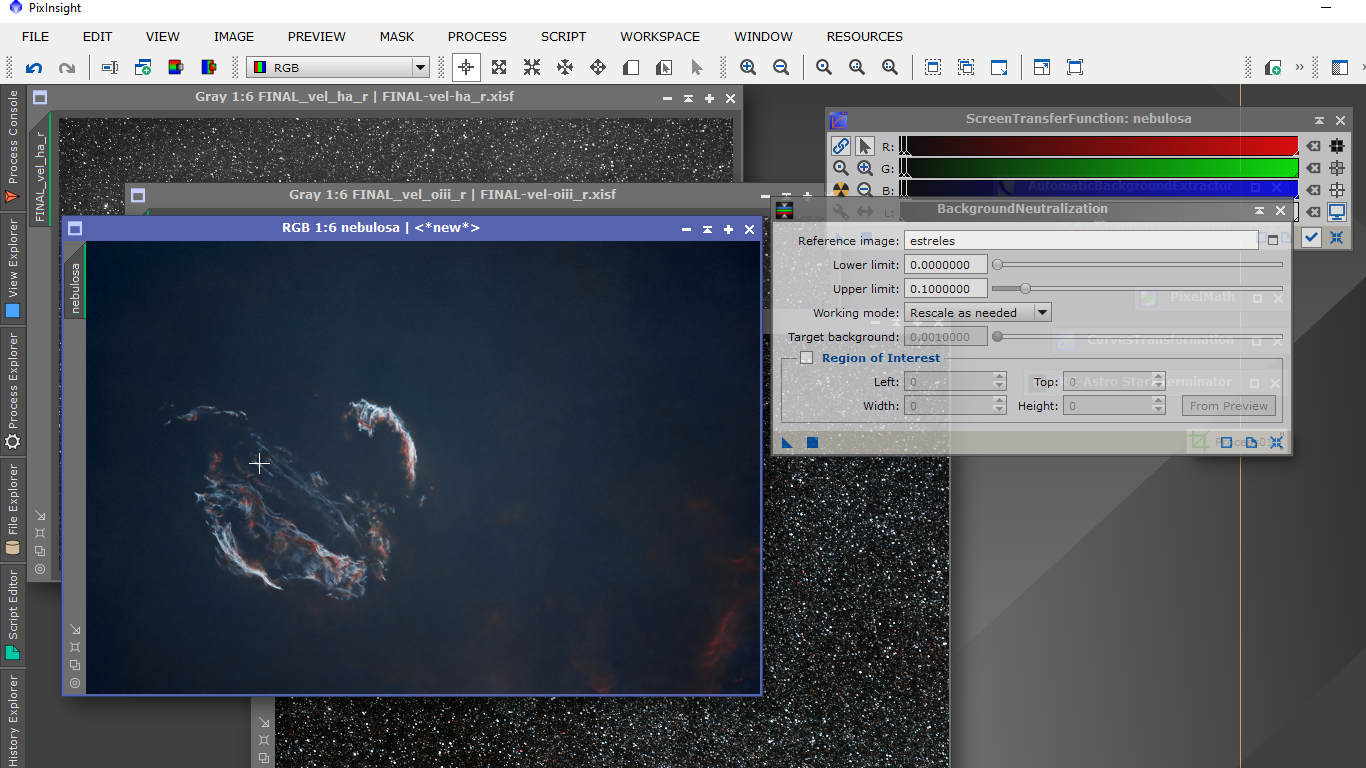

Ara li passe el procés BackgroundNeutralization, que és un procés que ajusta el fons del cel per deixar-lo neutre, sense dominància de color, i així equilibrar els tons de la imatge astronòmica. Notes la diferència?
I ara anem a PixelMath, un procés que permet fer operacions matemàtiques amb imatges o canals per combinar, modificar i crear resultats personalitzats.. PixelMath és un procés molt complicat o molt senzill com tu vullgues fer-ho. Potser és una barbaritat el que jo faig, però açò és jugar amb les matemàtiques, no jugar amb Photoshop i el resultat que jo vull és que la protagonista de la festa siga la nebulosa i no el fons estrellat o altres coses, per això faig una reducció heavy metal de les estreles i en canvi no de la finestra de la nebulositat.

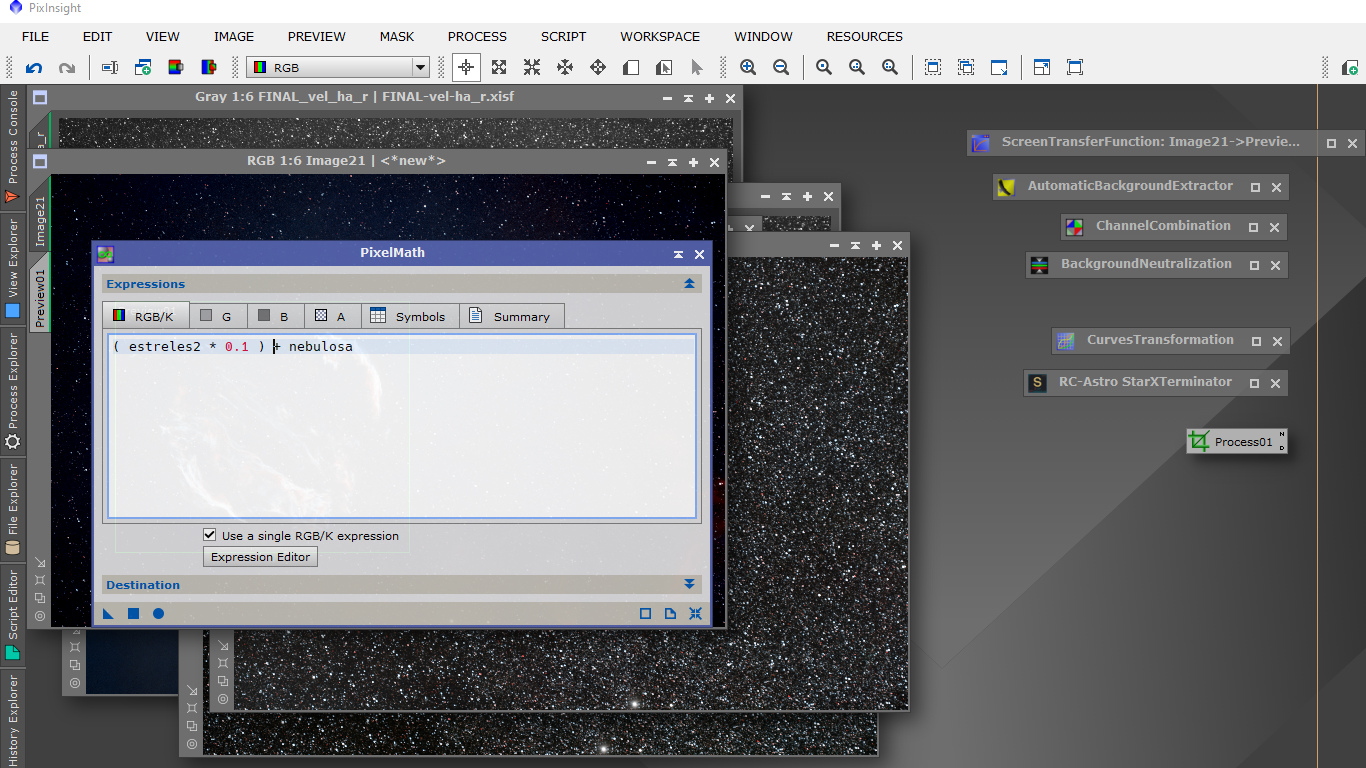

Com he dit, potser no es fa així i la manera correcta siga una altra, però de moment aquest és el procés que he trobat per al resultat desitjat. En aquest cas, com la imatge és RGB simplement farem l'operació en la primera pestanyeta RGB de PixelMath així:

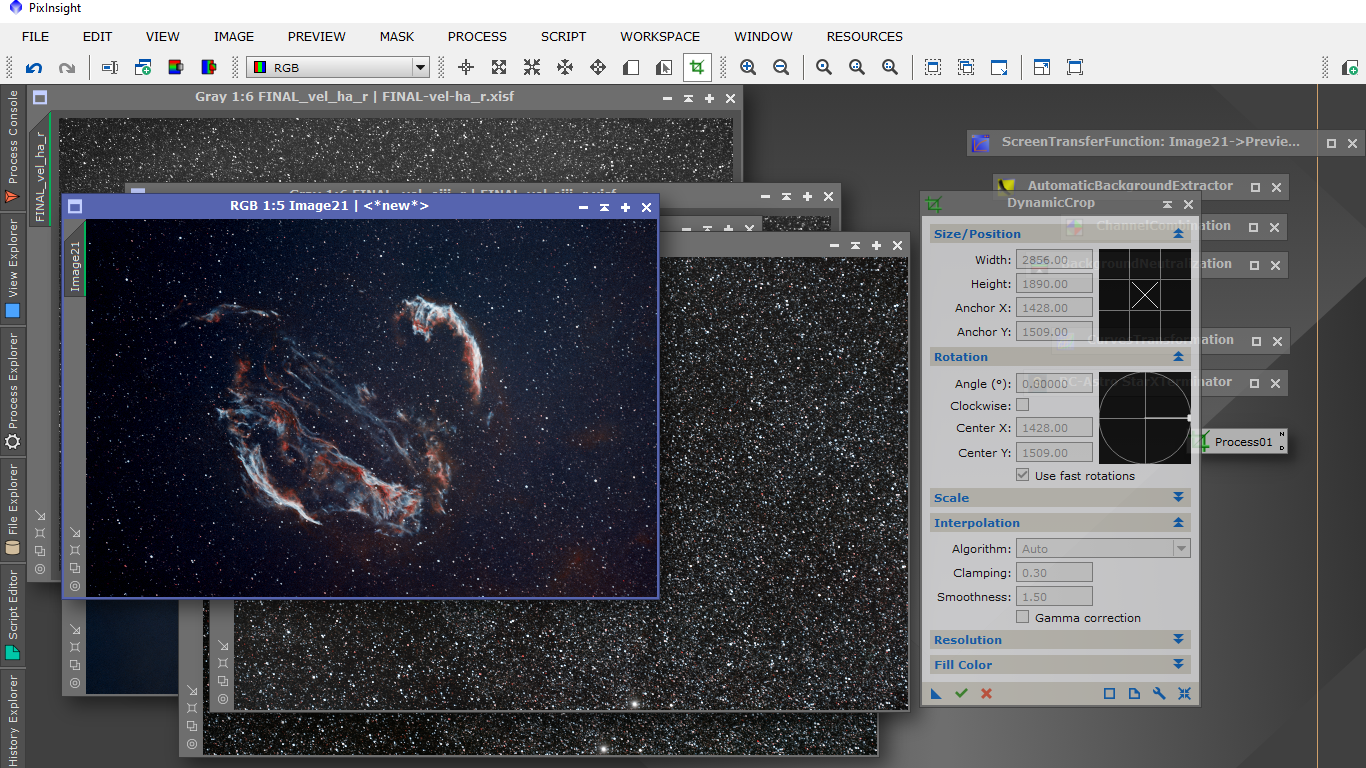

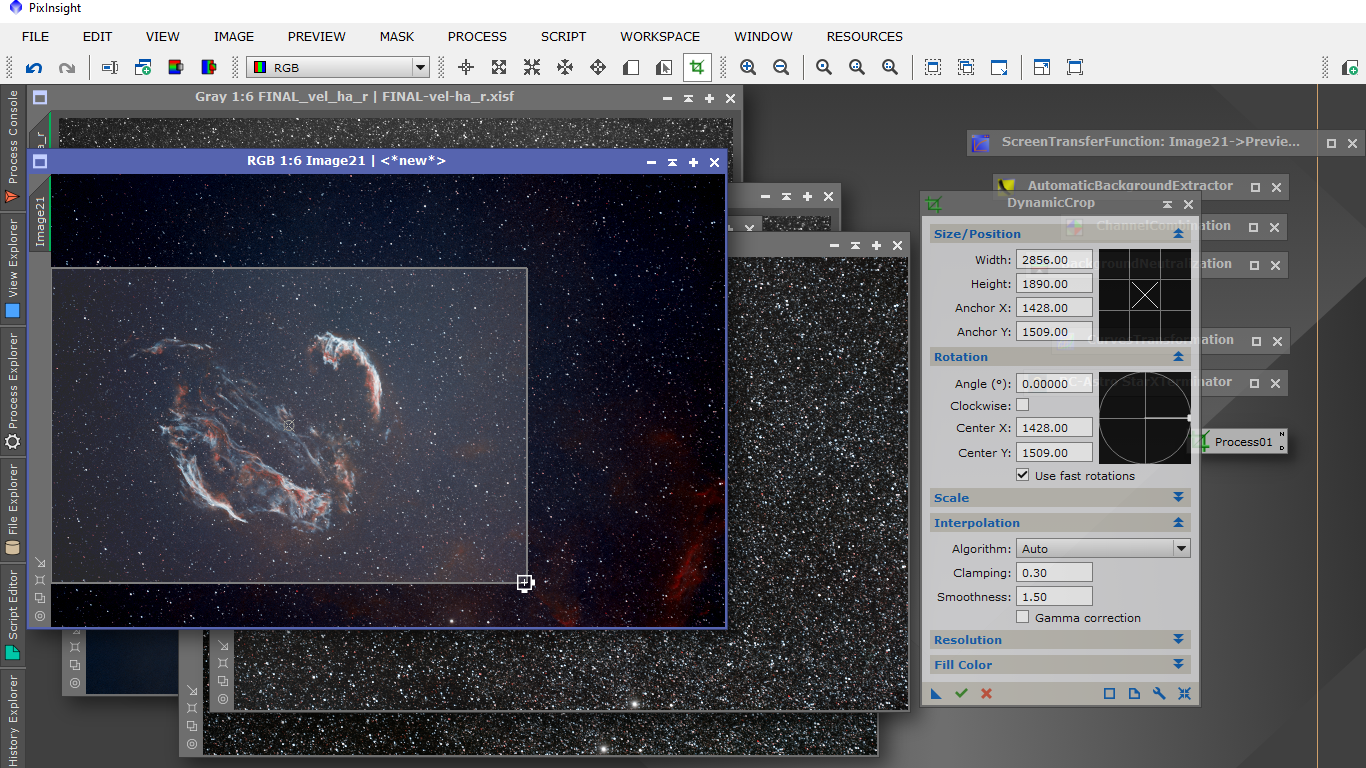

Ara que ja estic satisfet amb com es mostra la nebulosa del Vel, tornaré al procés DynamicCrop i retallaré a part que vull que siga la fotografia final:
I ja tinc l'encuadre que vull:

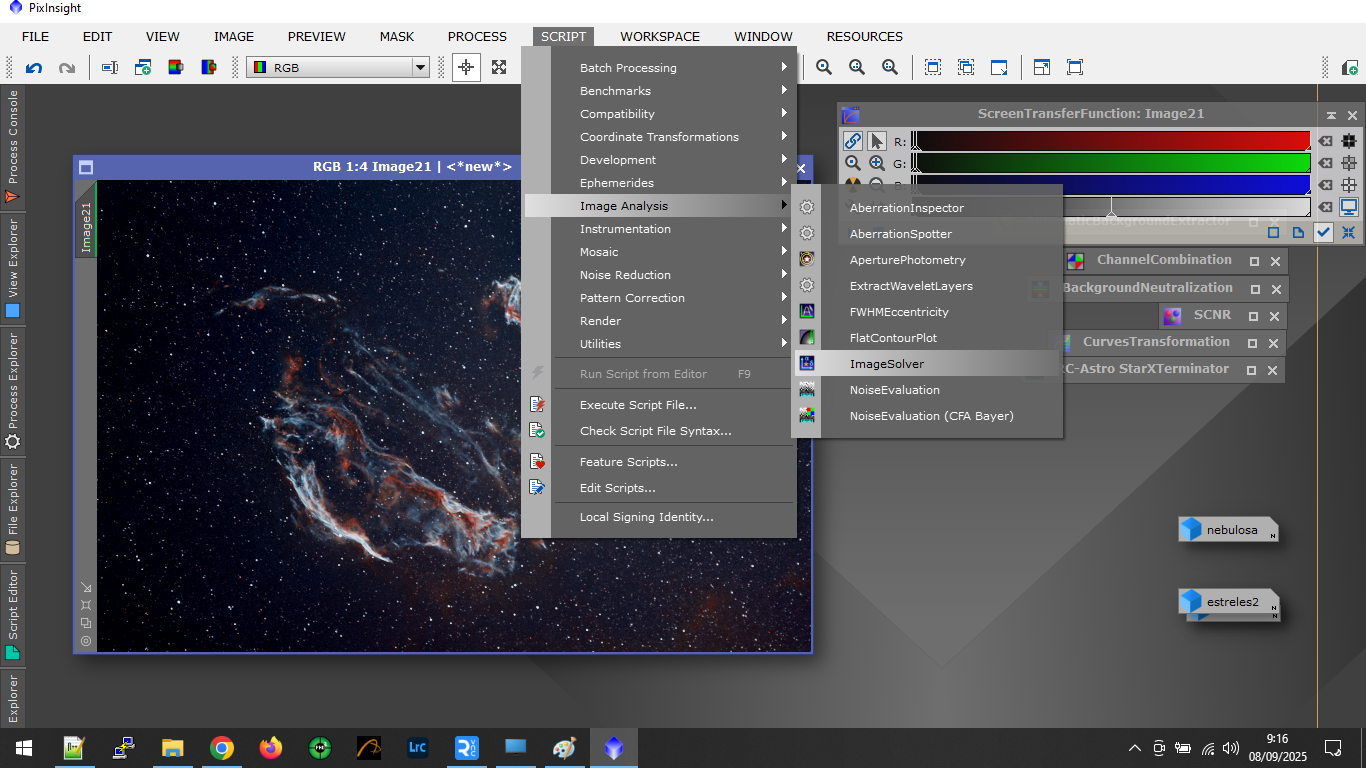

Ara aniré al menú SCRIPTS > Image Analysis > ImageSolver, un script que analitza la imatge astronòmica i li assigna coordenades celestes (WCS). Això permet identificar estrelles, objectes i calibrar posicions per a altres processos com anotacions o mosaics:

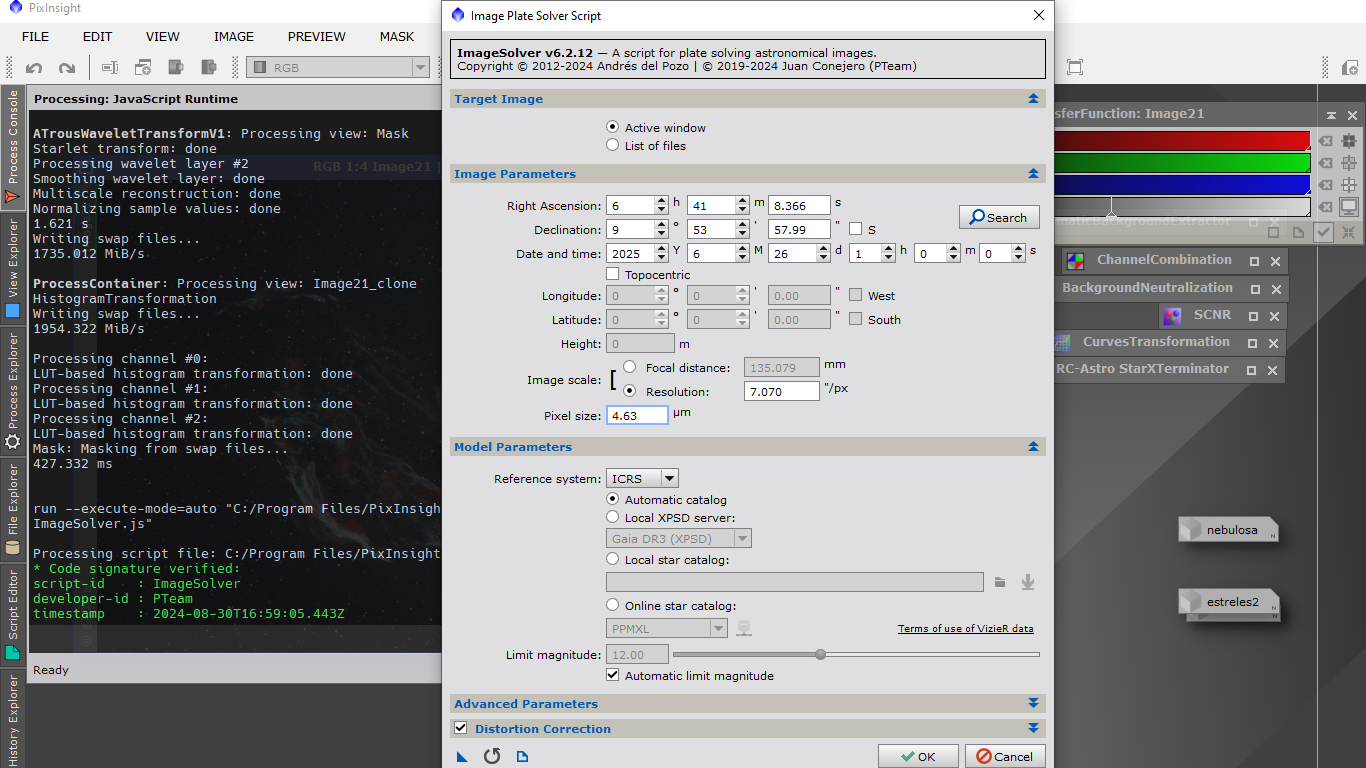

Ací en esta finestra hem de prestar un poc d'atenció... és molt important indicar la mida del píxel correcta. En el meu cas, la càmera ZWO ASI294MM Pro té un sensor Sony IMX492 monocrom amb mida de píxel de 4.63 µm, aleshores vaig a indicar-li 4.63 µm. Després plenarem els camps de "Date and time" indicant l'any, mes, dia i hora de la captura dels Lights:

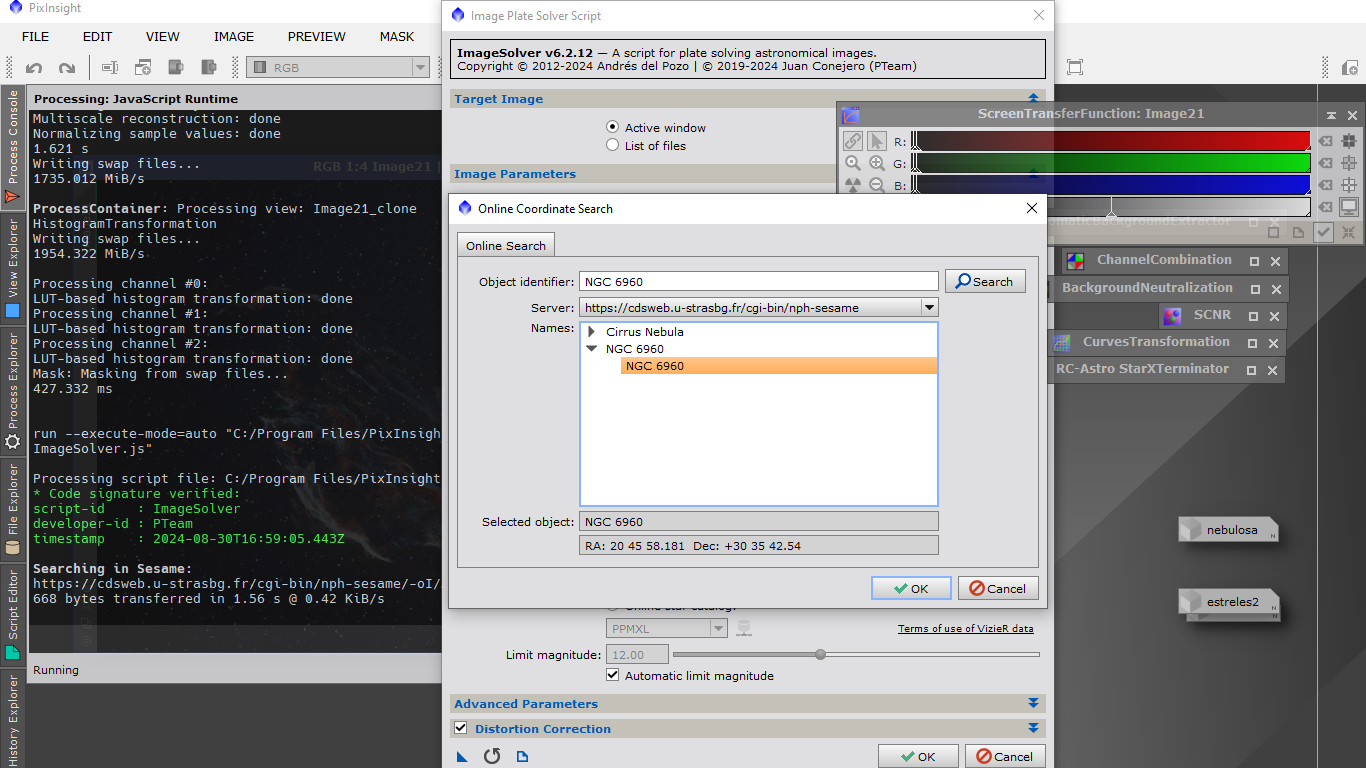

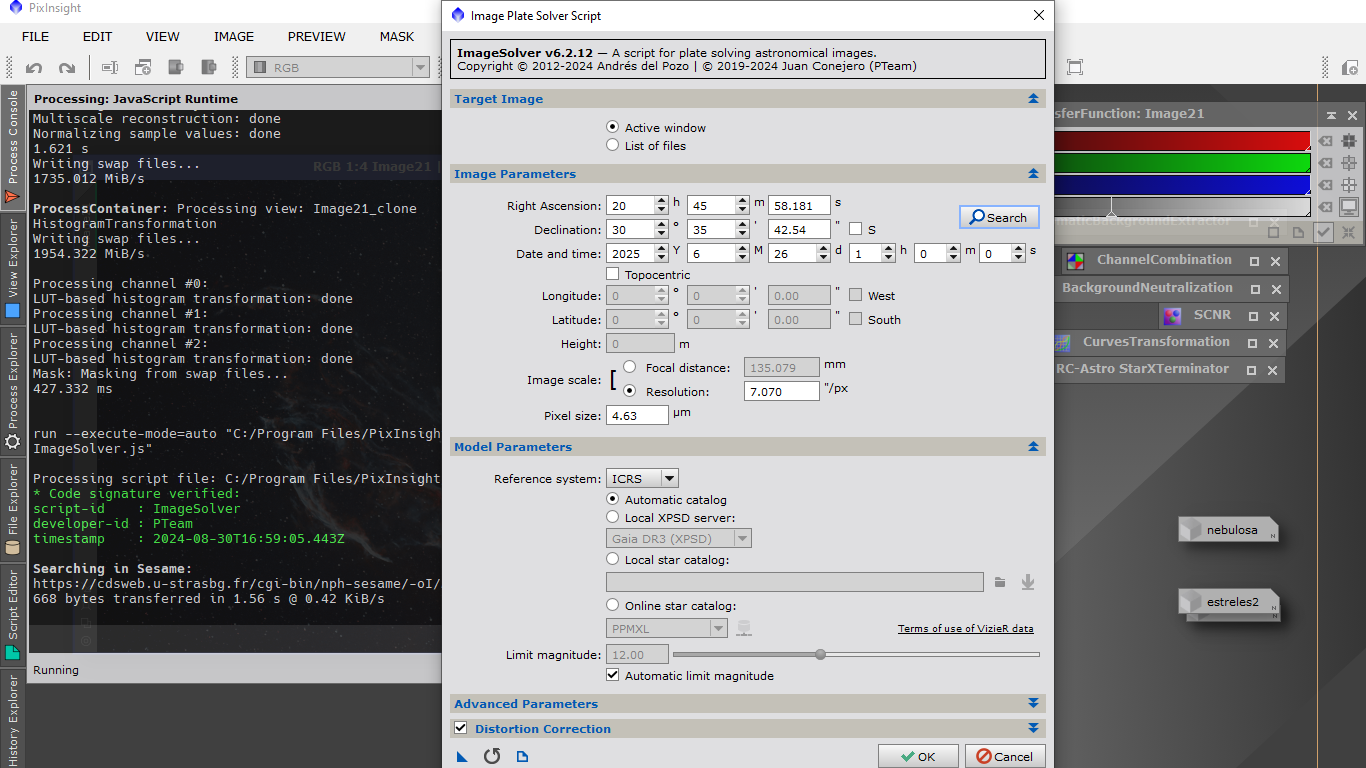

Ara anirem al botó de "search" i arribarem a aquesta finestra on indicarem que la fotografia es tracta de la zona de NGC6992 per a facilitar el plate solve que anem a fer. Acceptem:
I ara tornem a acceptar i esperem. PixInsight començarà a mostrar-nos el procés de reconeixement de la zona, les estreles que vaja trobant, etc:

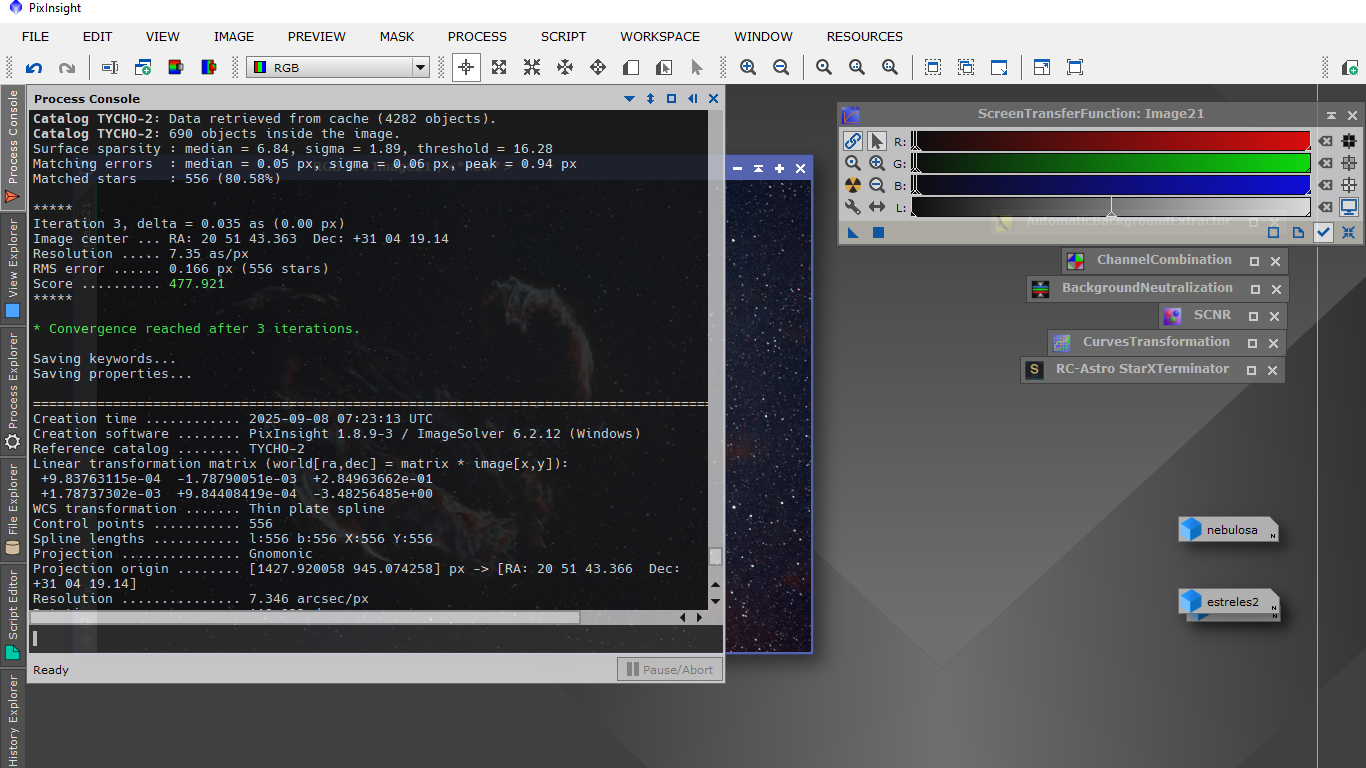

I ací veiem que ja ha acabat el procés:

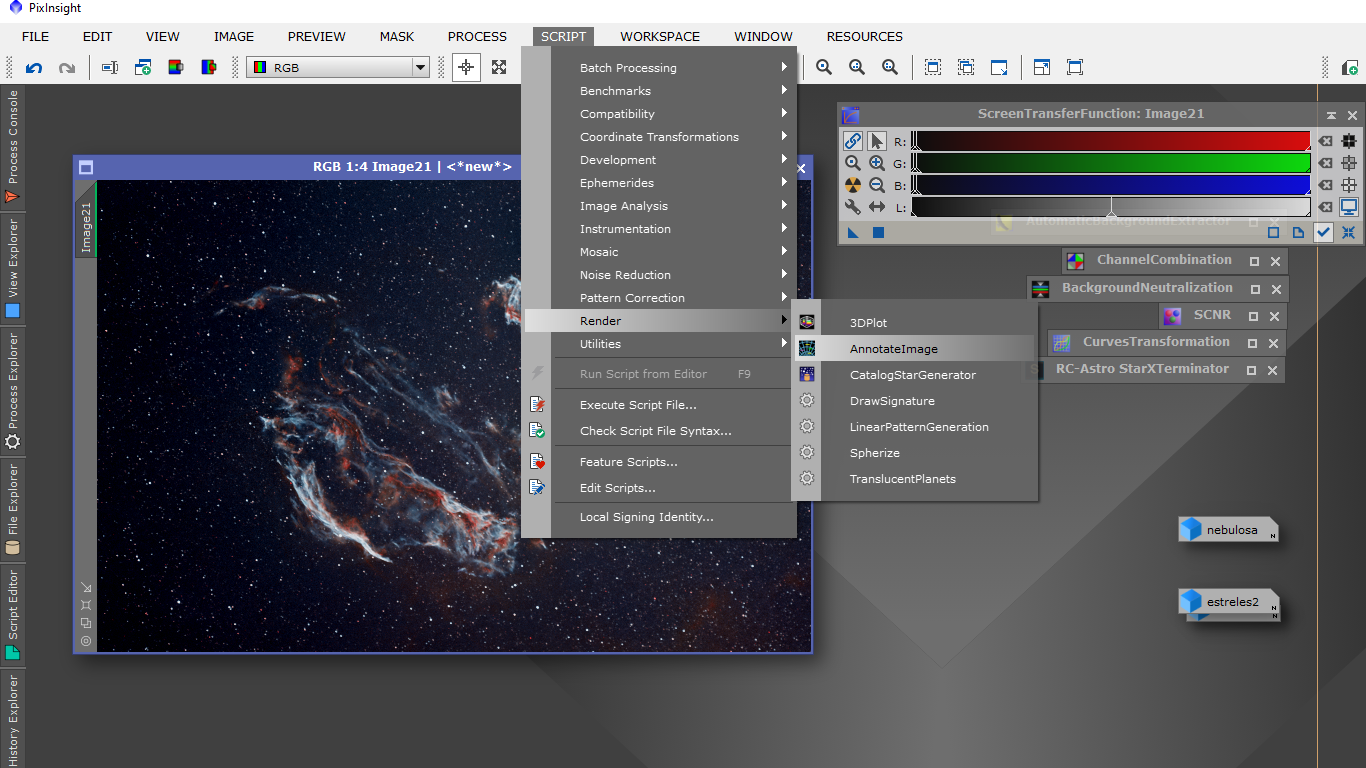

Ara, com que PixInsight ja sap de quina zona estem parlant i ha reconegut estreles de la meua fotografia, anem al menú SCRIPT + Render + AnnotateImage i podrem mostrar objectes astronòmics que apareguen en la imatge:
Vaig a fer una prova inicial, sense configurar res en concret. La configuració és la mateixa que l'última vegada que ho vaig fer servir, aleshores anem a veure com es mostra en la imatge de la nebulosa de la Vela:

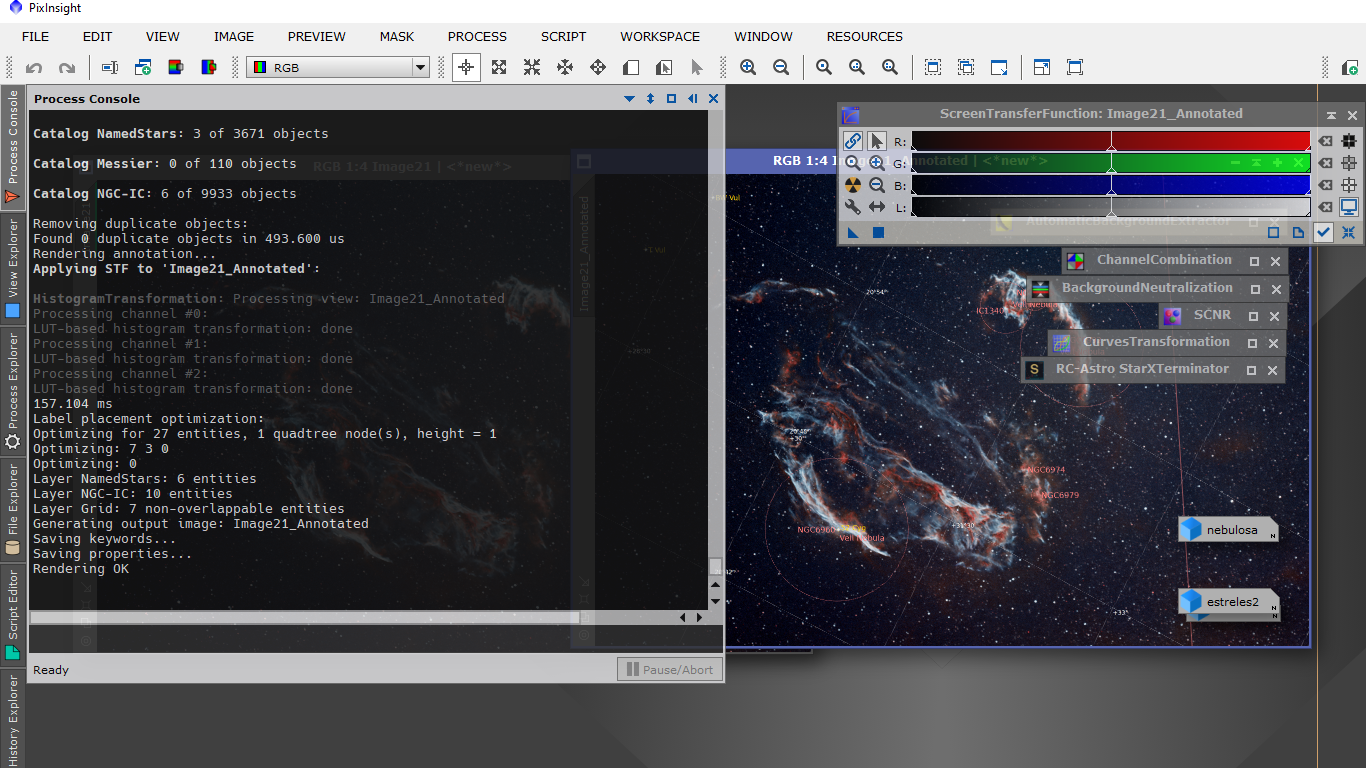

Es mostren ja els logs en la terminal negra i el procés ja ha acabat, ho veiem en la image, a la dreta. Però veig que el text i les línies són massa fines per a la resolució que tinc en aquesta imatge, i a mi m'agradaria que les línies siguen més grosses i el text un poc més gran:

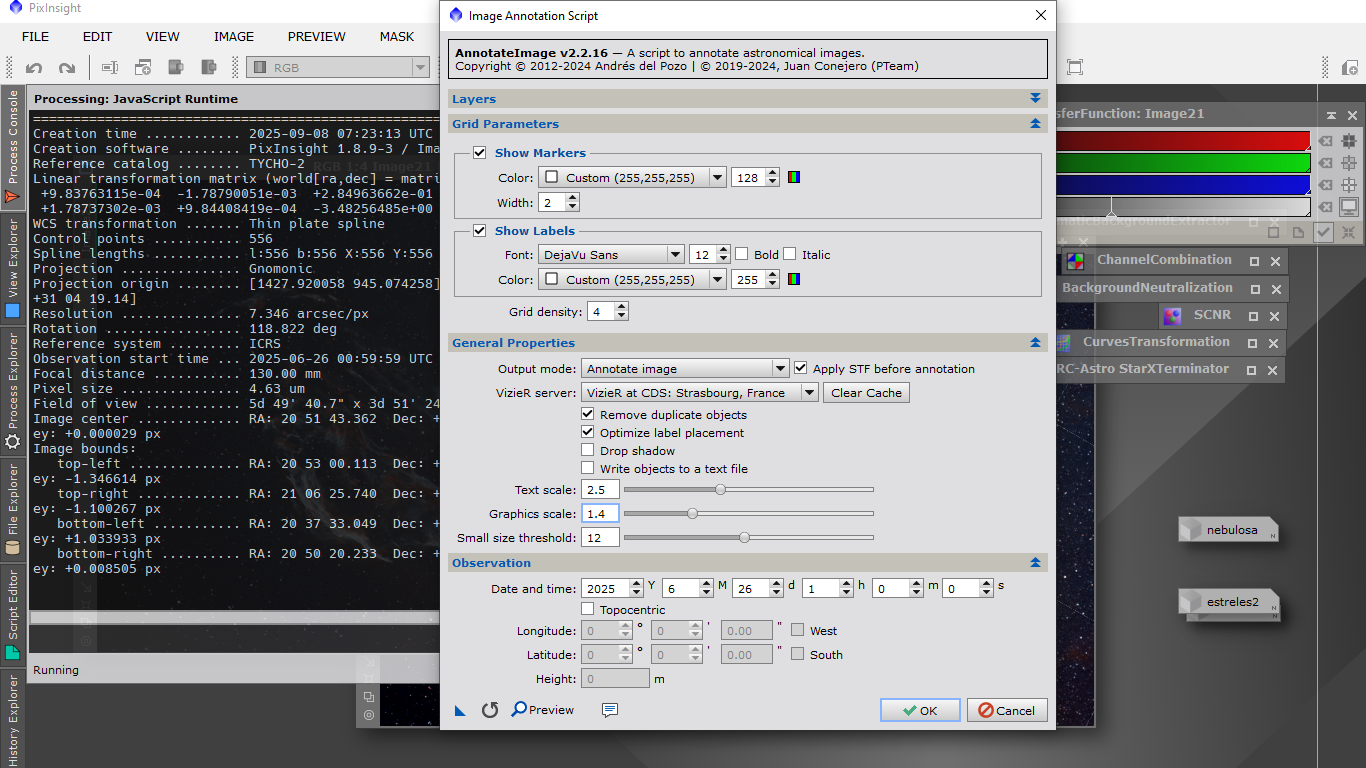

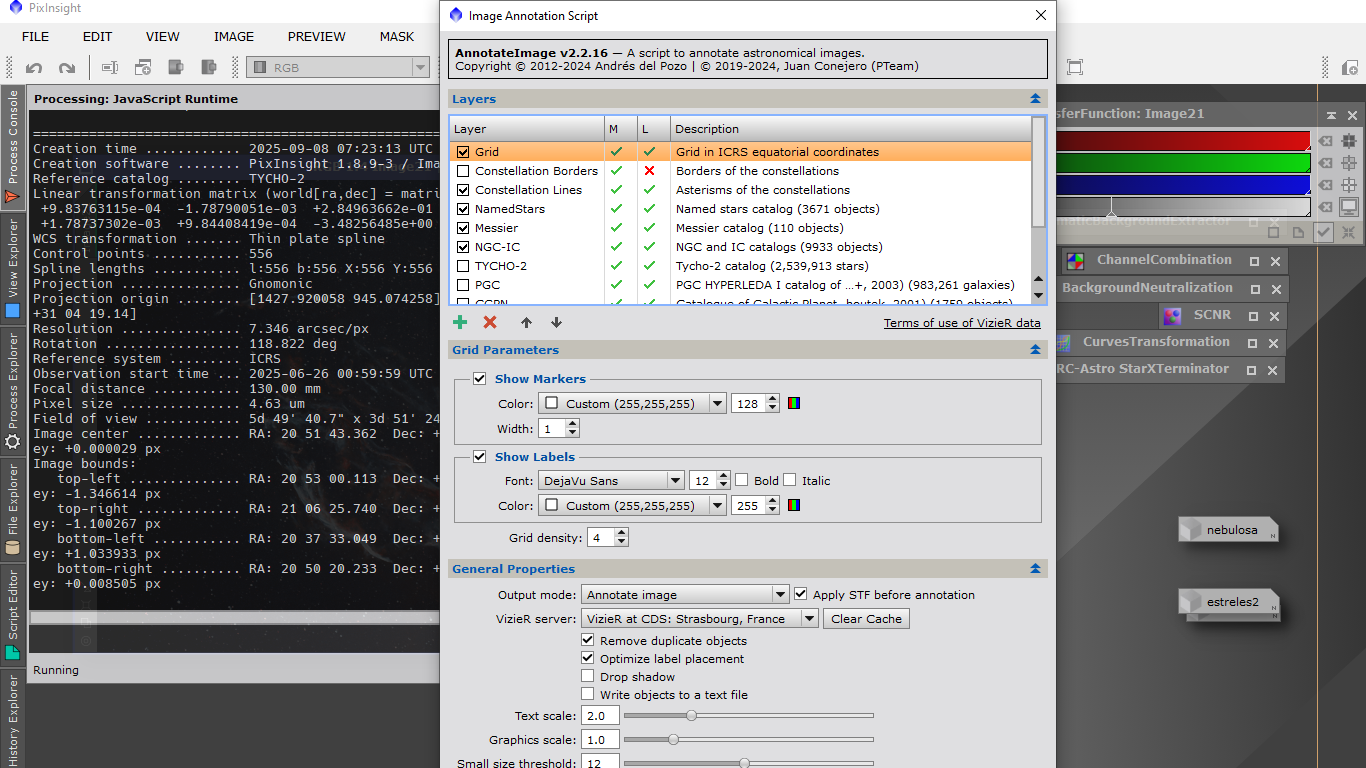

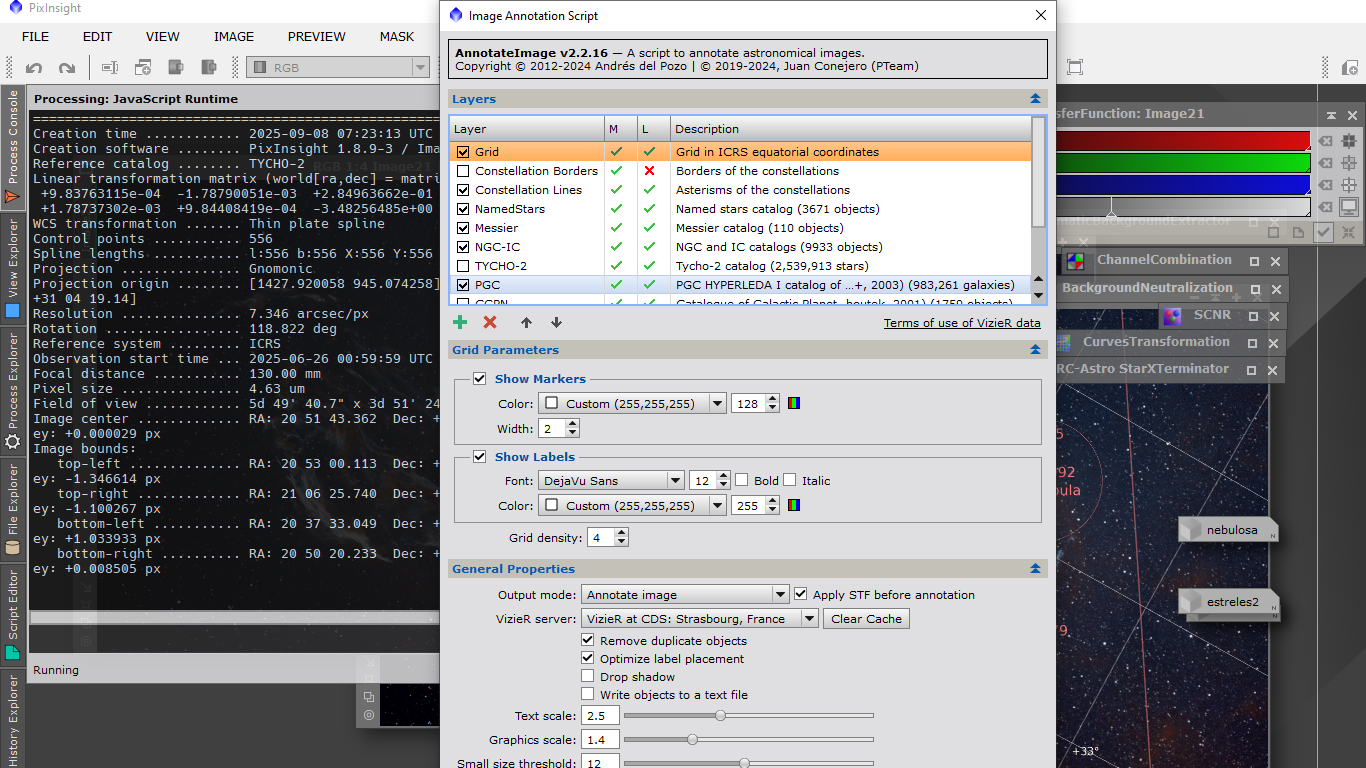

Aleshores torne a AnnotateImage i ho configure de manera que el text i les línies tinguen més grossor modificant els paràmetres. Ací pots jugar un poc configurant tipografia, colors, etc. Jo només vaig a engrandir línies i text, i res més:
I bé, ara ja m'agrada més com queda el text. Però vaig a fer una cosa més, vaig a afegir una nova col·lecció de dades en AnnotateImage per a que em mostre més objectes astronòmics que veu a la fotografia:
Aleshores activaré el catàleg de galàxies PGC Hyperleda I catalog of galaxies tal com veuràs a la captura de pantalla següent.
El catàleg PGC Hyperleda I catalog of galaxies té 983.261 galàxies registrades, poca broma. Acceptem i esperem uns segons:

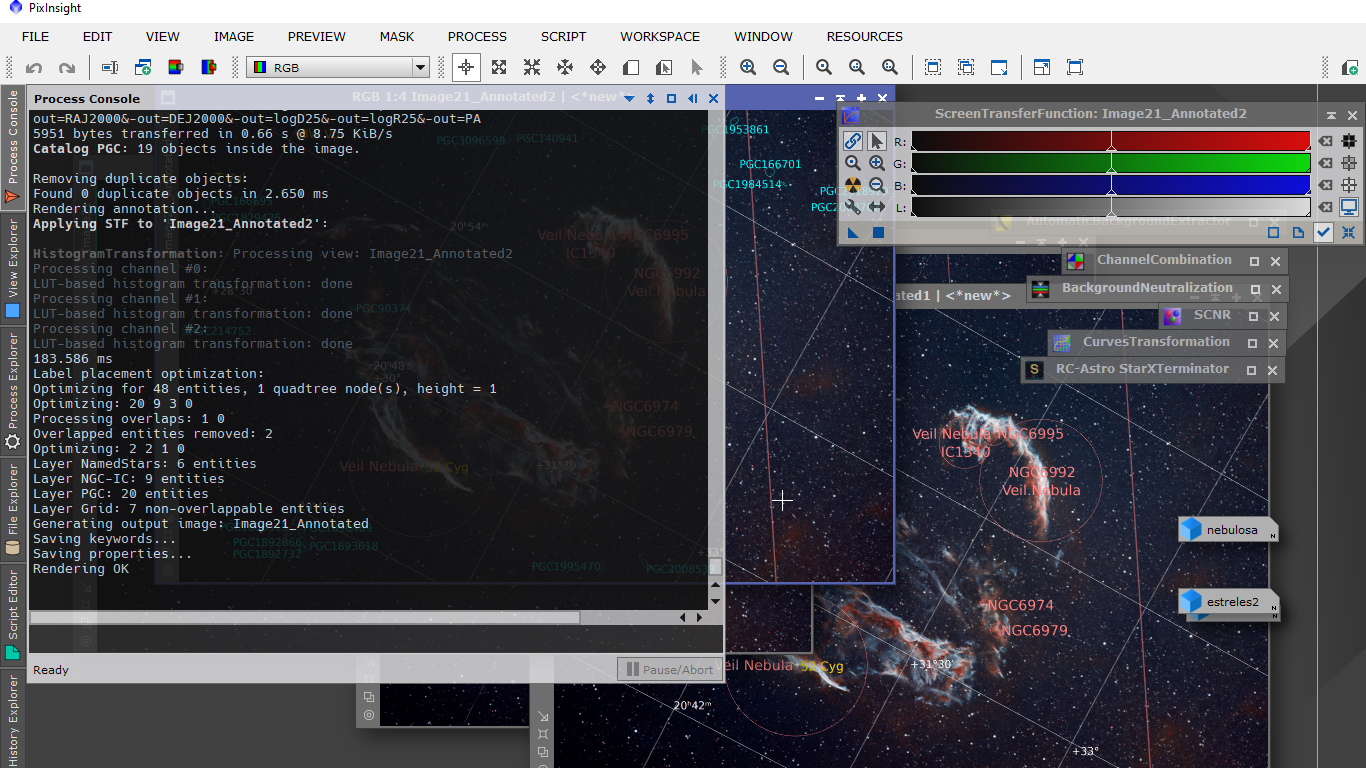

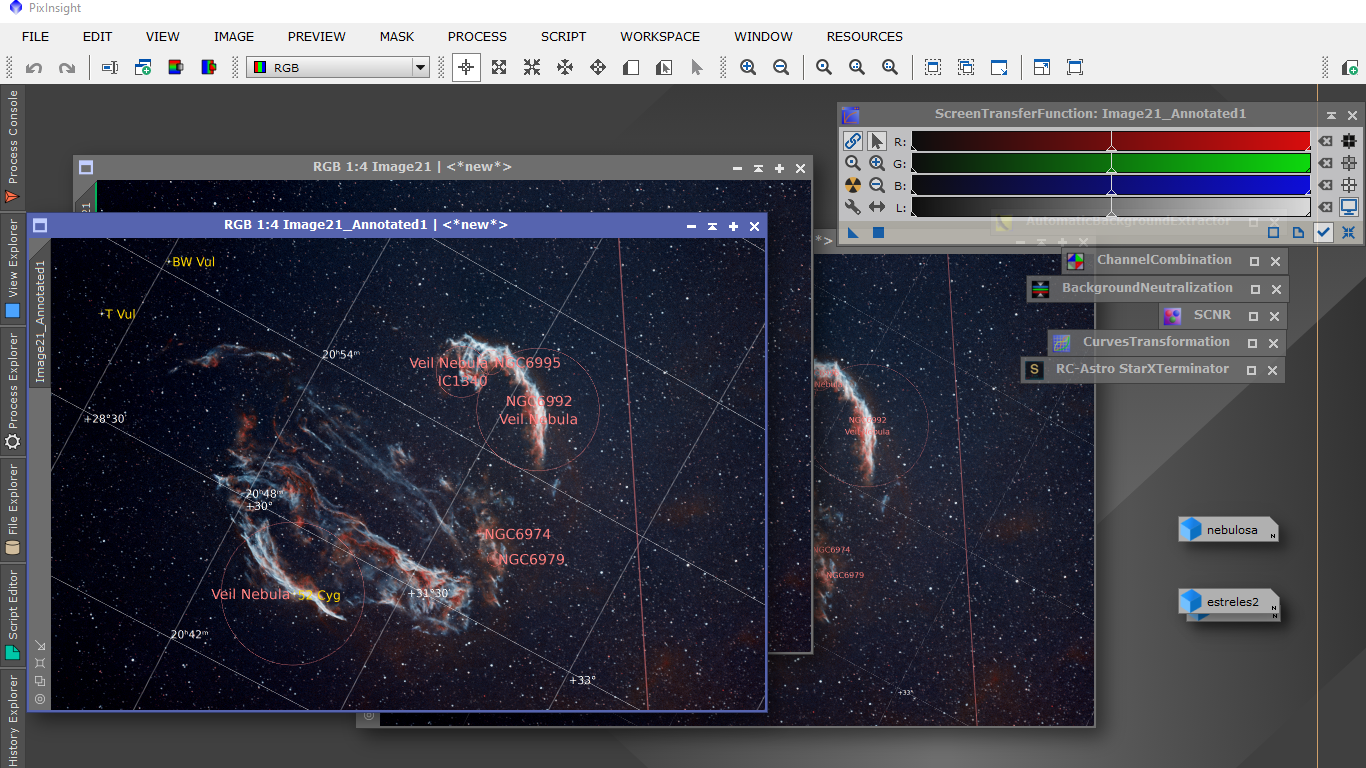

I quan acabe el procés tornem a veure els logs en la terminal de l'esquerra i la imatge resultant darrere. Ara sí que m'agrada la grossor del text i les línies i veig, de color blau, les galàxies anotades pel catàleg PGC Hyperleda I, brutal:
Resultat del processat super mega ultra amateur
I bé, espere que t'haja agradat aquest article i els passos que jo faig, encara que estic aprenent a processar objectes astronòmics i, realment, encara em resulta molt difícil i complex, per això no sé encara calcular la mitja de tonalitat de colors, processar unes zones fent màscares en altres zones per a protegir-les, etc, etc, etc. A poc a poc, però de moment ací et deixe la Nebulosa de la Vela:
I ací la imatge amb les anotacions que he aconseguit fent el plate solve amb ImageSolver:
