En aquest article explique com he fet una segona versió de càmera casolana 'Allsky' amb la que podem registrar el cel 24x7 i generar automàticament timelapses, startrails i imatges individuals.
Igual que la meua anterior càmera 'Allsky' casolana que vaig publicar en la meua web, aquesta nova versió de càmera 'Allsky' també funciona gràcies a una Raspberry Pi 4 i el programari d'Allsky de Thomas Jacquin.

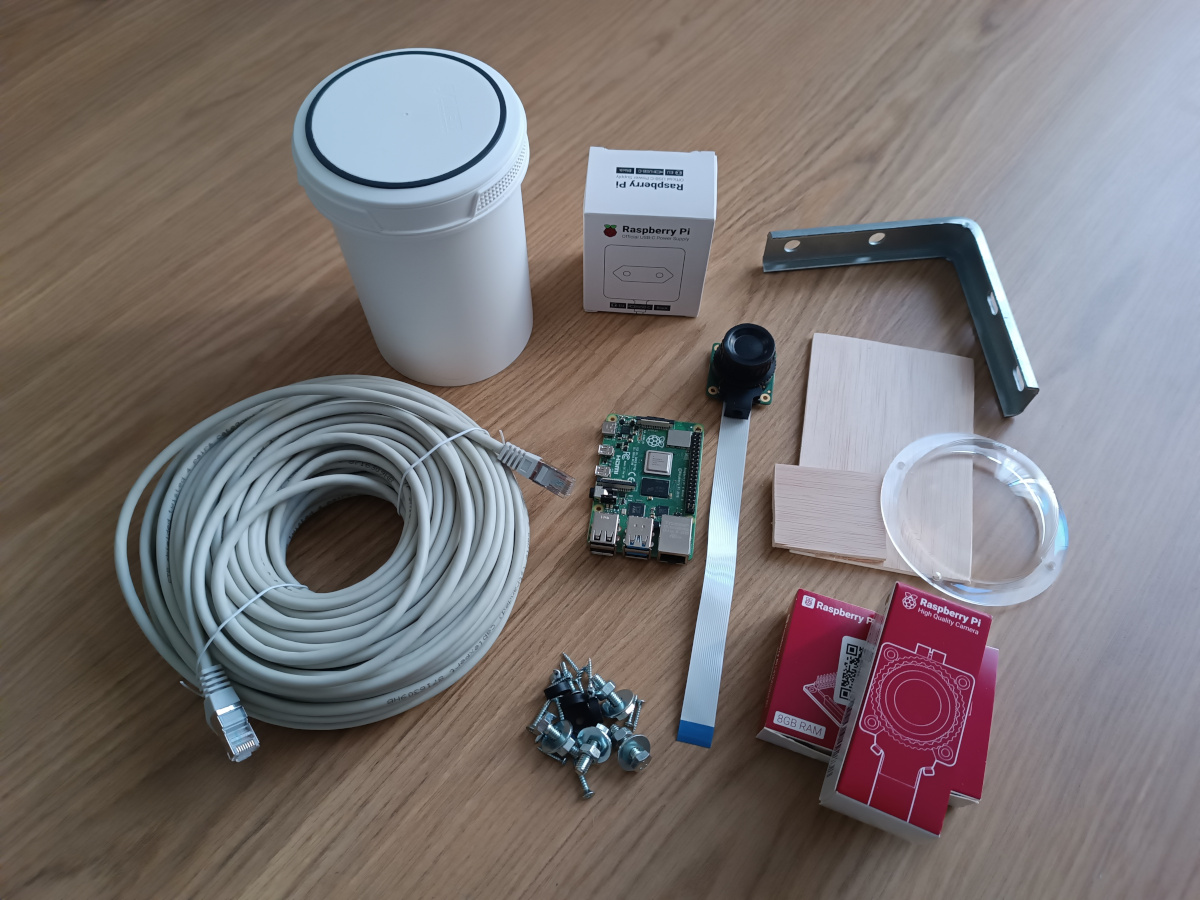

Per a fer servir aquesta càmera he necessitat el següent material:
- Raspberry Pi 4 amb 8GB de memòria RAM per 89'95 EUR
- Carregador Raspberry Pi 4 per 9'95 EUR
- Pot cilíndric per 2'44 EUR. També vaig veure aquest en AliExpress, però vaig comprar el primer.

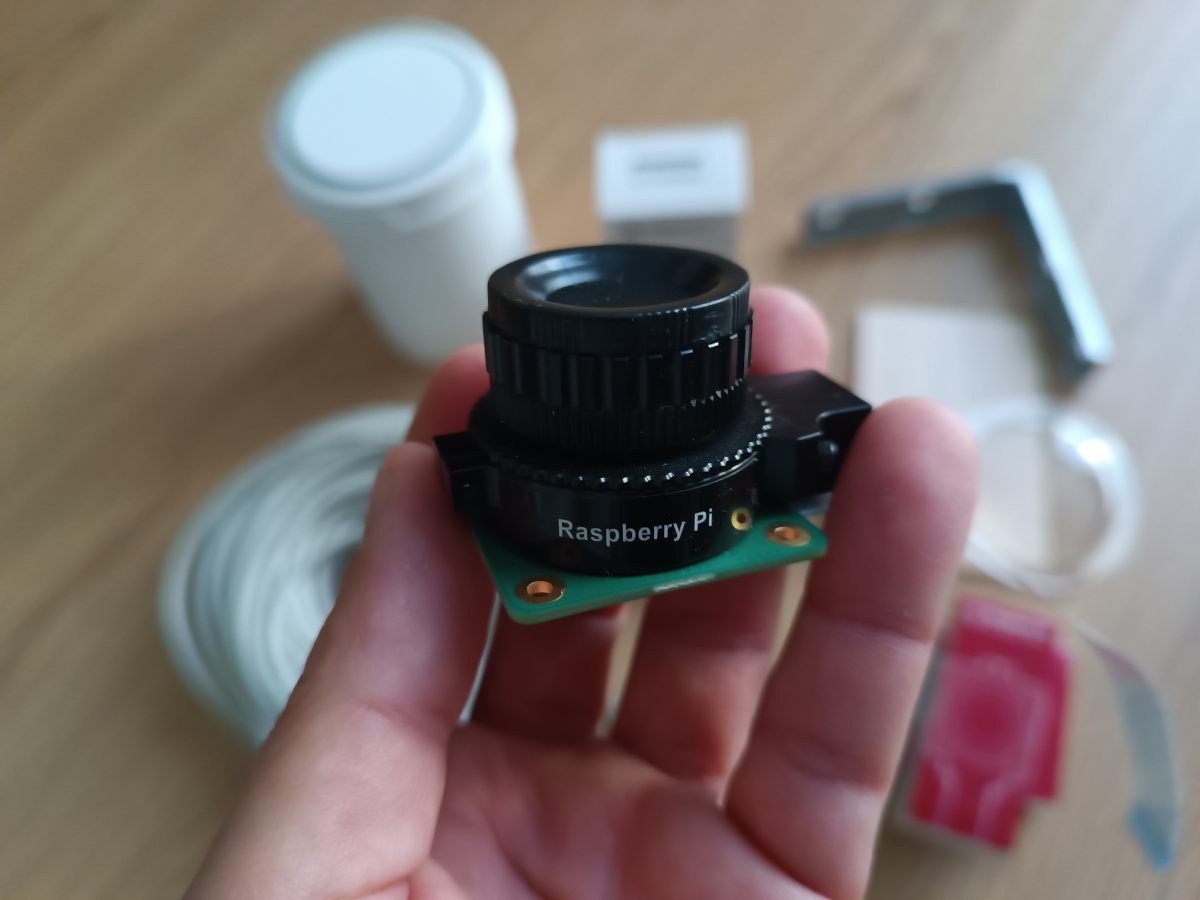

- Càmera oficial High Quality de Raspberry Pi amb un sensor Sony IMX477 12.3 MP (4056 x 3040) 1/2.3" per 60 EUR
- Lent ull de peix marca 'M12 Lens' 180º per a la càmera HQ de la Raspberry per 15 EUR

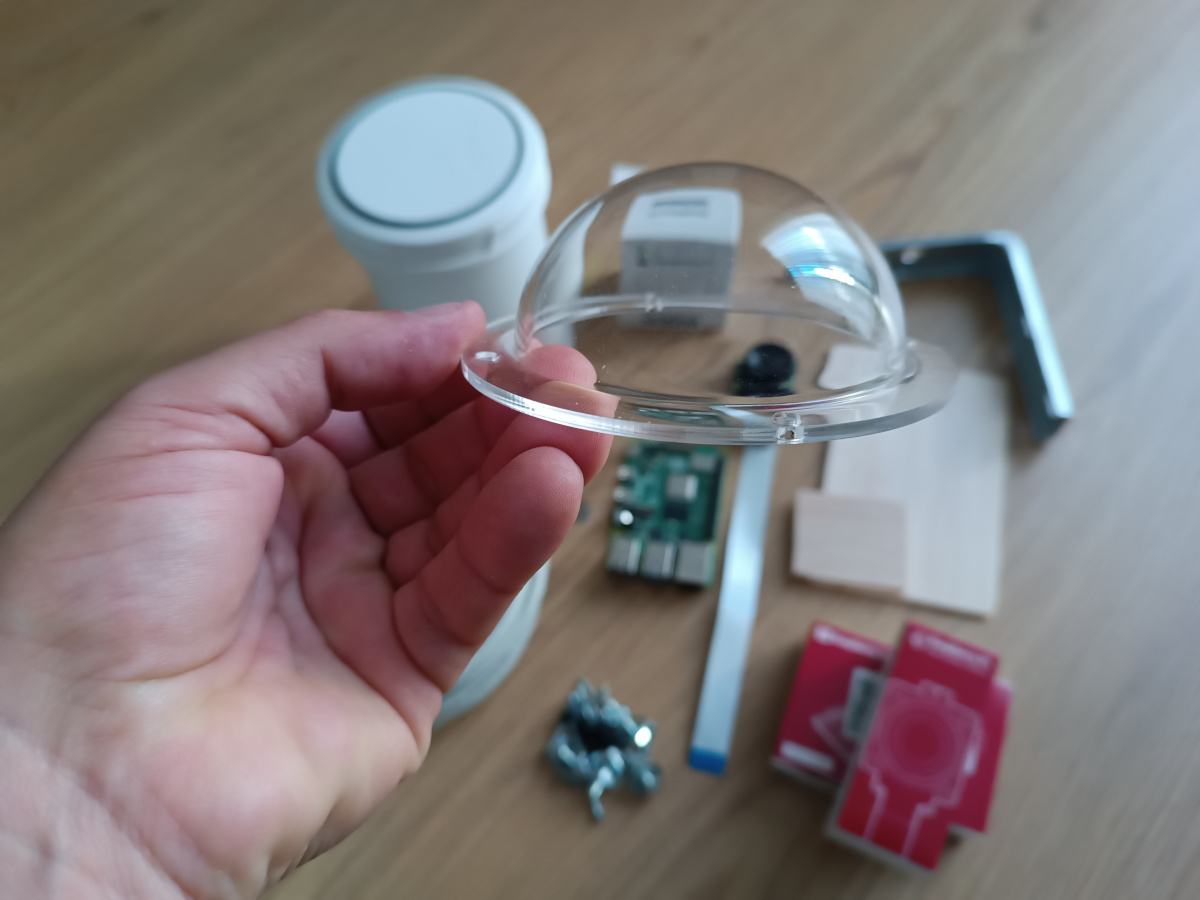

- Cúpula transparent acrílica de 10cm de diàmetre per 15 EUR
- Cable RJ45 de 30 metres per 10 EUR
- Adaptador mástil esquadra per 3 EUR
- Cable de llum de 30 metres i endolls per 20 EUR
M'he inspirat en la pròpia càmera de Thomas Jacquin i també en aquest article on també fan una càmera dins d'un pot. És un model més econòmic que la meua càmera 'Allsky' casolana anterior.
Dos millores d'aquest nou model de càmera Allsky dins d'un pot, respecte al model anterior que estava dins d'una caixa, són que és una càmera més econòmica i també que puc enfocar simplement obrint la tapa del pot, en canvi en l'anterior model, havia de desenroscar el màstil i obrir la caixa desenroscant també els caragolets dels cantons de la caixa i costava més enfocar. Però ara és més fàcil manipular i modificar l'enfoc.
INSTAL·LACIÓ DEL SISTEMA OPERATIU EN LA RASPBERRY
Descarregarem Raspbian des de https://www.raspberrypi.com/software/ i cremarem el sistema operatiu en una targeta MicroSD.
Una vegada tinguem instal·lat Raspbian en la targeta microSD, arrancarem la Raspberry Pi 4.
Ara obrirem un terminal i expandirem la partició root en la targeta microSD:
$ sudo raspi-config
A continuació, si no ho tenim ja, activarem el servei d'SSH també des de:
$ sudo raspi-config
Reiniciem la Raspberry:
$ sudo shutdown -r now
Ara, tornem a obrir un terminal i actualitzem els paquets i el sistema operatiu Raspbian amb:
$ sudo apt-get update
$ sudo apt-get upgrade
I tornem a reiniciar.
$ sudo shutdown -r now
INSTAL·LACIÓ DEL PROGRAMARI ALLSKY
Ara a continuació, anem a instal·lar el programari Allsky. Descarregarem el programari des del repositori de Github i ho instal·larem. La instal·lació dura entre 5 i 10 minuts aproximadament:
$ sudo apt-get install git
$ cd
$ git clone --recursive https://github.com/AllskyTeam/allsky.git
$ cd allsky
$ ./install.sh
CONSTRUCCIÓ I COL·LOCACIÓ DE LA CÀMERA

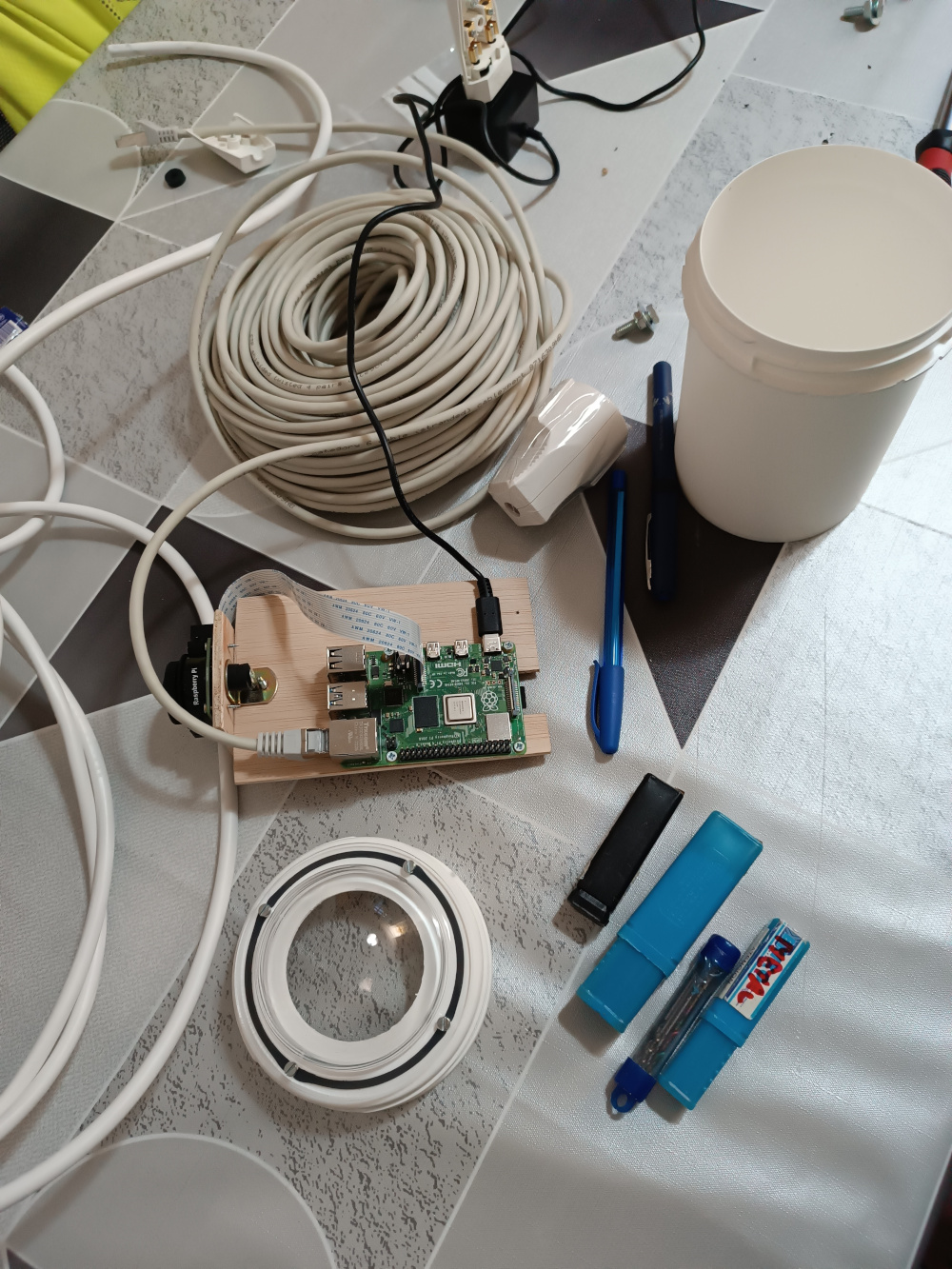

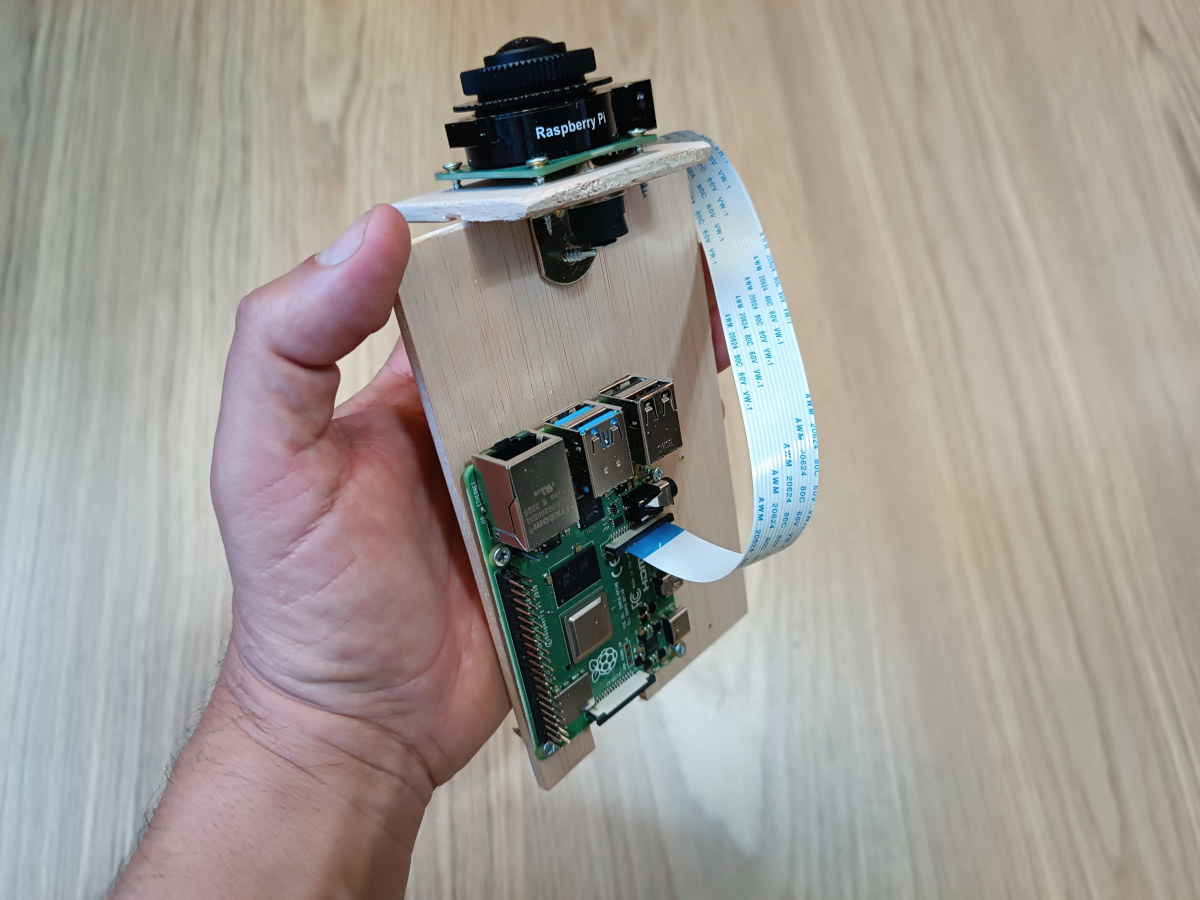

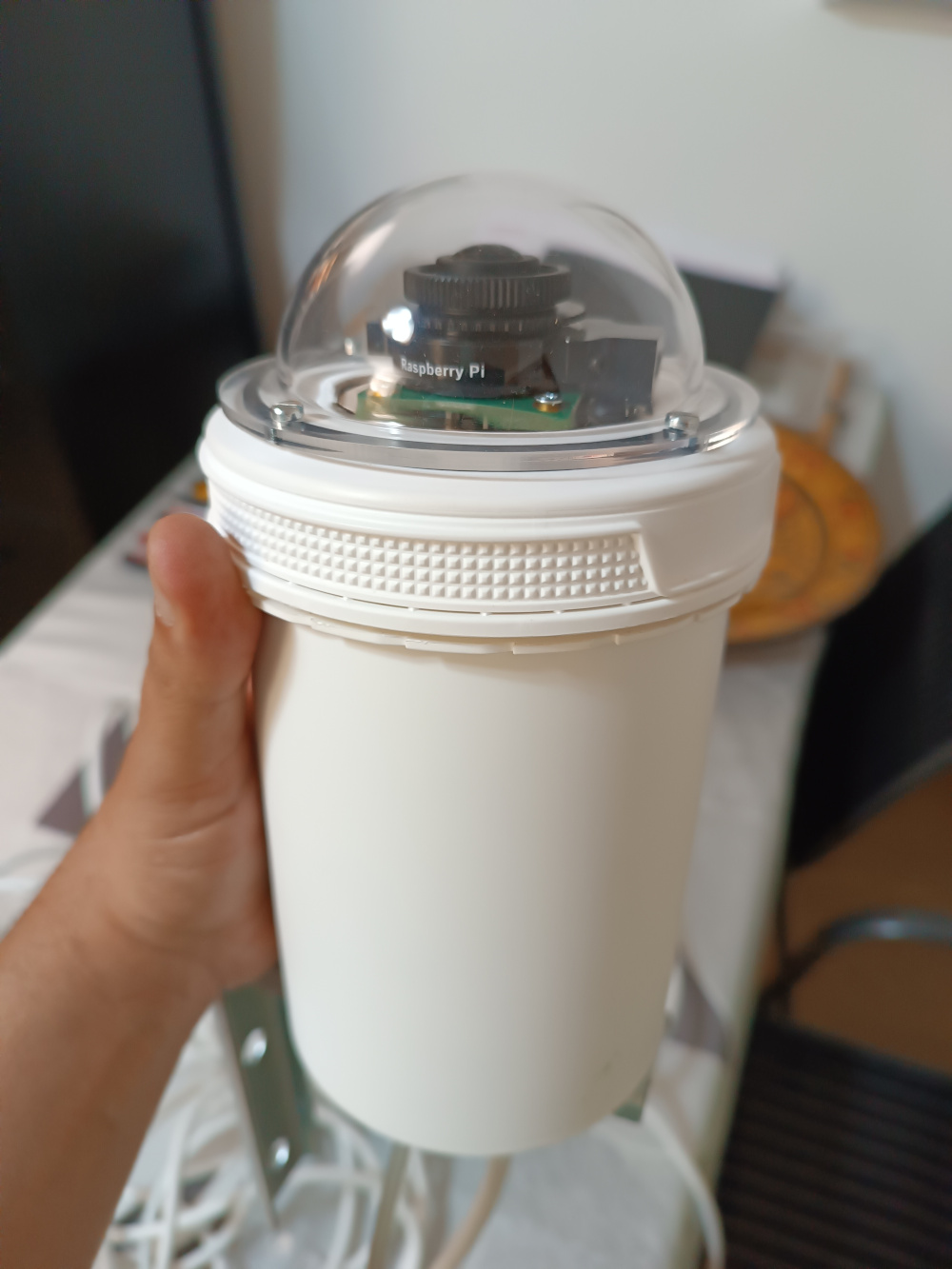

Ací el que cal fer és ensamblar-ho tot dins del pot, aleshores jo m'he fet una plaqueta amb fusta de ferreteria on he col·locat la càmera HQ de la Raspberry Pi dalt de tot amb un suport casolà total, i la raspberry l'he fixada també en la fusta, d'aquesta manera ja sé que quedarà fixa i els cables els podré organitzar correctament.
La veritat és que aquest pot és just, un centímetre menys de diàmetre i no haguera pogut muntar-ho, jo recomane comprar un pot un poc més ample que 10cm de diàmetre, per exemple 11 cm o 12 cm o més, però 10 cm ha quedat molt just pel tema que cal ficar dins també el carregador de la Raspberry Pi 4 que és prou gran. Però bé, al final amb paciència pots organitzar-ho tot.

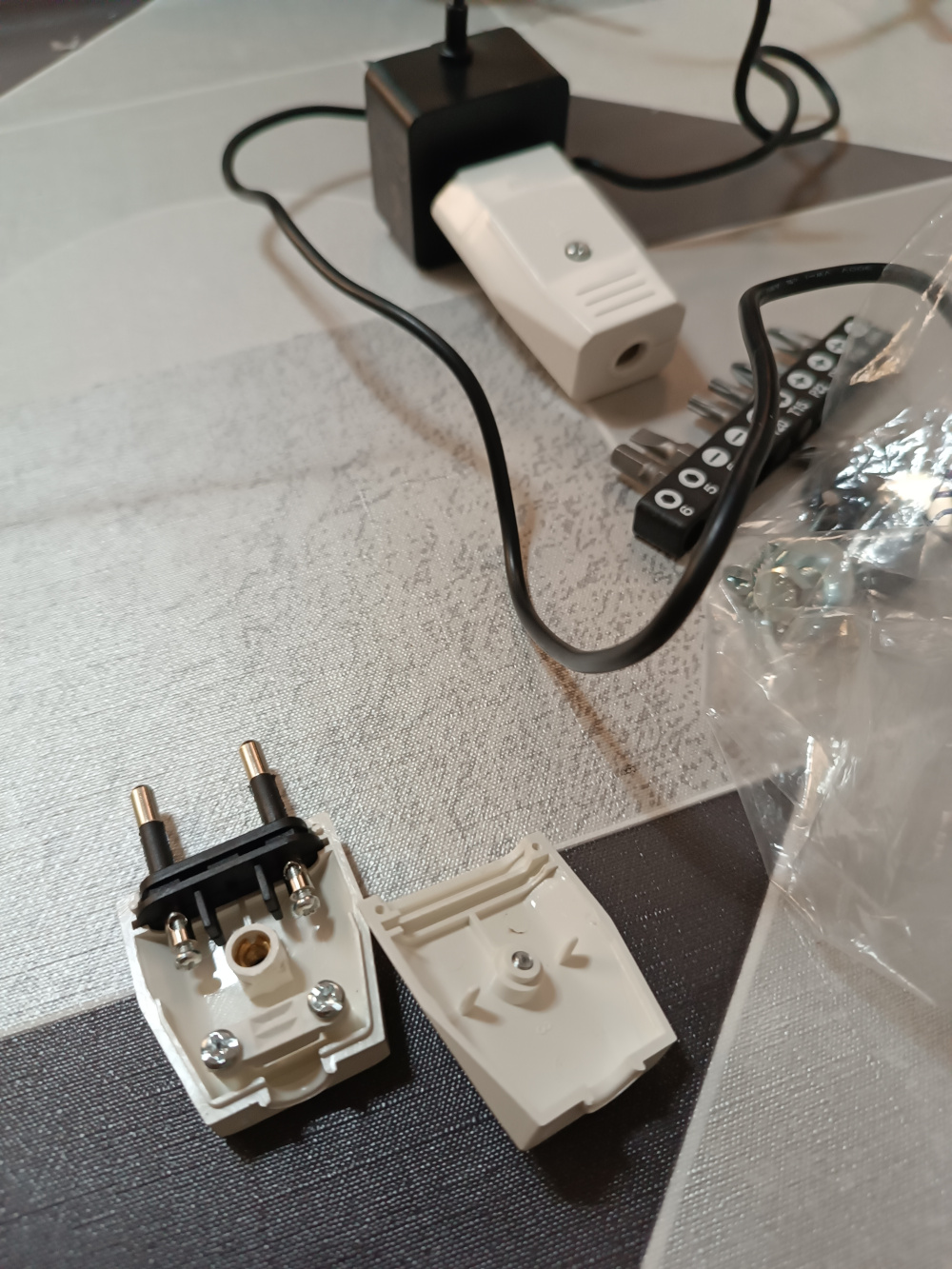

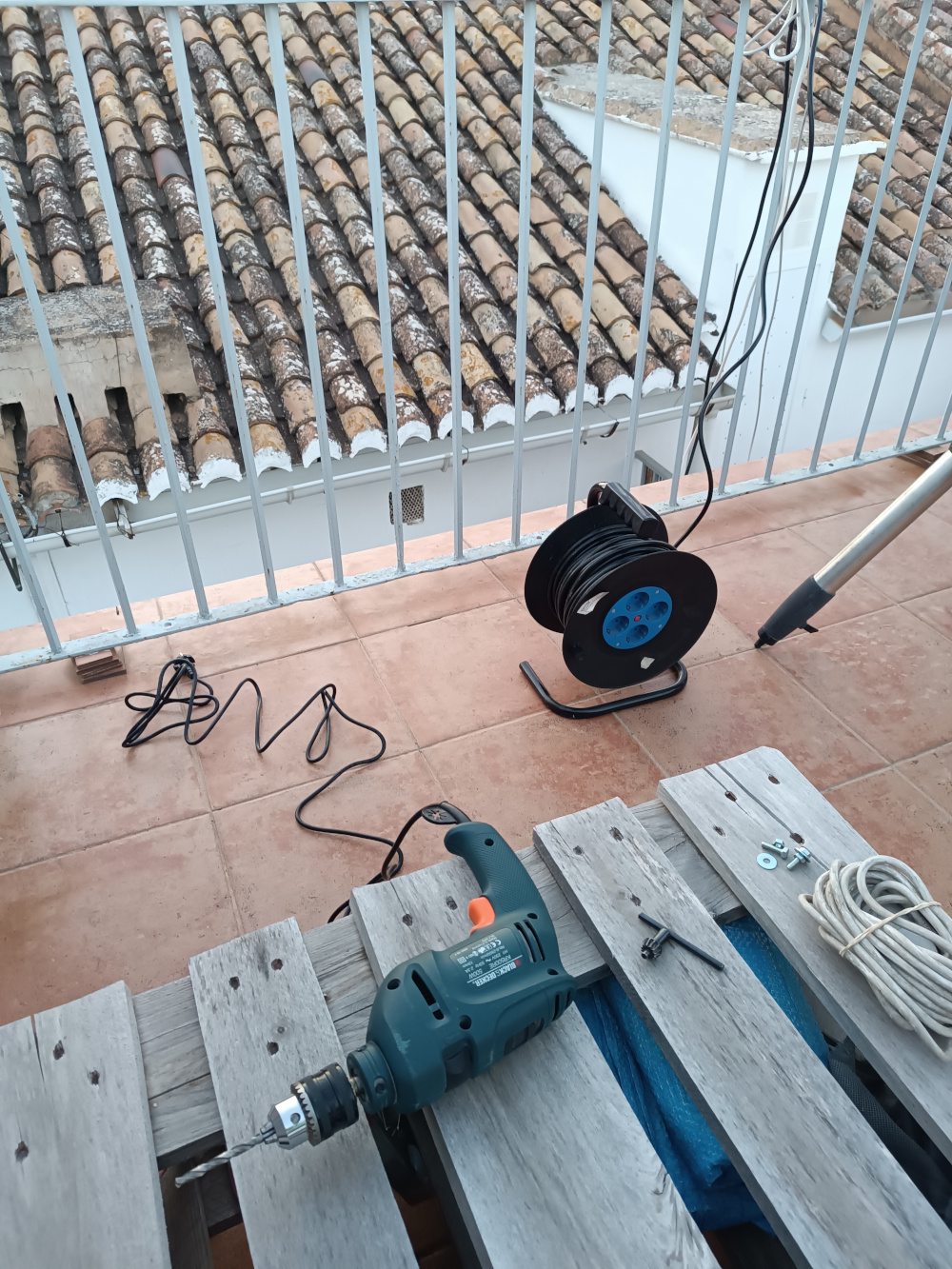

El cable de la llum de 30 metres el vaig comprar a la ferreteria de baix de casa, té dos cables, no té la toma de terra perquè no fa falta. L'únic és que vaig comprar els endolls, un mascle per a connectar-ho a la llum de casa i l'altre, adaptador de tipus femella, per a connectar-li el carregador de la Raspberry Pi 4.
També dins del pot anirà el cable RJ45 de connexió a internet, perquè tot i que la Raspberry Pi 4 té wifi, com que jo col·loque la Raspberry Pi dalt al terrat no vull tindre errors de connexió i preferisc tenir un circuit per cable 24x7 per a no tindre sopreses.
PRIMERA LLUM

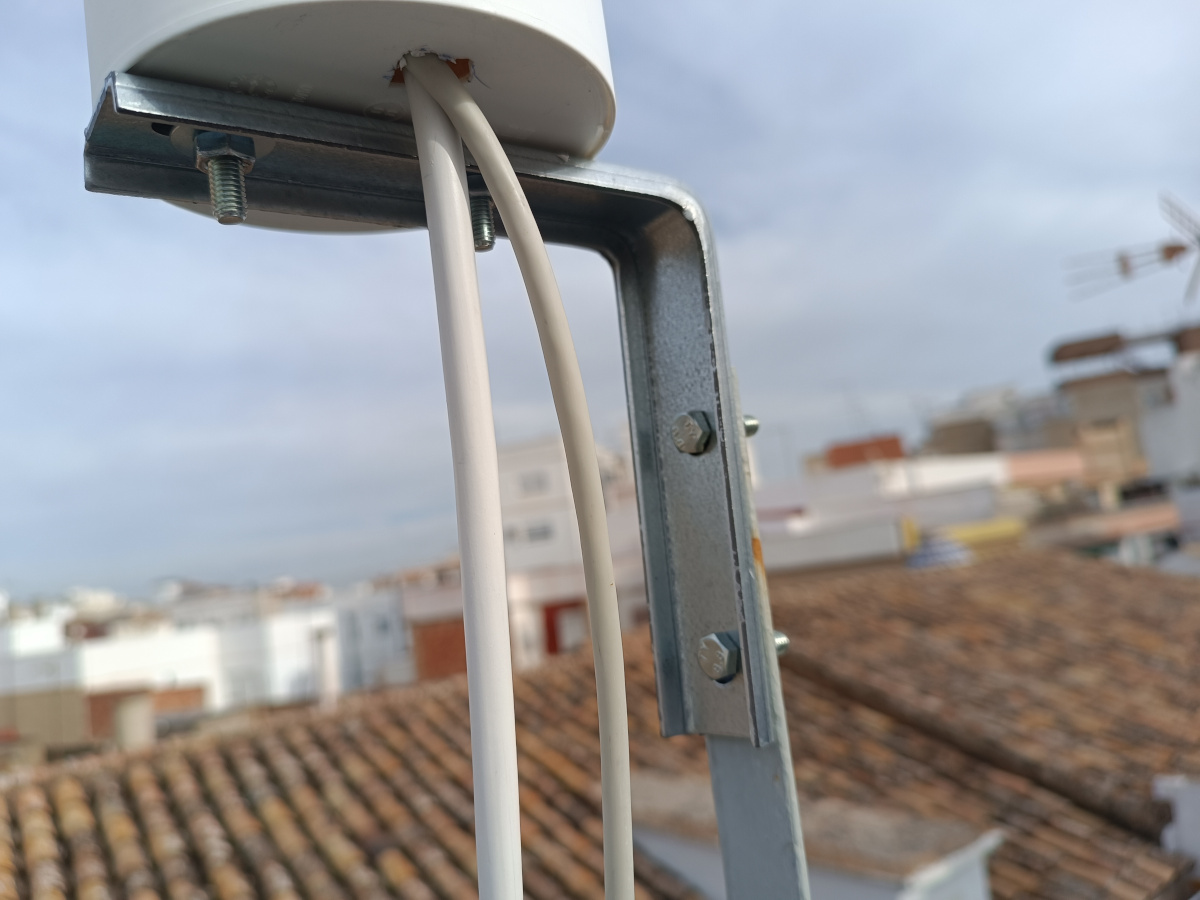

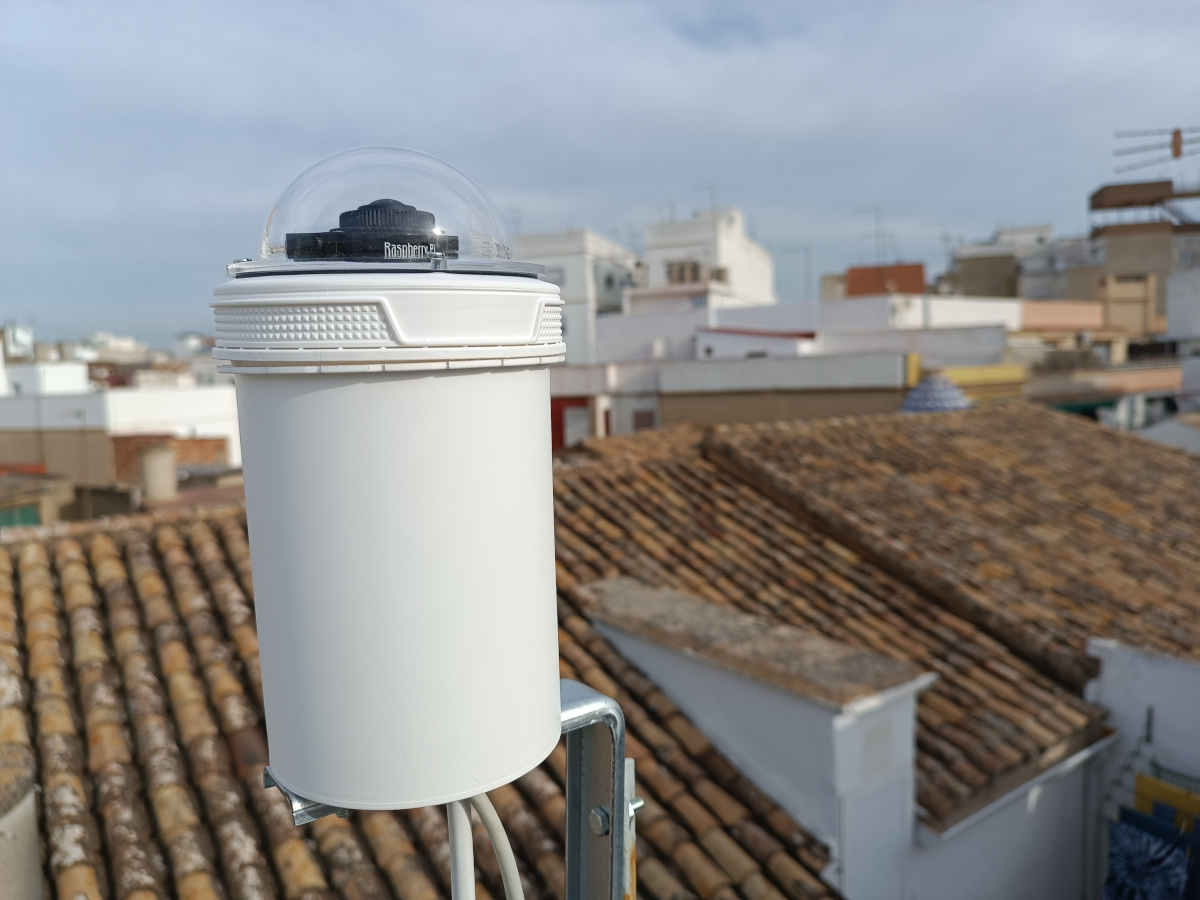

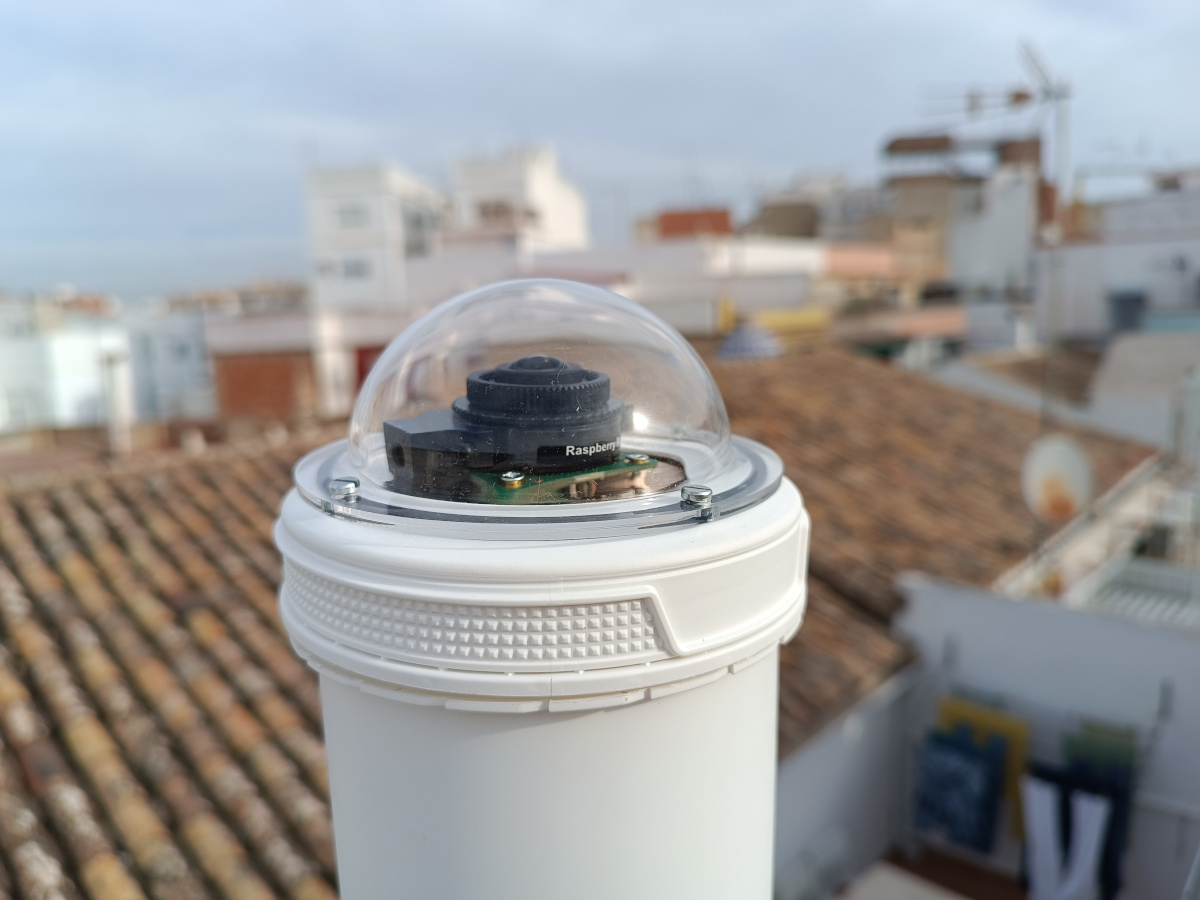

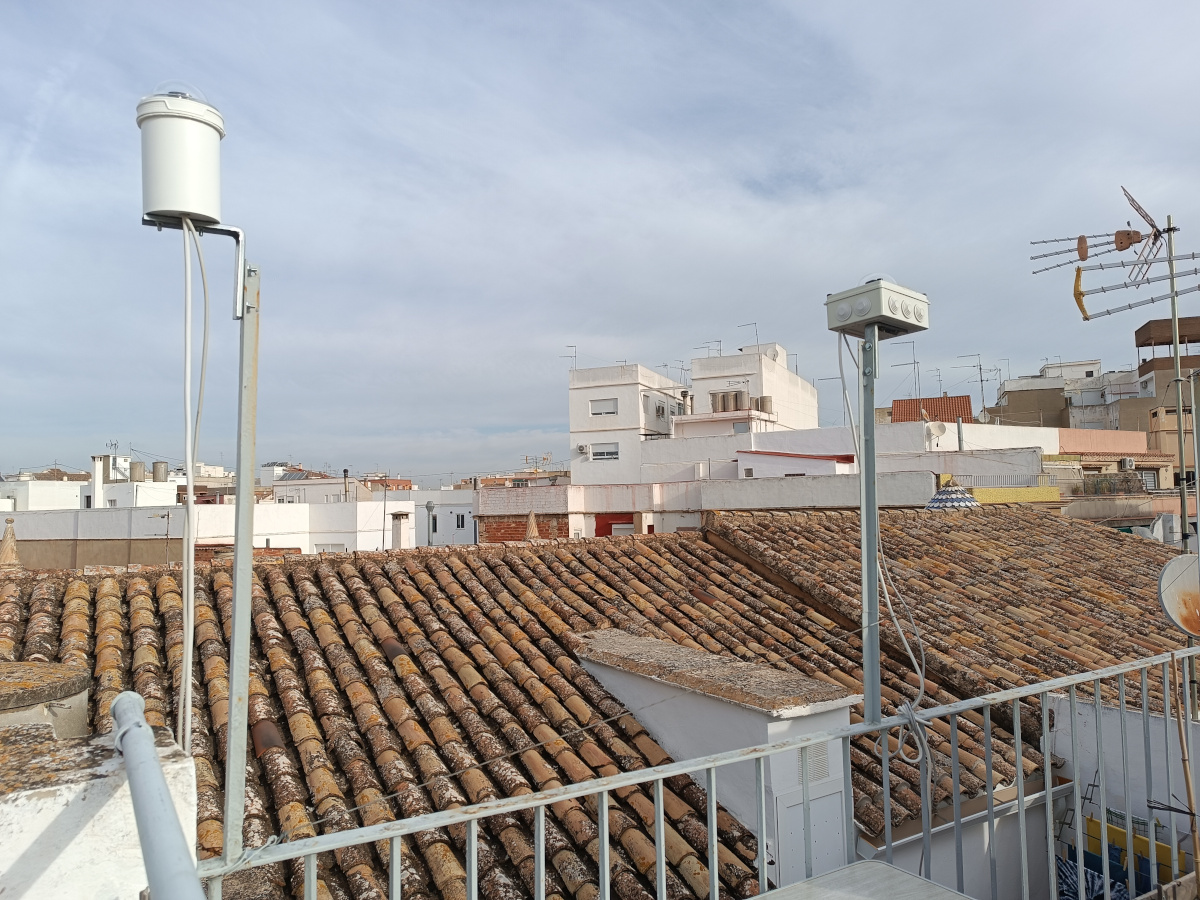

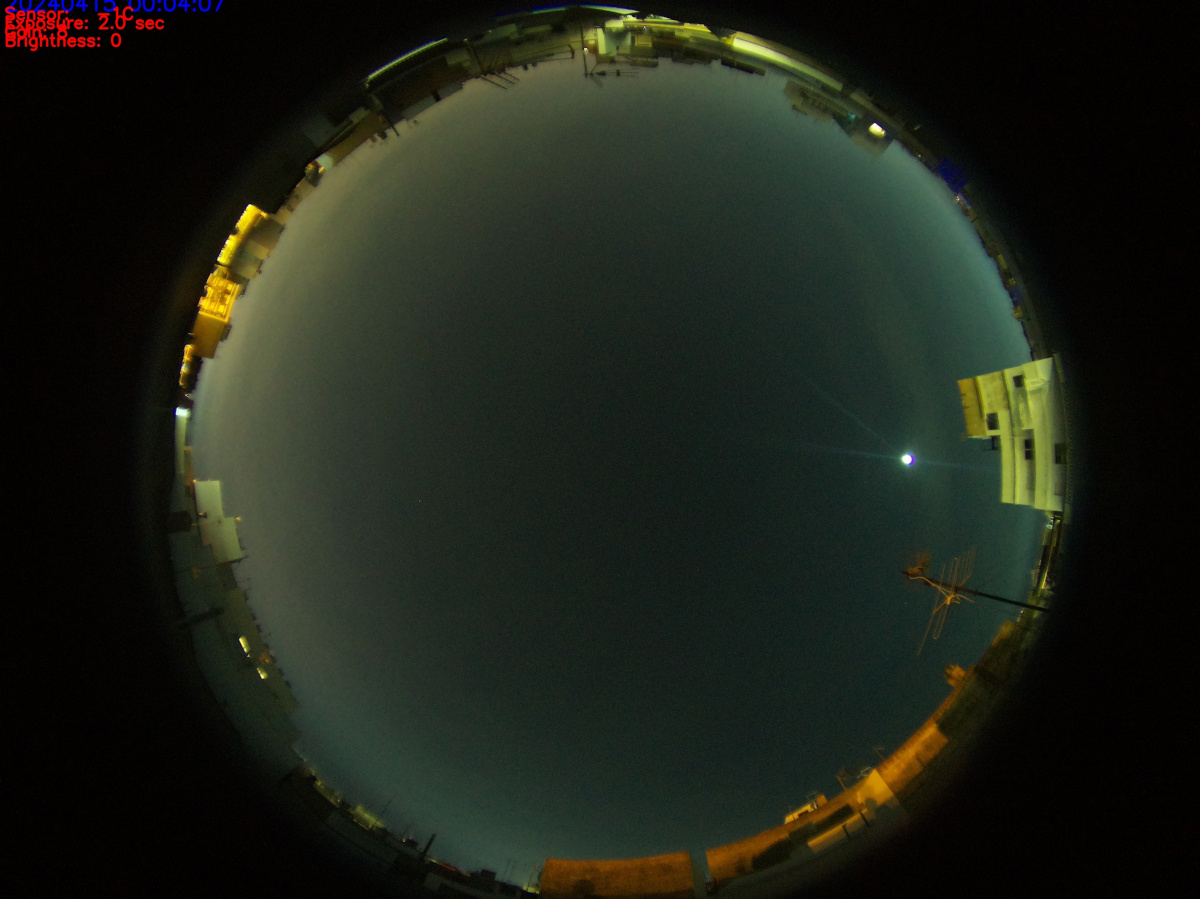

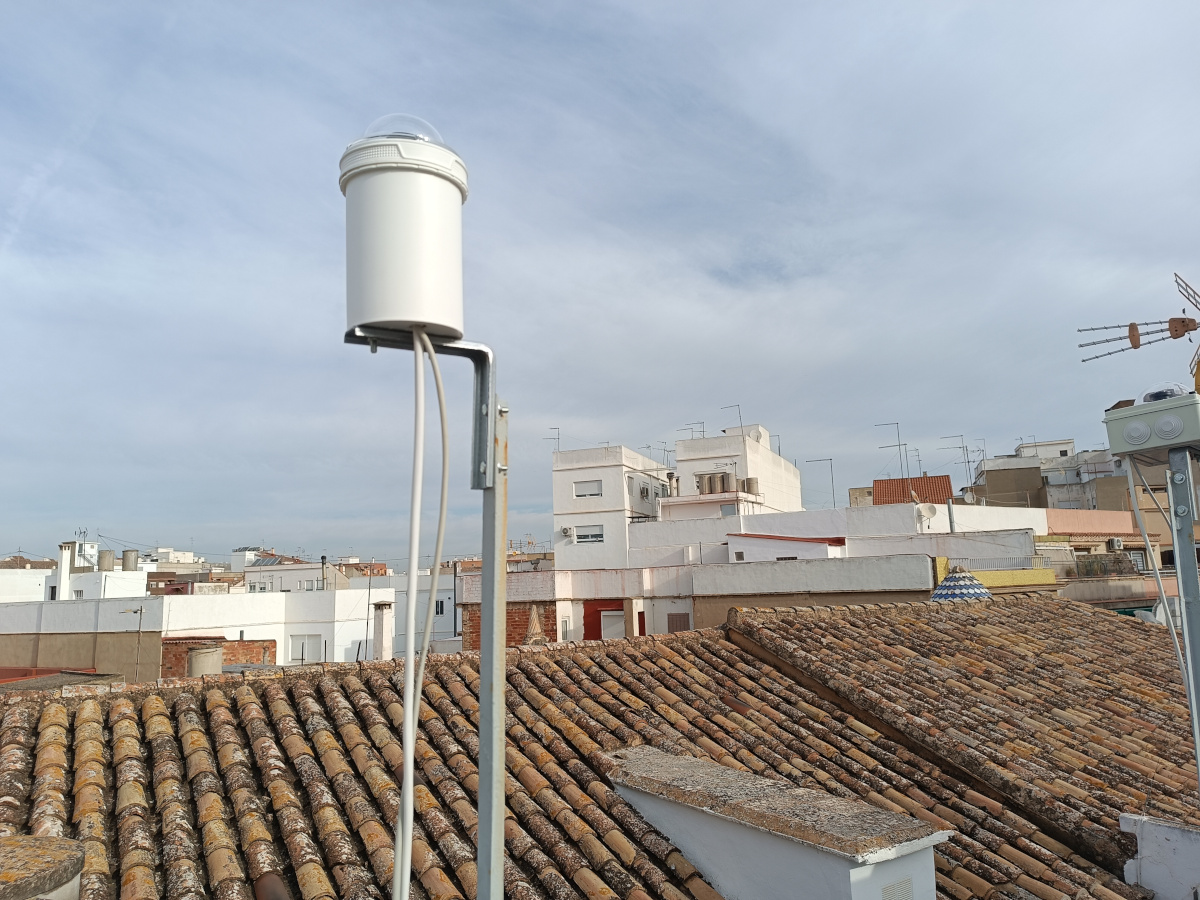

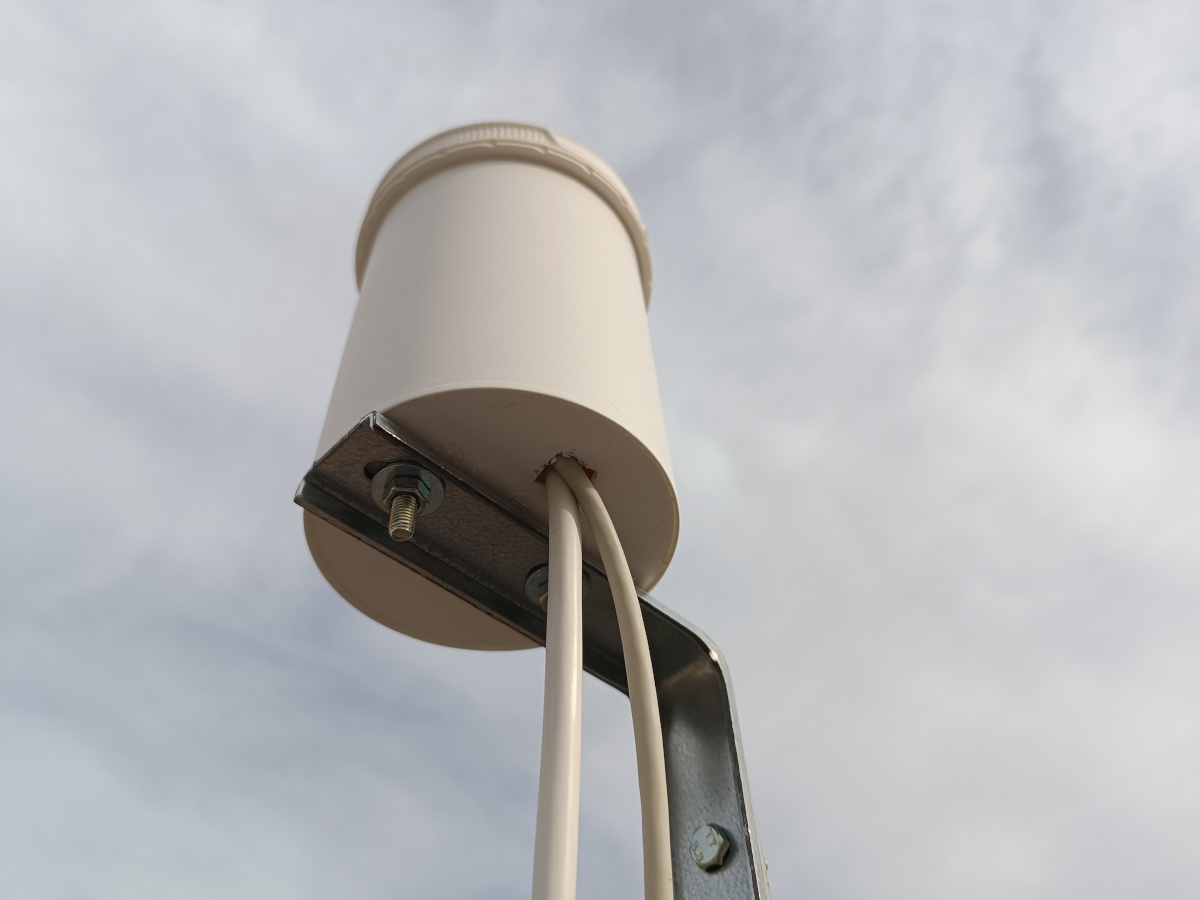

Una vegada la vaig col·locar al màstil del terrat de ma casa, la vaig connectar a la llum i aquesta va ser la primera llum:
Ara tocarà configurar els paràmetres per a les captures de nit, que aquestos paràmetres poden canviar segons la qualitat del teu cel, però tant la Raspberry pi, la càmera i el servei 'Allsky' ja està funcionant molt bé.
